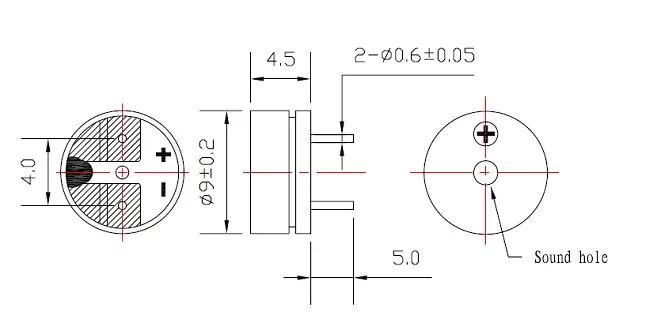

Pakej pelekap permukaan 9 mm × 4.5 mm
Kekerapan resonan 2700Hz dengan pemacu gelombang persegi luaran
Impedans gegelung 16Ω
Min. Tekanan bunyi 85dB apabila dipacu pada 3Vo-p, 2700Hz, 50% kitaran tugas
Julat pengendalian 2-4Vo-p
Perumahan Noryl Hitam

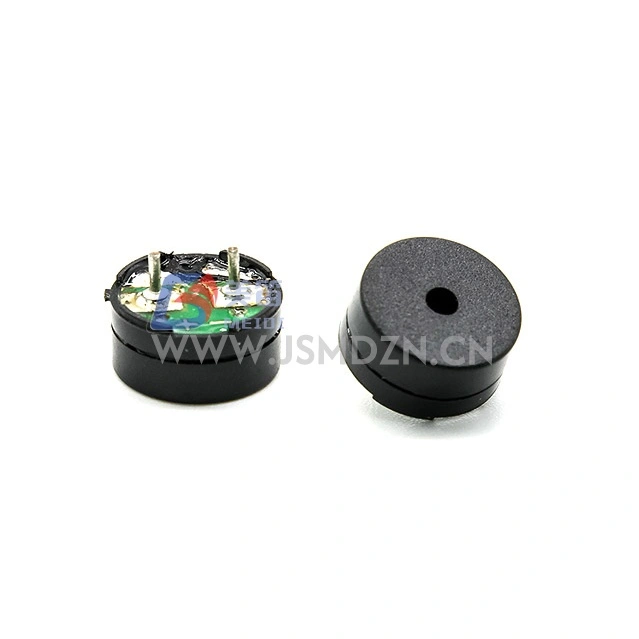

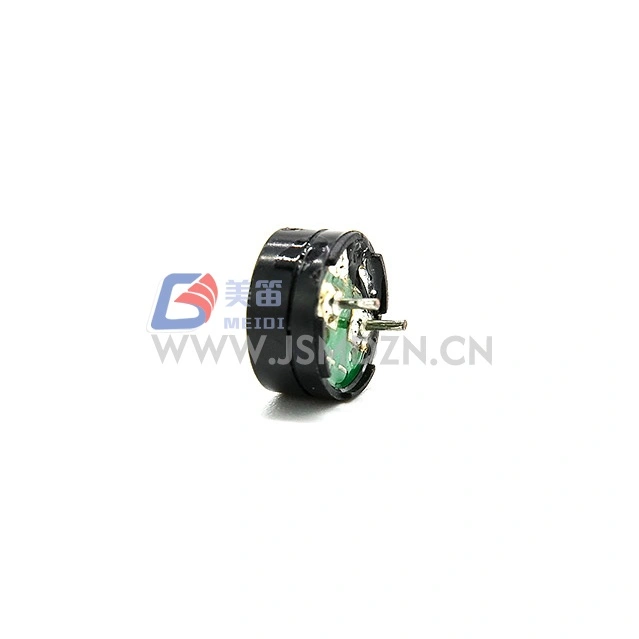

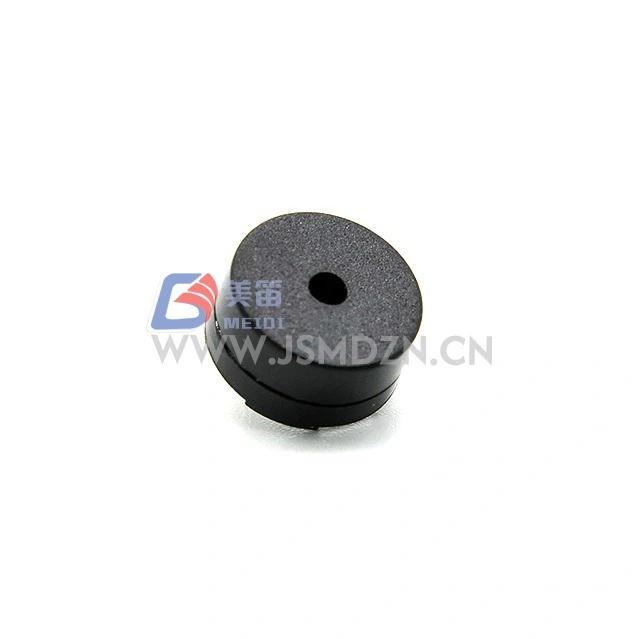

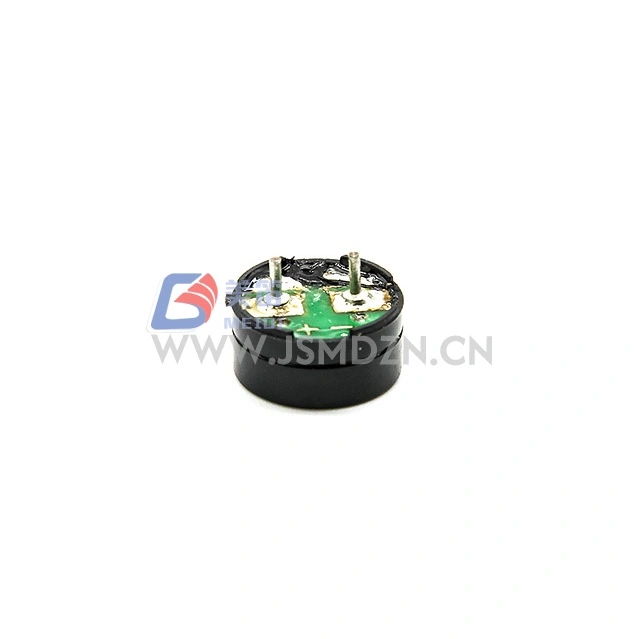

Buzzer Pasif Elektromagnet SMD MEIDI HN-9045F 9x4.5mm ialah buzzer pasif elektromagnet pelekap permukaan dalam pakej 9 mm × 4.5 mm, dengan profil ketinggian 4.5 mm dalam kategori buzzer SMD 9mm. Frekuensi resonan 2700Hz menyediakan penjanaan nada untuk fungsi penggera, amaran dan pemberitahuan dalam peralatan elektronik.
Dengan voltan terkadar 3Vo-p dan 2-4Vo-p rentang operasi, HN-9045F direka untuk aplikasi voltan rendah. Antara muka rintangan gegelung 16Ω dengan peringkat pemacu yang biasa dalam reka bentuk terbenam. Perumahan Noryl hitam menyediakan bahan perumahan untuk persekitaran pemasangan permukaan.
HN-9045F menduduki jejak PCB yang serupa dengan buzzer SMD kelas 9mm yang lain sambil menawarkan profil ketinggian 4.5 mm. Hubungi MEIDI untuk mendapatkan sampel mekanikal untuk mengesahkan kelegaan dalam pemasangan anda.
Profil ketinggian 4.5 mm --- pakej pemasangan permukaan 9 mm × 4.5 mm
Reka bentuk elektrik 3V --- penarafan 3Vo-p dengan julat 2-4Vo-p
Impedans gegelung 16Ω --- gegelung rintangan rendah
Kekerapan resonan 2700Hz --- pengujaan gelombang persegi luaran pada frekuensi undian menghasilkan output akustik; Voltan DC tidak akan menghasilkan bunyi
Min. 85dB SPL --- tekanan bunyi berkadar di bawah 3Vo-p, 2700Hz, 50% keadaan pemacu kitaran tugas
Bahan perumahan Noryl --- perumahan termoplastik hitam
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | — |
| Voltan Ternilai | 3Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 2–4Vo-m | Puncak isyarat memandu |
| Dinilai Semasa | Maks. 80mA | Pada 2700Hz, tugas 50%, gelombang persegi 3Vo-p |
| Tahap Tekanan Bunyi | Min. 85dB | Pada 2700Hz, tugas 50%, 3Vo-p |
| Rintangan Gegelung | 16 ± 3Ω | — |
| Frekuensi Resonans | 2700Hz | Pada voltan terkadar |
| Suhu Operasi | -20℃ ~ +70℃ | — |
| Suhu Penyimpanan | -30℃ ~ +80℃ | — |
| Berat Bersih | lebih kurang 1.4g | — |
| Bahan Perumahan | Noryl Hitam | — |
| Perlindungan Alam Sekitar | ya | — |
Keadaan Ujian Produk: Suhu 5~35℃, Kelembapan 45%~85% R.H., Tekanan 860~1060hPa
Keadaan Ujian Standard: Suhu 25±3℃, Kelembapan 60±10% R.H., Tekanan 860~1060hPa
Papan induk komputer desktop dan kad persisian untuk kod bip POST dan nada penggera haba
Pengawal permainan dan aksesori konsol untuk pemberitahuan pemain dan bunyi amaran pemasa
Modul kawalan perkakas barangan putih untuk penyiapan kitaran dan maklum balas yang boleh didengari keadaan kerosakan
Kawalan akses dan terminal kehadiran masa untuk pengesahan bacaan kad dan amaran status pintu
Instrumentasi makmal dan peralatan analisis untuk penyiapan proses dan petunjuk keadaan ralat
Pengadun audio dan peralatan bunyi profesional untuk status bisu dan penunjuk amaran klip
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam rupa dan sifat elektrik (kecuali SPL); SPL tidak boleh berkurangan lebih daripada 10dB daripada SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -40 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%–95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000次/分, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.
1. Bagaimanakah ketinggian 4.5 mm HN-9045F mempengaruhi prestasi akustik berbanding buzzer SMD berprofil rendah?
Ketinggian 4.5 mm ialah dimensi fizikal pakej ini. Prestasi akustik ditentukan terutamanya oleh keadaan pemacu pada resonans. Sahkan output akustik sebenar dalam kepungan khusus anda semasa penilaian prototaip.
2. Apakah kepentingan frekuensi resonans 2700Hz?
Kekerapan resonan 2700Hz ialah frekuensi yang ditentukan untuk output SPL maksimum. Untuk SPL maksimum, pandu buzzer pada frekuensi resonans yang ditentukan dengan gelombang persegi kitaran tugas 50%.
3. Adakah perintang pengehad arus diperlukan apabila memandu dari bekalan terkawal?
Pada 3Vo-p, gegelung 16Ω menarik kira-kira 80mA. Sahkan peringkat pemandu anda boleh mengekalkan arus ini tanpa melebihi rating terma atau semasa. Jika menggunakan GPIO mikropengawal dengan pengehadan semasa, sahkan port boleh menyampaikan tahap pemacu yang diperlukan atau gunakan penimbal transistor luaran.
4. Apakah isyarat pemacu yang diperlukan untuk HN-9045F?
HN-9045F ialah buzzer elektromagnet pasif dan memerlukan isyarat gelombang persegi luaran pada frekuensi resonans (2700Hz) dengan kitaran tugas 50%. Voltan DC tidak akan menghasilkan bunyi.
Untuk lembaran data teknikal, profil pematerian aliran semula, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
