Pemacu gelombang persegi luaran pada 2400Hz untuk output akustik yang konsisten
Impedans gegelung 42Ω untuk susun atur PCB lubang melalui
Diameter 12mm untuk susun atur PCB lubang telus biasa
Min. Tekanan bunyi 85dB pada 10cm di bawah keadaan pemacu yang dinilai
-20℃ hingga +70℃ julat suhu operasi
Perumah PPO hitam serasi dengan proses pemasangan lubang melalui

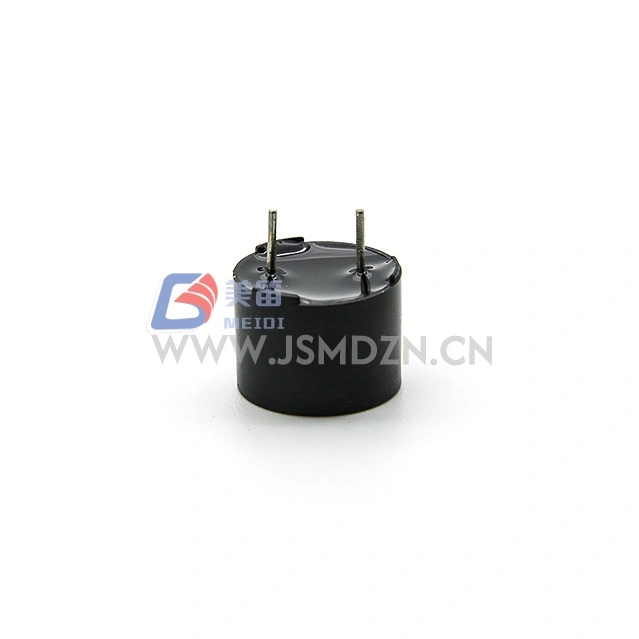

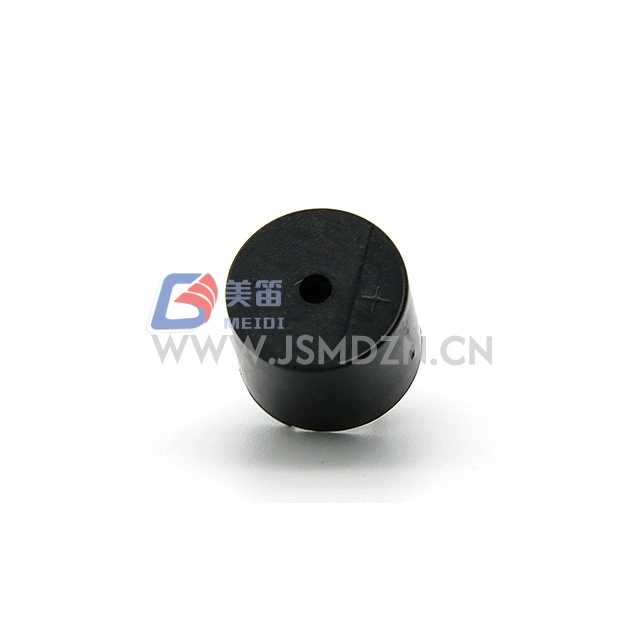

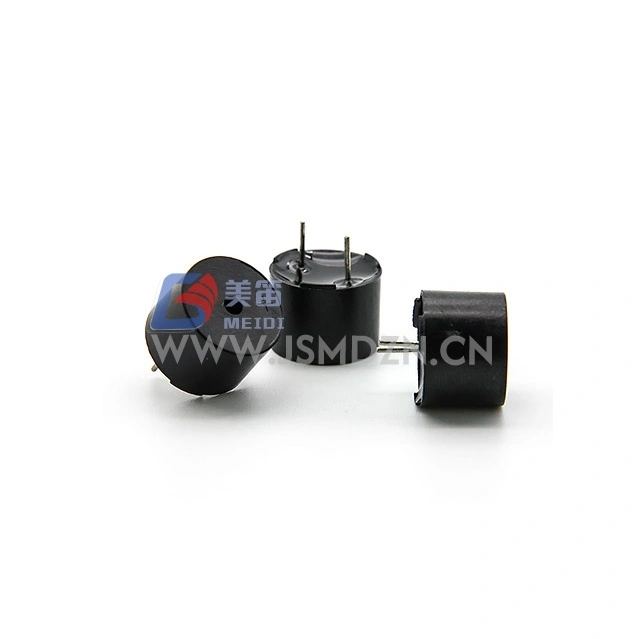

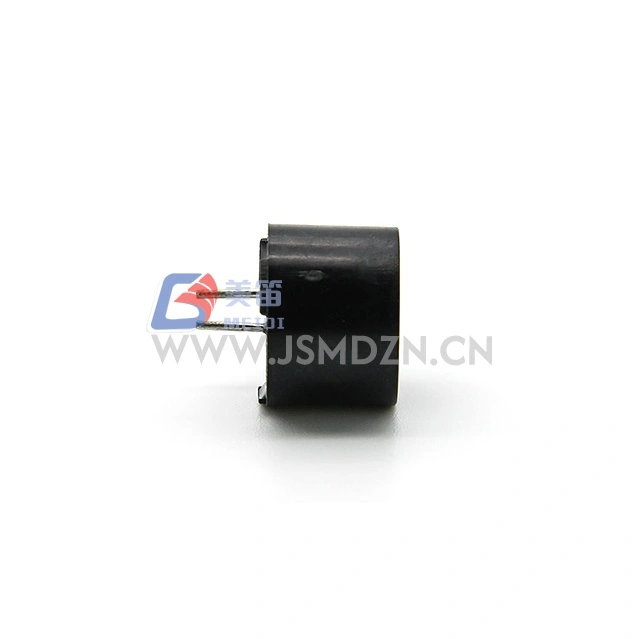

Buzzer Pasif Elektromagnet Melalui Lubang MEIDI HN-1295 12mm 2400Hz ialah buzzer pasif elektromagnet yang direka untuk pemasangan lubang melalui dalam sistem elektronik yang memerlukan isyarat pemacu luaran untuk penjanaan bunyi. Pada diameter badan 12mm, buzzer ini disepadukan ke dalam susun atur PCB biasa yang digunakan dalam panel kawalan industri, sistem penggera, peralatan pengguna dan peralatan diagnostik.
Frekuensi resonans 2400Hz menerima isyarat pemacu gelombang persegi luaran, membolehkan maklum balas akustik yang konsisten apabila dipacu pada atau berhampiran frekuensi undian. Dengan voltan terkadar 5Vo-p dan julat operasi 3--7Vo-p, HN-1295 memberikan kefleksibelan dalam reka bentuk litar pemacu.
Rintangan gegelung 42Ω dipilih untuk aplikasi pelekap melalui lubang. Perumahan PPO hitam menyediakan kestabilan struktur untuk proses pemasangan lubang melalui.
Seni bina pemacu luaran --- menerima isyarat gelombang persegi pada 2400Hz untuk penjanaan nada; memerlukan pengujaan AC, voltan DC sahaja tidak akan menghasilkan bunyi
Faktor bentuk lubang melalui --- diameter 12mm dengan konfigurasi pin untuk susun atur PCB standard
Impedans gegelung 42Ω --- untuk susun atur PCB lubang melalui
Output akustik stabil --- Min. 85dB pada 10cm apabila dipacu pada 5Vo-p, 2400Hz, 50% gelombang persegi kitaran tugas
Bahan perumah PPO --- perumah hitam untuk keserasian pemasangan lubang melalui
Pematuhan alam sekitar RoHS --- Ya
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | --- |
| Voltan Ternilai | 5Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 3--7Vo-p | Puncak isyarat memandu |

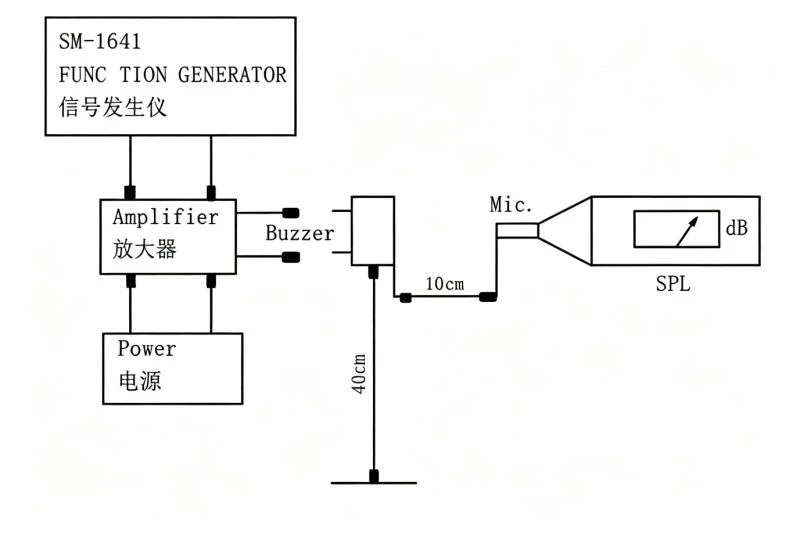

| Tahap Tekanan Bunyi | Min. 85dB | Pada 5Vo-p, 2400Hz, 50% tugas, 10cm |
| Frekuensi Resonans | 2400Hz | Pada voltan terkadar |
| Rintangan Gegelung | 42 ± 5Ω | --- |
| Dinilai Semasa | Maks. 80mA | Pada 5Vo-p, 2400Hz, tugas 50%. |
| Suhu Operasi | -20℃ ~ +70℃ | --- |
| Suhu Penyimpanan | -30℃ ~ +80℃ | --- |

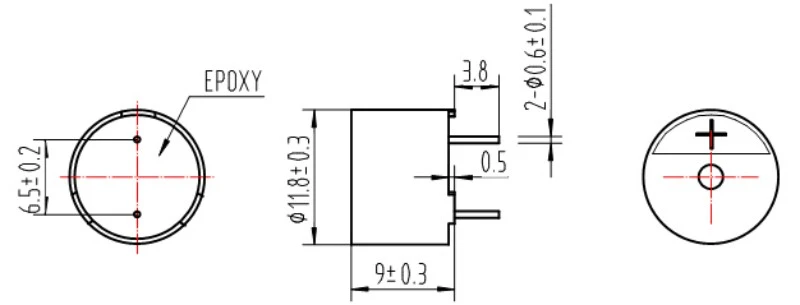

| Saiz Luaran | 12mm (diameter) | Badan tidak termasuk pin |
| Berat Bersih | lebih kurang 1.5g | --- |
| Bahan Perumahan | PPO hitam | --- |
| Peraturan Perlindungan Alam Sekitar | RoHS | --- |
Modul penggera panel kawalan industri yang memerlukan amaran akustik
Sistem pengesanan keselamatan dan pencerobohan dengan reka bentuk PCB lubang telus
Papan kawalan perkakas pengguna menggunakan pemasangan buzzer standard
Peralatan diagnostik dan ujian yang memerlukan petunjuk status boleh didengar
PLC dan sistem automasi dengan output pemacu
Unit bekalan kuasa tidak terganggu untuk amaran keadaan kerosakan
| Keperluan Reka Bentuk | Kelebihan HN-1295 |
| Susun atur PCB lubang melalui | Diameter 12mm untuk pemasangan PCB standard |
| Kekerapan nada penggera yang konsisten | Kekerapan resonan 2400Hz untuk watak akustik seragam |
| Keserasian proses pemasangan | Perumahan PPO hitam untuk pemasangan lubang telus |
| Pematuhan alam sekitar | RoHS |
MEIDI mengeluarkan HN-1295 dengan kawalan kualiti pada setiap peringkat pengeluaran daripada reka bentuk produk, pembelian dan ujian. Hubungi MEIDI untuk butiran pensijilan.
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam penampilan dan sifat elektrik (kecuali SPL); SPL tidak boleh berkurangan lebih daripada 10dB daripada SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -40 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%--95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard (semua 6 muka dan 3 tepi), jatuh dari ketinggian 1.2m ke papan kayu tebal atau papan kayu keras 5cm |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.

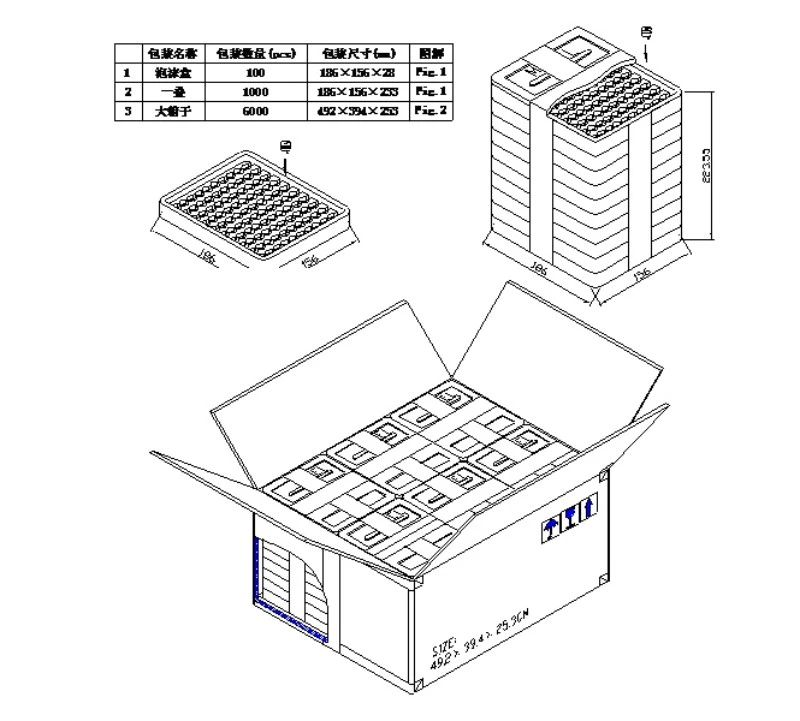

| item | Spesifikasi |
| Jenis Produk | BUZZER ELEKTROMAGNETIK |
| Kuantiti | 6000 PCS |
| Isipadu Karton | 52×41.5×27 CM |
1. Adakah buzzer ini memerlukan isyarat pemacu luaran, atau bolehkah ia didorong dengan voltan DC?
Sebagai buzzer elektromagnet pasif, HN-1295 memerlukan isyarat AC luaran --- biasanya gelombang persegi pada atau berhampiran 2400Hz --- untuk menjana output yang boleh didengar. Voltan DC sahaja tidak akan menghasilkan bunyi dan boleh merosakkan gegelung melalui aliran arus berterusan.
2. Apakah kekerapan pemanduan yang disyorkan untuk output tekanan bunyi maksimum?

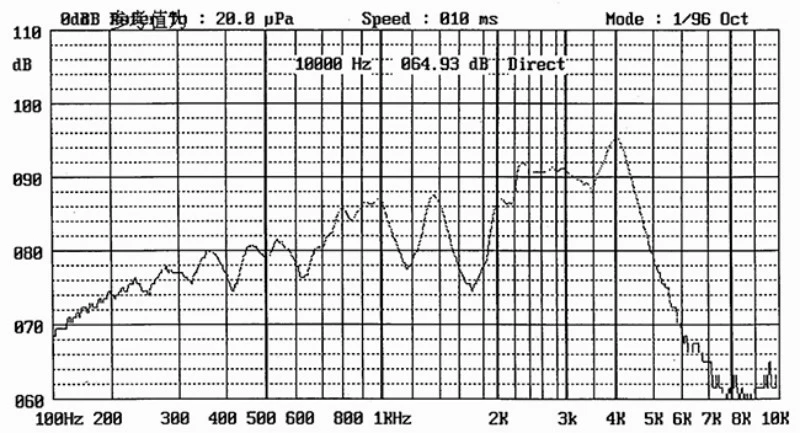

SPL maksimum berlaku pada frekuensi resonans 2400Hz. SPL berkurangan dengan ketara apabila dipacu di luar resonans. Untuk konsisten Min. Output 85dB, memandu pada 2400Hz dengan 50% gelombang persegi kitaran tugas pada 5Vo-p.
3. Apakah litar pemacu yang sesuai untuk impedans gegelung 42Ω?
Konfigurasi transistor NPN/PNP pengumpul terbuka standard dengan perintang tarik naik adalah serasi. Untuk pemacu langsung GPIO mikropengawal, sahkan port boleh sumber atau tenggelam ≥80mA. Diod flyback disyorkan sebagai amalan semasa memandu dengan beban induktif atau litar geganti.
4. Apakah kaedah pematerian yang disyorkan untuk buzzer lubang telus ini?
HN-1295 serasi dengan proses pematerian gelombang melalui lubang standard. Untuk pematerian manual, hubungi MEIDI untuk spesifikasi suhu dan tempoh yang disyorkan.
5. Adakah frekuensi resonan tersuai atau rintangan gegelung tersedia?
Hubungi MEIDI untuk pertanyaan teknikal mengenai konfigurasi tersuai.
Untuk lembaran data teknikal, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
