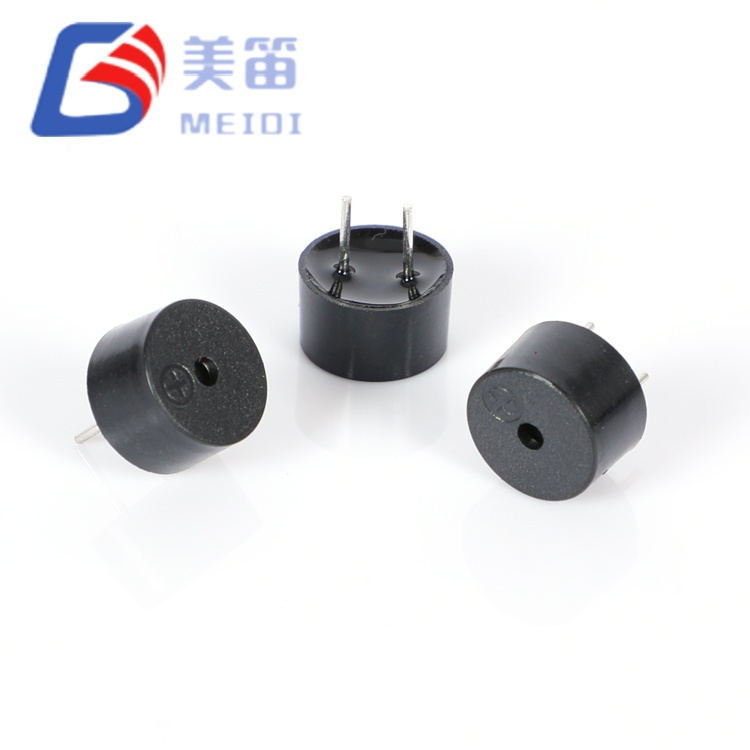

Buzzer Pasif Magnet 9*4.2mm terdiri daripada tiga buzzer elektromagnet pasif yang berkongsi platform mekanikal lubang telus 9.0×5.5mm biasa, membolehkan pemilihan voltan, impedans dan frekuensi tanpa perubahan susun atur PCB. Keluarga ini menangani cabaran perolehan yang kerap: jurutera sering menghadapi pertukaran antara voltan pemacu, penggunaan semasa dan watak akustik yang memaksa reka bentuk semula mekanikal yang mahal apabila pilihan awal terbukti tidak optimum.
Dihasilkan di kemudahan Jiangsu MEIDI, buzzer pasif ini memerlukan pengujaan AC luaran - biasanya gelombang persegi atau isyarat PWM daripada mikropengawal atau pemacu khusus. Jejak yang disatukan bermaksud corak lubang yang sama, zon terlindung dan model akustik kepungan digunakan pada semua varian; hanya litar pemacu dan item baris BOM berbeza. Perumah PBT hitam tahan pematerian gelombang pada 255°C dan kerja semula manual pada 360°C, menjadikan siri ini sesuai untuk pemasangan automatik volum tinggi dan pembaikan peralatan lama.

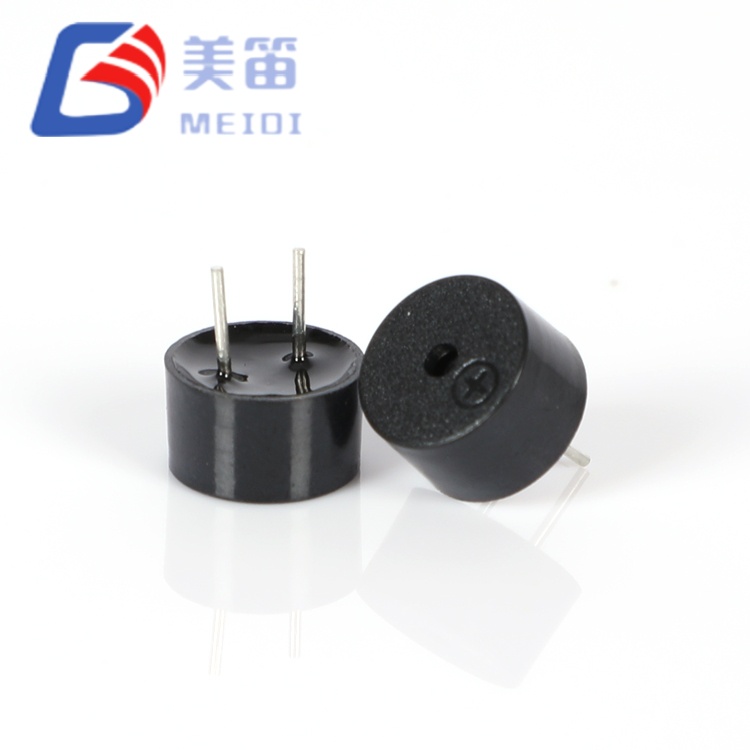

Siri QMB‑09B menyelesaikan kekangan reka bentuk biasa: keperluan untuk menilai berbilang seni bina pemacu tanpa melakukan perubahan alatan mekanikal. Ketiga-tiga varian berkongsi diameter 9.0mm, ketinggian 5.5mm, jarak pin dan bahan perumah yang sama - hanya impedans gegelung, frekuensi resonan dan penarafan voltan yang berbeza.
QMB‑09B‑03 (16Ω, 1.5–4.5V, 2.7kHz) menyasarkan aplikasi berkuasa bateri dan tahap logik voltan rendah di mana pemacu GPIO MCU terus diutamakan. Rintangan gegelungnya yang lebih rendah mengekstrak lebih banyak arus daripada rel 3.3V, menghasilkan SPL per volt yang lebih tinggi berbanding alternatif impedans yang lebih tinggi pada voltan pemacu yang sama.
QMB‑09B‑05 (42Ω, 3–7V, 2.7kHz) menyediakan bas aksesori industri dan automotif 5V dengan tarikan arus yang dikurangkan (≤60mA lwn. ≤80mA) memudahkan pengurusan haba dan pemuatan bekalan kuasa. Impedans yang lebih tinggi juga memberikan pemadanan yang lebih baik kepada output logik 5V, mengurangkan risiko lebihan arus peringkat output.
QMB‑09B‑05 4KHZ (42Ω, 3–7V, 4.0kHz) memberikan keserasian voltan yang sama dengan watak tonal frekuensi lebih tinggi untuk aplikasi yang 2.7kHz tidak sesuai — seperti peranti perubatan yang memerlukan nada amaran yang jelas, panel keselamatan yang memerlukan diskriminasi tonal jenama, atau pengguna yang memerlukan diskriminasi ton.

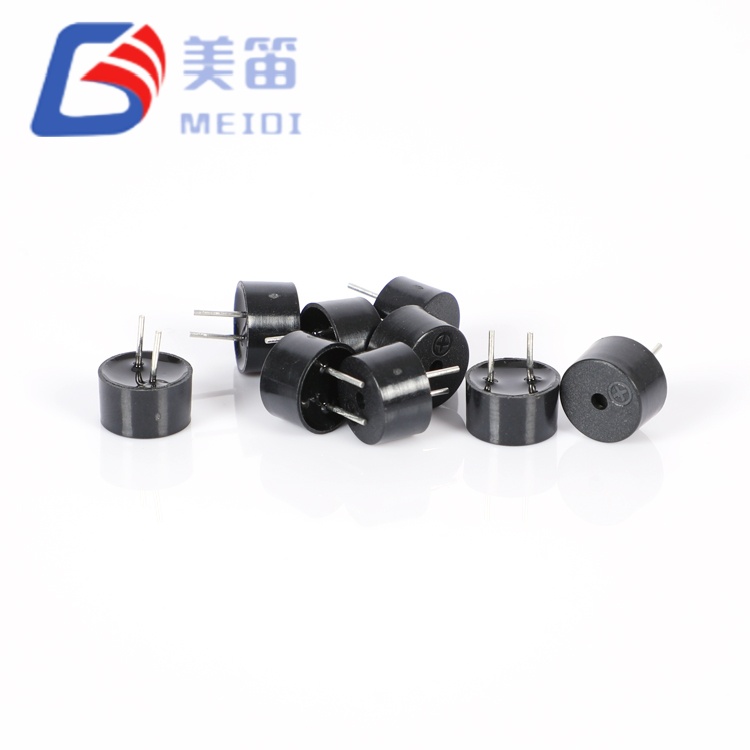

Ketiga-tiga varian berkongsi konfigurasi pin lubang telus yang sama dan jisim 0.71g, memastikan kelakuan mekanikal yang konsisten di bawah getaran dan kejutan. Perumah PBT dirumus khusus untuk persekitaran pemasangan lubang telus di mana pematerian gelombang dan kerja semula manual berleluasa, memberikan kestabilan terma yang unggul berbanding alternatif LCP yang dioptimumkan untuk proses pengaliran semula.
| Parameter | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Voltan Ternilai | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Voltan Kendalian | 1.5 – 4.5 V | 3 – 7 V | 3 – 7 V |
| Rintangan Gegelung | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Arus Operasi | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Contoh Julat SPL | 87.5–94.0 dB | 91.5–94.7 dB | 91.5–94.7 dB |
| Contoh Julat Semasa | 69.2–75.5 mA | 46.8–51.7 mA | 46.8–51.7 mA |
| Keserasian Drive | 3.3 V MCU GPIO, Li‑ion | Logik 5V, bas industri | Logik 5V, bas industri |
| Aplikasi Biasa | Instrumen mudah alih, meter pintar, peralatan pengguna | Penggera industri, aksesori automotif, modul PLC | Peranti perubatan, panel keselamatan, sistem mendiskriminasi nada |

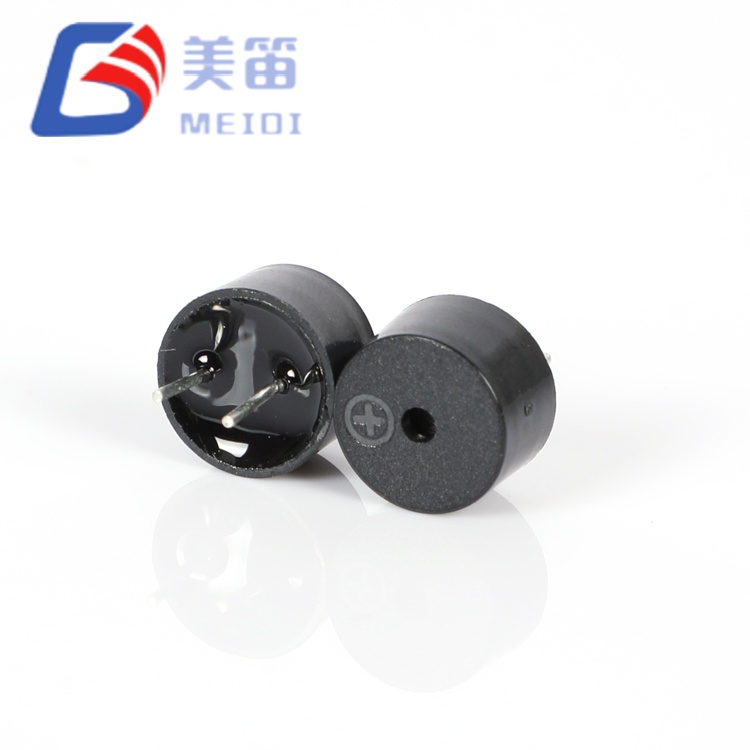

Platform mekanikal bersatu – jejak kaki 9.0×5.5mm yang sama dan konfigurasi pin merentas semua varian; menilai pilihan elektrik tanpa semakan susun atur PCB
Gandingan impedans yang dioptimumkan voltan – 16Ω untuk kesederhanaan pemacu langsung 3.3V; 42Ω untuk kecekapan arus terkurang 5V
Akustik boleh pilih frekuensi – 2.7kHz untuk makluman frekuensi rendah; 4.0kHz untuk kejelasan tonal frekuensi lebih tinggi
Perumah PBT toleran pembaikan – tahan pematerian gelombang pada 255°C, pematerian manual pada 360°C, dan kerja semula berulang tanpa degradasi akustik
Jejak lubang yang serasi warisan – penggantian drop-in untuk buzzer standard industri 9mm dan 12mm usang
Kebolehkesanan kelompok penuh – penandaan kod lot membolehkan pengekalan 10 tahun tarikh pengeluaran, data ujian dan rekod kelompok bahan mentah
| Parameter | Nilai | Syarat Ujian |
| Voltan Ternilai | 3 V (AC) | Rujukan frekuensi resonans |
| Voltan Kendalian | 1.5 – 4.5 V (AC) | Puncak isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3 V, 2700 Hz, 10 cm |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Rintangan Gegelung | 16 ± 5 Ω | Pada 25 ℃, DC |
| Arus Operasi | ≤ 80 mA | Pada 3 V, 2700 Hz |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

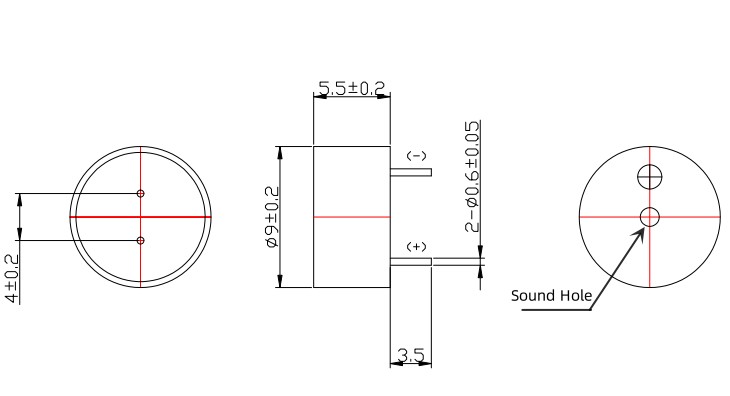

| Dimensi (Dia × H) | 9.0 × 5.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V‑0 |
| Parameter | Nilai | Syarat Ujian |
| Voltan Ternilai | 5 V (AC) | Rujukan frekuensi resonans |
| Voltan Kendalian | 3 – 7 V (AC) | Puncak isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 5 V, frekuensi resonans, 10 cm |
| Frekuensi Resonans | 2700 ± 300 Hz / 4000 ± 300 Hz | Pada voltan terkadar |
| Rintangan Gegelung | 42 ± 5 Ω | Pada 25 ℃, DC |
| Arus Operasi | ≤ 60 mA | Pada 5 V |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | 9.0 × 5.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V‑0 |
| Kaedah | Suhu | Masa | Pas Maks |
| Pematerian Aliran Semula | 245 ± 15 ℃ | 180 ℃ panaskan 40–70 s; 245 ℃ 3 s | 3 |
| Pematerian Gelombang ★ | 255 ± 15 ℃ | 4–6 s | 2–3 |
| Memateri Manual ★ | 360 ± 10 ℃ | 2–5 s | 2–3 |
★ Kaedah pematerian yang disyorkan untuk pemasangan lubang melalui. Perumahan PBT memberikan margin melebihi suhu pematerian gelombang biasa, menampung profil pengeluaran standard tanpa degradasi akustik.
QMB‑09B‑03: Instrumen mudah alih berkuasa bateri, infrastruktur pemeteran pintar, papan kawalan perkakas pengguna 3.3V, penderia IoT berkuasa Li‑ion, alat diagnostik pegang tangan
QMB‑09B‑05: Modul penggera PLC industri, sistem aksesori automotif 5V, kawalan penyejukan komersial, bekalan kuasa tidak terganggu, panel automasi bangunan
QMB‑09B‑05 4KHZ: Peralatan diagnostik perubatan yang memerlukan nada amaran yang jelas, panel pencerobohan keselamatan dengan diskriminasi tonal, elektronik pengguna yang memerlukan penjenamaan akustik, sistem kawalan akses dengan pelbagai isyarat boleh didengar
| Varian | Jenis Pemandu | Konfigurasi | Nota |
| QMB‑09B‑03 | Pengawal mikro GPIO | Tolak-tarik 3.3V | Sahkan keupayaan sumber ≥70 mA; tambah diod flyback |
| QMB‑09B‑03 | Transistor pengumpul terbuka | NPN/PNP dengan tarik-ke atas | Standard; Perintang asas 1 kΩ biasa |
| QMB‑09B‑05 / 4KHZ | Output logik 5V | Langsung atau penimbal | 42Ω menarik arus yang lebih tinggi pada 5V; penampan transistor disyorkan |
| QMB‑09B‑05 / 4KHZ | IC pemandu buzzer khusus | Keluaran gelombang persegi | Pastikan kekerapan sepadan dengan varian yang dipilih |
| Semua varian | Penguat audio | Gelombang sinus/persegi | Sahkan impedans keluaran sepadan dengan rintangan gegelung |

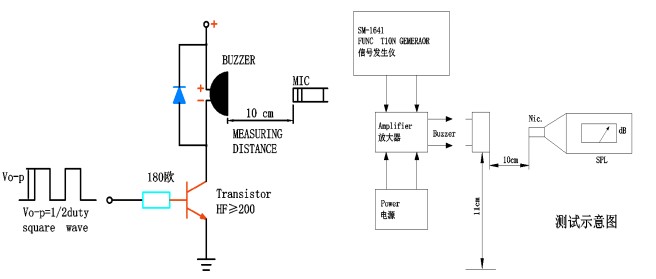

Isyarat pemacu yang disyorkan: Gelombang segi empat sama, pada frekuensi resonans (2700Hz atau 4000Hz), kitaran tugas 50%, pada voltan terkadar. SPL berkurangan kira-kira 6dB setiap oktaf dari resonans; untuk volum maksimum, pandu pada frekuensi undian ±5%.
| Cabaran Kejuruteraan | Penyelesaian Siri QMB‑09B |
| Voltan sistem akhir yang tidak menentu semasa fasa prototaip | Jejak bersatu membenarkan pertukaran 16Ω‑ke‑42Ω atau 3V‑ke‑5V tanpa reka bentuk semula PCB |
| Perlu menilai watak tonal 2.7 kHz lwn 4.0 kHz | Litar pemacu yang sama, pemasangan yang sama; perubahan frekuensi sahaja |
| Pembaikan peralatan warisan dengan nombor bahagian buzzer usang | Jejak kaki 9.0 mm menggantikan bahagian warisan 9 mm dan 12 mm; rujukan silang tersedia |
| Persekitaran pemasangan bercampur (gelombang + pematerian manual) | Perumahan PBT dioptimumkan untuk profil terma lubang melalui; tahan kerja semula berulang |
| Penyederhanaan rantaian bekalan merentas pelbagai projek | Keluarga SKU mekanikal tunggal mengurangkan overhed inventori dan kelayakan |
Jisim 0.71g dan diameter 9.0mm terpiawai memastikan keserasian mekanikal dengan potongan panel hadapan sedia ada dan susun atur PCB. Data kelompok sampel merentas semua varian mengesahkan parameter dalam tetingkap spesifikasi: SPL 87.5–94.7dB, semasa 46.8–75.5mA bergantung pada varian.
MEIDI menghasilkan Siri QMB‑09B pada talian pemasangan lubang telus khusus dengan penggulungan automatik, pematerian dan stesen pemeriksaan. Pangkalan pembuatan Jiangsu kami mengikut protokol ISO 9001, dengan kawalan dalam proses pada setiap peringkat pengeluaran. Setiap kelompok membawa tanda kod lot pada perumahan, membolehkan kebolehkesanan 10 tahun ke tarikh pengeluaran, rekod ujian dan sijil bahan mentah.
Kelayakan peringkat kelompok termasuk:
Ujian rintangan gegelung 100% – pengesahan toleransi setiap spesifikasi varian (16Ω ±5Ω atau 42Ω ±5Ω)
Semakan tempat kekerapan resonan – persampelan statistik pada frekuensi undian ±11%; julat ukuran biasa 2650–2740Hz untuk varian 2.7kHz
Pengesahan kelompok SPL – ≥85dB minimum pada keadaan undian; min sampel biasanya 90–93dB
Pengesahan cabutan semasa – ≤80mA (QMB‑09B‑03) atau ≤60mA (varian QMB‑09B‑05) pada voltan terkadar
Kebolehpaterian setiap J‑STD‑002 – kategori 3, baki pembasahan 260°C dengan liputan plumbum penuh
Pematuhan RoHS dan REACH – pengisytiharan dan sijil material penuh tersedia atas permintaan
Kitaran kejutan haba – 5 kitaran antara -30°C dan +80°C dengan 30-minit kekal setiap ekstrem, mengesahkan integriti struktur perumahan PBT dan sambungan dalaman
S1: Bagaimanakah saya boleh memilih antara QMB‑09B‑03, QMB‑09B‑05 dan QMB‑09B‑05 4KHZ?
Pemilihan didorong oleh voltan pemacu anda yang tersedia, belanjawan semasa dan pilihan akustik. QMB‑09B‑03 (16Ω, 1.5–4.5V) dioptimumkan untuk logik 3.3V dan sistem bateri Li‑ion di mana pemacu GPIO MCU terus dikehendaki. Rintangan gegelung yang lebih rendah mengekstrak lebih banyak arus daripada rel 3.3V, menghasilkan SPL per volt yang lebih tinggi daripada varian 42Ω pada voltan pemacu yang sama. QMB‑09B‑05 (42Ω, 3–7V) menyasarkan bas industri dan automotif 5V di mana cabutan arus berkurangan (≤60mA lwn. ≤80mA) penting untuk pengurusan haba dan pemuatan bekalan kuasa. Varian 4kHz memberikan keserasian voltan yang sama dengan kejelasan tonal frekuensi lebih tinggi untuk aplikasi yang 2.7kHz terlalu rendah atau disembunyikan oleh hingar ambien.
S2: Bolehkah saya menggunakan QMB‑09B‑03 dalam sistem 5V, atau QMB‑09B‑05 dalam sistem 3.3V?
Tidak disyorkan tanpa pengubahsuaian. QMB‑09B‑03 dinilai untuk maksimum 4.5V; menggunakan 5V berisiko gegelung terlalu panas dan mungkin melebihi spesifikasi ≤80mA. Voltan operasi minimum QMB‑09B‑05 ialah 3V; pada 3.3V gegelung 42Ω menghasilkan output yang dikurangkan di bawah spesifikasi terkadar. Untuk sistem 5V yang memerlukan ciri pemacu 16Ω, tambahkan perintang siri (biasanya 47–100Ω) untuk mengehadkan arus kepada paras selamat. Untuk sistem 3.3V yang memerlukan ciri 42Ω, pertimbangkan QMB‑09B‑03 sebaliknya, atau nilai sama ada bekalan 5V boleh disalurkan ke buzzer secara berasingan.
S3: Apakah perbezaan praktikal antara 2.7kHz dan 4.0kHz dalam persekitaran biasa?
2.7kHz menyediakan penembusan frekuensi lebih rendah yang mengurangkan bunyi ambien mekanikal yang biasa di lantai kilang, kabin kenderaan dan kandang mesin. 4.0kHz memberikan watak tonal frekuensi lebih tinggi dengan daya persepsi yang kuat dalam persekitaran dalaman yang lebih senyap seperti kemudahan perubatan, pejabat dan tetapan pengguna. Dalam aplikasi luar, 2.7kHz merambat dengan kurang pengecilan atmosfera ke atas jarak. Kedua-dua frekuensi sama-sama boleh dihasilkan dengan kebolehpercayaan yang sama dan ciri seumur hidup; pemilihan adalah keutamaan akustik dan pertimbangan bunyi ambien.

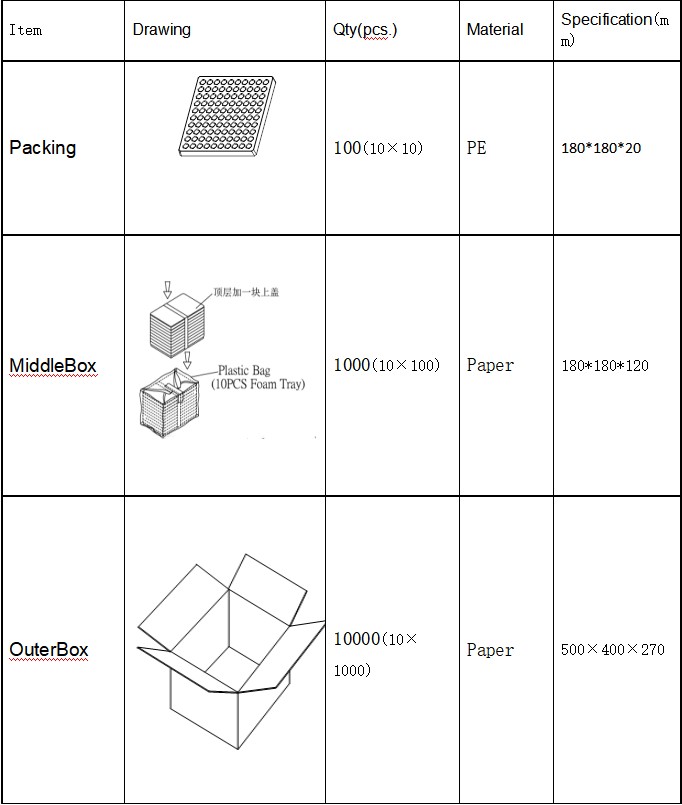

S4: Adakah panjang plumbum tersuai, pembentukan pin alternatif atau pembungkusan pita dan kekili tersedia?
ya. MEIDI menyokong pemangkasan plumbum tersuai (lurus, bengkok, mengimbangi atau membentuk menegak) untuk reka letak PCB bukan standard atau kepungan terhad ketinggian. Pembungkusan pita dan kekili bukan standard untuk buzzer lubang tembus tetapi boleh diatur untuk sisipan automatik volum tinggi dengan kuantiti pesanan minimum. Pembentukan petunjuk tersuai biasanya menambah 2-4 minggu untuk masa petunjuk bergantung pada volum dan kerumitan. Hantar permintaan konfigurasi OEM untuk sebut harga dan penilaian kebolehlaksanaan.
S5: Bolehkah saya memacu buzzer ini dengan frekuensi selain daripada resonans yang dinilai?
SPL berkurangan apabila dihalau daripada resonans — output menurun kira-kira 6dB setiap oktaf off-resonance. Untuk volum maksimum, pandu pada frekuensi terkadar (2700Hz atau 4000Hz) ±5%. Untuk aplikasi berbilang nada atau muzik yang memerlukan tindak balas frekuensi yang luas, pertimbangkan buzzer piezoelektrik atau pembesar suara mini. Siri QMB‑09B dioptimumkan untuk nada isyarat frekuensi tetap di mana SPL maksimum setiap watt adalah keperluan utama.
S6: Apakah jangka hayat akustik di bawah pemacu berterusan pada voltan terkadar?
Siri QMB‑09B ialah komponen pasif; hayat bergantung pada kitaran tugas isyarat pemacu, suhu ambien dan voltan. Kelayakan standard termasuk pemacu berterusan 96 jam pada voltan terkadar dengan 1/2 kitaran tugas gelombang persegi pada 25°C. Untuk aplikasi nada berterusan yang dilanjutkan, mengurangkan kitaran tugas (cth., 1saat hidup, 4saat dimatikan) memanjangkan hayat dan mengurangkan pemanasan gegelung. Hubungi kejuruteraan kilang untuk anggaran seumur hidup khusus aplikasi di bawah keadaan operasi anda.
