Pemacu gelombang persegi luaran pada 2048Hz
45Ω impedans gegelung
Diameter 16mm untuk susun atur PCB lubang telus
Min. Tekanan bunyi 85dB pada 10cm di bawah keadaan pemacu yang dinilai
-20℃ hingga +70℃ julat suhu operasi
Perumahan Noryl Hitam untuk pemasangan lubang telus

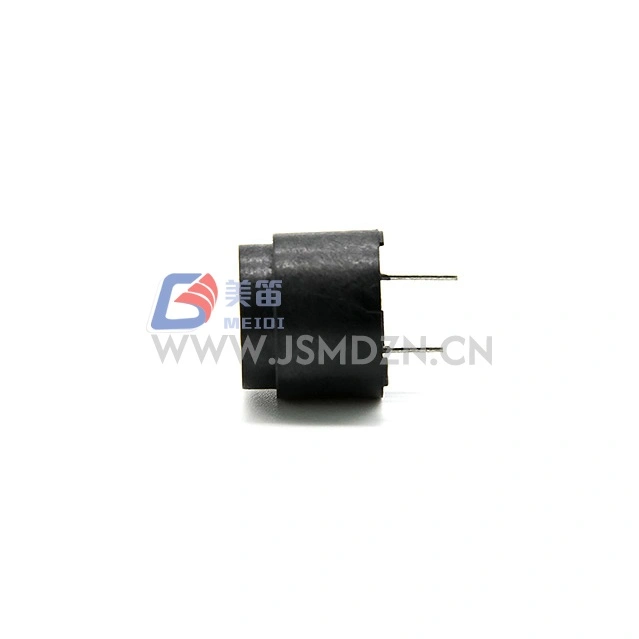

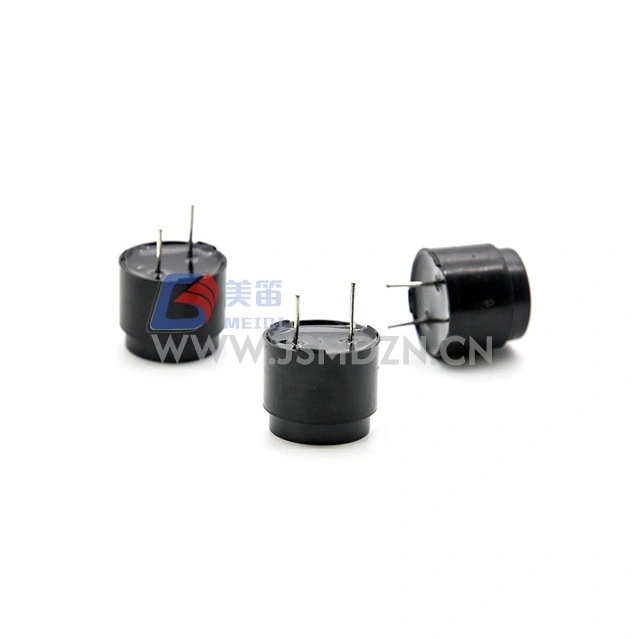

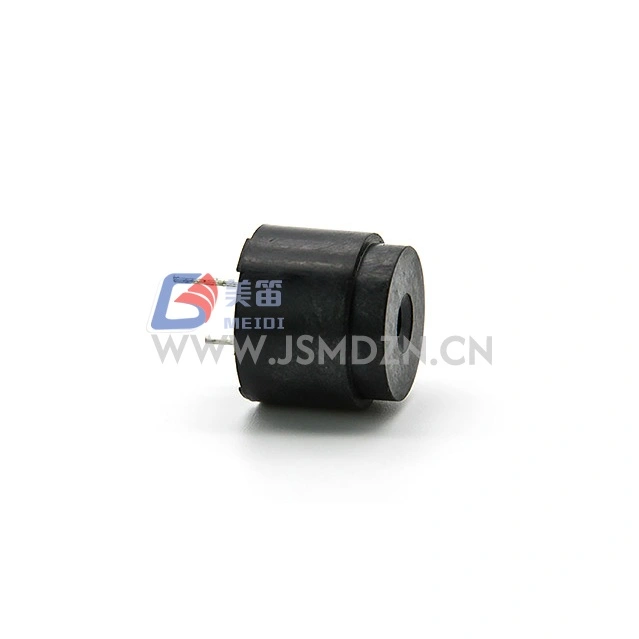

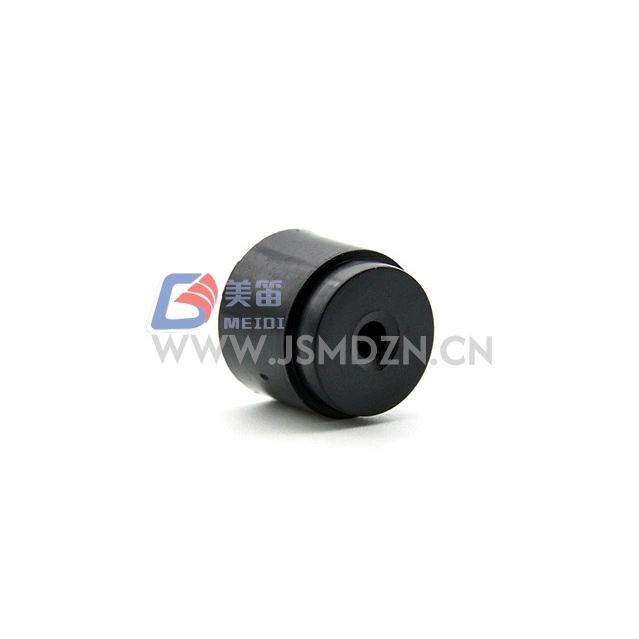

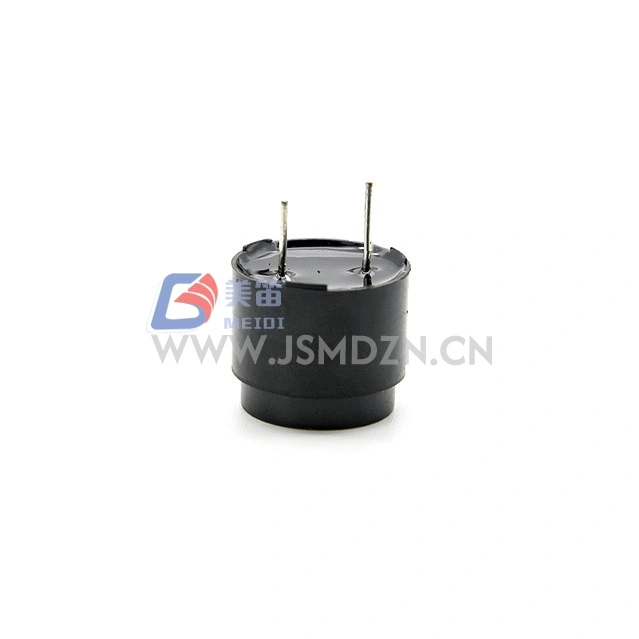

Buzzer Pasif Elektromagnet Melalui Lubang MEIDI HN-1614 16mm 2048Hz ialah buzzer pasif elektromagnet yang direka untuk pemasangan melalui lubang dalam sistem elektronik yang memerlukan isyarat pemacu luaran untuk penjanaan bunyi. Pada diameter badan 16mm, buzzer ini disepadukan ke dalam susun atur PCB lubang telus.
Frekuensi resonans 2048Hz menerima isyarat pemacu gelombang persegi luaran. Dengan voltan terkadar 6Vo-p dan julat operasi 4--8Vo-p, HN-1614 memuatkan litar pemacu dalam julat voltan ini.
Rintangan gegelung 45Ω sepadan dengan litar pemacu yang direka untuk julat impedans ini. Perumahan Noryl hitam menyediakan kestabilan struktur untuk proses pemasangan lubang melalui.
Seni bina pemacu luaran --- menerima isyarat gelombang persegi pada 2048Hz untuk penjanaan nada; Voltan DC sahaja tidak akan menghasilkan bunyi (ciri umum buzzer pasif elektromagnet)
Faktor bentuk lubang telus --- diameter 16mm dengan konfigurasi pin untuk susun atur PCB lubang melalui
Impedans gegelung 45Ω --- untuk pemadanan litar pemacu dalam julat voltan terkadar
Output akustik stabil --- Min. 85dB pada 10cm apabila dipacu pada 6Vo-p, 2048Hz, 50% gelombang persegi kitaran tugas
Bahan perumah Noryl --- perumah hitam untuk pemasangan lubang melalui
Pematuhan alam sekitar RoHS --- Ya
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | --- |
| Voltan Ternilai | 6Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 4--8Vo-p | Puncak isyarat memandu |

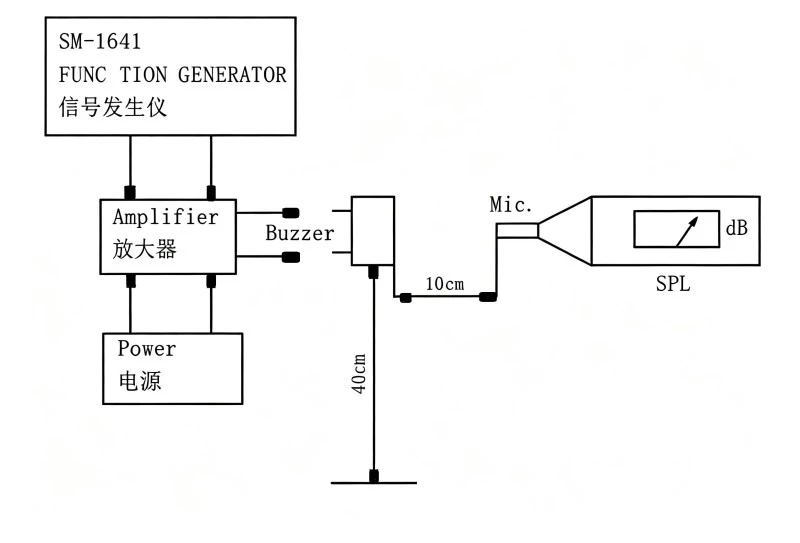

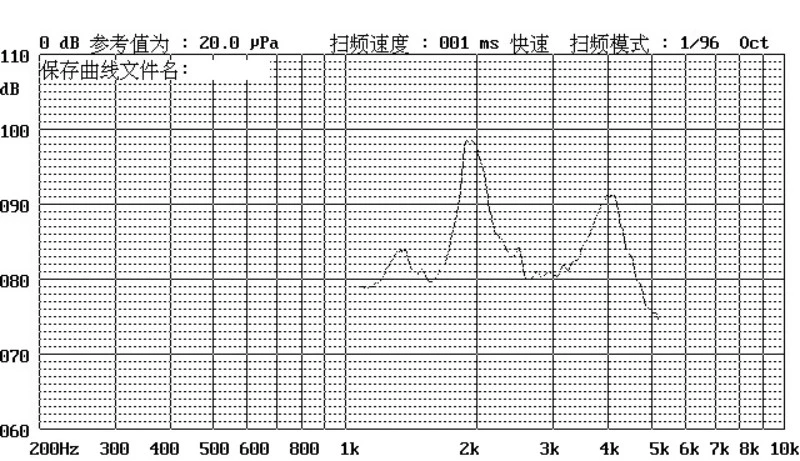

| Tahap Tekanan Bunyi | Min. 85dB | Pada 6Vo-p, 2048Hz, 50% duti, 10cm |
| Frekuensi Resonans | 2048Hz | Pada voltan terkadar |
| Rintangan Gegelung | 45 ± 5Ω | --- |
| Dinilai Semasa | Maks. 40mA | Pada 6Vo-p, 2048Hz, tugas 50%. |
| Suhu Operasi | -20℃ ~ +70℃ | --- |
| Suhu Penyimpanan | -30℃ ~ +80℃ | --- |

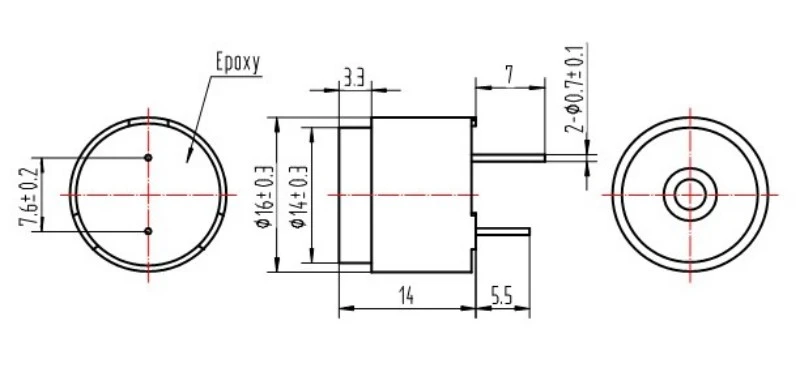

| Saiz Luaran | 16mm (diameter) | Badan tidak termasuk pin |
| Berat Bersih | lebih kurang 4.6g | --- |
| Bahan Perumahan | Noryl Hitam | --- |
| Peraturan Perlindungan Alam Sekitar | RoHS | --- |
Keadaan Ujian Standard: Suhu: 25±3℃, Kelembapan: 60±10%R.H., Tekanan: 860~1060hPa
Modul penggera panel kawalan industri
Sistem pengesanan keselamatan dan pencerobohan
Papan kawalan perkakas pengguna
Peralatan diagnostik dan ujian
PLC dan sistem automasi
Unit bekalan kuasa tidak terganggu
| Keperluan Reka Bentuk | Kelebihan HN-1614 |
| Susun atur PCB lubang melalui | Diameter 16mm untuk pemasangan standard |
| Kekerapan nada penggera yang konsisten | Kekerapan resonans 2048Hz |
| Keserasian proses pemasangan | Perumahan Noryl Hitam untuk pemasangan lubang telus |
| Pematuhan alam sekitar | RoHS |
MEIDI mengeluarkan HN-1614 dengan kawalan kualiti pada setiap peringkat pengeluaran daripada reka bentuk produk, pembelian dan ujian. Hubungi MEIDI untuk butiran pensijilan.
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam penampilan dan sifat elektrik (kecuali SPL); SPL tidak boleh berkurangan lebih daripada 10dB daripada SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -30 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%--95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard (semua 6 muka dan 3 tepi), jatuh dari ketinggian 1.2m ke papan kayu tebal atau papan kayu keras 5cm |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.
| Parameter | Nilai |
| Penerangan Produk | BUZZER ELEKTROMAGNETIK |
| Kuantiti | 6000 PCS |
| Isipadu Karton | 52×41.5×27 CM |
1. Adakah buzzer ini memerlukan isyarat pemacu luaran, atau bolehkah ia didorong dengan voltan DC?
Sebagai buzzer elektromagnet pasif, HN-1614 memerlukan isyarat AC luaran --- biasanya gelombang persegi pada atau berhampiran 2048Hz --- untuk menjana output yang boleh didengar. Voltan DC sahaja tidak akan menghasilkan bunyi dan boleh merosakkan gegelung melalui aliran arus berterusan (ciri umum buzzer pasif elektromagnet).
2. Apakah kekerapan pemanduan yang disyorkan untuk output tekanan bunyi maksimum?
SPL maksimum berlaku pada frekuensi resonans 2048Hz. SPL berkurangan dengan ketara apabila dipacu di luar resonans. Untuk konsisten Min. Output 85dB, memandu pada 2048Hz dengan 50% gelombang persegi kitaran tugas pada 6Vo-p.
3. Apakah litar pemacu yang sesuai untuk impedans gegelung 45Ω?
Konfigurasi transistor NPN/PNP pengumpul terbuka standard dengan perintang tarik naik adalah serasi. Untuk pemacu langsung GPIO mikropengawal, sahkan port boleh menyumber atau menenggelamkan arus berdasarkan spesifikasi arus terkadar (Maks. 40mA). Diod flyback disyorkan sebagai amalan semasa memandu dengan beban induktif atau litar geganti.
4. Apakah kaedah pematerian yang disyorkan untuk buzzer lubang telus ini?
HN-1614 serasi dengan proses pematerian gelombang melalui lubang standard. Untuk pematerian manual, hubungi MEIDI untuk spesifikasi suhu dan tempoh yang disyorkan.
5. Adakah frekuensi resonan tersuai atau rintangan gegelung tersedia?
Hubungi MEIDI untuk pertanyaan teknikal mengenai konfigurasi tersuai.
Untuk lembaran data teknikal, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
