Jiangsu MeidiPasukan R&D profesional membangunkan buzzer piezoelektrik pasif berketepatan tinggi dan berkuasa rendah dengan kawalan kualiti yang komprehensif dan keupayaan penyesuaian lengkap untuk kekerapan, dimensi, dan spesifikasi alam sekitar. Pemprosesan seramik dalaman, percetakan elektrod dan akustik pencirian membenarkan kumpulan kejuruteraan untuk memperhalusi tingkah laku resonan dan nilai kapasitans untuk memadankan keperluan litar pemacu tertentu. Untuk projek OEM, prototaip pantas dan pra-pengeluaran sampel disokong oleh data ujian peringkat kelompok.

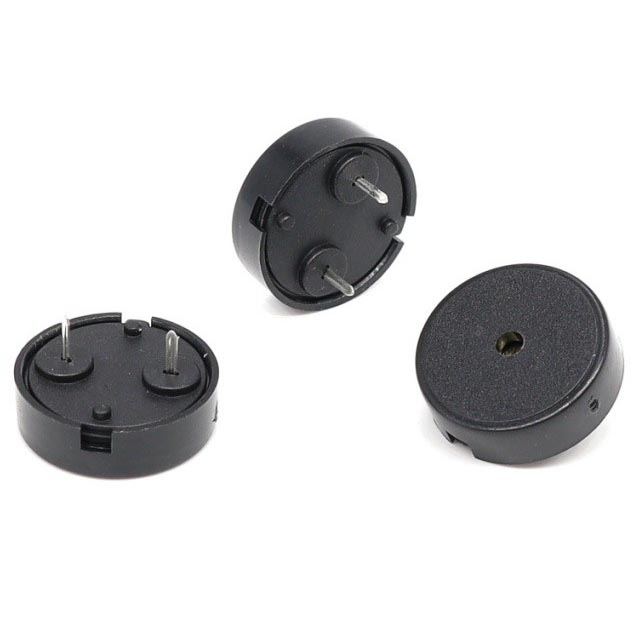

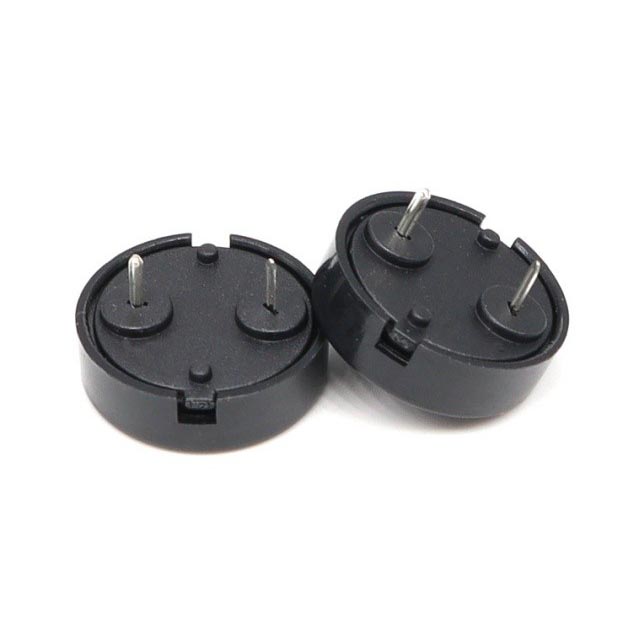

Buzzer piezoelektrik pasif memanfaatkan teknologi transduser seramik termaju untuk memberikan yang jelas output akustik dengan penggunaan tenaga minimum dan kawalan reka bentuk penuh ke atas output bunyi. Komponen serba boleh ini digunakan secara meluas dalam elektronik automotif, peralatan perubatan, sistem keselamatan mewah, elektronik pengguna mudah alih dan kawalan industri luar aplikasi yang memerlukan corak bunyi boleh atur cara.
Unsur seramik piezoelektrik menjana gelombang akustik melalui getaran mekanikal apabila isyarat AC luaran digunakan. Prinsip ini menyediakan tindak balas frekuensi tinggi dan prestasi yang stabil merentasi julat suhu yang luas jika dibandingkan dengan alternatif elektromagnet. Pembinaan nipis dan ringan membolehkan penyepaduan ke dalam reka bentuk terhad ruang tanpa menjejaskan prestasi akustik.
Jurutera boleh memacu buzzer ini dengan pelbagai bentuk gelombang untuk mencipta nada amaran yang tersendiri, urutan muzik, atau corak bunyi kompleks yang disesuaikan dengan keperluan produk tertentu. Dengan penggunaan semasa yang minimum dan jangka hayat operasi yang dilanjutkan, piezoelektrik pasif buzzer ialah pilihan praktikal untuk aplikasi berkuasa bateri dan memerlukan alam sekitar.
Buzzer piezoelektrik pasif tidak mengandungi pengayun. Bunyi terhasil hanya apabila litar hos membekalkan voltan berselang-seli, biasanya gelombang persegi atau isyarat PWM, di frekuensi resonan mekanikal unsur seramik. Titik resonans ini, biasanya antara 2kHz dan 6kHz, ditetapkan semasa pembuatan oleh ketebalan cakera seramik, diameter dan kekakuan substrat. Memandu buzzer tepat pada resonans menghasilkan output paling kuat, tetapi mengubah frekuensi sedikit boleh mencipta kesan pic yang berbeza. Amplitud bagi voltan pemacu mengawal kelantangan, dan perintang siri boleh disertakan untuk mengehadkan puncak arus melalui beban kapasitif.
Oleh kerana bentuk gelombang dijana secara luaran, satu output mikropengawal boleh memandu beberapa buzzer piezoelektrik pasif secara selari, atau buzzer yang sama boleh dibuat untuk mengeluarkan urutan nada yang berbeza. Fleksibiliti ini tidak tersedia dengan aBuzzer Piezoelektrik Aktif, yang mengandungi pengayun dalaman tetap dan mengeluarkan satu nada apabila dikuasakan. Untuk reka bentuk yang memerlukan nada yang lebih tinggi daripada yang boleh diberikan oleh buzzer elektromagnet, a unit piezoelektrik pasif sering digabungkan dengan aBuzzer Pasif Magnetuntuk menutup kedua-dua isyarat frekuensi rendah dan tinggi dari papan kawalan yang sama.
Kedua-dua buzzer pasif piezoelektrik dan elektromagnet memerlukan isyarat pemacu luaran, tetapi watak akustik mereka berbeza. Jenis piezoelektrik secara semula jadi bergema pada lebih tinggi frekuensi, biasanya 2kHz hingga 6kHz, dan menghasilkan nada yang tajam dan menembusi dengan rendah cabutan semasa. Buzzer pasif elektromagnet beroperasi pada frekuensi yang lebih rendah, selalunya 200Hz kepada 3kHz, dan menghasilkan bunyi yang lebih hangat dan penuh. Versi piezoelektrik sering diutamakan dalam peranti yang dikendalikan bateri kerana arus siap sedia yang boleh diabaikan dan kecekapan tinggi pada frekuensi tinggi. Apabila pemasangan pemasangan permukaan diperlukan, aBuzzer Pasif Piezoelektrik SMDmenawarkan ciri pemacu luaran yang sama dalam pakej yang serasi aliran semula.
Buzzer piezoelektrik pasif MEIDI boleh disesuaikan untuk frekuensi resonans, kapasiti, bahan substrat, dan gaya penamatan. Pasukan kejuruteraan menggunakan seramik dalaman formulasi dan corak elektrod untuk melaraskan tindak balas akustik dalam julat praktikal. Untuk pengeluaran volum, sampel dibekalkan dengan laporan pencirian yang meliputi kekerapan tindak balas, tahap tekanan bunyi, dan impedans, supaya prestasi boleh disahkan dalam kepungan sasaran sebelum memuktamadkan reka bentuk. Proses yang diperakui ISO9001 juga termasuk ujian kebolehpercayaan berkala seperti kitaran haba, penyimpanan kelembapan dan getaran daya tahan.
S: Apakah jenis bentuk gelombang yang boleh digunakan untuk memacu buzzer piezoelektrik pasif anda?
J: Jurutera boleh menggunakan gelombang persegi, gelombang sinus atau kereta api nadi PWM. Bentuk gelombang mempengaruhi kandungan harmonik bunyi, tetapi gelombang persegi pada frekuensi resonans biasanya menghasilkan tahap tekanan bunyi tertinggi. Voltan puncak-ke-puncak mesti kekal dalam julat kendalian berkadar buzzer untuk mengelak daripada menyahkulasi seramik.
S: Bolehkah buzzer piezoelektrik pasif dipacu terus dari pin mikropengawal?
J: Ya, selagi voltan pin berada dalam julat operasi buzzer dan mikropengawal boleh mendapatkan sumber arus yang diperlukan. Untuk keluaran yang lebih kuat atau apabila menggunakan voltan rendah logik, penimbal transistor disyorkan untuk meningkatkan amplitud pemacu.
Jadual di bawah menyenaraikan semua spesifikasi standard produk dalam siri ini. Penyelesaian tersuai tersedia atas permintaan anda; sila hubungi kami untuk keperluan penyesuaian selanjutnya.
| Model | Imej Produk | Voltan Terkadar (Vp-p) | Voltan Kendalian (Vp-p) | Tahap Tekanan Bunyi @10sm (dB) | Arus Kendalian (mA) | Kekerapan Resonans (Hz) | Suhu Operasi (℃) | Berat (g) | Dimensi (mm) |

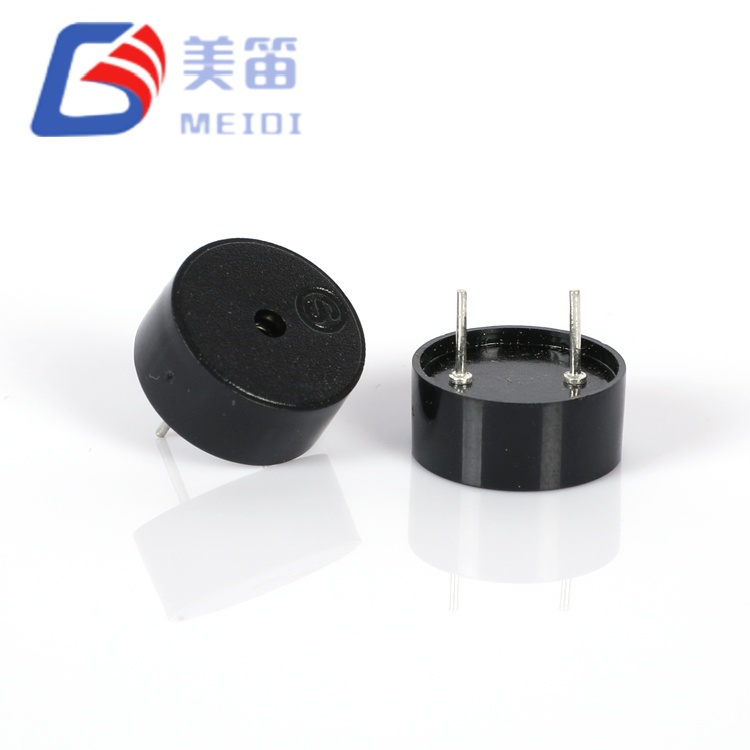

| HNR-1255 PA6.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000±500 | -20~+70 | 0.60±0.2 | Ø12.5×5.5 |

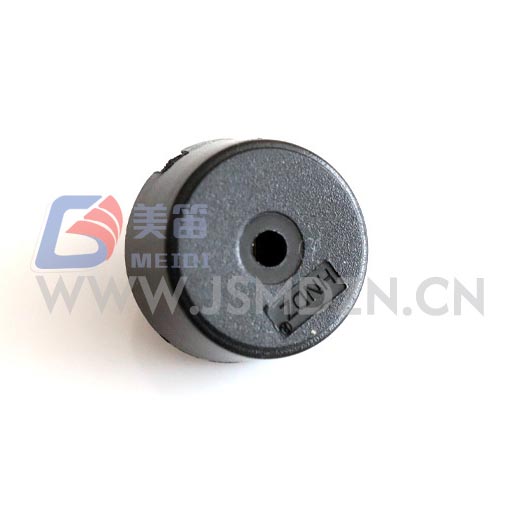

| HNR-1404 |
|
5 | 1~30 | ≥70 @4000Hz 5Vp-p | ≤5 @4000Hz 5Vp-p | 4000 | -20~+60 | 0.45±0.1 | Ø13.0×2.5 |
| HNR-1404 PA7.5 |
|
5 | 1~30 | ≥80 @4000Hz 5Vp-p | ≤10 @4000Hz 5Vp-p | 4000 | -20~+70 | 0.67±0.1 | Ø13.8×4.0 |
| HNR-1708 PA10 |
|
12 | 1~30 | ≥75 @2000Hz 12Vp-p | ≤5 @2000Hz 12Vp-p | 2000±500 | -20~+70 | 1.4 | Ø17.0×8.0 |

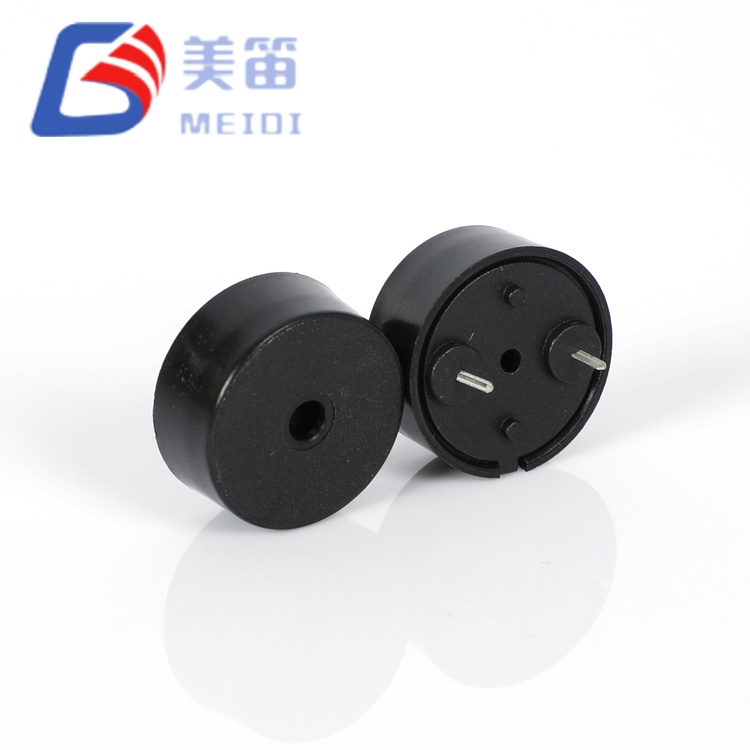

| HNR-1708 |
|
12 | 1~30 | ≥85 @3000Hz 12Vp-p | ≤5 @3000Hz 12Vp-p | 3000±500 | -20~+70 | 1 | Ø17.0×8.0 |
| HNR-2207 |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |

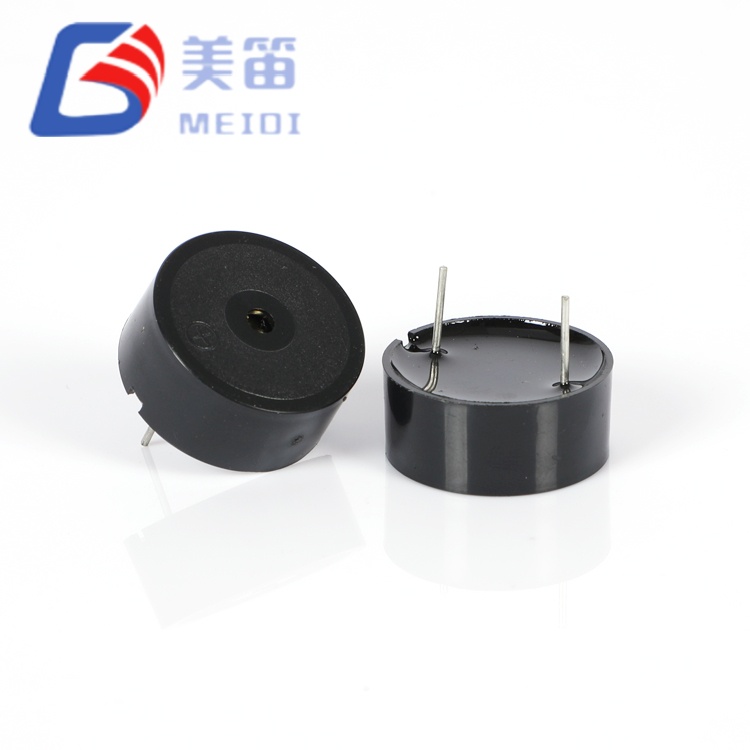

| HNR-2310A |
|
12 | 1~30 | ≥85 @3500Hz 12Vp-p | ≤8 @3500Hz 12Vp-p | 3500±500 | -20~+70 | 3 | Ø23.0×9.8 |
