Buzzer aktif magnetik ialah komponen bunyi padat yang menghasilkan amaran boleh didengar daripada bekalan DC, tanpa memerlukan bentuk gelombang pemacu luaran. Harta tunggal itu mengekalkan buzzer dalam permintaan berterusan dalam penggera, panel kawalan, perkakas, penunjuk automotif, peranti perubatan dan peralatan industri — di mana-mana pereka bentuk mahukan nada yang boleh dipercayai tanpa menghabiskan output mikropengawal atau peringkat pemacu padanya.
Artikel ini menerangkan cara buzzer aktif magnet berfungsi, dari apa ia diperbuat, tempat ia digunakan, cara memilihnya mengikut voltan, kekerapan dan tekanan bunyi, dan cara ia dibandingkan denganbuzzer pasif magnetikdan alternatif piezo. Setiap spesifikasi yang dipetik diambil daripada katalog pengeluaran kami sendiri dan bukannya anggaran.

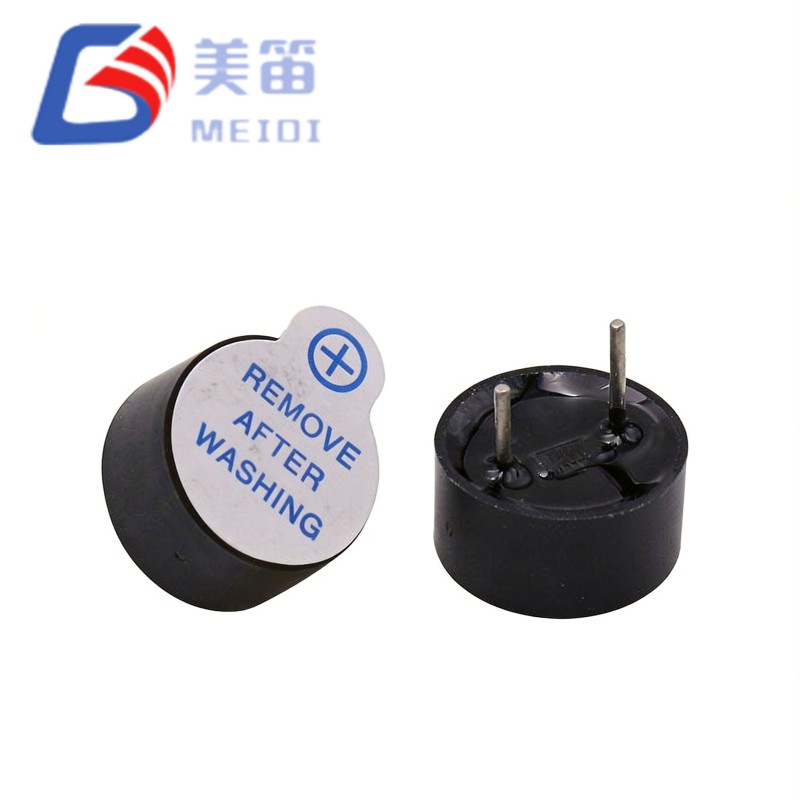

Buzzer aktif magnet ialah komponen audio elektromagnet yang menghasilkan bunyi melalui getaran magnet. Tidak sepertibuzzer pasifyang memerlukan isyarat frekuensi luaran daripada litar hos, buzzer aktif mengandungi pengayun terbina dalam. Setelah voltan DC yang betul dibekalkan, buzzer aktif magnetik serta-merta menghasilkan nada berterusan tanpa komponen kawalan tambahan. Inilah sebabnya mengapa buzzer aktif selalunya merupakan amaran boleh didengar paling mudah yang boleh dibawa oleh papan, dan mengapa buzzer magnet kekal sebagai pilihan lalai untuk pereka bentuk yang mahukan bunyi bip tanpa peringkat pemandu.
"Magnetik" merujuk kepada mekanisme pemacu — gegelung, magnet kekal dan diafragma keluli. "Aktif" bermaksud pengayun berada di dalam pakej. Kedua-dua bahagian nama itu penting pada peringkat penyumberan: pembinaan magnet menetapkan watak nada dan cabutan semasa, dan reka bentuk aktif menetapkan perkara yang perlu disediakan oleh litar hos, iaitu hanya rel DC yang dihidupkan. Thebuzzer elektromagnetkeluarga merangkumi kedua-dua versi aktif dan pasif pembinaan ini.
Prinsip operasi buzzer aktif magnetik ialah penukaran elektromagnet. Apabila kuasa DC digunakan, pengayun dalaman menghasilkan isyarat nadi elektrik. Isyarat itu melalui gegelung dan mencipta medan magnet yang berubah-ubah, yang berinteraksi dengan magnet kekal dan diafragma di dalam buzzer. Diafragma bergerak ke sana ke mari di bawah daya elektromagnet, dan getaran tersebut menghasilkan perubahan tekanan di udara — bunyi yang anda dengar.
| Peringkat Kerja | Apa yang Berlaku Di Dalam |
|---|---|
| Input kuasa | Voltan DC dibekalkan ke terminal buzzer — tiada bentuk gelombang diperlukan |
| Penjanaan isyarat | Pengayun dalaman mencipta denyutan elektrik berkala |
| Penukaran magnet | Gegelung mengubah denyutan menjadi medan magnet yang berubah-ubah |
| Getaran mekanikal | Diafragma ditarik dan dilepaskan oleh daya elektromagnet |
| Keluaran bunyi | Getaran memancarkan nada yang boleh didengar, biasanya 2–4 kHz |
Oleh kerana pengayun sudah berada di dalam komponen, pereka bentuk tidak perlu menjana frekuensi buzzer sama sekali. Itu mengalih keluar saluran pemasa, output PWM dan perisian tegar untuk memacunya, dan ini bermakna nada buzzer tidak boleh hilang akibat kerosakan perisian. Pertukaran adalah pic tetap: buzzer aktif magnet berbunyi pada satu frekuensi, manakala buzzer pasif boleh didorong pada apa-apa pic atau corak pilihan perisian tegar. Tentukan antara buzzer aktif dan buzzer pasif sebelum reka letak, bukan selepasnya.
Memahami struktur dalaman membantu jurutera memadankan buzzer aktif magnetik dengan keperluan prestasi, dan ini menerangkan sebab dua buzzer dengan saiz yang sama boleh berbunyi agak berbeza. Bahagian tipikal terdiri daripada unsur-unsur berikut.
| Komponen | Peranan | Maksudnya untuk Pembeli |
|---|---|---|
| Litar pengayun | Menghasilkan kereta api nadi yang memacu gegelung | Memperbaiki nada; tiada pemacu luaran diperlukan |
| Gegelung elektromagnet | Menukarkan tenaga elektrik kepada medan magnet | Menetapkan cabutan semasa — biasanya 30 mA pada voltan terkadar |
| Magnet kekal | Menyediakan medan statik yang berfungsi dengan gegelung | Mempengaruhi kecekapan dan output |
| Diafragma | Bergetar untuk menghasilkan bunyi | Saiz dan bahan menetapkan frekuensi resonans dan SPL |
| Perumahan dan terminal | Melindungi pemasangan dan menyediakan pelekap | Menentukan jejak, pic pin dan pengedap |
Kekerapan resonan yang dicetak pada lembaran data ialah resonans mekanikal sistem diafragma dan perumah itu, dan di situlah buzzer aktif magnetik paling kuat. Setiap buzzer dalam katalog diukur pada ketika itu. Pandu jauh dari titik itu dan output jatuh dengan cepat, itulah sebabnya lajur frekuensi penting sama seperti lajur voltan apabila anda membandingkan bahagian.
Oleh kerana buzzer aktif magnetik hanya memerlukan talian DC bertukar daripada papan hos, ia muncul dalam hampir setiap kategori produk elektronik yang perlu memberi amaran, mengesahkan atau memberitahu.
| Permohonan | Perkara yang Dilakukan oleh Buzzer | Keperluan Biasa |
|---|---|---|
| Perkakas rumah | Pengesahan kunci, akhir kitaran, amaran kerosakan | 5 atau 12 V, SPL sederhana, jejak padat |
| Panel keselamatan dan bomba | Nada penggera dan status | SPL tinggi, tugas berterusan, nada stabil |
| Elektronik automotif | Penunjuk, peringatan, amaran tempat letak kereta | 12 V, julat suhu yang luas |
| Peranti perubatan | Maklum balas penggera dan pengguna | Keluaran lot-ke-lot yang konsisten, kualiti yang didokumenkan |
| Kawalan perindustrian | Penggera kerosakan dan proses | 24 V, SPL tinggi dalam persekitaran yang bising |
| Produk pengguna dan IoT | Pemberitahuan dan isyarat berpasangan | 3 V, saiz kecil, arus rendah |
Pemilihan bermula dengan bekalan yang sebenarnya anda miliki, kemudian berfungsi ke luar kepada akustik dan mekanik buzzer itu sendiri. Jawab lima soalan ini dan senarai pendek buzzer biasanya mengecil kepada dua atau tiga bahagian.
Jadual di bawah menyenaraikan model buzzer aktif magnetik wakil daripada Jiangsu Meidi Intelligent Technology Co., Ltd. (MEIDI), dengan nilai yang diambil daripada helaian spesifikasi kami sendiri. Perhatikan bagaimana keluarga mekanikal yang sama — 9.0 × 5.5 mm, 9.0 × 4.2 mm atau 12.0 × 9.5 mm — ditawarkan merentasi beberapa voltan, yang membolehkan platform bergerak antara rel tanpa mengubah jejak buzzer atau susun atur papan.
| Model | taip | Voltan Ternilai | Kekerapan Resonans. | Min. SPL | semasa | Dimensi (mm) | Temp. Julat |
|---|---|---|---|---|---|---|---|
| HNB09A03 | Aktif magnet | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9.0 × 5.5 | -20 hingga +70 °C |
| HNB09A05 | Aktif magnet | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9.0 × 5.5 | -20 hingga +70 °C |
| HNB09A12 | Aktif magnet | 12 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9.0 × 5.5 | -20 hingga +70 °C |
| HNT-9042-03 | Aktif magnet | 3 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9.0 × 4.2 | -20 hingga +70 °C |
| HNT-9042-05 | Aktif magnet | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ9.0 × 4.2 | -20 hingga +70 °C |
| HMB1275-05B | Aktif magnet | 5 V DC | 2700 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12.0 × 7.5 | -20 hingga +70 °C |
| TMB12A03 | Aktif magnet | 3 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12.0 × 9.5 | -20 hingga +70 °C |
| TMB12A05 | Aktif magnet | 5 V DC | 2400 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | Φ12.0 × 9.5 | -20 hingga +70 °C |
| TMB12A12 | Aktif magnet | 12 V DC | 2700 ± 300 Hz | ≥ 88 dB | ≤ 30 mA | Φ12.0 × 9.5 | -20 hingga +70 °C |
| TMB12A24 | Aktif magnet | 24 V DC | 2400 ± 300 Hz | ≥ 90 dB | ≤ 30 mA | Φ12.0 × 9.5 | -20 hingga +70 °C |
| MLT-9650Y-5V | SMD magnet aktif | 5 V DC | 3000 ± 300 Hz | ≥ 85 dB | ≤ 30 mA | 9.6 × 9.6 × 5.0 | -30 hingga +70 °C |
Kedua-dua buzzer kelihatan serupa dan sering diisi bersebelahan, tetapi mereka menanyakan perkara yang sama sekali berbeza tentang litar hos. Perbandingan di bawah ialah yang menentukan kebanyakan kesilapan penyumberan.
| Kawasan Perbandingan | Buzzer Aktif Magnet | Buzzer Pasif Magnet |
|---|---|---|
| Keperluan memandu | Bekalan DC sahaja — pengayun adalah dalaman | Gelombang persegi luaran atau PWM daripada hos |
| Fleksibiliti nada | Nada tunggal tetap | Sebarang pic, corak atau melodi yang boleh dihasilkan oleh perisian tegar |
| Kos perisian tegar dan perkakasan | Terendah — satu talian bertukar | Memerlukan saluran pemasa dan kod pemandu |
| Cabutan semasa | Kira-kira 30 mA pada voltan terkadar | Serupa, tetapi hanya semasa dipandu |
| Penggunaan biasa | Penggera mudah, pengesahan, penunjuk status | Makluman berperingkat, berbilang nada dan isyarat muzik |
Buzzer aktif magnetik juga patut dibandingkan dengan laluan piezo sebelum reka bentuk dibekukan. Buzzer Piezo kurang menarik arus dan sesuai dengan reka bentuk bateri, tetapi elemen seramik memberikan kapasitans statik kepada pemandu dan memerlukan bentuk gelombang terdorong, jadi ia adalah latihan reka bentuk yang berbeza sama sekali. Jika papan tidak mempunyai output PWM ganti dan ringkasannya hanya "bip apabila ini berlaku", buzzer magnetik aktif biasanya merupakan jawapan yang paling murah untuk keperluan amaran yang mudah.
Dua lembaran data boleh menuntut 85 dB dan menerangkan buzzer yang sangat berbeza. Tanpa voltan pemacu dan jarak pengukur, angka SPL tidak boleh dibandingkan — 85 dB pada 10 cm dan 85 dB pada 30 cm bukan bahagian yang sama. Minta setiap pembekal untuk tiga nombor yang sama, kemudian nilai mereka bersama-sama. Perkara yang sama berlaku untuk kekerapan: buzzer aktif magnetik yang dipetik pada "2–4 kHz" tanpa titik resonan memberitahu anda apa-apa tentang tempat ia sebenarnya paling kuat.
Ralat biasa kedua ialah meluluskan buzzer di udara bebas. Perumah, gasket dan panel hadapan boleh mengeluarkan 5 hingga 10 dB dengan mudah, dan bahagian yang disalurkan pada bangku boleh gagal dalam produk. Uji buzzer aktif magnetik di dalam kepungan akhir, pada voltan bekalan terendah yang akan dilihat produk, sebelum mengunci reka bentuk.
| Kesilapan | Berapa Kosnya | Apa yang Perlu Dilakukan |
|---|---|---|
| Voltan dipilih mengikut kebiasaan, bukan dengan kereta api | Buzzer senyap atau senyap di padang | Sahkan rel di terminal buzzer di bawah beban |
| SPL berbanding tanpa jarak | Makluman yang lebih lemah daripada lembaran data yang dicadangkan | Minta jarak, voltan dan bentuk gelombang dengan setiap angka |
| Sampel diluluskan di luar perumahan | 5 hingga 10 dB hilang semasa pengeluaran | Dengarkan buzzer di dalam kandang yang telah siap |
| Belanjawan semasa tidak disemak | Brown-out atau transistor pensuisan panas | Belanjawan kira-kira 30 mA dan saiz suis dengan sewajarnya |
| Perubahan nada diminta selepas perkakas | Kitaran kelayakan kedua | Tentukan aktif vs pasif sebelum papan dibentangkan |
Bagi kebanyakan pasaran eksport, dokumentasi yang ditetapkan di belakang buzzer adalah kecil dan tidak boleh dirunding, dan ia penting seperti akustik. Garis asas untuk pembekal buzzer aktif magnetik ialah:
Sijil menunjukkan sistem wujud, bukannya lot semasa diukur. Apa yang membezakan pembekal buzzer aktif magnetik yang layak daripada pembekal yang diperakui semata-mata ialah rutin sebelah baris: sama ada setiap kelompok diuji secara akustik, sama ada keputusan direkodkan dan sama ada lot yang gagal dipegang. Minta rekod pemeriksaan keluar untuk penghantaran terakhir — jawapannya memberitahu anda lebih daripada imbasan sijil.
MEIDI membangun dan mengeluarkan produk buzzer elektromagnet untuk keperluan voltan yang berbeza, kaedah pemasangan dan persekitaran aplikasi, dan setiap buzzer meninggalkan kilang diuji secara akustik, dan menyokong kerja tersuai pada prestasi elektrik, output akustik dan reka bentuk mekanikal.
Selalunya tak langsung. Buzzer aktif magnetik menarik sekitar 30 mA pada voltan terkadar, yang lebih daripada yang boleh dibekalkan oleh GPIO biasa, jadi gunakan transistor kecil atau MOSFET sebagai suis dan bekalkan buzzer dari rel. Isyarat kawalan kemudiannya hanya hidup atau mati — tiada bentuk gelombang diperlukan.
Dua sebab, dan kedua-duanya adalah perkara biasa. Kepungan itu melembapkan dan menyekat laluan bunyi, biasanya berharga 5 hingga 10 dB, dan bekalan mungkin berada di bawah voltan terkadar. Ukur SPL di dalam perumah dan bukannya di udara bebas, dan sahkan rel di terminal buzzer di bawah beban.
Buzzer aktif magnetik menggunakan gegelung, magnet dan diafragma dan berjalan dari DC biasa dengan pengayun terbina dalam, melukis kira-kira 30 mA dan memberikan nada penuh dan bulat. Buzzer piezo menggunakan elemen seramik, mengeluarkan arus yang lebih sedikit dan lebih nipis, tetapi ia memerlukan bentuk gelombang terdorong dan membentangkan beban kapasitif. Pilih magnet apabila anda mahukan pemacu yang paling mudah; pilih piezo apabila kuasa dan ketinggian adalah kekangan.
Tidak — pengayun dipasang di dalam bungkusan, jadi padang ditetapkan di kilang. Jika anda memerlukan nada yang berbeza, isyarat berperingkat atau melodi, nyatakan abuzzer pasif magnetikdan memandunya dari litar hos sebaliknya.
ya. TheBuzzer aktif magnetik SMDjulat dibina untuk pematerian aliran semula, termasuk bahagian seperti MLT-9650Y-5V pada 9.6 × 9.6 × 5.0 mm. Sahkan profil aliran semula dengan pembekal, kerana diafragma dan perumah mesti bertahan pada suhu puncak.
Buzzer aktif magnet katalog biasanya datang dalam versi 3 V, 5 V, 12 V dan 24 V, selalunya dalam keluarga mekanikal yang sama — contohnya siri 12.0 × 9.5 mm merangkumi keempat-empatnya. Itu membolehkan satu susun atur papan menyediakan beberapa rel bekalan.
Buzzer aktif magnet katalog biasanya mencapai 85 hingga 90 dB, yang sesuai dengan penunjuk panel, peralatan dan pengesahan. Di mana persekitaran bising atau amaran perlu dibawa merentasi bilik, anbuzzer penggeradinilai pada 95 dB atau ke atas adalah kategori yang betul. Tentukan ini dari pemasangan, bukan dari lembaran data sahaja.
Selalunya ya. Beberapa keluarga mekanikal dalam katalog — termasuk siri 12.0 × 9.5 mm — ditawarkan pada 3 V, 5 V, 12 V dan 24 V dengan garis besar yang sama. Itu membolehkan satu susun atur papan menyajikan beberapa varian produk dan mengekalkan satu buzzer aktif magnetik yang layak di seluruh platform.
Model standard biasanya bermula pada 1,000 pcs dengan sampel percuma untuk penilaian. Permintaan voltan, kekerapan atau perumah tersuai membawa MOQ yang lebih tinggi kerana alat dan pengesahan akustik perlu disediakan. Masa utama bergantung pada musim, jadi sahkan pada peringkat pertanyaan dan bukannya pada peringkat pesanan.
