Jiangsu Meiditelah mengeluarkan buzzer elektromagnet dan piezoelektrik sejak 2011. Kemudahan pengeluaran menempatkan barisan pemasangan SMD khusus di mana mesin pilih-dan-tempat automatik, ketuhar aliran semula dan stesen ujian akustik beroperasi dalam urutan. Pengeluaran bulanan buzzer permukaan-mount mencecah beberapa juta unit, disokong oleh peralatan dalaman dan pasukan kejuruteraan proses. Untuk projek yang memerlukan reka letak pin tertentu, dimensi perumahan atau profil akustik, syarikat menyediakan penyesuaian OEM dan ODM yang disokong oleh keupayaan prototaip di tapak.

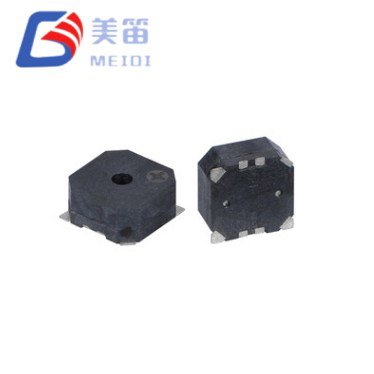

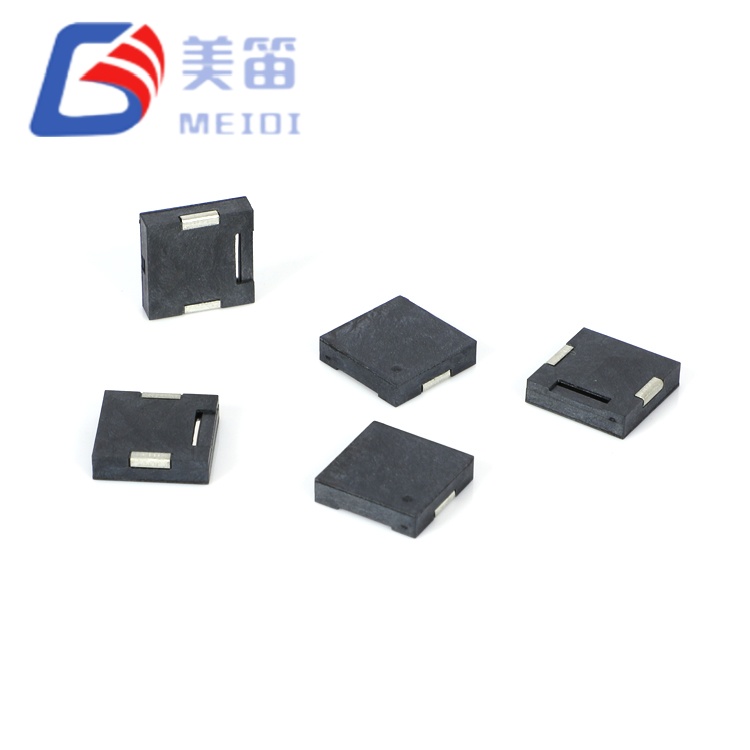

Buzzer SMD ialah komponen akustik pelekap permukaan yang menjana isyarat boleh didengar dalam pemasangan elektronik padat. Tidak seperti rakan sejawat melalui lubang, ia direka untuk peletakan pick-and-place automatik dan pematerian aliran semula, yang mengurangkan masa pemasangan dan meningkatkan ketekalan proses. Mereka boleh dibahagikan kepada dua kumpulan utama berdasarkan mekanisme pemanduan mereka:Buzzer Aktif Magnet SMDdanBuzzer Pasif Magnet SMDmodel yang bergantung pada gegelung dan diafragma magnetik, danBuzzer Pasif Piezoelektrik SMDunit yang menggunakan unsur seramik yang terikat pada substrat logam. Kedua-dua jenis berfungsi untuk aplikasi di mana ruang papan adalah terhad dan proses pematerian automatik yang bersih lebih diutamakan.
Buzzer SMD aktif menyepadukan litar pengayun, jadi penggunaan voltan DC dalam julat terkadar serta-merta menghasilkan nada frekuensi tetap. Buzzer SMD pasif memerlukan gelombang persegi luaran atau isyarat PWM, memberikan pereka kawalan ke atas padang, kitaran tugas dan kelantangan. Pilihan antara versi elektromagnet dan piezoelektrik bergantung pada julat frekuensi yang dikehendaki, belanjawan semasa dan watak nada. Buzzer SMD elektromagnet biasanya memberikan keluaran yang lebih rendah, lebih kaya, manakala jenis SMD piezoelektrik menawarkan isyarat frekuensi yang lebih tajam dan lebih tinggi dengan penggunaan kuasa yang lebih rendah.
Buzzer SMD tersedia dalam tapak kaki padat, biasanya 5mm×5mm, 7.5mm×7.5mm atau 9mm×9mm, dengan ketinggian antara 2mm hingga 5mm. Voltan terkadar biasanya termasuk 3V, 5V dan 12V DC, dengan tahap tekanan bunyi mencapai 70dB hingga 95dB pada 10cm. Kekerapan resonans untuk buzzer SMD elektromagnet biasanya jatuh antara 200Hz dan 3kHz, manakala jenis SMD piezoelektrik bergema antara 2kHz dan 6kHz. Apabila memilih model, profil pengaliran semula hendaklah disemak terhadap penarafan terma buzzer untuk memastikan perumah plastik dan sambungan dalaman menahan suhu pematerian puncak, biasanya 250 ℃ hingga 260 ℃ selama beberapa saat.
Buzzer SMD ditemui dalam peranti mudah alih, elektronik boleh pakai, penderia IoT dan modul rumah pintar di mana hartanah papan adalah premium. Instrumen pegang tangan perubatan dan alat diagnostik menggunakannya untuk pengesahan boleh didengar tentang tekanan butang atau keadaan penggera. Elektronik papan pemuka automotif semakin menggunakan buzzer SMD untuk penunjuk isyarat belok dan amaran sensor tempat letak kereta kerana keserasiannya dengan pemasangan automatik. Sistem terbenam industri dan peralatan telekom juga menyepadukan bahagian ini untuk memberikan petunjuk status tempatan tanpa menambah pukal.
Pengeluaran buzzer SMD di MEIDI melibatkan ikatan mati ketepatan unsur akustik pada substrat PCB, ikatan wayar atau sambung cip terbalik, acuan terlampau perumahan dan ujian akustik automatik 100%. Pengesahan profil aliran semula dilakukan pada setiap kelompok untuk mengesahkan integriti sambungan pateri. Sistem kualiti yang diperakui ISO9001 juga meliputi ujian kebolehpercayaan berkala termasuk kitaran haba, pendedahan kelembapan dan kejutan mekanikal, memastikan prestasi medan yang konsisten untuk pelanggan OEM volum tinggi.
Apakah kelebihan utama memilih buzzer SMD berbanding buzzer melalui lubang?
Buzzer SMD boleh diletakkan dan dipateri secara automatik menggunakan peralatan pick-and-place standard dan ketuhar aliran semula, yang mengurangkan kerja pemasangan dengan ketara dan meningkatkan kebolehulangan proses dalam pengeluaran volum tinggi. Mereka juga menduduki ruang papan yang kurang dan boleh dipasang pada kedua-dua belah PCB.
Bolehkah buzzer SMD menahan berbilang kitaran aliran semula?
Kebanyakan buzzer SMD dinilai untuk dua atau tiga kitaran aliran semula pada suhu puncak sekitar 250 ℃ hingga 260 ℃, dengan syarat masa di atas suhu cecair tidak melebihi had yang ditentukan. Melebihi penarafan haba mungkin mencacatkan perumah plastik atau merendahkan unsur akustik. Adalah dinasihatkan untuk merujuk lembaran data khusus dan menjalankan pengesahan proses sebelum pengeluaran penuh.
Adakah elemen buzzer SMD tersedia sebagai cakera piezoelektrik kosong?

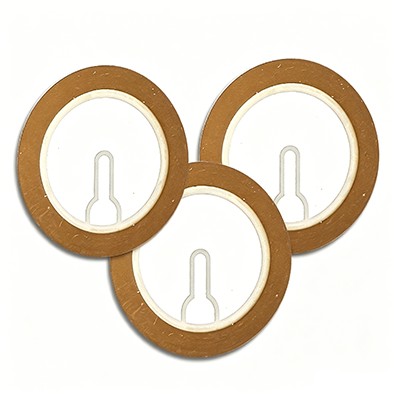

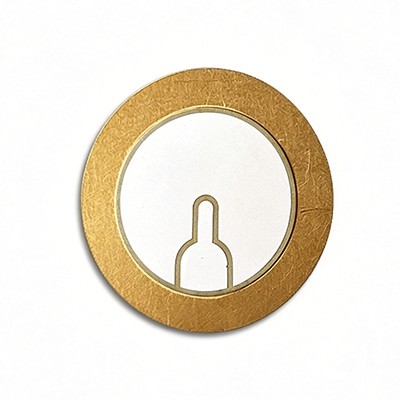

Kategori buzzer SMD merujuk kepada komponen yang dibungkus sepenuhnya, boleh dipateri aliran semula. Jika cakera seramik piezoelektrik kosong tanpa perumah diperlukan,Elemen Buzzerkategori mengandungi pelbagai elemen piezo kosong yang boleh dipasang dalam perumah tersuai atau terikat terus pada PCB.
Jadual di bawah menyenaraikan semua spesifikasi standard produk dalam siri ini. Penyelesaian tersuai tersedia atas permintaan anda; sila hubungi kami untuk keperluan penyesuaian selanjutnya.
| Model | Imej Produk | Kekerapan Resonans (kHz) | Kapasitan Percuma (pF) | Rintangan Setara (Ω) | Kehilangan Dielektrik (tan δ) | Suhu Operasi (°C) | Bahan Substrat | Dimensi (mm) |
| FT-11T-7.8A1 |
|
7.8±1.0 | 12000±30% (pada 120Hz) | ≤500 | ≤5% | -20~+70 | Tembaga | Ø11.0×0.18 |
| FT-11T-9.0A1 |
|
9.0±1.0 | 12000±30% (pada 120Hz) | ≤500 | ≤5% | -20~+70 | Tembaga | Ø11.0×0.18 |
| FT-12.5T-7.8A1 |
|
7.8±0.8 | 12000±30% (pada 120Hz) | ≤300 | ≤5% | -20~+70 | Tembaga | Ø12.5×0.19 |
| FT-12T-8.0A1 |
|
8.0±1.0 | 17000±30% (pada 120Hz) | ≤300 | ≤5% | -20~+70 | Tembaga | Ø12.0×0.18 |
| FT-27T-4.0B1-C25 |
|
4.0±0.5 | 25000/2600±30% (pada 120Hz) | ≤500 | ≤5% | -20~+70 | Tembaga | Ø27.0×0.44 |
| FT-35T-2.9B1-C30 |
|
2.9±0.5 | 30000/3300±30% (pada 120Hz) | ≤500 | ≤5% | -20~+70 | Tembaga | Ø35.0×0.55 |
