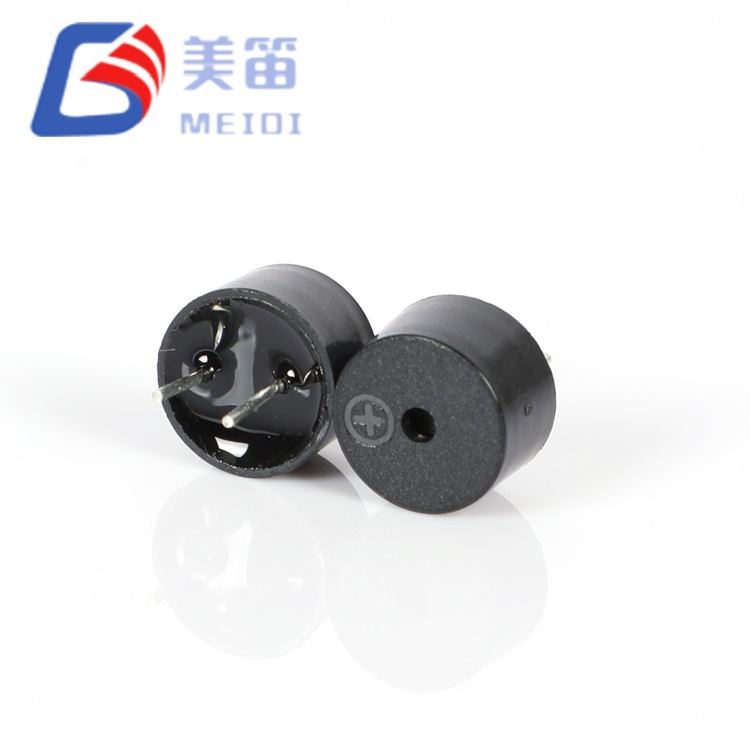

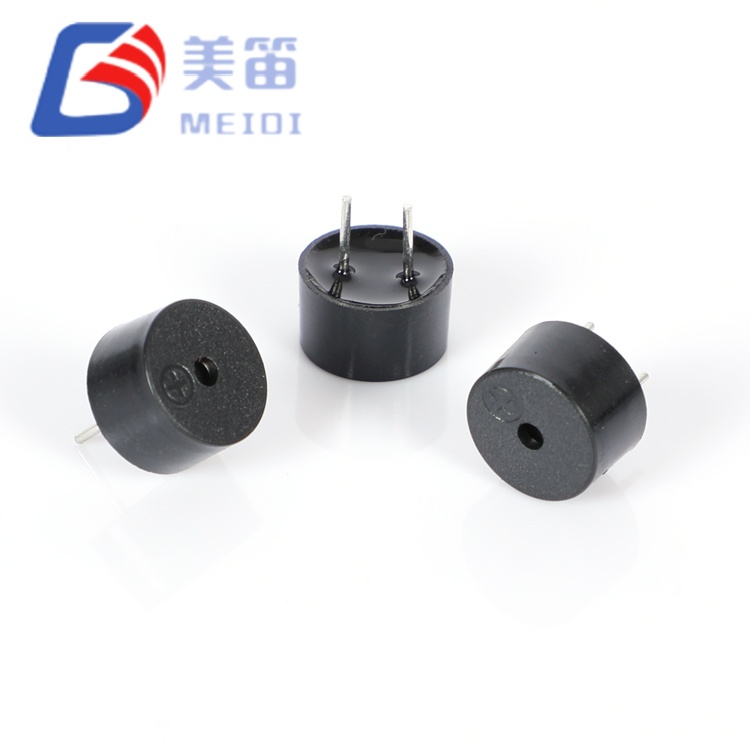

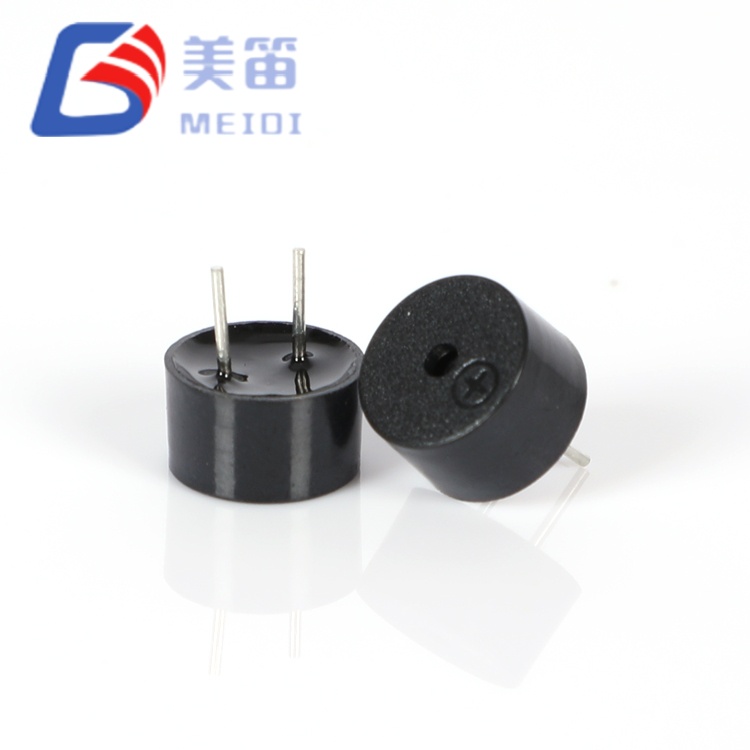

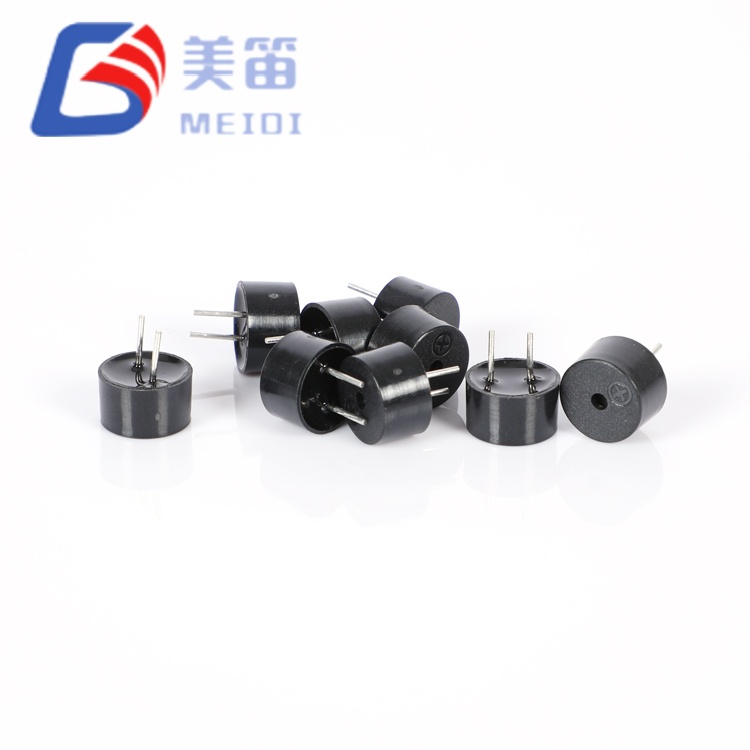

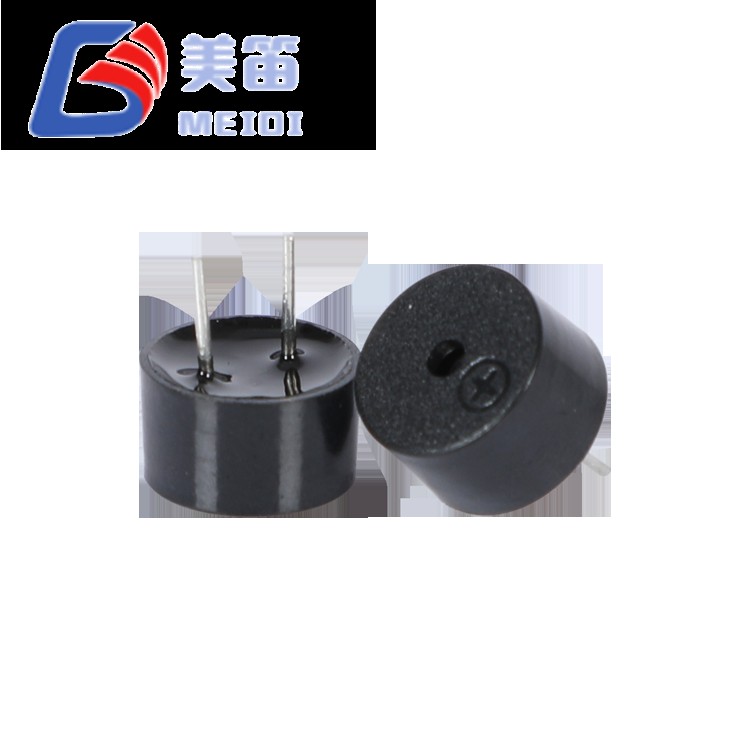

Buzzer Pasif Magnetik 9*5.5mm tiga buzzer elektromagnet pasif pasif lubang di bawah satu platform mekanikal 9.0×5.5mm. Dua rintangan gegelung dan dua frekuensi resonan membolehkan pereka memadankan buzzer dengan voltan bekalan dan keperluan tonal tanpa mengubah corak lubang PCB. Varian 16Ω berjalan dari 1.5V hingga 4.5V untuk sistem logik dan litium 3.3V; varian 42Ω meliputi 3V hingga 7V untuk rel 5V industri. Dalam ketiga-tiga model, tekanan bunyi melebihi 85dB pada 10cm, dan badan PBT hitam dioptimumkan untuk pematerian gelombang dan manual dalam pemasangan proses campuran.
Tiga profil elektrik daripada satu jejak 9.0×5.5mm; tiada perubahan susun atur diperlukan apabila bertukar antara seni bina 3V dan 5V.
Model 16Ω, 3V, 2.7kHz sesuai dengan peranti berkuasa bateri dan tahap logik yang lebih disukai pemacu mikropengawal langsung.
Model 42Ω, 5V, 2.7kHz mengurangkan tarikan semasa pada bas aksesori industri dan automotif standard.
Model 42Ω, 5V, 4.0kHz menyediakan antara muka elektrik yang sama dengan nada frekuensi yang lebih tinggi untuk aplikasi yang mendapat manfaat daripada amaran yang lebih jelas.
Semua varian berkongsi jarak pin lubang telus yang sama, jadi projek pembaikan dan pengubahsuaian boleh menggantikan buzzer 9mm dan 12mm usang tanpa pengubahsuaian papan.
Tekanan bunyi minimum ialah 85dB pada 10cm merentasi siri; sampel pengeluaran biasanya mencapai 87dB hingga 95dB.
| Parameter | QMB‑09B‑03 | QMB‑09B‑05 | QMB‑09B‑05 4KHZ |
| Voltan Ternilai | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| Voltan Kendalian | 1.5 – 4.5 V | 3 – 7 V | 3 – 7 V |
| Rintangan Gegelung | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Arus Operasi | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| Contoh Julat SPL | 87.5–94.0 dB | 91.5–94.7 dB | 91.5–94.7 dB |
| Contoh Julat Semasa | 69.2–75.5 mA | 46.8–51.7 mA | 46.8–51.7 mA |
| Keserasian Drive | 3.3 V MCU GPIO, Li‑ion | Logik 5V, bas industri | Logik 5V, bas industri |
| Aplikasi Biasa | Instrumen mudah alih, meter pintar, peralatan pengguna | Penggera industri, aksesori automotif, modul PLC | Peranti perubatan, panel keselamatan, sistem mendiskriminasi nada |
Reka bentuk mekanikal tunggal meliputi tiga varian elektrik, membolehkan seni bina pemacu dimuktamadkan tanpa mengubah susun atur lubang PCB.
Gegelung 16Ω dipadankan dengan bekalan 3.3V, memastikan peringkat pemandu mudah; gegelung 42Ω merendahkan arus pada rel 5V.
Dua frekuensi resonans tersedia: 2.7kHz untuk penembusan hingar frekuensi rendah dan 4.0kHz untuk kualiti tonal yang lebih tajam.
Perumahan PBT hitam bertolak ansur dengan pematerian gelombang pada 255°C dan kerja semula manual pada 360°C tanpa ubah bentuk atau anjakan akustik.
Diameter 9.0mm dan pic pin standard menjadikan siri ini sebagai pengganti drop-in untuk banyak buzzer legasi 9mm dan 12mm melalui lubang.
Setiap unit membawa kod lot yang menghubungkan kembali ke tarikh pengeluaran, rekod ujian dan kelompok bahan mentah, yang diselenggara selama sepuluh tahun.
| Parameter | Nilai | Syarat Ujian |
| Voltan Ternilai | 3 V (AC) | Rujukan frekuensi resonans |
| Voltan Kendalian | 1.5 – 4.5 V (AC) | Puncak isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3 V, 2700 Hz, 10 cm |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Rintangan Gegelung | 16 ± 5 Ω | Pada 25 ℃, DC |
| Arus Operasi | ≤ 80 mA | Pada 3 V, 2700 Hz |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

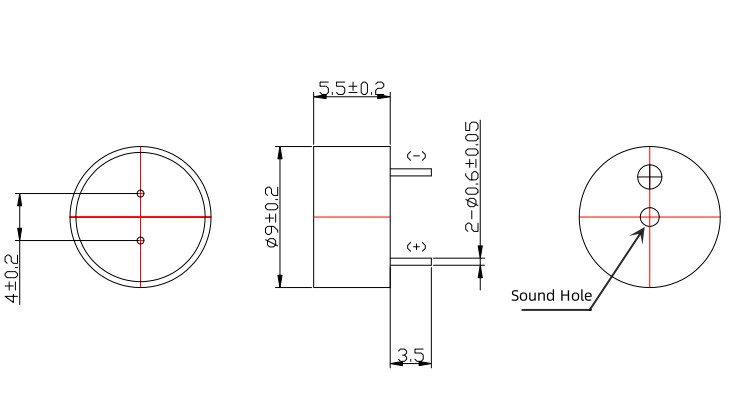

| Dimensi (Dia × H) | 9.0 × 5.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V‑0 |
| Parameter | Nilai | Syarat Ujian |
| Voltan Ternilai | 5 V (AC) | Rujukan frekuensi resonans |
| Voltan Kendalian | 3 – 7 V (AC) | Puncak isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 5 V, frekuensi resonans, 10 cm |
| Frekuensi Resonans | 2700 ± 300 Hz / 4000 ± 300 Hz | Pada voltan terkadar |
| Rintangan Gegelung | 42 ± 5 Ω | Pada 25 ℃, DC |
| Arus Operasi | ≤ 60 mA | Pada 5 V |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | 9.0 × 5.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V‑0 |
| Kaedah | Suhu | Masa | Pas Maks |
| Pematerian Aliran Semula | 245 ± 15 ℃ | 180 ℃ panaskan 40–70 s; 245 ℃ 3 s | 3 |
| Pematerian Gelombang ★ | 255 ± 15 ℃ | 4–6 s | 2–3 |
| Memateri Manual ★ | 360 ± 10 ℃ | 2–5 s | 2–3 |
★ Kaedah pilihan untuk pemasangan lubang melalui. Perumahan PBT mengekalkan kestabilan dimensi merentas profil ini, menghalang kelonggaran terminal atau herotan rongga akustik.
QMB‑09B‑03: instrumen pegang tangan, meter utiliti pintar, papan kawalan perkakas pengguna 3.3V dan penderia IoT berkuasa Li‑ion di mana bekalan sel tunggal dan pemacu GPIO langsung adalah wajar.
QMB‑09B‑05: modul penggera PLC industri, litar aksesori automotif 5V, pengawal penyejukan komersial dan bekalan kuasa tidak terganggu yang mendapat manfaat daripada arus gegelung yang lebih rendah.
QMB‑09B‑05 4KHZ: peralatan diagnostik perubatan, panel pencerobohan keselamatan, rangkaian penggera yang mendiskriminasi nada dan produk pengguna yang memerlukan amaran nada yang lebih tinggi.
| Varian | Jenis Pemandu | Konfigurasi | Nota |
| QMB‑09B‑03 | Pengawal mikro GPIO | Tolak-tarik 3.3V | Sahkan pin boleh mendapat sekurang-kurangnya 70mA; tambah diod flyback merentasi gegelung. |

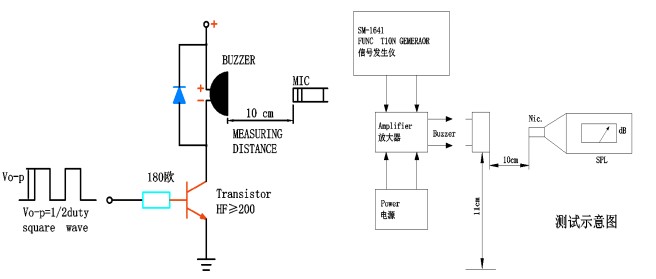

| QMB‑09B‑03 | Transistor pengumpul terbuka | NPN/PNP dengan tarik-ke atas | Perintang asas 1kΩ ialah nilai permulaan biasa. |
| QMB‑09B‑05 / 4KHZ | Output logik 5V | Langsung atau penimbal | Gegelung 42Ω menarik arus kurang; penimbal transistor masih disyorkan untuk penggunaan kabel yang panjang. |
| QMB‑09B‑05 / 4KHZ | IC pemandu buzzer khusus | Keluaran gelombang persegi | Padankan kekerapan output dengan resonans undian buzzer untuk volum maksimum. |
| Semua varian | Penguat audio | Gelombang sinus atau persegi | Pastikan galangan keluaran penguat serasi dengan rintangan gegelung. |
Gelombang persegi kitaran tugas 50% pada frekuensi resonans (2.7kHz atau 4.0kHz) dan voltan terkadar menghasilkan tekanan bunyi yang ditentukan. Pemacu off‑resonans mengurangkan output sebanyak lebih kurang 6dB setiap oktaf.
| Situasi Reka Bentuk | Kelebihan Siri QMB‑09B |
| Voltan sistem akhir belum ditetapkan | Satu jejak menerima varian 16Ω atau 42Ω, jadi reka bentuk PCB boleh diteruskan semasa rel bekalan sedang disahkan. |
| Perlu menilai 2.7kHz berbanding 4.0kHz | Litar pemacu dan pemasangan yang sama, hanya nombor bahagian yang berubah semasa ujian akustik. |
| Membaiki peralatan lama dengan buzzer usang | Diameter 9.0mm dan pic pin standard selalunya sepadan dengan buzzer lubang telus 9mm dan 12mm secara langsung. |
| Penyolderan gelombang dan kerja semula manual pada baris yang sama | Badan PBT dipilih khusus untuk profil terma ini, kekal stabil dari segi dimensi dan konsisten dari segi akustik. |
| Mengurangkan bilangan pembekal | Tiga konfigurasi elektrik diliputi oleh satu keluarga mekanikal, mengurangkan kelayakan dan beban kerja inventori. |
Pada 0.71g, buzzer menambah jisim minimum pada papan, dan susun atur pin yang ditetapkan mempercepatkan penyepaduan. Data sampel mengesahkan bahawa semua parameter berada dengan selesa dalam tetingkap yang diterbitkan.
Teknologi Pintar MEIDI telah menghasilkan komponen akustik elektromagnet dan piezoelektrik sejak 2011. Kilang bersepadu menegak syarikat di Jiangsu, China, meliputi pengacuan PBT dalaman, penggulungan gegelung ketepatan, pemasangan automatik dan ujian akustik sebaris penuh. Sistem kualiti yang diperakui ISO 9001 dan makmal kebolehpercayaan khusus menyokong ketekalan yang diperlukan oleh program industri dan automotif volum tinggi.
Setiap kumpulan pengeluaran siri QMB‑09B menjalani 100% pengesahan rintangan gegelung dan semakan statistik kekerapan resonans. Tahap tekanan bunyi disahkan terhadap minimum 85dB, dan kebolehmaterian diuji setiap J‑STD‑002. Pematuhan RoHS dan REACH dikekalkan, dengan pengisytiharan material penuh tersedia. Kod lot yang ditanda pada perumahan memberikan kebolehkesanan kembali ke tarikh pengeluaran, rekod ujian dan kelompok bahan mentah selama sepuluh tahun.
S1: Bagaimanakah cara saya memilih antara tiga model?
Mulakan dengan voltan anda yang tersedia. Untuk logik 3.3V atau litium-ion sel tunggal, QMB‑09B‑03 (16Ω) adalah kesesuaian semula jadi. Untuk rel industri atau automotif 5V, QMB‑09B‑05 atau QMB‑09B‑05 4KHZ (kedua-duanya 42Ω) mengurangkan permintaan semasa. Kemudian pilih nada: 2.7kHz untuk penembusan amaran frekuensi rendah, 4.0kHz untuk bunyi yang lebih terang dan tersendiri. Ketiga-tiganya berkongsi jejak yang sama, jadi perubahan lewat adalah mudah.
S2: Bolehkah QMB‑09B‑03 digunakan pada 5V, atau bahagian 42Ω pada 3.3V?
Mengendalikan model 16Ω di atas 4.5V mungkin memanaskan gegelung. Model 42Ω di bawah 3V akan menghasilkan tahap bunyi yang jauh lebih rendah. Jika anda memerlukan 16Ω pada 5V, tambahkan perintang siri untuk mengehadkan arus; SPL masih akan jatuh. Untuk sistem 3.3V yang memerlukan impedans yang lebih tinggi, varian 16Ω adalah padanan yang lebih baik.
S3: Apakah perbezaan praktikal antara 2.7kHz dan 4.0kHz dalam persekitaran sebenar?
2.7kHz cenderung untuk mengurangkan bunyi mekanikal frekuensi rendah, menjadikannya sesuai untuk lantai kilang dan peralatan luaran. 4.0kHz terletak lebih hampir kepada puncak sensitiviti pendengaran manusia, memberikan nada yang jelas dan mudah didiskriminasi untuk peranti perubatan, keselamatan dan pengguna dalaman. Kedua-duanya adalah sama teguh dan boleh dipercayai.
S4: Adakah panjang plumbum tersuai atau pembungkusan pita dan kekili tersedia?

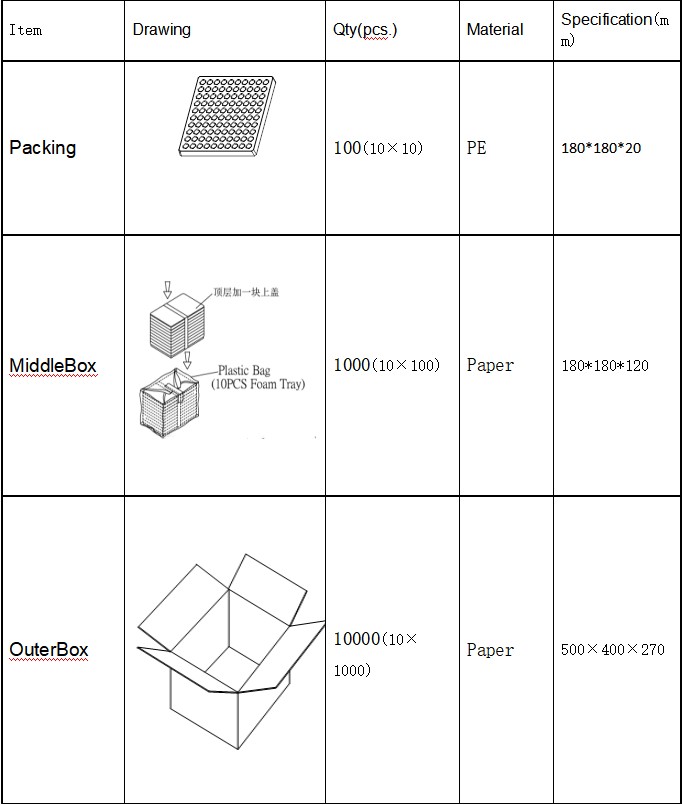

ya. MEIDI boleh membekalkan pembentukan plumbum lurus, bengkok atau mengimbangi untuk susun atur PCB bukan standard. Pita-dan-kekili bukan standard untuk bahagian lubang-lubang tetapi boleh diatur untuk garisan sisipan automatik. Kuantiti pesanan minimum dan masa memimpin berbeza-beza bergantung pada pengubahsuaian.
S5: Bolehkah saya memacu buzzer dari frekuensi resonansnya untuk nada yang berbeza?
Paras bunyi menurun dengan ketara apabila frekuensi pemacu bergerak menjauhi resonans. Untuk volum maksimum, kekal dalam lingkungan ±5% daripada 2700Hz atau 4000Hz yang dinilai. Jika aplikasi anda memerlukan rangkaian frekuensi yang luas, buzzer piezoelektrik atau pembesar suara kecil akan menjadi pilihan yang lebih sesuai.
Untuk pengesahan rujukan silang terhadap nombor alat ganti lama, sampel penilaian ketiga-tiga varian atau konfigurasi petunjuk tersuai, hubungi pasukan alat ganti MEIDI. Pertanyaan keserasian biasanya menerima jawapan dalam satu hari perniagaan, bersama dengan lukisan pinout dan nota litar pemacu.
