Pemacu gelombang persegi luaran pada 2730Hz untuk output akustik yang konsisten
Impedans gegelung 16Ω serasi dengan transistor standard dan litar pemacu MCU
Jejak standard industri 12mm untuk susun atur PCB lubang telus yang telah ditetapkan
Min. Tekanan bunyi 85dB pada 10cm di bawah keadaan pemacu yang dinilai
-20℃ hingga +70℃ julat suhu operasi untuk persekitaran industri dalaman
Perumah PPO hitam serasi dengan pematerian gelombang dan pemasangan manual

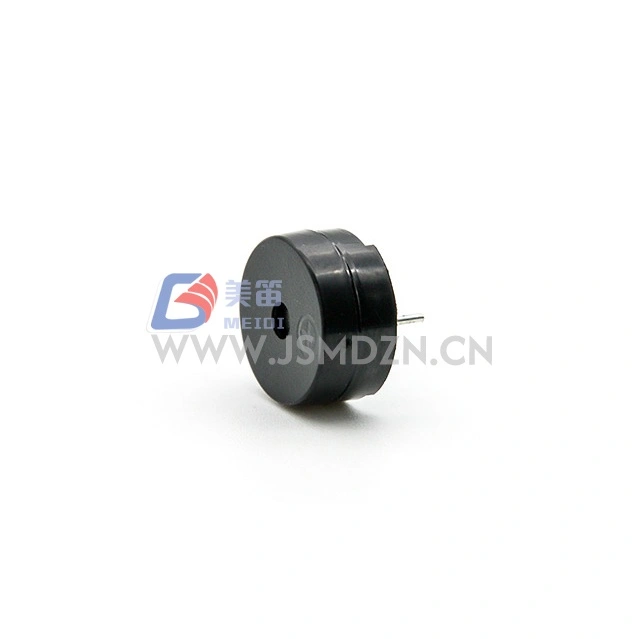

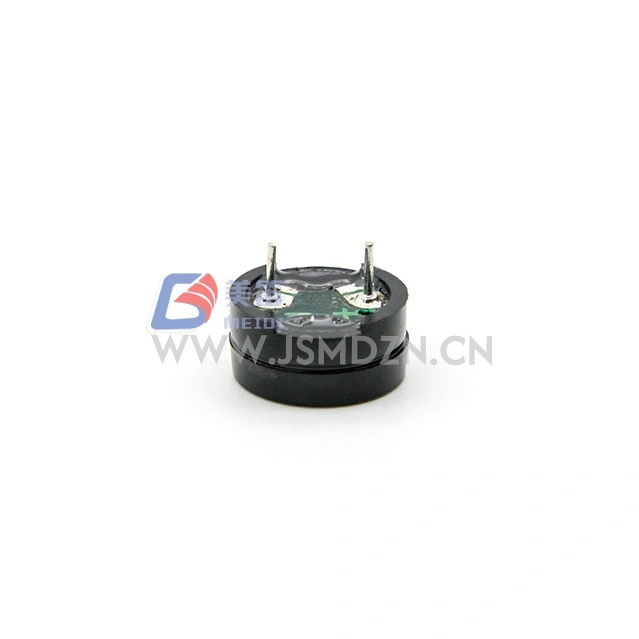

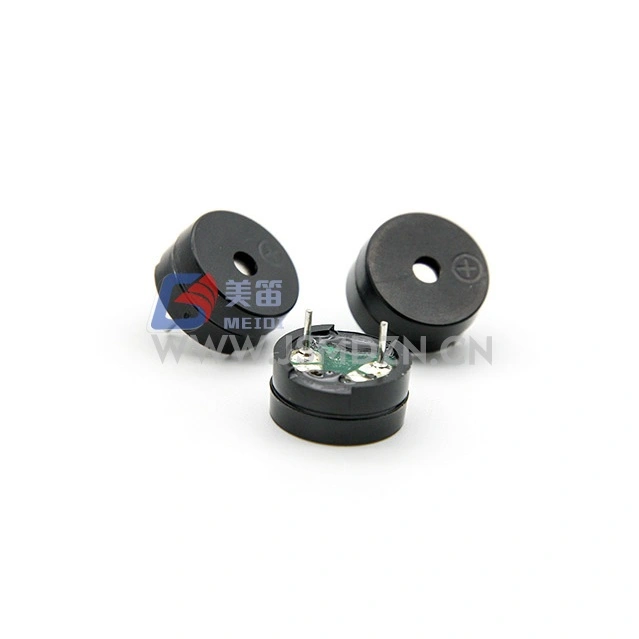

Buzzer Pasif Elektromagnet Melalui Lubang MEIDI 12mm 2730Hz ialah buzzer pasif elektromagnet yang direka untuk pemasangan melalui lubang dalam sistem elektronik yang memerlukan isyarat pemacu luaran untuk penjanaan bunyi. Pada diameter badan 12mm, buzzer ini disepadukan ke dalam susun atur PCB standard yang digunakan secara meluas dalam panel kawalan industri, sistem penggera keselamatan, peralatan pengguna dan peralatan diagnostik.
Frekuensi resonans 2730Hz menerima isyarat pemacu gelombang persegi luaran, membolehkan maklum balas akustik yang konsisten apabila dipacu pada atau berhampiran frekuensi undian. Dengan voltan terkadar 3Vo-p dan julat kendalian 2--4Vo-p, HN-1260B memberikan fleksibiliti dalam reka bentuk litar pemacu merentas sistem logik 3V dan 5V.
Rintangan gegelung 16Ω dipilih untuk memadankan transistor pengumpul terbuka biasa dan konfigurasi pemacu GPIO mikropengawal, meminimumkan keperluan untuk litar pemacu khusus. Perumahan PPO hitam menyediakan kestabilan struktur untuk pematerian gelombang melalui lubang dan proses kerja semula manual.
Seni bina pemacu luaran --- menerima isyarat gelombang persegi pada 2730Hz untuk penjanaan nada boleh atur cara; memerlukan pengujaan AC, voltan DC sahaja tidak akan menghasilkan bunyi
Faktor bentuk lubang telus standard --- diameter 12mm dengan pic pin standard industri menampung susun atur PCB sedia ada dan potongan panel hadapan
Galangan gegelung 16Ω --- sepadan dengan litar pemacu transistor NPN/PNP biasa dan output GPIO mikropengawal 3.3V/5V dengan keupayaan arus yang mencukupi
Output akustik stabil --- Min. 85dB pada 10cm apabila dipacu pada 3Vo-p, 2731Hz, 50% gelombang persegi kitaran tugas
Bahan perumahan PPO --- perumahan hitam bertolak ansur dengan pematerian gelombang dan kerja semula pematerian manual tanpa ubah bentuk
Pematuhan alam sekitar RoHS --- memenuhi keperluan bahan terhad untuk pengedaran pasaran global
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | --- |
| Voltan Ternilai | 3Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 2--4Vo-p | Puncak isyarat memandu |

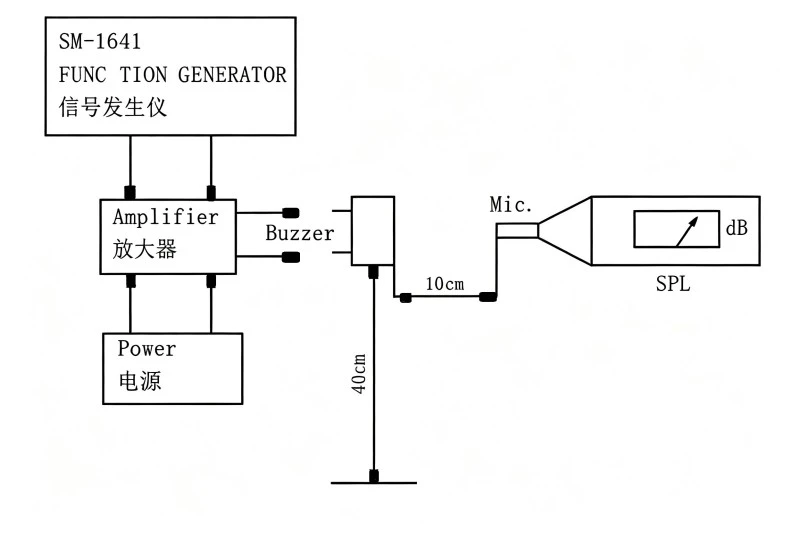

| Tahap Tekanan Bunyi | Min. 85dB | Pada 3Vo-p, 2731Hz, 50% duti, 10cm |
| Frekuensi Resonans | 2730Hz | Pada voltan terkadar |
| Rintangan Gegelung | 16 ± 4Ω | DC, 25 ℃ |
| Dinilai Semasa | Maks. 60mA | Pada 3Vo-p, 2731Hz, tugas 50%. |
| Suhu Operasi | -20℃ ~ +70℃ | Berterusan |
| Suhu Penyimpanan | -30℃ ~ +80℃ | Tidak beroperasi |

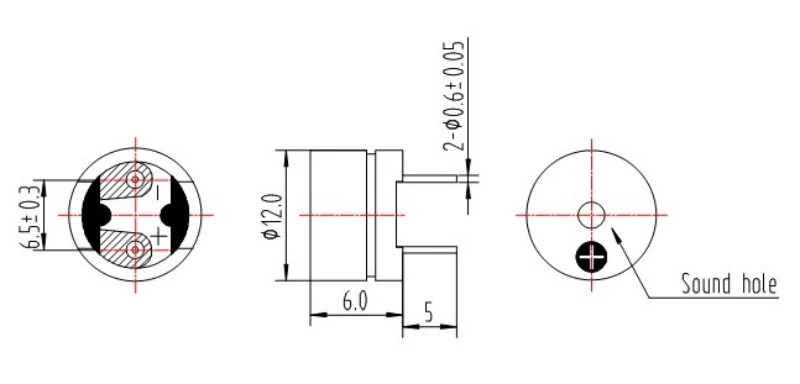

| Saiz Luaran | 12mm (diameter) | Badan tidak termasuk pin |
| Berat Bersih | lebih kurang 1.0g | tipikal |
| Bahan Perumahan | PPO hitam | --- |
| Peraturan Perlindungan Alam Sekitar | RoHS | --- |
Modul penggera panel kawalan industri yang memerlukan amaran akustik frekuensi standard
Sistem pengesanan keselamatan dan pencerobohan dengan lubang pelekap buzzer 12mm sedia ada
Papan kawalan perkakas pengguna menggunakan proses pemasangan lubang telus
Peralatan diagnostik dan ujian yang memerlukan petunjuk status boleh didengar
PLC dan sistem automasi dengan output pemacu peringkat logik 5V atau 3.3V
Unit bekalan kuasa tidak terganggu untuk amaran keadaan bateri rendah dan kerosakan
| Keperluan Reka Bentuk | Kelebihan HN-1260B |
| Susun atur PCB lubang telus yang ditubuhkan | Diameter 12mm sepadan dengan jejak standard industri dan potongan panel hadapan |
| Keserasian litar pemacu standard | Impedans gegelung 16Ω berfungsi dengan transistor biasa dan konfigurasi MCU GPIO |
| Kekerapan nada penggera yang konsisten | Kekerapan resonan 2730Hz memastikan watak akustik seragam merentas kumpulan pengeluaran |
| Fleksibiliti proses pemasangan | Perumah PPO hitam serasi dengan pematerian gelombang dan kerja semula manual |
| Pematuhan alam sekitar | Kelulusan RoHS untuk pengedaran global dan peraturan bahan terhad |
MEIDI mengeluarkan HN-1260B dengan kawalan kualiti pada setiap peringkat pengeluaran daripada reka bentuk produk, pembelian dan ujian. Kemudahan pengeluaran mengekalkan pensijilan ISO 9001, ISO 14001, dan QS 9000. Semua produk membawa tanda CE dan kelulusan RoHS.
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam penampilan dan sifat elektrik (kecuali SPL); SPL tidak boleh lebih rendah daripada 10dB di bawah SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -40 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%--95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard (3 tepi, 6 muka kotak), jatuh dari ketinggian 1.2m ke papan kayu tebal atau papan kayu keras 5cm |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap arah, 3 darjah kebebasan |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.
1. Adakah buzzer ini memerlukan isyarat pemacu luaran, atau bolehkah ia didorong dengan voltan DC?
Sebagai buzzer elektromagnet pasif, HN-1260B memerlukan isyarat AC luaran --- lazimnya gelombang persegi pada atau berhampiran 2730Hz --- untuk menjana output boleh didengar. Voltan DC sahaja tidak akan menghasilkan bunyi dan boleh merosakkan gegelung melalui aliran arus berterusan.
2. Apakah kekerapan pemanduan yang disyorkan untuk output tekanan bunyi maksimum?

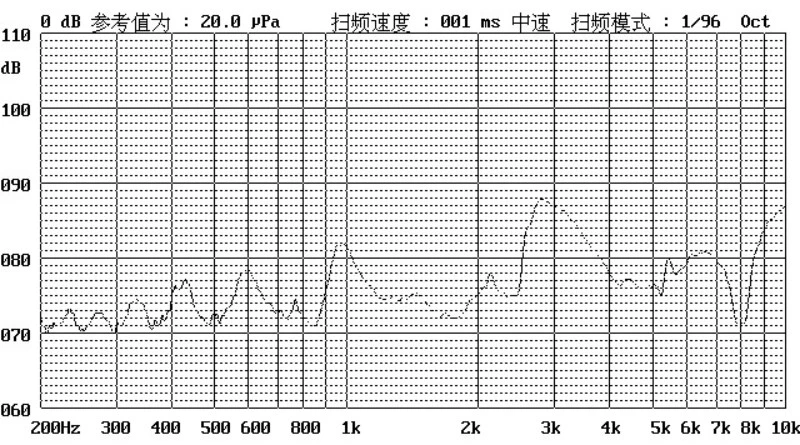

SPL maksimum berlaku pada frekuensi resonans 2730Hz. SPL berkurangan dengan ketara apabila dipacu di luar resonans. Untuk konsisten Min. Output 85dB, memandu pada 2731Hz dengan 50% gelombang persegi kitaran tugas pada 3Vo-p.
3. Apakah litar pemacu yang sesuai untuk impedans gegelung 16Ω?
Konfigurasi transistor NPN/PNP pengumpul terbuka standard dengan perintang tarik naik adalah serasi. Untuk pemacu langsung GPIO mikropengawal, sahkan port boleh sumber atau tenggelam ≥60mA. Diod flyback disyorkan apabila memandu dengan beban induktif atau litar geganti.
4. Apakah kaedah pematerian yang disyorkan untuk buzzer lubang telus ini?
HN-1260B serasi dengan proses pematerian gelombang melalui lubang standard. Untuk pematerian manual, hubungi MEIDI untuk spesifikasi suhu dan tempoh yang disyorkan untuk mengelakkan ubah bentuk perumahan.
5. Adakah frekuensi resonan tersuai atau rintangan gegelung tersedia?
Hubungi MEIDI untuk pertanyaan teknikal mengenai konfigurasi tersuai.
Untuk lembaran data teknikal, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
