Pilihan voltan dwi: 5Vo-p (30Ω) dan 12Vo-p (120Ω)
Kekerapan resonan 800Hz untuk pemacu gelombang persegi luaran
Min. Tekanan bunyi 85dB pada 10cm di bawah keadaan pemacu yang dinilai
Perumahan PBT untuk kestabilan struktur
-20℃ hingga +70℃ julat suhu operasi
Dua pilihan rintangan gegelung untuk dipadankan dengan reka bentuk litar pemacu yang berbeza

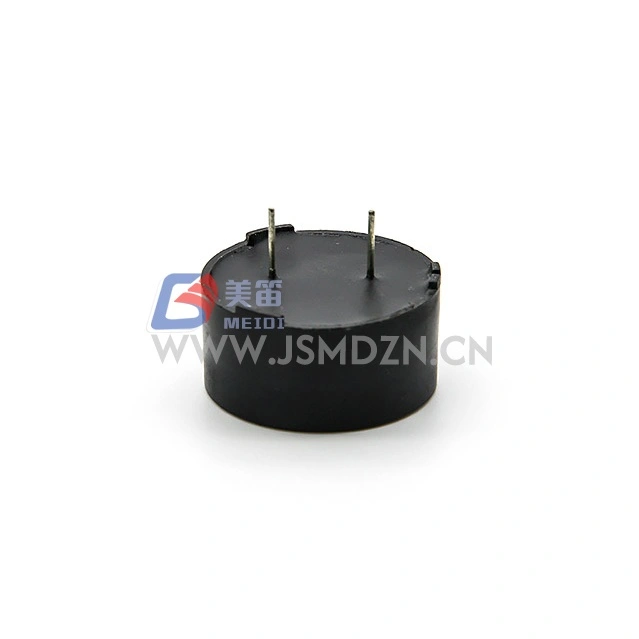

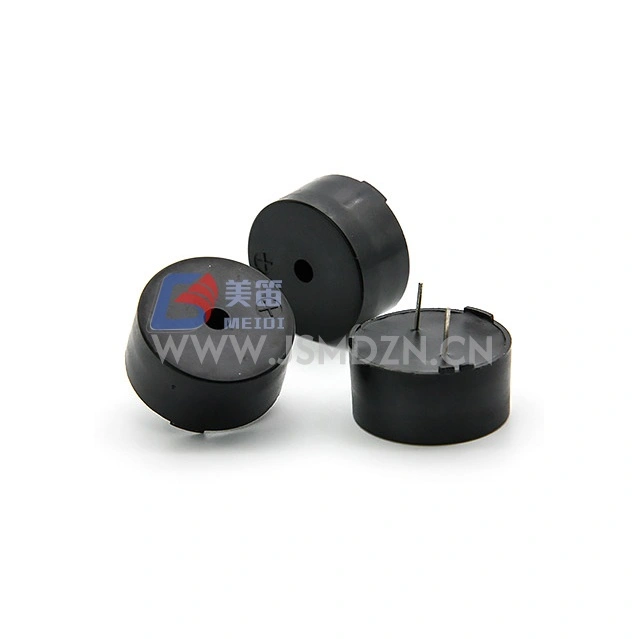

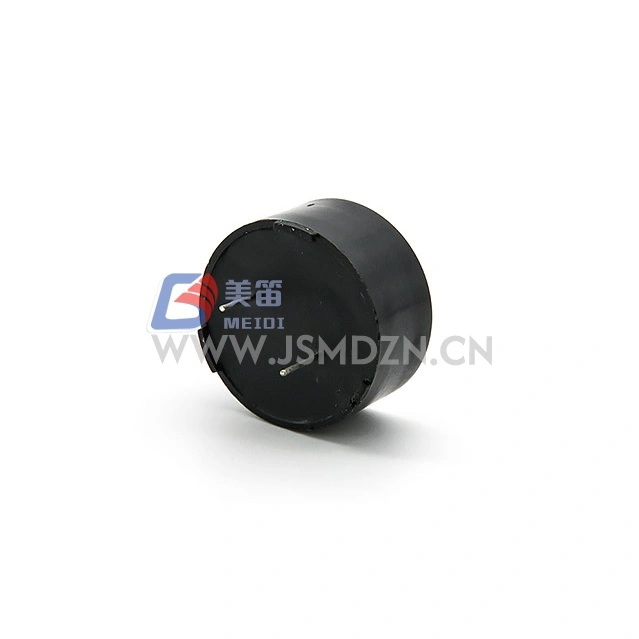

Buzzer Pasif Elektromagnet MEIDI KC2512 25mm ialah buzzer pasif elektromagnet yang direka untuk aplikasi yang memerlukan isyarat pemacu luaran untuk penjanaan bunyi. Pada diameter badan 25mm, buzzer ini memuatkan dua konfigurasi gegelung berbeza untuk disesuaikan dengan rel voltan yang berbeza dan keperluan litar pemacu.
Varian KC2512-30R beroperasi pada 5Vo-p dengan gegelung 30Ω. Varian KC2512-120R beroperasi pada 12Vo-p dengan gegelung 120Ω. Kedua-dua varian bergema pada 800Hz dan memerlukan pengujaan gelombang persegi luaran pada atau berhampiran frekuensi ini untuk prestasi akustik yang optimum.
Perumahan PBT menyediakan kestabilan dimensi merentas julat suhu operasi yang dinilai. Untuk aplikasi yang memerlukan rintangan gegelung alternatif atau penilaian voltan, hubungi MEIDI untuk konfigurasi buzzer tersuai.
Konfigurasi gegelung dwi --- pilihan 30Ω (5V) dan 120Ω (12V) untuk memadankan rel voltan sistem yang berbeza
Seni bina pemacu luaran --- menerima isyarat gelombang persegi pada 800Hz; memerlukan pengujaan AC, voltan DC sahaja tidak akan menghasilkan output yang boleh didengar

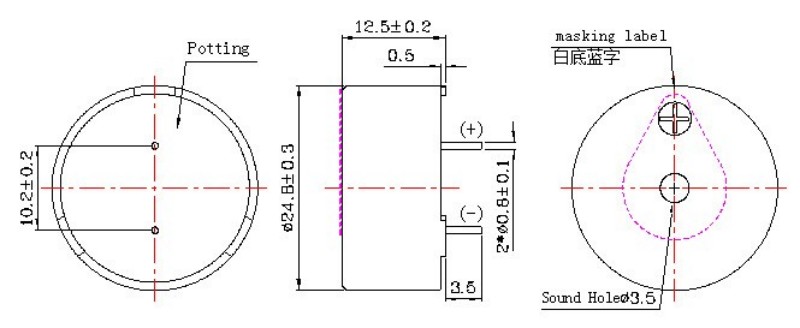

Faktor bentuk 25mm --- diameter standard untuk susun atur pemasangan panel dan PCB biasa
Output akustik stabil --- Min. 85dB pada 10cm apabila dipacu pada voltan terkadar dan frekuensi resonan dengan 50% gelombang persegi kitaran tugas
Bahan perumahan PBT --- menyediakan integriti struktur merentasi julat suhu operasi
Suhu operasi yang luas --- -20 ℃ hingga + 70 ℃
| Parameter | KC2512-30R | KC2512-120R |
| Jenis Produk | Buzzer Pasif Elektromagnet | Buzzer Pasif Elektromagnet |
| Voltan Ternilai | 5Vo-p | 12Vo-p |
| Voltan Kendalian | 3--7Vo-p | 9--14Vo-p |
| Nilai Semasa (MAX) | 30mA | 40mA |
| Min. Keluaran Bunyi pada 10cm | 85dB | 85dB |
| Rintangan Gegelung | 30 ± 5Ω | 120 ± 15Ω |
| Frekuensi Resonans | 800Hz | 800Hz |
| Bahan Perumahan | PBT | PBT |
| Suhu Operasi | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| Suhu Penyimpanan | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| Berat Bersih | 8g | 8g |
Panel kawalan industri dan sistem PLC yang memerlukan petunjuk status boleh didengar dengan litar pemacu luaran
Papan kawalan perkakas pengguna menggunakan output logik 5V atau 12V untuk fungsi penggera dan amaran
Sistem kawalan keselamatan dan akses dengan output pemacu buzzer khusus
Peralatan ujian dan pengukuran yang memerlukan maklum balas yang boleh didengar semasa urutan operasi
Bekalan kuasa dan unit UPS untuk amaran boleh didengar keadaan kerosakan
Membina sistem automasi dengan modul pemberitahuan penggera terpusat
| Keperluan Reka Bentuk | Kelebihan KC2512 |
| Keserasian rel voltan fleksibel | Varian dwi (5V/30Ω dan 12V/120Ω) |
| Watak akustik yang konsisten | Kekerapan resonans 800Hz |
| Penyepaduan pemasangan standard | Diameter 25mm untuk potongan panel biasa dan susun atur PCB |
| Padanan litar pemandu | Dua pilihan rintangan gegelung untuk keupayaan sumber/tenggelam yang berbeza |
| Ketahanan alam sekitar | Perumahan PBT dinilai untuk operasi -20 ℃ hingga + 70 ℃ |

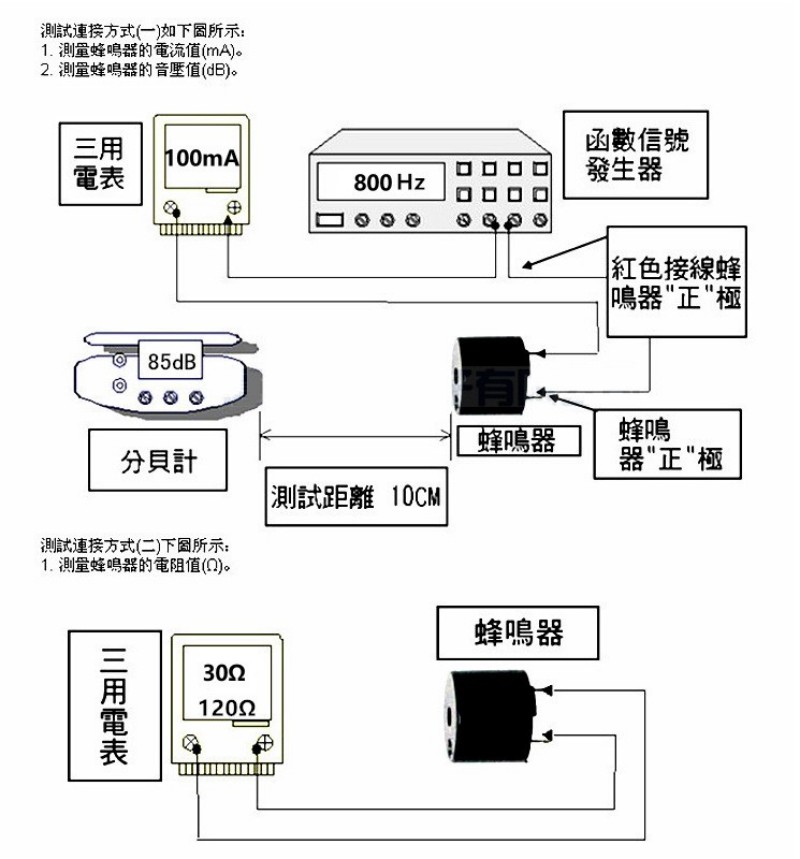

MEIDI mengeluarkan siri KC2512 dengan proses kawalan kualiti yang meliputi pemeriksaan bahan masuk, pemantauan dalam proses dan ujian elektrik akhir. Setiap kelompok pengeluaran menjalani pengesahan kekerapan resonans, rintangan gegelung dan tahap tekanan bunyi untuk mengesahkan pematuhan dengan spesifikasi lembaran data.
Siri KC2512 tertakluk kepada ujian tekanan persekitaran dan mekanikal untuk mengesahkan ketahanan di bawah keadaan operasi dan penyimpanan biasa. Selepas ujian, produk hendaklah memenuhi kriteria penerimaan tanpa kecacatan pada rupa atau sifat elektrik.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | Voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam pada 25±10℃ |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -40 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%--95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik.
1. Adakah KC2512 memerlukan isyarat pemacu luaran, atau bolehkah ia dipacu dengan voltan DC?
Sebagai buzzer elektromagnet pasif, KC2512 memerlukan isyarat AC luaran --- biasanya gelombang persegi pada atau berhampiran 800Hz --- untuk menjana output boleh didengar. Voltan DC sahaja tidak akan menghasilkan bunyi dan boleh merosakkan gegelung melalui aliran arus berterusan.
2. Varian KC2512 yang manakah harus saya pilih untuk sistem mikropengawal 5V?
Pilih KC2512-30R untuk sistem 5V. Rintangan gegelung 30Ω dinilai untuk operasi 5Vo-p dengan tarikan arus maksimum 30mA. Sahkan bahawa litar pemacu anda boleh menyumber atau menenggelamkan arus yang diperlukan, atau menggunakan peringkat penimbal transistor.
3. Apakah kekerapan pemanduan yang disyorkan untuk output tekanan bunyi maksimum?
SPL maksimum berlaku pada frekuensi resonans 800Hz. SPL berkurangan apabila dipacu di luar resonans. Untuk konsisten Min. Output 85dB, memandu pada 800Hz dengan 50% gelombang persegi kitaran tugas pada voltan terkadar untuk varian yang dipilih.
4. Apakah litar pemacu yang sesuai untuk varian 120Ω KC2512-120R?
Konfigurasi transistor pengumpul terbuka atau push-pull standard adalah serasi. Gegelung 120Ω menarik maksimum 40mA pada 12Vo-p. Untuk pemacu langsung GPIO mikropengawal, sahkan keupayaan arus port. Diod flyback disyorkan semasa memandu beban induktif.
5. Adakah rintangan gegelung tersuai atau frekuensi resonans tersedia untuk faktor bentuk 25mm?
Hubungi MEIDI untuk pertanyaan teknikal mengenai konfigurasi tersuai dalam siri KC2512 atau produk buzzer elektromagnet yang berkaitan.
Untuk lembaran data teknikal, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
| item | Spesifikasi |
| Jenis Produk | BUZZER ELEKTROMAGNETIK |
| Kuantiti | Hubungi MEIDI untuk butiran pembungkusan |
| Isipadu Karton | Hubungi MEIDI untuk butiran pembungkusan |
