A Buzzer Piezoelektrik Pasifialah komponen akustik yang padat dan cekap tenaga yang menukar isyarat elektrik kepada bunyi yang boleh didengar melalui getaran seramik piezoelektrik. Tidak seperti buzzer aktif, ia mengandungitiada pengayun dalaman— ia bergantung pada isyarat pemanduan luaran (gelombang persegi atau PWM daripada mikropengawal) untuk menghasilkan bunyi. Perbezaan seni bina tunggal itulah yang memberikan jurutera kawalan yang tepat, boleh atur cara ke atas frekuensi, nada dan corak penggera. Di Jiangsu Meidi Intelligent Technology Co., Ltd., kami telah mengeluarkan komponen ini selama lebih 15 tahun, dan panduan ini menerangkan cara buzzer piezoelektrik pasif berfungsi, ciri elektrik yang penting, tempat ia digunakan dan cara memilih model yang sesuai untuk reka bentuk anda.
Memilih elemen bunyi yang betul jarang difikirkan semula dalam produk yang direka bentuk dengan baik. Buzzer yang terlalu senyap, menarik arus terlalu banyak, atau tidak boleh ditala ke nada yang betul menjejaskan pengalaman pengguna — dan dalam peralatan keselamatan atau perubatan, ia boleh menjejaskan keseluruhan fungsi. Artikel ini memberi anda rangka kerja teknikal untuk menentukan buzzer piezo pasif dengan yakin, disokong olehdata pengeluaran MEIDI sebenarbukannya tuntutan pemasaran generik.
A buzzer piezoelektrik pasifialah transduser akustik elektronik yang menukar isyarat elektrik kepada bunyi dengan mengeksploitasi kesan piezoelektrik songsang cakera seramik. Ia tidak mempunyai litar ayunan terbina dalam, jadi ia bergantung sepenuhnya pada litar kawalan luaran untuk memberikan isyarat frekuensi. Reka bentuk itu memberi jurutera — bukan komponen — kawalan ke atas nada, irama dan corak amaran.
Cara terpantas untuk memahami buzzer piezo pasif adalah dengan membezakannya dengan adiknya yang aktif. Anbuzzer aktifmempunyai pengayun dalaman dan mengeluarkan nada tetap apabila kuasa DC digunakan. Buzzer pasif kekal senyap pada DC dan hanya berbunyi apabila diberi isyarat berselang-seli. Pertukaran adalah disengajakan: buzzer aktif lebih mudah untuk dipandu tetapi terhad kepada satu nada; buzzer pasif menuntut litar pemacu tetapi memberi ganjaran kepada anda dengan melodi, warbles dan penggera berbilang nada daripada satu bahagian kos rendah.
MEIDI membangunkan dan mengeluarkan rangkaian penuh penyelesaian buzzer piezoelektrik — pasif, aktif, SMD dan plumbum — untuk peralatan komunikasi, perkakas rumah, elektronik automotif, instrumen perubatan dan sistem keselamatan.
Prinsip operasi ialahkesan piezoelektrik terbalik. Apabila isyarat elektrik berselang-seli digunakan merentasi seramik piezoelektrik di dalam buzzer, bahan mengembang dan mengecut berulang kali. Pergerakan mekanikal tersebut menggetarkan diafragma atau seramik itu sendiri, menolak udara dan menghasilkan gelombang bunyi yang boleh didengar.
Kekerapan isyarat input secara langsung menetapkan padang output. Lebih penting lagi, setiap buzzer piezo pasif mempunyai afrekuensi resonan mekanikal- biasanya dalam2–4 kHzjulat, di mana telinga manusia juga paling sensitif. Pandu elemen pada atau hampir resonans dan ia memancarkan tahap tekanan bunyi maksimum (SPL); hanyut walaupun 10% jauh dan SPL boleh turun 6–10 dB kerana faktor Q unsur adalah tinggi (selalunya 20–60). Dalam amalan, ini bermakna anda harus memadankan kekerapan pemacu anda dengan frekuensi resonan yang dinilai bahagian itu dan bukannya menganggap "sebarang nada" sebagai sama kuat.
Oleh kerana peranti ini didorong secara luaran, ia disepadukan dengan bersih dengan mikropengawal, litar PCB dan sistem kawalan pintar — itulah sebabnya ia mendominasi produk yang memerlukan maklum balas bunyi boleh atur cara yang disesuaikan.
Ini adalah bahagian yang paling banyak dilangkau oleh artikel generik, namun ia adalah tempat buzzer piezo pasif hidup atau mati dalam reka bentuk sebenar. Anggap buzzer sebagai abeban kapasitif, bukan perintang.
Buzzer piezoelektrik pasif didorong oleh bentuk gelombang berselang-seli — gelombang persegi (biasa dalam reka bentuk terbenam) atau isyarat PWM daripada persisian pemasa. Tahap DC yang stabil menghasilkan paling banyak satu klik samar; nada mampan memerlukan ayunan berterusan. Voltan pemacu puncak ke puncak, bukan bekalan DC, menentukan kenyaringan: menggandakan Vp-p secara kasar menggandakan kuasa akustik terpancar (kira-kira +6 dB) sehingga had mekanikal seramik. Voltan pemacu biasa dijalankan3–25 V p-p, dengan 3 V, 5 V dan 12 V p-p masing-masing adalah yang paling biasa untuk reka bentuk mudah alih, pengguna dan perindustrian.
Secara elektrik, elemen piezo berkelakuan seperti kapasitor kecil - biasanya10–30 nFuntuk bahagian standard. Cabutan semasa dikuasai oleh arus anjakan yang diperlukan untuk mengecas dan menyahcas kapasitans itu pada setiap peralihan, bukan oleh aliran DC yang stabil. Hasil praktikal: buzzer piezo pasif sangat cekap (selalunya 5–10 mA) dan, tidak seperti buzzer magnetik, merekatidak memerlukan diod flyback, kerana tiada gegelung induktif untuk runtuh. Penunjuk kecil dan senyap malah boleh dipacu terus dari pin mikropengawal; penggera yang lebih kuat memerlukan transistor, MOSFET atau IC pemacu piezo khusus.
SPL yang diukur untuk buzzer piezo pasif biasanya disebut pada 10 cm dan pada frekuensi resonans (selalunya 70–90 dB untuk bahagian standard, lebih tinggi untuk elemen yang lebih besar). Oleh kerana output jatuh secara mendadak daripada resonans, satu-satunya langkah reka bentuk yang paling berharga adalah untuk mengesahkan frekuensi resonan yang dinilai bahagian dan memacunya ke sana. Sentiasa nyahkadar untuk jarak: gunakan peraturan kuasa dua songsang (SPL menurun ~6 dB setiap penggandaan jarak) apabila anda menganggarkan kenyaringan dalam telinga pada kedudukan pendengar.
Pasukan produk moden menghadapi ruang pemasangan yang ketat, belanjawan tenaga yang ketat dan keperluan untuk maklum balas pengguna yang boleh dipercayai. Buzzer piezoelektrik pasif menjawab ketiga-tiga:
Untuk peranti pintar, peralatan perubatan, elektronik pengguna atau pengawal industri, buzzer piezo pasif yang dipilih dengan baik meningkatkan kebolehgunaan dan kualiti produk yang dilihat.
Mana-mana produk yang memerlukan pemberitahuan bunyi yang jelas dan boleh diprogramkan adalah calon. Saiz dan kecekapannya yang kecil sesuai dengan pelbagai industri:
| industri | Contoh Aplikasi |
|---|---|
| Elektronik Automotif | Makluman papan pemuka, peringatan keselamatan, maklum balas sistem kawalan |
| Perkakas Rumah | Ketuhar gelombang mikro, mesin basuh, penghawa dingin, peranti rumah pintar |
| Peralatan Perubatan | Peranti pemantauan, instrumen ujian, sistem pemberitahuan pesakit |
| Peralatan Komunikasi | Penunjuk isyarat, bunyi pengesahan operasi |
| Sistem Keselamatan | Peranti penggera, kawalan akses, peralatan amaran |
Keupayaan untuk menjana berbilang nada berbeza menjadikan buzzer piezo pasif amat berharga dalam produk pintar yang mesti menyampaikan mesej berbeza — kicauan pra-penggera berbanding raungan penggera penuh — melalui satu output.
Memilih buzzer yang betul bermakna mengimbangi kekangan elektrik, akustik dan mekanikal. Padanan yang lemah menghasilkan volum yang tidak mencukupi, operasi yang tidak stabil atau kuasa yang sia-sia.
MEIDI bekerjasama dengan pelanggan untuk menala konfigurasi buzzer — memacu voltan, resonans, jejak — kepada reka bentuk produk yang tepat dan bukannya memaksa bahagian satu saiz untuk semua.
| Ciri | Buzzer Piezoelektrik Pasif | Buzzer Aktif |
|---|---|---|
| Penjanaan Bunyi | Memerlukan isyarat frekuensi luaran | Mengandungi pengayun dalaman |
| Kawal Fleksibiliti | Tinggi — menyokong nada & melodi yang berbeza | Terhad kepada satu nada pratetap |
| Kaedah Memandu | Gelombang persegi / PWM (Vp-p) | Voltan DC |
| Kecekapan Kuasa | Arus rendah (biasanya 5–10 mA) | Lebih tinggi, bergantung pada litar dalaman |
| Komponen Luaran | Tiada diod flyback; mungkin memerlukan pemandu untuk keluaran yang kuat | Tiada — bunyi di DC |
| Aplikasi Terbaik | Elektronik pintar, peranti boleh atur cara | Produk penggera & pemberitahuan ringkas |
Pilihan bergantung pada produk. Apabila penyesuaian bunyi dan kawalan pintar menjadi keutamaan, buzzer piezoelektrik pasif memberikan kelebihan yang jelas.

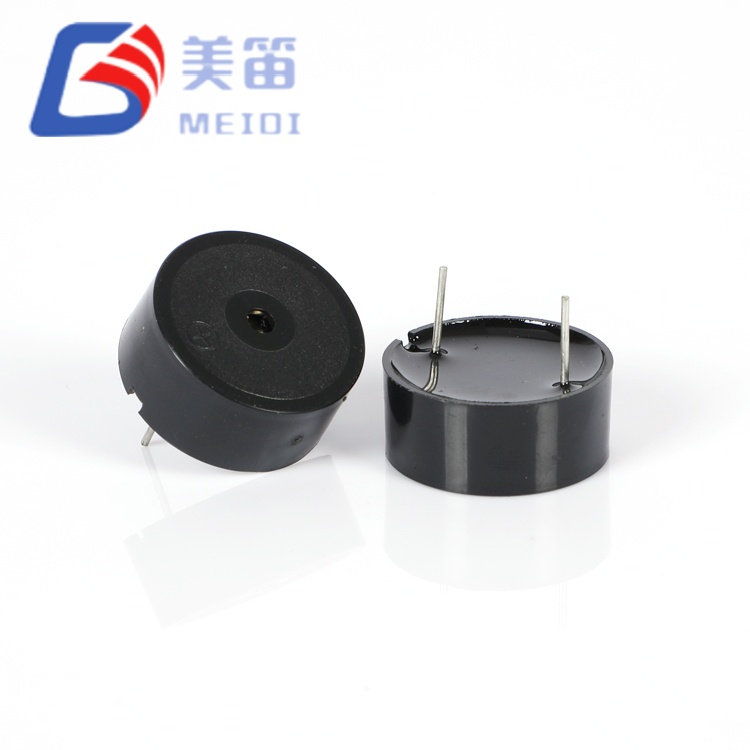

Jadual di bawah menyenaraikan wakilbuzzer piezoelektrik pasifdaripada katalog pengeluaran kami (Jiangsu Meidi Intelligent Technology Co., Ltd.). Semuanya adalah elemen piezo pemacu luaran (jenis transduser); voltan pemacu ialah isyarat puncak ke puncak yang disyorkan. SPL ialah penarafan minimum pengeluar yang diukur pada 10 cm pada resonans. Kapasitansi ditunjukkan di mana dinyatakan dalam katalog.
| Model | taip | Pandu V (Vp-p) | Kekerapan Resonans. | Min. SPL | Dimensi (mm) | Beroperasi. Julat | Penyimpanan. Julat |
|---|---|---|---|---|---|---|---|
| HNR-1295 | Piezo, pasif | 3.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ12.0 × 9.0 | -20 hingga +70 °C | -30 hingga +80 °C |
| HNR-1207PA5.0 | Piezo, pasif | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12.5 × 7.0 | -20 hingga +70 °C | -30 hingga +80 °C |
| HNR-1255PA6.5 | Piezo, pasif | 5.0 | 4000 ± 500 Hz | ≥ 80 dB | Φ12.5 × 5.5 | -20 hingga +70 °C | -30 hingga +80 °C |
| HNR-1360-7.6 | Piezo, pasif | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ13.0 × 6.0 |
-20 hingga +70 °C | -30 hingga +80 °C |
| HNR-1407PA75 | Piezo, pasif | 5.0 | 4000 ± 500 Hz | ≥ 85 dB | Φ14.0 × 7.0 | -20 hingga +70 °C | -30 hingga +80 °C |
| HND-2308P | Unsur piezo | 3.0 | 1650 ±20%Hz |
88 ± 3 dB | Φ23.0 × 8.0 | -20 hingga +70 °C | -30 hingga +80 °C |
Buzzer berkualiti tinggi bergantung pada pembuatan yang tepat, pemilihan bahan yang berdisiplin dan kawalan kualiti yang konsisten. MEIDI menggabungkan 15 tahun pengalaman pengeluaran dengan peralatan ujian automatik yang mengesahkan SPL dan kekerapan merentas kelompok. Daripada peranti pengguna padat kepada aplikasi perindustrian, produk buzzer kami dibina untuk operasi yang stabil dan hayat perkhidmatan yang panjang.
Pelanggan yang memilih MEIDI mendapat manfaat daripada sokongan teknikal profesional, pilihan produk tersuai dan bekalan yang boleh dipercayai — sama ada anda memerlukan bahagian katalog standard atau buzzer yang direka bentuk untuk resonans, voltan dan jejak tertentu.
S1: Apakah perbezaan utama antara buzzer piezoelektrik pasif dan buzzer aktif?
J: Buzzer piezoelektrik pasif memerlukan isyarat pemanduan luaran (gelombang persegi / PWM) untuk mencipta bunyi, manakala buzzer aktif mengandungi pengayun dalaman dan berbunyi secara automatik apabila kuasa DC digunakan. Jenis pasif menawarkan fleksibiliti nada; jenis aktif lebih mudah untuk dipandu.
S2: Bolehkah buzzer piezoelektrik pasif menghasilkan bunyi yang berbeza?
A: Ya. Oleh kerana bunyi dijana oleh isyarat frekuensi luaran, pereka bentuk boleh memprogramkan nada, corak dan juga melodi yang berbeza — kicauan pra-penggera berbanding raungan penggera berterusan — daripada satu komponen.
S3: Adakah buzzer piezoelektrik pasif sesuai untuk peranti berkuasa bateri?
A: Ya. Cabutan arus rendah mereka (biasanya 5–10 mA) dan sifat kapasitif menjadikannya sangat baik untuk elektronik mudah alih, peranti pintar dan produk cekap tenaga.
S4: Adakah saya memerlukan diod flyback untuk memacu buzzer piezo pasif?
J: Tidak. Elemen piezo adalah kapasitif, bukan induktif, jadi ia tidak menghasilkan lonjakan EMF terbalik. Penunjuk kecil selalunya boleh dipacu terus dari pin mikropengawal; penggera yang lebih kuat mungkin memerlukan transistor atau IC pemacu, tetapi bukan diod flyback.
S5: Apakah voltan pemacu yang perlu saya gunakan?
J: Ia bergantung pada tahap bekalan dan pemandu anda. Pilihan biasa ialah 3 V p-p (mudah alih), 5 V p-p (pengguna/MCU), dan 12 V p-p (perindustrian). Padankan frekuensi resonan yang dinilai dan hormati Vp-p maksimum bahagian untuk mengelakkan kerosakan seramik.
S6: Bolehkah MEIDI menyediakan penyelesaian buzzer piezoelektrik pasif tersuai?
A: Ya. MEIDI menyokong spesifikasi yang berbeza, voltan pemacu, frekuensi resonans dan jejak kaki, serta boleh membangunkan buzzer yang dipadankan dengan aplikasi anda.
Buzzer piezoelektrik pasif memainkan peranan penting dalam produk elektronik moden dengan menyediakan maklum balas bunyi yang cekap, fleksibel dan boleh dipercayai. Penggunaan tenaga yang rendah, reka bentuk padat dan keupayaan bunyi boleh atur cara menjadikannya pilihan pilihan di mana-mana sahaja audio tersuai penting. Di Jiangsu Meidi Intelligent Technology Co., Ltd., kami menyokong keupayaan itu dengan 15 tahun disiplin pembuatan dan spesifikasi sebenar yang boleh disahkan.
Jika anda memerlukan buzzer piezoelektrik pasif yang boleh dipercayai untuk projek anda yang seterusnya,hubungi kamihari ini. Pasukan kejuruteraan kami akan membantu anda memadankan voltan pemacu, resonans dan jejak dengan reka bentuk anda — dan membekalkan sampel percuma supaya anda boleh mengesahkan prestasi sebelum komitmen.
