Jejak kaki 6.5 mm × 3.5 mm untuk susun atur PCB berketumpatan tinggi
Kekerapan resonan 2731Hz untuk penjanaan nada dengan pemacu gelombang persegi luaran
Impedans gegelung 16Ω untuk litar pemacu tahap logik voltan rendah
Min. Tekanan bunyi 70dB pada 10cm di bawah keadaan pemacu 3Vo-p yang dinilai
Pakej pelekap permukaan untuk pemasangan pilih-dan-tempat automatik
-20℃ hingga +70℃ julat suhu operasi

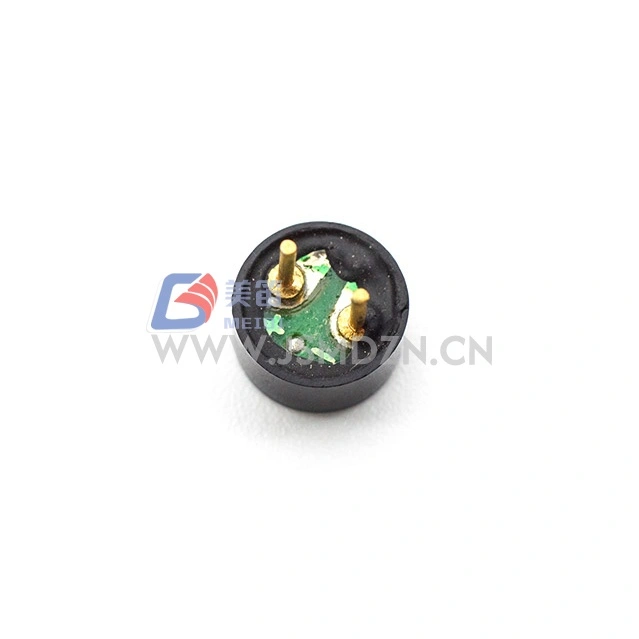

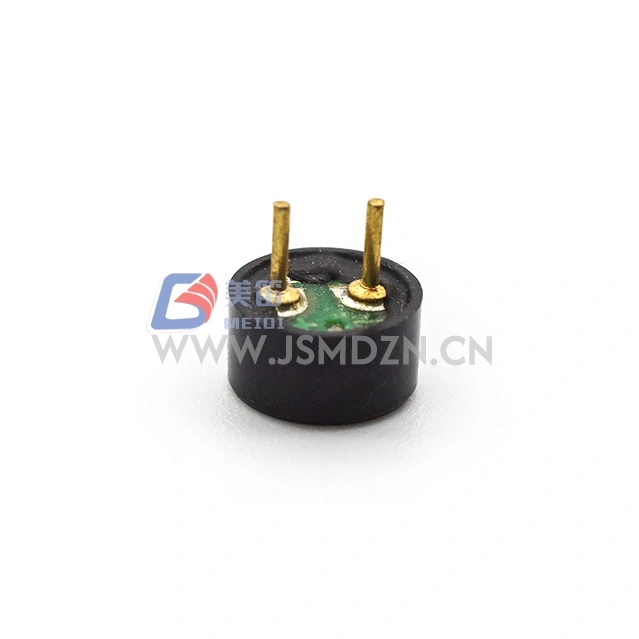

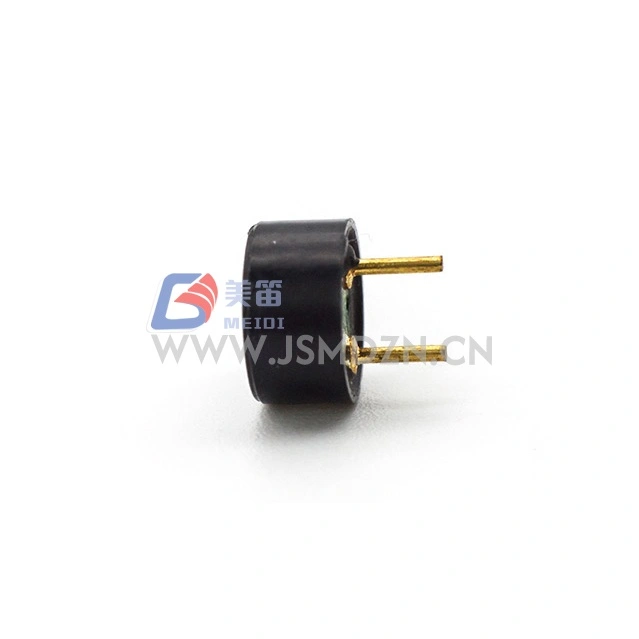

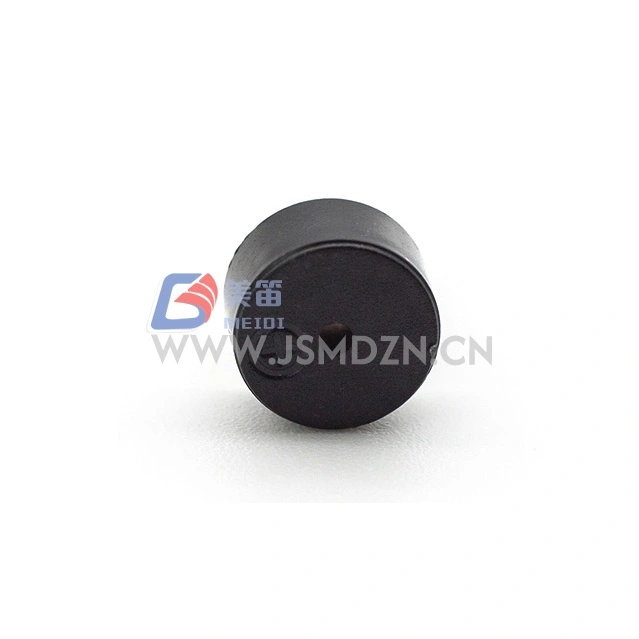

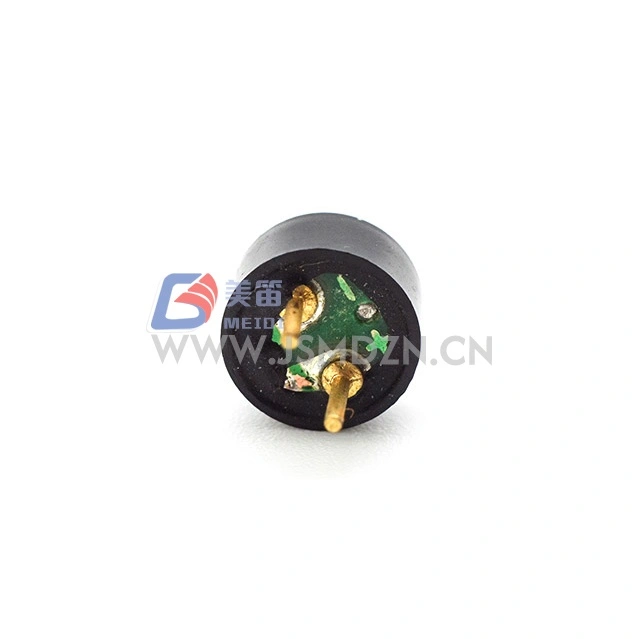

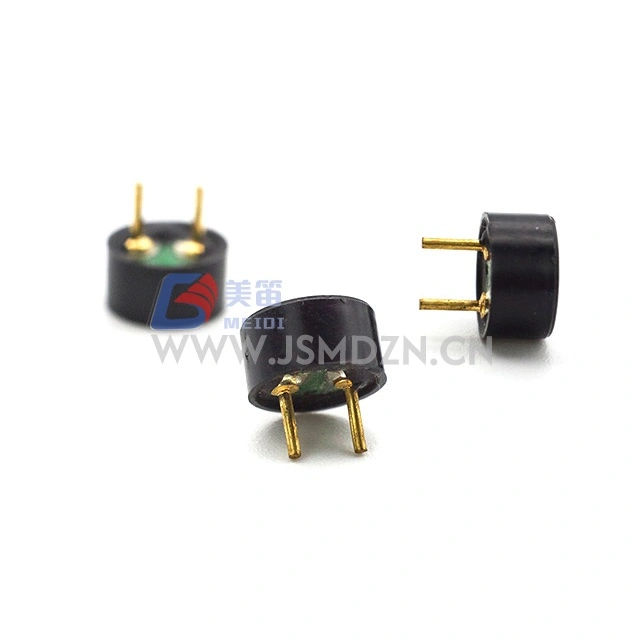

Buzzer Pasif Elektromagnet Elektromagnet MEIDI HN-6535 6.5x3.5mm SMD ialah buzzer pasif elektromagnet pelekap permukaan kecil yang direka bentuk untuk aplikasi di mana kawasan PCB berada pada tahap premium. Pada 6.5 mm × 3.5 mm, buzzer ini menduduki ruang papan yang minimum sambil memberikan maklum balas yang boleh didengar melalui pengujaan gelombang persegi luaran.
Kekerapan resonan 2731Hz menghasilkan nada yang sesuai untuk makluman kedekatan, petunjuk status dan maklum balas antara muka pengguna. Dengan voltan terkadar 3Vo-p dan julat operasi 2-5Vo-p, HN-6535 disepadukan dengan rel logik 3.3V dan 5V.
Rintangan gegelung 16Ω membolehkan pemacuan daripada pin GPIO mikropengawal atau suis transistor sisi rendah dalam reka bentuk terhad ruang. Perumahan Noryl hitam memberikan kestabilan dimensi semasa proses pematerian aliran semula. Untuk aplikasi yang memerlukan frekuensi resonans alternatif dalam faktor bentuk padat, hubungi MEIDI untuk penyelesaian buzzer SMD.

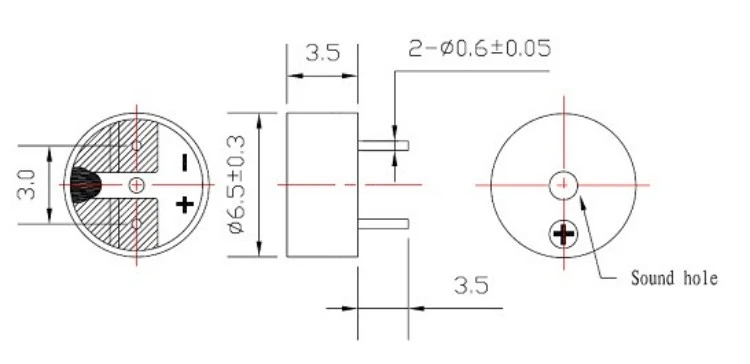

Jejak SMD miniatur --- 6.5 mm × 3.5 mm saiz badan untuk pemasangan PCB berketumpatan tinggi di mana pemasangan lubang melalui tidak praktikal
Kekerapan resonan 2731Hz --- penjanaan nada apabila dipacu dengan gelombang persegi luaran pada frekuensi undian; memerlukan pengujaan AC, voltan DC sahaja tidak akan menghasilkan bunyi
Impedans gegelung rendah --- rintangan 16Ω untuk antara muka dengan output peringkat logik 3V
Output akustik yang ditentukan --- Min. 70dB pada 10cm apabila dipacu pada 3Vo-p, 2731Hz, 50% gelombang persegi kitaran tugas
Bahan perumah Noryl --- perumah termoplastik hitam serasi dengan profil aliran semula pelekap permukaan standard
Pembinaan ringan --- kira-kira 0.5g seunit
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | --- |
| Voltan Ternilai | 3Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 2-5Vo-p | Puncak isyarat memandu |
| Dinilai Semasa | Maks. 80mA | Pada 2731Hz, tugas 50%, gelombang persegi 3Vo-p |
| Tahap Tekanan Bunyi | Min. 70dB | Pada 2731Hz, 50% duti, 3Vo-p, 10cm |
| Rintangan Gegelung | 16 ± 3Ω | --- |

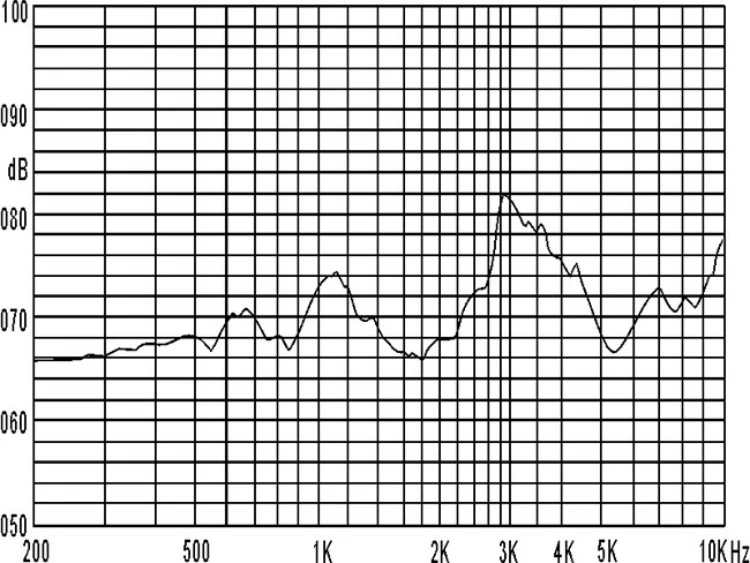

| Frekuensi Resonans | 2731Hz | Pada voltan terkadar |
| Suhu Operasi | -20℃ ~ +70℃ | --- |
| Suhu Penyimpanan | -30℃ ~ +80℃ | --- |
| Berat Bersih | lebih kurang 0.5g | --- |
| Bahan Perumahan | Noryl Hitam | --- |
| Perlindungan Alam Sekitar | RoHS | --- |

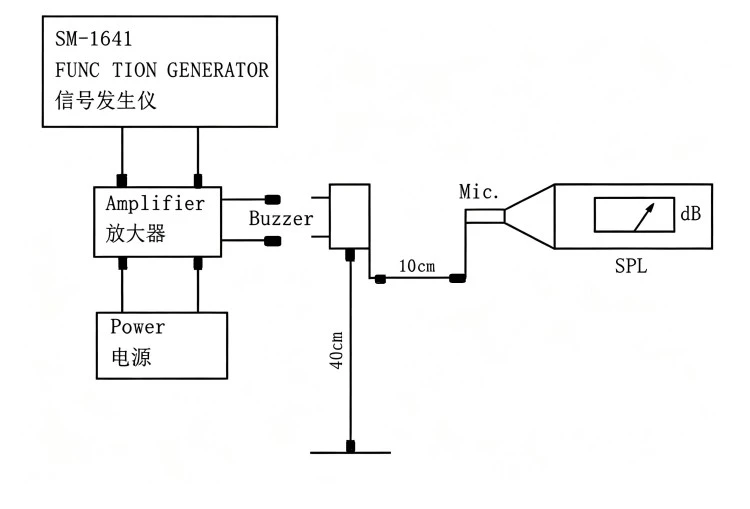

Keadaan Ujian Standard: Suhu 25±3℃, Kelembapan 60±10% R.H., Tekanan 860-1060hPa
Peranti perubatan mudah alih dan monitor kesihatan yang memerlukan makluman boleh didengar padat dalam kepungan berkuasa bateri
Penderia rumah pintar dan gerbang IoT dengan hartanah PCB terhad untuk komponen maklum balas audio
Instrumentasi pegang tangan dan peranti meter untuk nada pengesahan operasi
Penjejak elektronik dan kecergasan boleh pakai di mana ketinggian dan berat komponen dikekang
Papan kawalan perkakas padat di dapur dan peralatan rumah tangga untuk fungsi pemasa dan penggera
Terminal POS dan peranti pembayaran untuk tanda boleh didengar status transaksi
| Keperluan Reka Bentuk | Kelebihan HN-6535 |
| Susun atur PCB terhad ruang | Jejak SMD 6.5 mm × 3.5 mm meminimumkan penggunaan kawasan papan |
| Penyepaduan sistem voltan rendah | Penarafan 3Vo-p dengan julat 2-5Vo-p untuk keserasian logik 3.3V/5V |
| Pemasangan automatik volum tinggi | Pakej pelekap permukaan serasi dengan proses pilih-dan-tempat dan pengaliran semula standard |
| Aplikasi jisim rendah | lebih kurang 0.5g seunit, sesuai untuk reka bentuk mudah alih dan pegang tangan |
| Pematuhan alam sekitar | mematuhi RoHS |
MEIDI mengeluarkan HN-6535 dengan proses kawalan kualiti meliputi pemeriksaan bahan masuk, pengesahan dimensi dalam proses dan ujian parameter elektrik akhir. Keadaan ujian standard dikekalkan pada suhu 25±3℃, kelembapan relatif 60±10%, dan tekanan atmosfera 860-1060hPa untuk kebolehulangan pengukuran yang konsisten.
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam rupa dan sifat elektrik (kecuali SPL); SPL tidak boleh berkurangan lebih daripada 10dB daripada SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -30 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%–95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.
1. Apakah proses pematerian yang disyorkan untuk buzzer HN-6535 SMD?
Hubungi MEIDI untuk mendapatkan profil pematerian aliran semula yang disyorkan. Perumahan Noryl hitam serasi dengan proses pengaliran semula pemasangan permukaan standard.
2. Bolehkah HN-6535 dipacu terus dari pin GPIO mikropengawal?

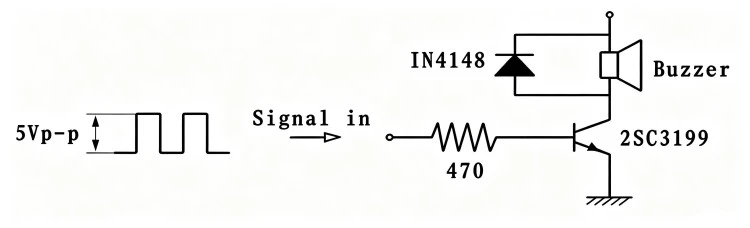

Gegelung 16Ω menarik maksimum 80mA pada 3Vo-p. Sahkan bahawa GPIO mikropengawal anda boleh menyumber atau menenggelamkan arus ini secara berterusan. Jika penarafan arus GPIO tidak mencukupi, gunakan suis NPN atau MOSFET sisi rendah dengan perintang pengehad arus.
3. Apakah yang berlaku jika buzzer digerakkan pada frekuensi selain 2731Hz?
Tahap tekanan bunyi berkurangan apabila dipacu di luar resonans. Untuk konsisten Min. Output 70dB, memandu pada 2731Hz dengan 50% gelombang persegi kitaran tugas pada 3Vo-p. Operasi yang jauh dari resonans boleh mengakibatkan pengurangan output boleh didengar dengan ketara.
4. Adakah HN-6535 sesuai untuk aplikasi penjanaan nada berterusan?
Keadaan ujian hayat menentukan 96 jam operasi berterusan pada voltan terkadar dan frekuensi resonans. Untuk aplikasi yang memerlukan tempoh operasi berterusan yang lebih lama, hubungi MEIDI untuk mendapatkan data kebolehpercayaan khusus untuk kitaran tugas anda dan keadaan persekitaran.
5. Adakah saiz pakej alternatif tersedia dengan frekuensi resonans 2731Hz yang sama?
Hubungi MEIDI untuk pertanyaan teknikal mengenai faktor bentuk alternatif dan konfigurasi gegelung dalam rangkaian produk buzzer pasif elektromagnet.
Untuk lembaran data teknikal, profil pematerian aliran semula, nota aplikasi litar pemacu atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
| item | Spesifikasi |
| Jenis Produk | BUZZER ELEKTROMAGNETIK |
| Kuantiti | Hubungi MEIDI untuk butiran pembungkusan |
| Isipadu Karton | Hubungi MEIDI untuk butiran pembungkusan |
