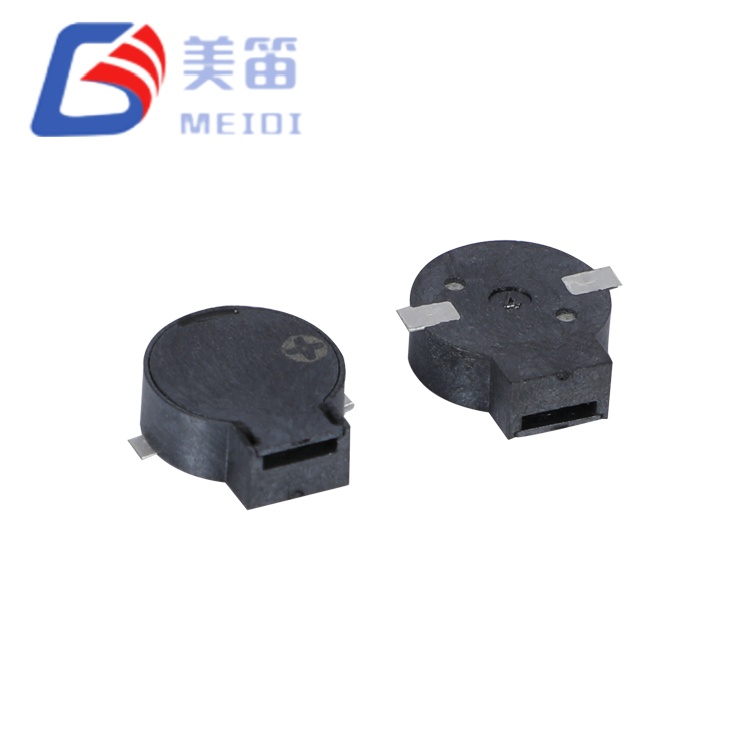

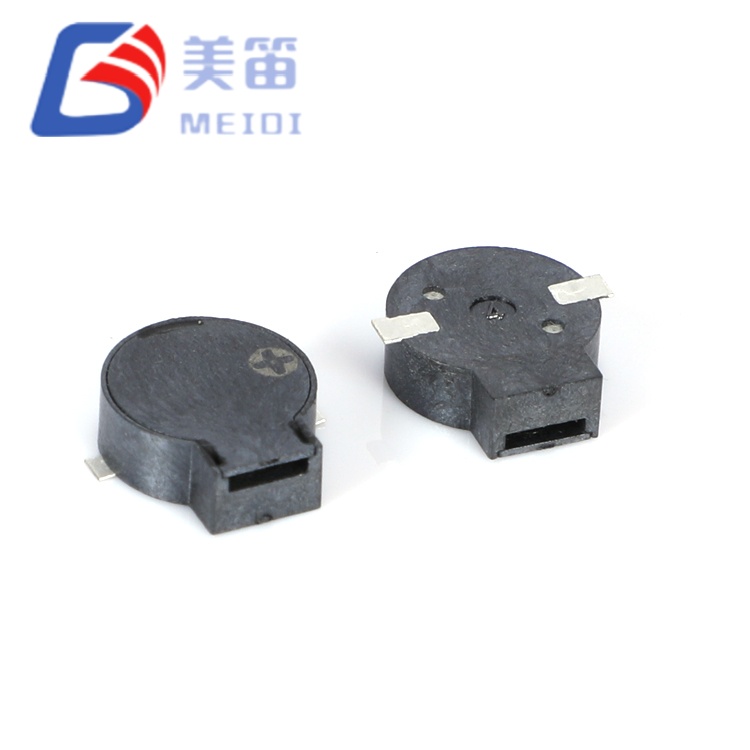

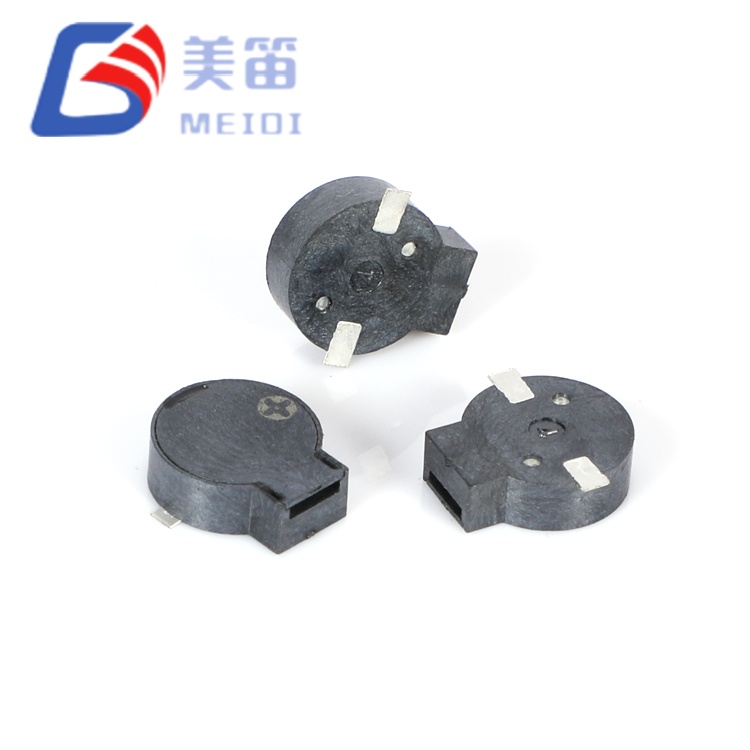

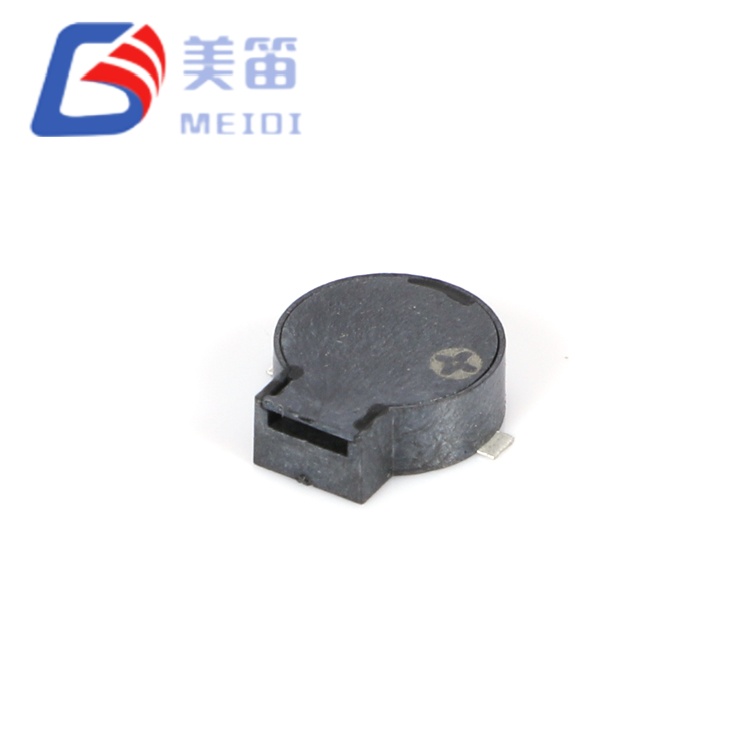

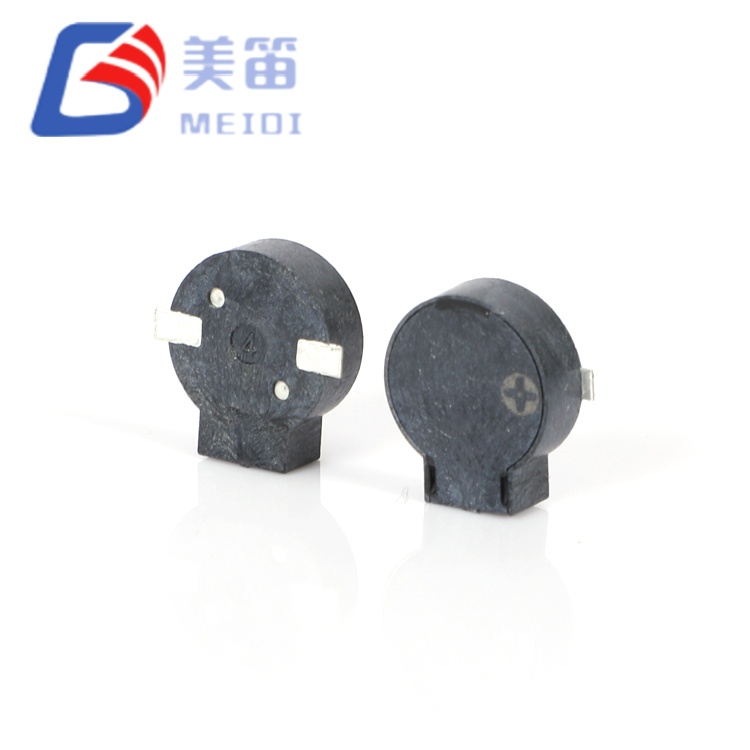

Buzzer Pasif Magnetik SMD 9*3.2mm terdiri daripada dua buzzer pasif elektromagnet yang berkongsi jejak bulat 9.0mm dengan profil 3.2mm, menawarkan jalan tengah antara alternatif ultra-langsing 2.5mm dan 4.0mm yang lebih tinggi. Dua varian impedans tersedia: model 16Ω (MLT‑9032‑16R) untuk sistem 2.5–4.5V dan model 32Ω (MLT‑9032‑32R) untuk bas 4.5–6.5V, kedua-duanya menyampaikan ≥8270 sampul bunyi pada tekanan bunyi mekanikal 82dB.
Dihasilkan di kemudahan diperakui ISO‑9001 MEIDI di Wilayah Jiangsu, ketinggian rongga 3.2mm memberikan volum resonans dalaman yang lebih tinggi berbanding dengan varian 2.5mm, meningkatkan kecekapan akustik frekuensi rendah tanpa memberi kesan ketara pada kelegaan paksi z. Diafragma 9mm bulat menjana output yang konsisten merentas kelompok pengeluaran, dengan data sampel menunjukkan nilai SPL biasanya melebihi 86dB. Perumah LCP hitam menyokong pematerian aliran semula pada 255°C dan beroperasi dari -30°C hingga +70°C, dengan keupayaan penyimpanan turun hingga -40°C untuk logistik rantaian sejuk.
| Parameter | MLT‑9032‑16R | MLT‑9032‑32R |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet | Buzzer Pasif SMD Elektromagnet |
| Voltan Ternilai | 3.6 V (o‑p) | 5.0 V (o‑p) |
| Voltan Kendalian | 2.5 – 4.5 V (o‑p) | 4.5 – 6.5 V (o‑p) |
| Keluaran Bunyi pada 10 cm | ≥ 80 dB | ≥ 80 dB |
| Arus Operasi | ≤ 100 mA | ≤ 80 mA |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Rintangan Gegelung | 16 ± 3 Ω | 32 ± 3 Ω |
| Suhu Operasi | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Suhu Penyimpanan | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

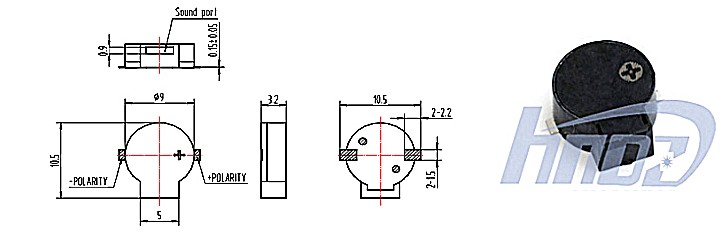

| Dimensi (Dia × H) | 9.0 × 3.2 mm | 9.0 × 3.2 mm |
| Berat badan | 0.8 g | 0.8 g |
| Bahan Perumahan | LCP hitam | LCP hitam |
| Kaedah Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
Buzzer Pasif Magnetik SMD 9*3.2mm menempati kedudukan yang disengajakan antara keluarga ultra-nipis 2.5mm MLT‑9025 dan keluarga 4.0mm MLT‑8540 yang lebih tinggi. Ketinggian rongga 3.2mm memberikan resonans Helmholtz yang dipertingkatkan pada 2700Hz berbanding dengan varian 2.5mm, memberikan kecekapan akustik yang dipertingkatkan tanpa melebihi belanjawan paksi z kebanyakan kepungan industri dan automotif. Ini menjadikannya pilihan serba boleh untuk reka bentuk di mana kelegaan menegak dikekang tetapi output akustik mesti kekal teguh.
Seni bina dwi-impedans menawarkan fleksibiliti perolehan yang sama seperti produk siri MLT yang lain: satu jejak mekanikal menyokong kedua-dua varian 16Ω dan 32Ω, membolehkan jurutera menilai rel voltan yang berbeza tanpa perubahan susun atur PCB. Varian 16Ω dioptimumkan untuk sistem logik 3.6V Li-ion dan 3.3V, manakala varian 32Ω menyasarkan bas automotif dan industri 5V, masing-masing dengan penggunaan semasa yang disesuaikan dengan kelas voltannya.
Jejak kaki 9.0mm bulat menyediakan kawasan diafragma yang lebih besar daripada alternatif 8.5mm persegi, menyumbang kepada prestasi SPL yang diukur. Jisim 0.8g memastikan pengendalian yang boleh dipercayai oleh peralatan pick-and-place standard, dan perumah LCP hitam mengekalkan kestabilan dimensi merentas julat haba penuh, menyokong kedua-dua aliran semula dan proses pematerian gelombang.
Rongga yang diperluaskan untuk pengoptimuman frekuensi rendah – ketinggian 3.2mm memberikan peningkatan volum resonans dalaman berbanding 2.5mm, meningkatkan kecekapan akustik pada 2.7kHz tanpa membesarkan jejak PCB
Platform bersatu dwi-impedans – pilihan 16Ω dan 32Ω daripada sampul mekanikal 9.0×3.2mm yang serupa, menghapuskan reka bentuk semula mekanikal apabila menilai seni bina voltan pemacu merentas generasi produk
Penembusan hingar frekuensi rendah – pusat resonan 2700Hz menyasarkan jalur 2–3kHz di mana ketumpatan spektrum hingar ambien industri diminimumkan, meningkatkan persepsi amaran dalam persekitaran jentera dan kenderaan
Kecekapan arus yang dioptimumkan voltan – 16Ω varian ≤100mA pada 3.6V; 32Ω varian ≤80mA pada 5V; mengesahkan prestasi terma dan EMI dalam kepungan sasaran
Penyimpanan cuaca sejuk yang dilanjutkan – Penarafan storan -40°C menyokong logistik arktik, peralatan altitud tinggi dan jentera yang disimpan musim sejuk tanpa kemerosotan parametrik
Perumah LCP serasi aliran semula – polimer kristal cecair hitam tahan puncak aliran semula tanpa plumbum 255±5°C dengan sehingga 3 pas, mengekalkan kestabilan dimensi merentas julat terma penuh
Automasi gudang dan robotik logistik – pengelakan perlanggaran, penyiapan pilih dan makluman dok pengecasan dalam AGV, AMR dan sistem pengisihan automatik yang beroperasi di dewan perindustrian gema tinggi
Infrastruktur pengecasan kenderaan elektrik – status sambungan, kerosakan dan nada lengkap sesi dalam kotak dinding Tahap 2 dan alas pengecas pantas DC dengan seni bina bas dalaman 5V
Peralatan kelebihan telekomunikasi – ambang terma, kegagalan kipas dan penggera lebihan kuasa dalam sel kecil 5G, unit radio jauh dan kandang backhaul luar
Dapur komersial dan peralatan perkhidmatan makanan – makluman lengkap kitaran, capai suhu dan pintu terbuka dalam ketuhar perolakan, penyejuk letupan dan dispenser minuman automatik
Sistem dalaman rel dan transit – nada halangan pintu, hentian seterusnya dan interkom kecemasan dalam tren komuter, kereta bawah tanah dan platform trem dengan subsistem terkawal 24V hingga 5V
Pengawal pam dan pemampat industri – amaran peronggaan, tekanan lampau dan selang penyelenggaraan di stesen air sisa, penyejuk HVAC dan panel pengedaran pneumatik

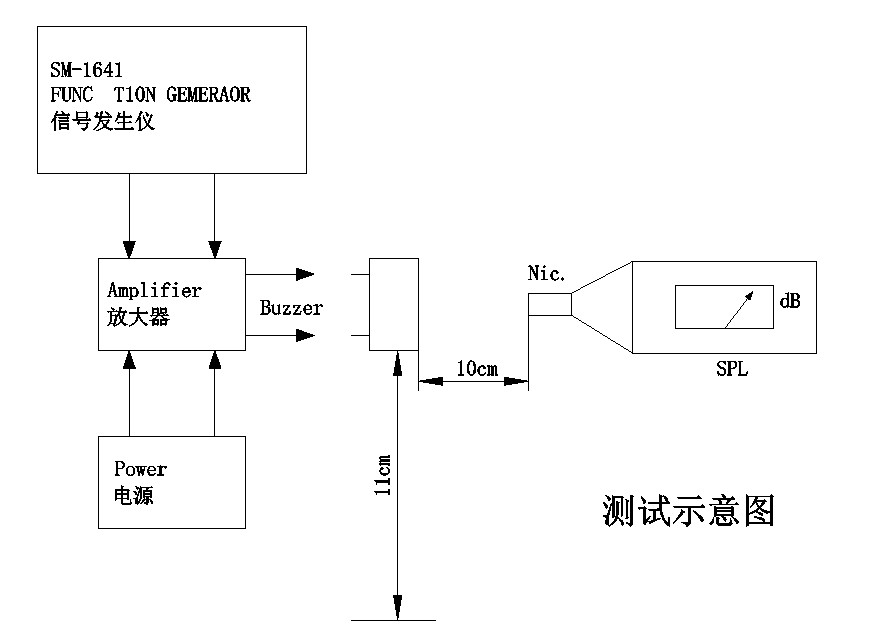

Pengesahan kelompok pengeluaran (n=10 setiap varian) di bawah keadaan standard – gelombang persegi pada voltan terkadar, frekuensi resonans, kitaran tugas 50%, ukuran medan bebas 10cm – mengesahkan pengedaran berikut:
| Varian | Julat SPL (dB) | Julat Semasa (mA) | Kekerapan (Hz) | Impedans (Ω) |
| MLT‑9032‑16R | 86.2–89.7 | 68.0–72.5 | 2700 (semua sampel) | 15.6–17.2 |
| MLT‑9032‑32R | 85.4–88.9 | 60.5–64.2 | 2700 (semua sampel) | 29.8–32.3 |
Kedua-dua varian menunjukkan sisihan kekerapan sifar merentas semua sampel, menunjukkan kawalan pembuatan matang. Julat SPL 85.4–89.7dB memberikan ruang kepala 5.4dB hingga 9.7dB melebihi minimum 80dB, menampung pengecilan kepungan dan penuaan komponen. Varian 16Ω mempamerkan SPL puncak yang lebih tinggi sedikit disebabkan oleh peningkatan penghantaran arus pada voltan terkadarnya, manakala varian 32Ω menyampaikan output setanding dengan sedutan arus yang dikurangkan, mengesahkan niat reka bentuk pengoptimuman voltan.
MEIDI menghasilkan kedua-dua varian MLT‑9032 pada barisan pemasangan SMD khusus dengan penggulungan gegelung automatik, pematerian dan penentukuran akustik. Kemudahan Jiangsu kami mengekalkan pensijilan ISO 9001:2015, dengan kawalan proses statistik digunakan pada setiap peringkat pengeluaran.
Setiap kumpulan pengeluaran menjalani ujian kelayakan seragam:
Pencirian elektrik – 100% pengesahan rintangan gegelung, arus operasi dan frekuensi resonans
Pengesahan akustik – pensampelan statistik mengesahkan SPL ≥80dB; keputusan yang diukur secara konsisten melebihi 85dB
Ketahanan iklim – 48 jam storan suhu tinggi pada +80°C, 48 jam storan suhu rendah pada -30°C dan kejutan haba 5 kitaran (-30°C ↔ +80°C, 30 minit kekal setiap ekstrem)
Tekanan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, jumlah 0.5 jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)
Rintangan kelembapan – 48 jam pada 50°C / 95% RH dengan pemulihan 2 jam dan pencirian elektrik
Rintangan haba pateri – 250°C selama 10 saat dengan kelegaan 2.0mm badan‑ke‑pateri, serta pematuhan profil aliran semula
Dokumentasi pematuhan RoHS dan REACH tersedia. Kod pengenalan lot memberikan kebolehkesanan penuh pada tarikh pengeluaran, keputusan ujian dan sijil bahan mentah.
S1: Bagaimanakah 3.2mm MLT‑9032 berbanding dengan 2.5mm MLT‑9025 dan 4.0mm MLT‑8540?
Ketinggian 3.2mm MLT‑9032 mewakili laluan tengah antara keluarga MLT‑9025 dan MLT‑8540. Output akustik adalah setanding pada ketiga-tiga (≥80dB), tetapi rongga yang lebih tinggi memberikan tindak balas off-resonans yang lebih konsisten dan mengurangkan sensitiviti terhadap pemuatan akustik penutup. Pilih MLT‑9025 untuk reka bentuk ultra‑langsing, MLT‑9032 untuk kelegaan seimbang dan MLT‑8540 untuk ruang kepala akustik maksimum di mana ruang menegak tersedia.
S2: Apakah litar pemacu yang disyorkan untuk setiap varian?

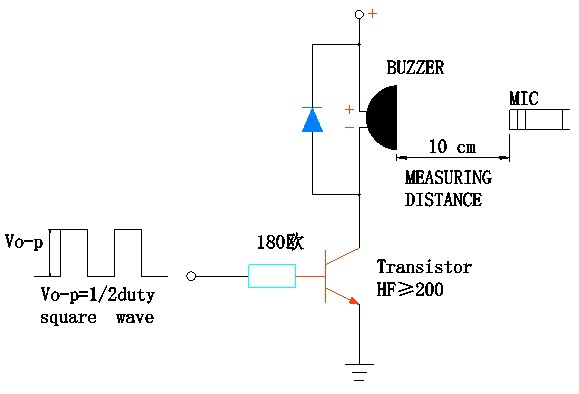

Varian 16Ω pada 3.6V menarik ≤100mA dan boleh dipacu terus daripada pin MCU GPIO yang berkebolehan (sahkan penarafan semasa pin ≥100mA) atau melalui suis transistor NPN ringkas dengan perintang asas 180Ω. Varian 32Ω pada 5V menarik ≤80mA tetapi memerlukan peringkat pemandu apabila dipacu dari logik 3.3V; daripada logik 5V, perintang asas 330Ω dengan transistor tujuan am (hFE≥ 200) menyediakan pemanduan yang mencukupi. Diod flyback (1N4148 atau serupa) merentasi gegelung adalah wajib bagi kedua-dua varian untuk melindungi elemen pemacu daripada sogokan induktif semasa pensuisan.
S3: Bolehkah MLT‑9032 menggantikan buzzer magnet melalui lubang dalam reka bentuk sedia ada?
Ya, dengan semakan susun atur PCB dari lubang-lubang ke pad SMD. Jejak pekeliling 9.0mm menduduki kawasan papan yang kurang daripada buzzer lubang telus 12mm biasa sambil menghilangkan lubang yang digerudi dan sisipan manual. Output akustik (≥80dB) memenuhi atau melebihi banyak kesetaraan lubang tembus 12mm. Pertimbangan reka bentuk utama ialah pemindahan litar pemacu: buzzer lubang melalui selalunya beroperasi pada 12V dengan pengayun dalaman, manakala MLT‑9032 memerlukan pengujaan 2.7kHz luaran pada 3.6V atau 5V. Output PWM mikropengawal atau pengayun ringkas menggantikan pemacu berayun sendiri.
S4: Adakah ketinggian 3.2mm serasi dengan penutup telefon pintar dan tablet standard?
Profil 3.2mm melebihi belanjawan paksi z kebanyakan telefon pintar moden (biasanya 2.0–2.5mm di atas PCB) tetapi sesuai dengan selesa dalam tablet, komputer riba, pegang tangan industri dan penutup dalaman automotif di mana kelegaan 4.0–6.0mm adalah perkara biasa. Untuk elektronik pengguna ultra-nipis, keluarga MLT‑9025 (2.5mm) atau MLT‑5020 (2.0mm) adalah lebih sesuai. MLT‑9032 menyasarkan aplikasi yang prestasi akustik melebihi kelangsingan mutlak.
S5: Adakah frekuensi resonan tersuai atau nilai impedans tersedia untuk program OEM?
ya. MEIDI menyokong penyesuaian OEM/ODM termasuk nilai impedans perantaraan, frekuensi resonan yang diubah suai (julat 2.0–3.5kHz), warna perumahan alternatif untuk pengenalan visual dan pembungkusan pita dan kekili tersuai. Kuantiti pesanan minimum dan masa memimpin dikenakan. Hubungi pasukan jualan kami untuk membincangkan keperluan khusus dan minta sebut harga untuk konfigurasi tersuai.
S6: Apakah jangka hayat akustik biasa di bawah operasi berterusan?
Kelayakan standard termasuk 96 jam operasi berterusan pada 25°C dengan gelombang persegi kitaran tugas 50%. Untuk aplikasi nada berterusan tanpa had, MEIDI mengesyorkan mengehadkan kitaran tugas kepada 50% atau melaksanakan corak amaran terputus-putus (cth., 1saat dihidupkan, 3saat dimatikan) untuk mengurangkan pemanasan gegelung dan memanjangkan hayat perkhidmatan. Data ujian seumur hidup lanjutan untuk keadaan operasi tertentu tersedia atas permintaan.
Untuk dokumentasi teknikal yang lengkap, pengesyoran jejak PCB, litar pemacu rujukan untuk kedua-dua varian impedans atau harga volum, hubungi Sokongan Kejuruteraan MEIDI. Sampel kejuruteraan bagi kedua-dua varian 16Ω dan 32Ω tersedia untuk projek pembangunan yang layak.
Pasukan kejuruteraan aplikasi kami biasanya bertindak balas dalam satu hari perniagaan dengan panduan profil aliran semula, nota penyepaduan penutup akustik dan sokongan reka bentuk yang disesuaikan dengan voltan dan keperluan semasa anda.
