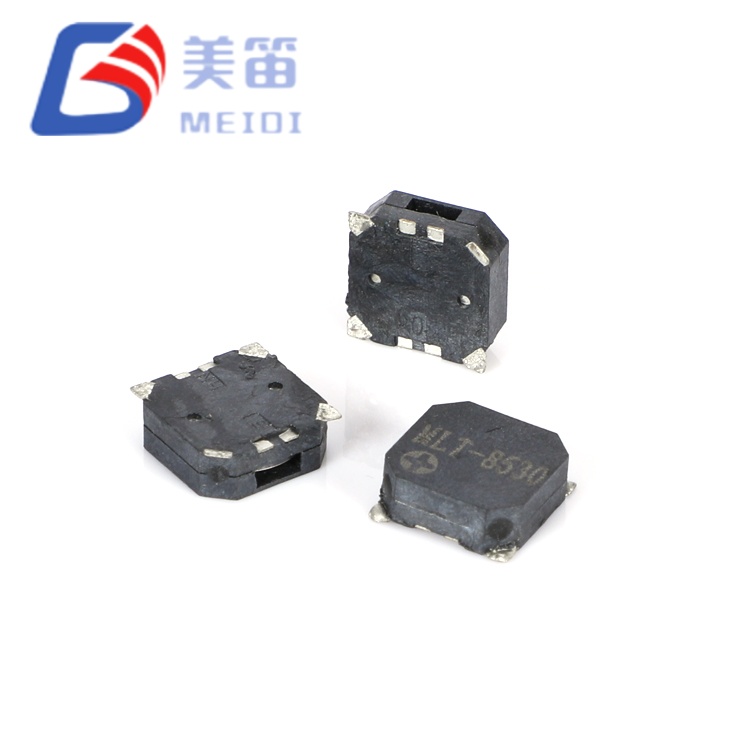

Buzzer Pasif Magnet Pelekap Permukaan 8.5*8.5*3mm

MLT‑8530‑16R ialah Buzzer Pasif Magnetik Pelekap Permukaan 8.5*8.5*3mm yang direka bentuk untuk aplikasi di mana output akustik tidak boleh terjejas oleh kekangan pemasangan permukaan. Dengan tahap tekanan bunyi terukur 92.5–95.3dB pada 10sm, komponen ini menghampiri prestasi buzzer magnet lubang telus yang lebih besar sambil mengekalkan keserasian SMT penuh – menjadikannya sesuai untuk sistem penggera industri, infrastruktur keselamatan awam dan pemasangan amaran jentera berat.

Dikilangkan di kemudahan Jiangsu MEIDI, MLT‑8530‑16R menampilkan impedans gegelung 16±3Ω dan frekuensi resonan 2700±200Hz dengan toleransi frekuensi yang diperketatkan untuk watak tonal yang konsisten merentas kumpulan pengeluaran. Voltan berkadar 3.6V (julat 2.5–4.5V) menyokong sistem bateri Li‑ion dan rel logik 5V, manakala perumah LCP hitam menahan pematerian aliran semula pada 255°C dan beroperasi dari -30°C hingga +70°C. Setiap unit menjalani 100% pengesahan elektrik dan akustik, dengan data kumpulan sampel yang mengesahkan nilai SPL secara konsisten melebihi 92dB - memberikan margin yang besar melebihi spesifikasi minimum 85dB.

Pembeza Prestasi

Diafragma SMD terbesar dalam siri MLT – perumahan persegi 8.5mm menampung kawasan membran bergetar maksimum, memberikan tekanan bunyi SMD tertinggi yang boleh dicapai

Toleransi frekuensi ±200Hz yang diperketatkan – 33% pengurangan dalam variasi kelompok-ke-kelompok memastikan karakter tona yang konsisten untuk pemasangan berbilang unit

Output 92.5–95.3dB yang diukur – prestasi empirikal melebihi spesifikasi 85dB sebanyak 7.5–10.3dB, memberikan ruang kepala akustik yang besar

Ketinggian rongga dilanjutkan 3.0mm – volum dalaman meningkat meningkatkan kecekapan resonans 2.7kHz tanpa mengembangkan jejak

Galangan 16±3Ω – dioptimumkan untuk sistem Li‑ion 3.6V dan rel logik 5V dengan permintaan semasa yang sederhana

Sampul terma lanjutan – -30°C hingga +70°C julat operasi mengatasi had gred pengguna untuk kebolehpercayaan industri

Kawasan Permohonan

Sistem penggera dalaman komersial – pemberitahuan boleh didengar dalam bangunan pejabat, ruang runcit dan persekitaran dalaman terkawal di mana ambang minimum SPL diperlukan; tidak sesuai untuk aplikasi keselamatan kebakaran yang memerlukan pensijilan UL/EN 54 tanpa pengesahan tahap sistem tambahan

Jentera perindustrian berat – pengelakan perlanggaran, pergerakan kren dan amaran operasi akhbar dalam persekitaran melebihi 85dB hingar ambien di mana buzzer standard tidak dapat didengari

Infrastruktur keselamatan dan keselamatan awam – pencerobohan perimeter, kawalan rusuhan dan sistem pemberitahuan massa yang memerlukan perhatian pendengaran segera

Penunjuk panel kawalan marin – isyarat boleh didengar dalam konsol jambatan tertutup, peralatan navigasi dan panel kawalan dalaman dengan perlindungan alam sekitar bertaraf IP; bukan untuk pendedahan cuaca langsung

Peralatan industri ruang terkurung – amaran kedekatan kenderaan dan amaran proses dalam gudang tertutup dan persekitaran kilang

Peralatan pemprosesan pertanian dalaman – amaran operasi dalam pengendalian bijirin, pengasingan dan mesin pembungkusan dalam kemudahan tertutup

Pembuatan & Kawalan Kualiti

MEIDI mengeluarkan MLT‑8530‑16R pada barisan pemasangan SMD khusus yang menampilkan penggulungan gegelung automatik, pematerian dan penalaan akustik. Kemudahan Jiangsu kami beroperasi di bawah pengurusan kualiti ISO 9001:2015, dengan kawalan proses statistik digunakan pada setiap peringkat pengeluaran.

Setiap kumpulan pengeluaran menjalani kelayakan komprehensif:

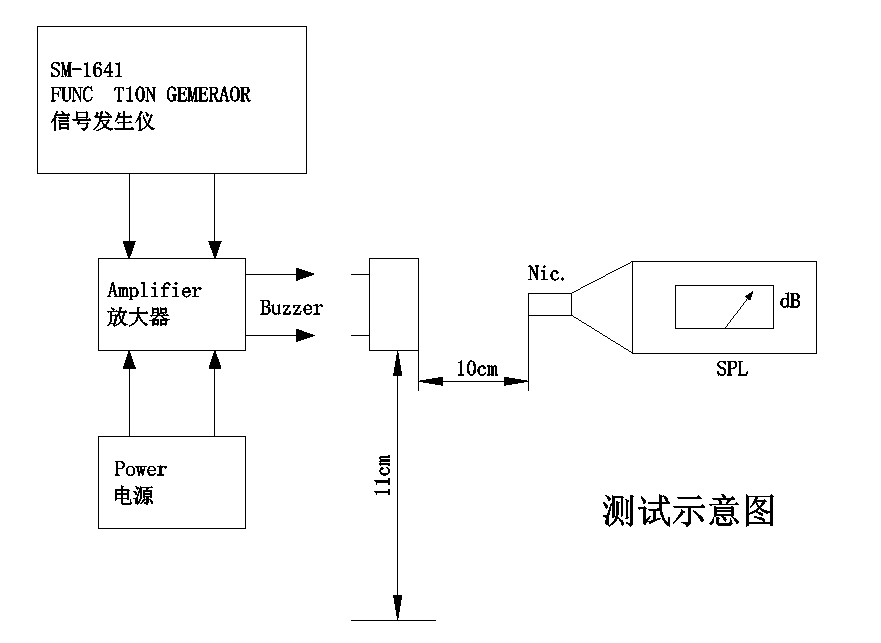

Pengesahan akustik – 100% pengukuran SPL pada voltan terkadar; kumpulan sampel mengesahkan 92.5–95.3dB, melebihi minimum 85dB

Kestabilan frekuensi – persampelan statistik pada 2700±200Hz; sampel pengeluaran secara konsisten mengukur 2700Hz, menunjukkan ketepatan frekuensi pusat

Pemeriksaan rintangan gegelung – pengesahan 16±3Ω; nilai yang diukur biasanya 15.7–16.4Ω

Penyimpanan suhu tinggi – 48 jam pada +80±2℃; pemulihan parameter penuh selepas penstabilan ambien selama 2 jam

Penyimpanan suhu rendah – 48 jam pada -30±2℃; pengaktifan disahkan pada minimum 2.5V

Kitaran kejutan terma – 5 peralihan antara -30℃ dan +80℃ dengan 30‑minit kekal pada setiap ekstrem

Pengesahan tegasan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, kumulatif 0.5jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)

Rintangan kelembapan – 48 jam pada 50±5℃ / 90–95% RH dengan pemulihan 2 jam dan pencirian elektrik

Rintangan haba pateri – 250±5℃ selama 10±0.5saat dengan kelegaan 2.0mm badan‑ke‑pateri

Dokumentasi pematuhan RoHS dan REACH tersedia atas permintaan. Kod pengenalan lot membolehkan kebolehkesanan penuh ke tarikh pengeluaran, rekod ujian dan kelompok bahan mentah.

Soal Jawab Teknikal

S1: Bagaimanakah MLT‑8530‑16R dibandingkan dengan 7.5mm MLT‑7525‑16R dalam siri yang sama?

Kedua-dua komponen berkongsi parameter elektrik yang sama (16Ω, 2.5–4.5V, 2700Hz) dan ketinggian 3.0mm yang sama. MLT‑8530‑16R menduduki tapak kaki persegi 8.5mm yang lebih besar berbanding 7.5mm untuk MLT‑7525‑16R, dengan output akustik yang sama lebih tinggi – diukur 92.5–95.3dB berbanding 86–88dB. Keputusan pemilihan adalah pertukaran langsung antara ketersediaan kawasan PCB dan SPL yang diperlukan. Untuk aplikasi di mana tapak kaki yang lebih besar boleh diterima, MLT‑8530‑16R menyediakan ruang kepala akustik yang lebih besar dengan ketara. Kedua-dua komponen berkongsi keserasian aliran semula LCP dan penarafan suhu lanjutan yang sama.

S2: Apakah litar pemacu yang disyorkan untuk MLT‑8530‑16R?

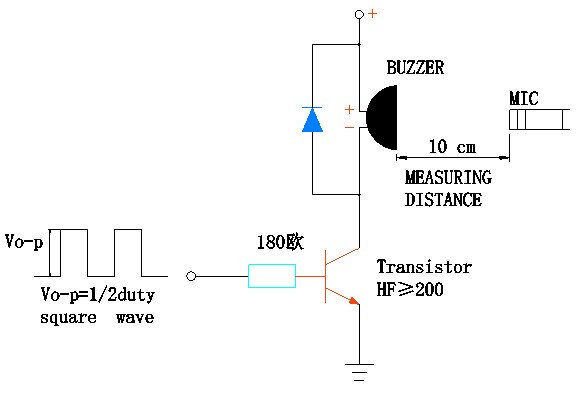

Gelombang persegi 2700Hz dengan kitaran tugas 50% dan amplitud 3.6V menghasilkan output akustik maksimum. Impedans 16Ω membolehkan pemacu terus dari banyak pin MCU GPIO, dengan syarat ia boleh mendapatkan arus puncak ≥100mA. Untuk aplikasi di mana arus GPIO terhad, transistor NPN kecil (cth., 2N3904 atau BC547) dengan perintang asas 1kΩ dan diod flyback (1N4148) merentasi gegelung menyediakan pemacu kos rendah yang teguh. Diod flyback melindungi transistor daripada pancang voltan induktif yang dijana semasa pensuisan.

S3: Bolehkah MLT‑8530‑16R digunakan dalam persekitaran luar atau mudah lembap?

Komponen itu sendiri dinilai untuk operasi tidak pemeluwapan 90–95% RH setiap ujian rintangan kelembapan (48j pada 50°C / 95% RH). Walau bagaimanapun, ia tidak tertutup rapat dan tidak boleh terdedah kepada kelembapan langsung atau rendaman. Untuk aplikasi luar, buzzer hendaklah dipasang di dalam kepungan bertaraf IP dengan port akustik yang sesuai (cth., membran atau labirin) yang membolehkan penghantaran bunyi sambil menghalang kemasukan air. MEIDI menawarkan salutan konformal sebagai pilihan tersuai untuk pesanan volum - hubungi pasukan kejuruteraan kami untuk membincangkan keperluan perlindungan kemasukan.

S4: Apakah kepentingan toleransi frekuensi ±200Hz berbanding ±300Hz?

Toleransi yang diperketatkan mewakili pengurangan 33% dalam varians frekuensi merentas kelompok pengeluaran. Dalam aplikasi unit tunggal, perbezaannya adalah halus dari segi persepsi. Dalam pemasangan berbilang unit – seperti panel penggera dengan berbilang pembunyi, sistem keselamatan dengan annunciator teragih, atau reka bentuk akustik tatasusunan berperingkat – variasi frekuensi yang dikurangkan meminimumkan corak degupan yang boleh didengar yang berlaku apabila nada serupa berinteraksi. Hasilnya ialah watak akustik profesional yang lebih koheren yang menunjukkan konsistensi dan kebolehpercayaan.

S5: Adakah variasi frekuensi atau impedans tersuai tersedia untuk pesanan OEM?

ya. MEIDI menyokong penyesuaian OEM untuk pesanan volum, termasuk frekuensi resonans alternatif (dalam 2.0–4.0kHz), nilai impedans gegelung tersuai dan bahan atau warna perumahan khusus. Kuantiti pesanan minimum dan masa pendahuluan berbeza mengikut skop penyesuaian. Hubungi pasukan sokongan OEM kami dengan spesifikasi anda untuk penilaian kebolehlaksanaan dan sebut harga.

S6: Apakah jangka hayat operasi yang dijangkakan di bawah pengujaan berterusan?

Kelayakan standard termasuk 96 jam operasi berterusan pada 25°C dengan gelombang persegi kitaran tugas 50% pada voltan terkadar. Untuk aplikasi nada berterusan tanpa had, MEIDI mengesyorkan mengehadkan kitaran tugas kepada 50% atau melaksanakan corak amaran terputus-putus (cth., 1saat dihidupkan, 3saat dimatikan) untuk mengurangkan pemanasan gegelung dan memanjangkan hayat perkhidmatan. Data ujian seumur hidup lanjutan untuk keadaan operasi tertentu tersedia atas permintaan – hubungi pasukan kejuruteraan aplikasi kami dengan kitaran tugas sasaran anda dan profil suhu ambien.
