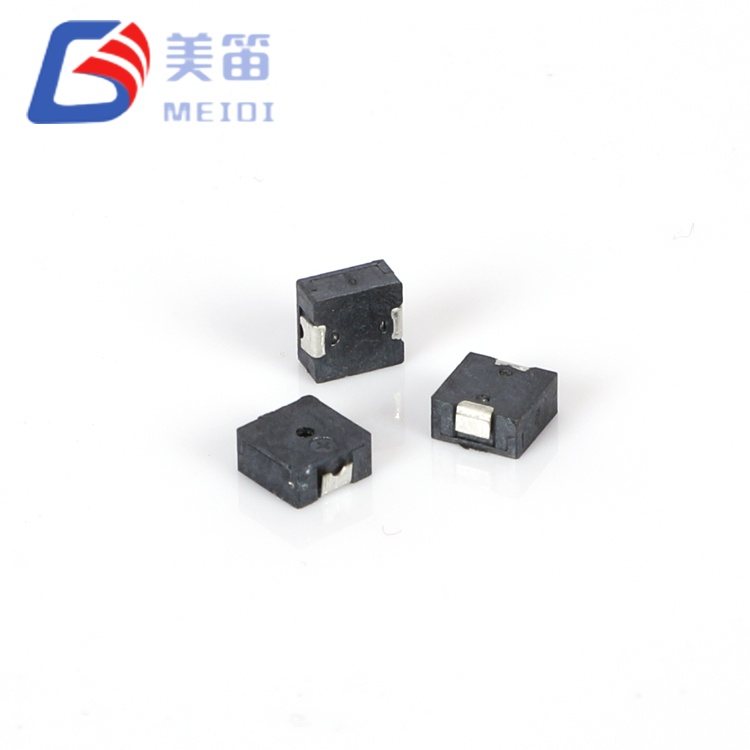

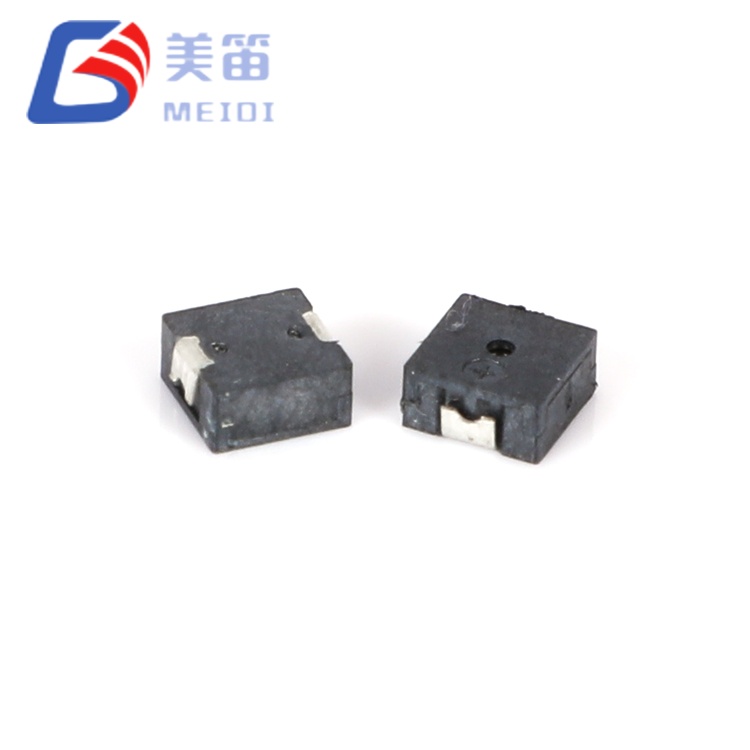

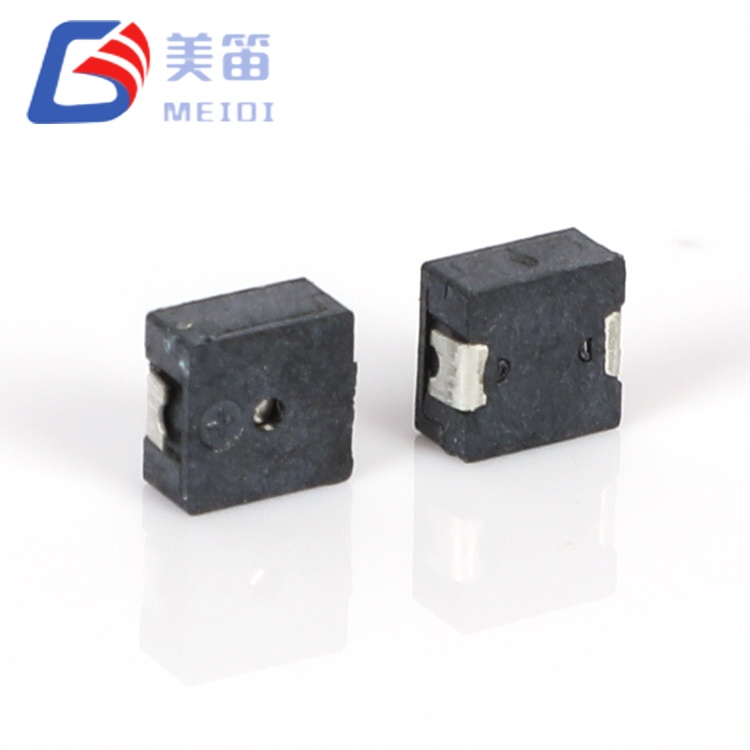

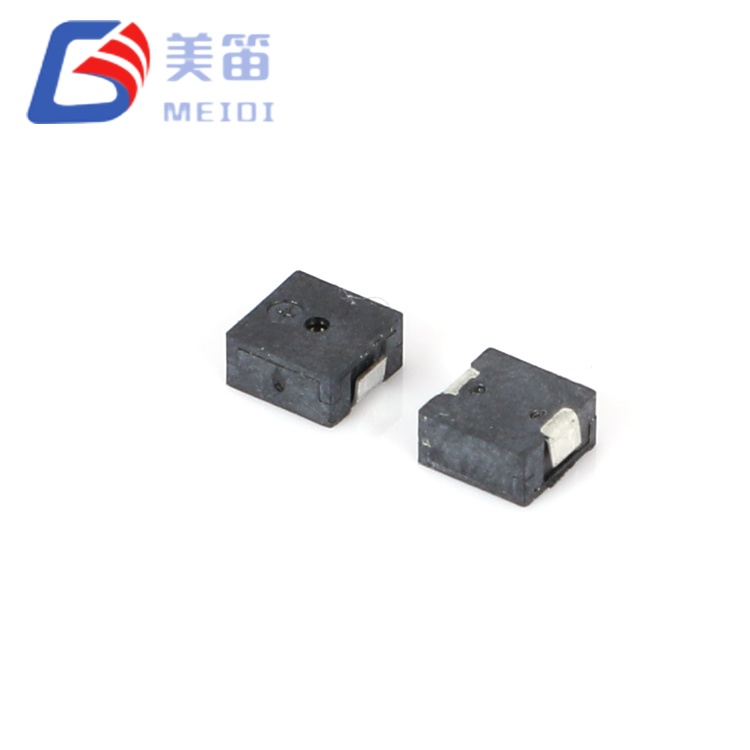

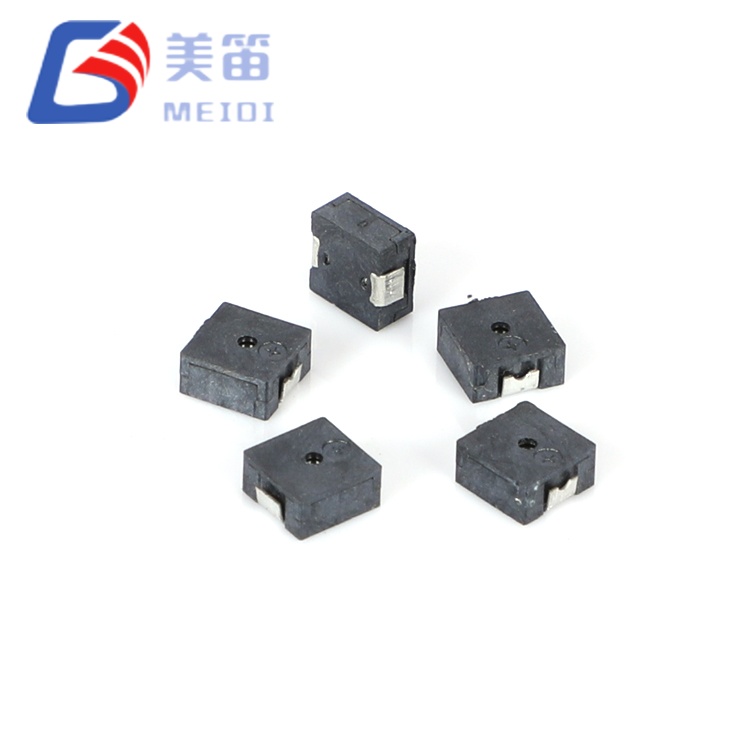

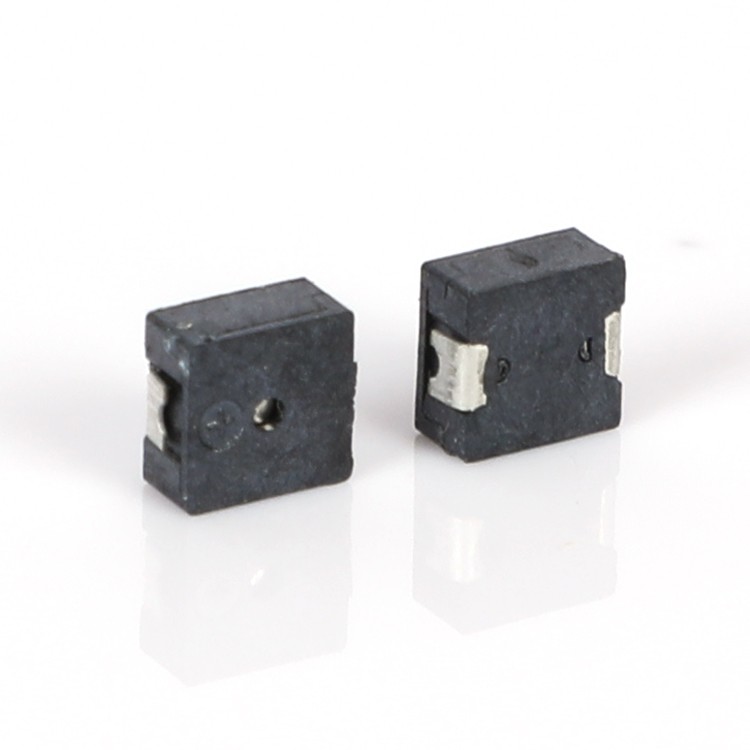

MLT‑4020H ialah Buzzer Pasif Magnetik SMD 4*4*2mm yang direka bentuk untuk pemasangan PCB berketumpatan tinggi di mana setiap milimeter persegi penting. Dengan impedans gegelung 12±3Ω dan frekuensi resonans 4000±300Hz, komponen ini memberikan tahap tekanan bunyi minimum 65dB pada 10cm di bawah pengujaan gelombang persegi 3.0V, sambil melukis tidak lebih daripada 80mA – gabungan yang menjadikannya sesuai untuk alat penderia perubatan berkuasa bateri, dan peralatan perubatan IoT yang boleh dipakai.
Dikilangkan di kemudahan diperakui ISO‑9001 MEIDI, MLT‑4020H mendapat manfaat daripada proses penggulungan, pemasangan dan ujian automatik yang memastikan prestasi elektrik dan akustik yang konsisten merentas volum pengeluaran. Perumah LCP hitam menahan profil aliran semula bebas plumbum standard dengan suhu puncak 255°C, membolehkan penyepaduan lancar ke dalam talian pemasangan SMT. Setiap unit tertakluk kepada 100% impedans dan pengesahan kekerapan, dengan data kumpulan sampel mengesahkan tahap tekanan bunyi secara konsisten melebihi 75dB – memberikan margin yang besar berbanding spesifikasi minimum.
Buzzer Pasif Magnetik SMD 4*4*2mm ialah buzzer elektromagnet pasif, yang memerlukan isyarat pemacu AC luaran - biasanya gelombang persegi 4kHz atau output PWM daripada mikropengawal - untuk menjana makluman yang boleh didengar. Seni bina ini memberikan pereka bentuk kawalan penuh ke atas kekerapan nada, kitaran tugas dan urutan corak, membolehkan makluman berkod keutamaan, penjanaan melodi dan modulasi volum melalui pelarasan perisian mudah.
Kekerapan resonans 4kHz berada dalam jalur 2–4kHz di mana kepekaan pendengaran manusia memuncak, memastikan tahap SPL yang sederhana dapat dilihat dalam persekitaran dalaman biasa. Galangan gegelung 12Ω sengaja dipilih untuk membenarkan pemacu terus daripada pin GPIO MCU 3.3V dan 5V standard, menghapuskan keperluan untuk penampan transistor luaran atau IC pemacu khusus dalam banyak aplikasi – dengan syarat pin boleh mendapatkan arus puncak ≤80mA.
Jejak ultra-kompak 4.0×4.0mm dan ketinggian profil 2.0mm dioptimumkan untuk susun atur PCB berketumpatan tinggi di mana pelepasan menegak adalah terhad. Pada hanya 0.1g, jisim komponen menyumbang pemuatan inersia yang boleh diabaikan, menjadikannya sesuai untuk peranti mudah alih dan boleh pakai tertakluk kepada kejutan dan getaran. Perumah LCP menyediakan kestabilan dimensi merentas julat operasi ‑20°C hingga +70°C penuh dan menahan tegasan terma pematerian aliran semula tanpa ubah bentuk atau degradasi akustik.
Faktor bentuk SMD ultra-miniatur – 4.0×4.0×2.0mm membolehkan penyepaduan ke dalam reka bentuk terhad ruang tanpa menjejaskan prestasi akustik
Frekuensi resonan 4kHz yang dioptimumkan - berpusat pada julat paling sensitif telinga manusia untuk kenyaringan yang dirasakan maksimum pada penggunaan tenaga yang minimum
Gegelung impedans rendah (12±3Ω) – memudahkan pemacu terus daripada output MCU voltan rendah, mengurangkan kos BOM dan kerumitan litar
Tingkap pengendalian 2–4V lebar – serasi dengan Li-ion sel tunggal, sel syiling 3V dan bekalan rel logik 3.3V standard
Perumah LCP suhu tinggi – menahan profil pematerian aliran semula sehingga 255°C dan mengekalkan kestabilan dimensi merentas julat operasi ‑20°C hingga +70°C
Serasi aliran semula dan pematerian gelombang – menyokong pemasangan SMT automatik dengan sehingga 3 pas aliran semula, memastikan fleksibiliti pembuatan
| Parameter | Nilai |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet |
| Voltan Ternilai | 3.0 V (o‑p) |
| Voltan Kendalian | 2 – 4 V (o‑p) |
| Keluaran Bunyi pada 10 cm | ≥ 65 dB |
| Arus Operasi | ≤ 80 mA |
| Frekuensi Resonans | 4000 ± 300 Hz |
| Rintangan Gegelung | 12 ± 3 Ω |
| Suhu Operasi | -20 °C ~ +70 °C |
| Suhu Penyimpanan | -30 °C ~ +80 °C |

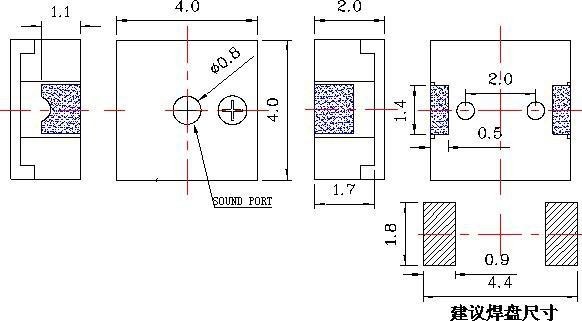

| Dimensi (L × W × H) | 4.0 × 4.0 × 2.0 mm |
| Berat badan | 0.1 g |
| Bahan Perumahan | LCP hitam |
| Kaedah Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
Pemantau kesihatan boleh pakai – peringatan ubat dan makluman status dalam penjejak kecergasan kompak dan jam tangan pintar di mana kawasan PCB sangat terhad
Nod sensor IoT – maklum balas akustik berkuasa rendah untuk pemantauan alam sekitar, pertanian pintar dan peranti pengesan aset yang beroperasi daripada sel syiling atau penuaian tenaga
Peranti perubatan mudah alih – nada pengesahan boleh didengar dalam meter glukosa, oksimeter nadi, dan instrumen diagnostik pegang tangan yang memerlukan penunjuk boleh didengar padat dan boleh dipercayai
Kawalan rumah pintar – maklum balas tekan butang dan pemberitahuan penggera dalam termostat, suis pintar dan pad kekunci keselamatan yang mempunyai ruang yang terhad
Aksesori elektronik pengguna – status pengecasan dan makluman sambungan dalam sarung fon telinga TWS, bank kuasa dan teg Bluetooth
Peranti pegang tangan industri ringan – pengesahan imbasan dan makluman ralat dalam pengimbas kod bar padat, pembaca RFID mudah alih dan terminal pengumpulan data mudah alih yang beroperasi dalam persekitaran dalaman terkawal
MLT‑4020H memberikan tahap tekanan bunyi terukur 75.6–79.7dB (data kelompok sampel), dengan ketara melebihi spesifikasi minimum 65dB. Prestasi ini, yang dicapai dalam tapak kaki persegi 4mm dan ketinggian 2mm, terhasil daripada penggulungan gegelung yang dioptimumkan, reka bentuk litar magnetik dan penalaan diafragma. Pada 0.1g, komponen itu menambah jisim yang boleh diabaikan pada PCB, satu pertimbangan penting untuk peranti boleh pakai dan mudah alih di mana belanjawan berat dikawal ketat.
Rintangan gegelung 12Ω dipilih untuk mendayakan pemacu terus daripada pin GPIO standard tanpa penimbalan luaran, dengan syarat pin boleh mendapatkan arus puncak ≤80mA – keupayaan yang biasa digunakan pada kebanyakan ARM Cortex‑M dan MCU berkuasa rendah yang lain. Untuk reka bentuk yang beroperasi pada 3.3V, buzzer kekal dalam julat pengendalian 2–4Vnya, memberikan kira-kira 85% daripada 3.0V SPL sambil menarik arus yang lebih rendah sedikit. Keanjalan voltan ini memudahkan reka bentuk bekalan kuasa, kerana komponen yang sama boleh digunakan merentas varian produk dengan voltan logik yang berbeza.
Untuk pereka bentuk yang perlu memenuhi spesifikasi akustik yang ketat dalam aplikasi terhad ruang, MLT‑4020H menyediakan penyelesaian yang disahkan dengan kebolehkesanan pengeluaran penuh, data ujian yang didokumenkan dan keserasian dengan proses pemasangan SMT standard.
MEIDI mengeluarkan MLT‑4020H pada barisan pemasangan SMD khusus yang menampilkan penggulungan gegelung automatik, pematerian dan penalaan akustik. Kemudahan Jiangsu kami beroperasi di bawah pengurusan kualiti ISO 9001:2015, dengan kawalan dalam proses pada setiap peringkat pengeluaran – daripada pemeriksaan bahan hingga ujian kefungsian akhir.
Setiap kumpulan pengeluaran tertakluk kepada ujian kelayakan yang komprehensif:
Pengesahan akustik – 100% pengukuran SPL pada voltan terkadar; data kumpulan sampel menunjukkan 75.6–79.7dB, secara konsisten melebihi minimum 65dB
Kestabilan frekuensi – persampelan statistik pada 4000Hz ±300Hz; julat ukuran biasa 3950–4050Hz
Pemeriksaan rintangan gegelung – pengesahan 12±3Ω; nilai yang diukur biasanya 11.2–12.8Ω
Penyimpanan suhu tinggi – 48 jam pada +80±2℃; pemulihan parameter penuh selepas penstabilan ambien selama 2 jam
Penyimpanan suhu rendah – 48 jam pada -30±2℃; pengaktifan disahkan pada 2V minimum
Kitaran kejutan terma – 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30‑minit kekal setiap ekstrem
Pengesahan tegasan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, kumulatif 0.5jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)
Rintangan kelembapan – 48 jam pada 50±5℃ / 90–95% RH diikuti dengan pemulihan 2-jam dan pencirian elektrik
Rintangan haba pateri – 250±5℃ selama 10±0.5saat dengan kelegaan 2.0mm badan‑ke‑pateri, mengesahkan integriti perumahan LCP
Semua komponen mematuhi RoHS dan REACH. Penandaan kod lot pada perumahan membolehkan pengesanan penuh ke tarikh pengeluaran, rekod ujian dan kelompok bahan.
S1: Adakah MLT‑4020H memerlukan litar pemacu luaran?
ya. Sebagai buzzer elektromagnet pasif, ia memerlukan isyarat AC luaran - biasanya gelombang persegi 4kHz atau PWM - untuk menjana bunyi. Menggunakan voltan DC yang stabil sahaja tidak akan menghasilkan output yang boleh didengar. GPIO mikropengawal standard dengan keupayaan PWM adalah mencukupi untuk memacu unit ini, dengan syarat ia boleh mendapatkan sekurang-kurangnya 80mA arus puncak. Untuk reka bentuk terhad GPIO, penimbal transistor NPN kecil boleh ditambah untuk mengendalikan beban semasa.
S2: Apakah format voltan pemanduan dan isyarat yang disyorkan?
Voltan terkadar ialah 3.0V (puncak-ke-puncak), dengan julat operasi 2–4V. Gelombang persegi 4kHz pada 3.0V memberikan output bunyi yang optimum. Impedans 12±3Ω membenarkan pemacu terus dari kebanyakan pin MCU 3.3V tanpa penguatan tambahan, dengan syarat pin boleh memperoleh ≤80mA. Untuk sistem 5V, perintang siri (47–100Ω) disyorkan untuk mengehadkan arus dan mengelakkan terlalu panas, kerana buzzer tidak dinilai untuk operasi 5V berterusan.
S3: Adakah MLT‑4020H serasi dengan proses aliran semula SMT standard?

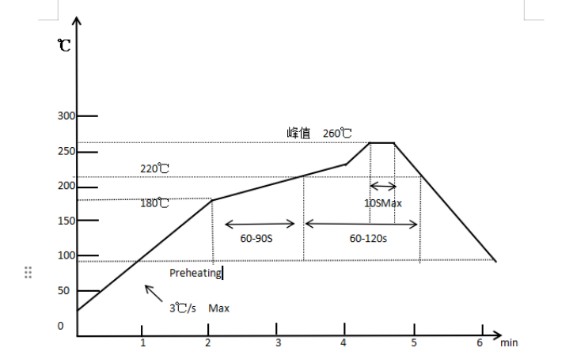

ya. Perumahan LCP hitam dinilai untuk pematerian aliran semula pada puncak 255±5°C selama 3 saat, dengan peringkat prapanas 180°C selama 40–70 saat. Sehingga 3 kitaran aliran semula dibenarkan tanpa penurunan prestasi. Untuk pematerian gelombang, parameter ialah 260°C selama 4–6 saat. Penyolderan manual pada 360°C selama 2–5 saat juga disokong. Sentiasa ikuti profil suhu yang disyorkan untuk mengelakkan ubah bentuk perumahan atau kerosakan dalaman.
S4: Bolehkah frekuensi bunyi dilaraskan, atau adakah ia tetap pada 4kHz?
Walaupun frekuensi resonans ditala secara mekanikal kepada 4000±300Hz untuk tekanan bunyi maksimum, buzzer akan bertindak balas kepada isyarat pemacu merentasi julat frekuensi yang lebih luas. Walau bagaimanapun, output bunyi berkurangan dengan ketara apabila didorong jauh dari resonans - kira-kira 6dB setiap sisihan oktaf. Untuk aplikasi nada berubah-ubah, modulasi frekuensi sekitar 4kHz (cth., 3.5–4.5kHz) disyorkan untuk mengekalkan SPL yang mencukupi sambil mencapai variasi tonal.
S5: Adakah spesifikasi tersuai tersedia untuk pesanan OEM?
ya. MEIDI menyokong penyesuaian OEM/ODM untuk pesanan volum. Pilihan termasuk frekuensi resonans alternatif (dalam 2–6kHz), nilai impedans tersuai, warna perumahan khusus dan konfigurasi port akustik yang diubah suai. Masa utama dan kuantiti pesanan minimum bergantung pada skop penyesuaian. Hubungi pasukan jualan kami untuk membincangkan keperluan khusus anda, dan kami akan menyediakan penilaian kebolehlaksanaan dan sebut harga.
S6: Apakah jangka hayat jangka hayat di bawah operasi berterusan pada 3V?
Keadaan ujian sepanjang hayat yang ditentukan ialah 96 jam pada 25±10°C dengan gelombang persegi frekuensi resonan kitaran tugas 1/2. Untuk aplikasi nada berterusan, MEIDI mengesyorkan mengehadkan kitaran tugas kepada 50% atau melaksanakan corak amaran terputus-putus (cth., 1saat dihidupkan, 3saat dimatikan) untuk mengurangkan pemanasan gegelung dan memanjangkan hayat komponen. Hubungi pasukan kejuruteraan kami untuk anggaran sepanjang hayat di bawah keadaan operasi tertentu.
Untuk lembaran data teknikal, reka bentuk rujukan, contoh litar pemacu atau harga volum, hubungi Sokongan Kejuruteraan MEIDI. Kami menawarkan sampel kejuruteraan percuma untuk projek yang layak dan menyediakan bantuan aplikasi responsif untuk menyelaraskan integrasi anda.
Pasukan kejuruteraan aplikasi kami biasanya bertindak balas dalam satu hari perniagaan dengan pengesyoran jejak PCB, panduan profil aliran semula dan sokongan reka bentuk untuk keperluan produk khusus anda.
