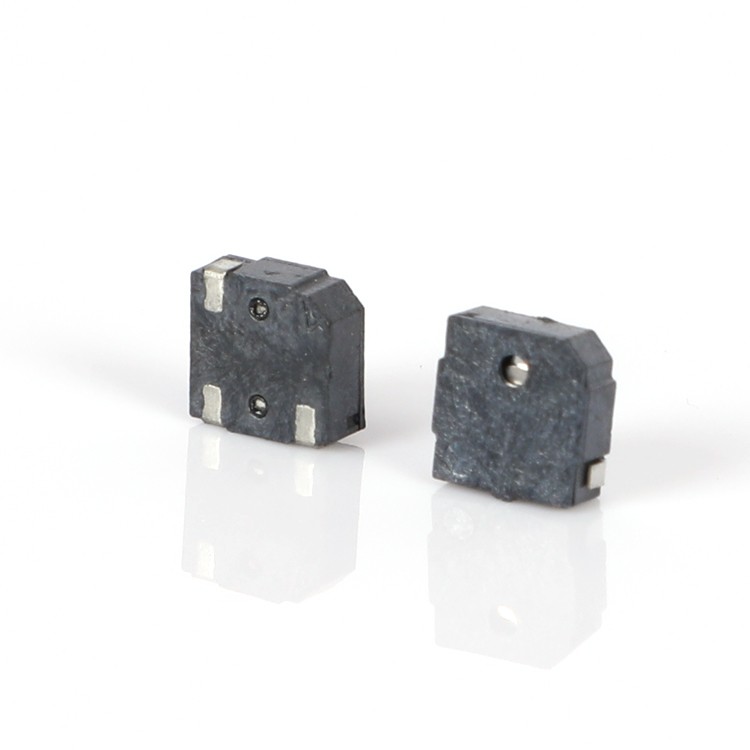

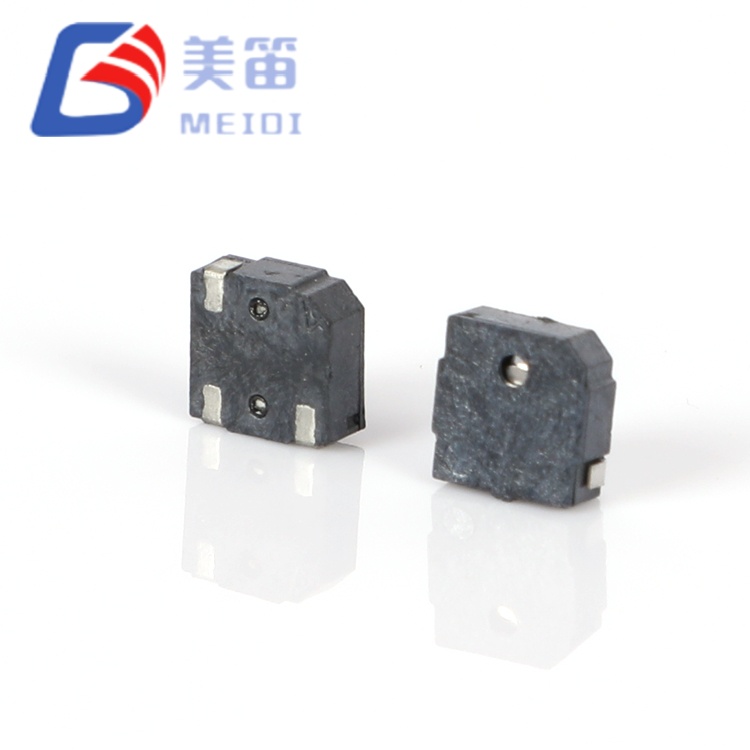

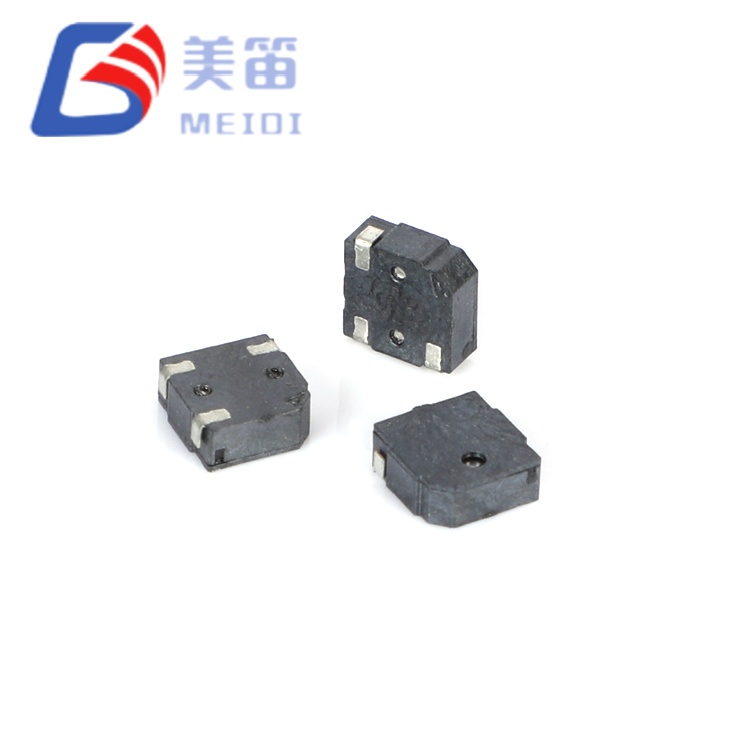

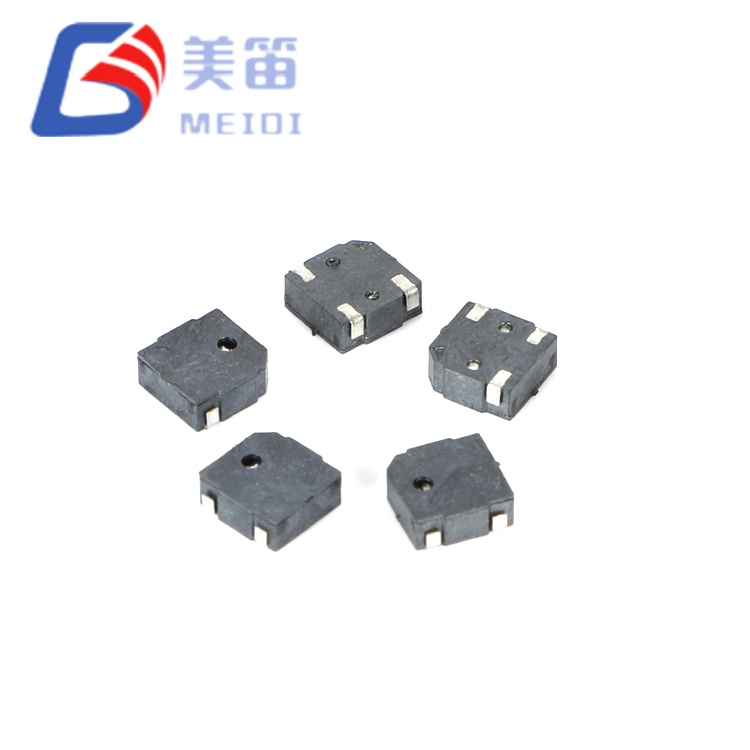

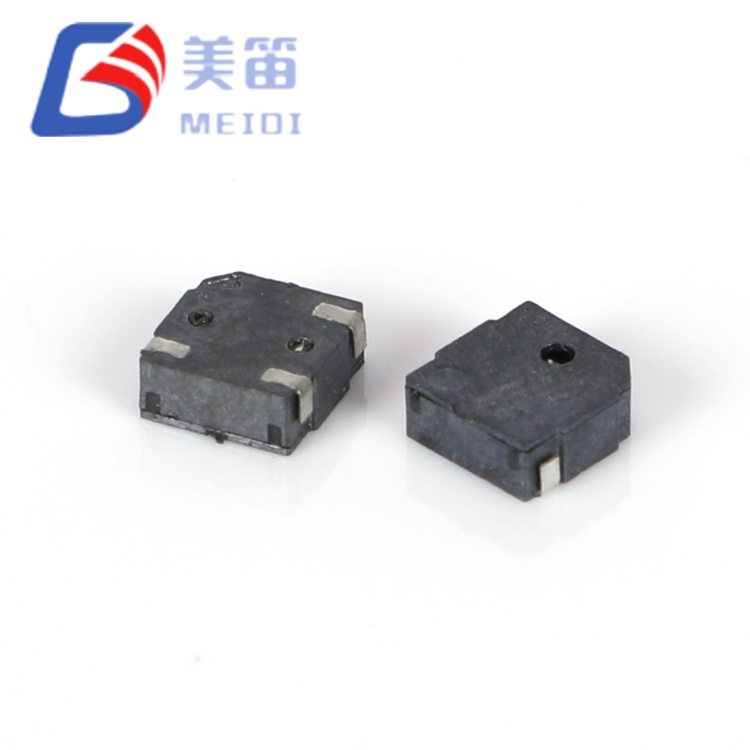

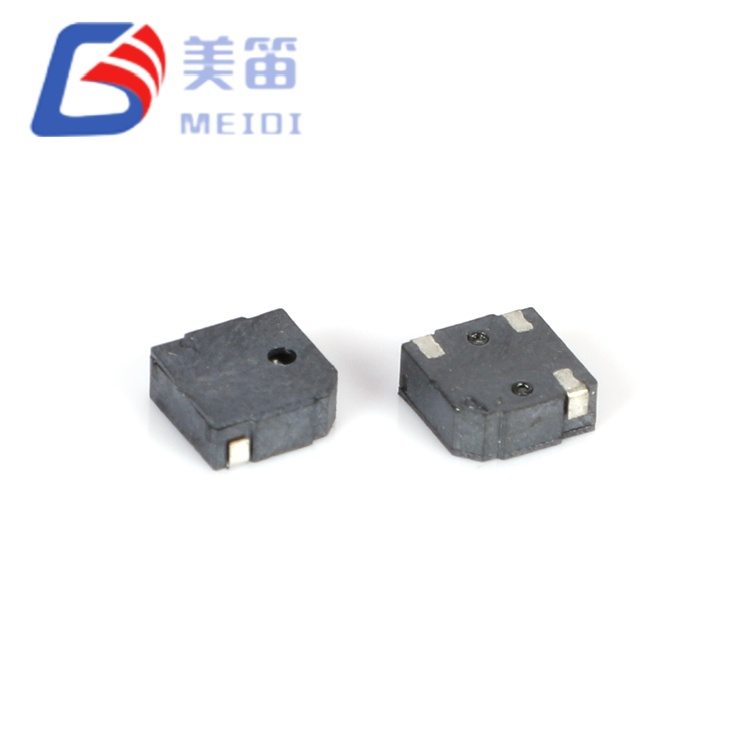

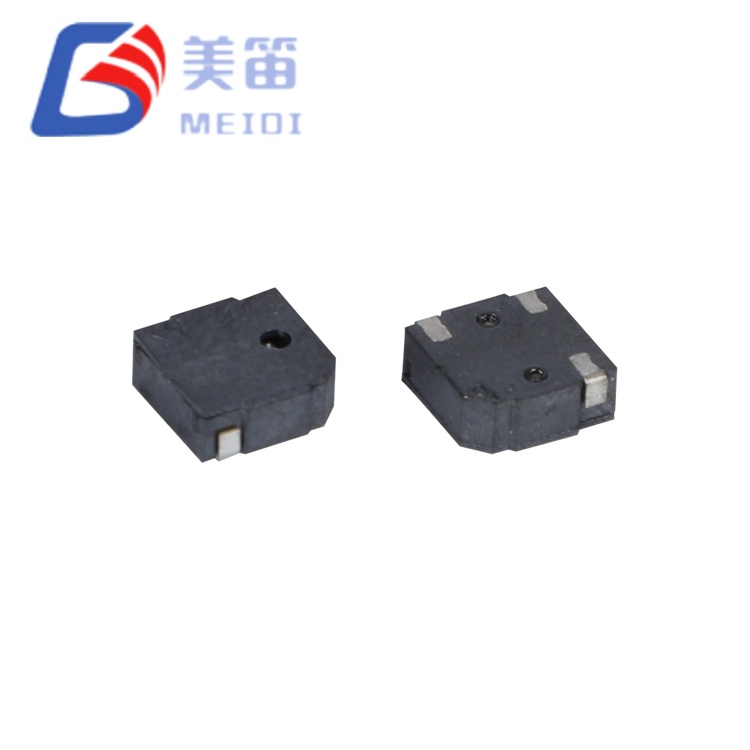

Buzzer Pasif Magnet SMD 5*5*2mm

MLT‑5020 ialah Buzzer Pasif Magnetik SMD 5*5*2mm yang memberikan tekanan bunyi minimum 80dB pada 10cm di bawah pemacu 3.0V. Komponen 5mm ini memberikan kelebihan akustik 15dB berbanding alternatif 4mm sambil mengekalkan keserasian pemasangan SMD, menjadikannya sesuai untuk aplikasi di mana isyarat boleh didengar mesti bersaing dengan bunyi persekitaran yang sederhana – termasuk panel kawalan industri, sistem keselamatan dan instrumen perubatan mudah alih.

Dikilangkan oleh MEIDI di Wilayah Jiangsu, MLT‑5020 menggabungkan gegelung 12±3Ω dan frekuensi resonan 4000Hz, berkongsi ciri elektrik dengan varian yang lebih kecil untuk reka bentuk litar pemacu bersatu. Perumah LCP hitam menyokong pengaliran semula tanpa plumbum pada kemuncak 255°C, membolehkan pemasangan SMT automatik. Pengesahan kumpulan sampel menunjukkan nilai SPL antara 84.6dB hingga 87.1dB, memberikan margin yang besar melebihi spesifikasi minimum.

Atribut Produk Utama

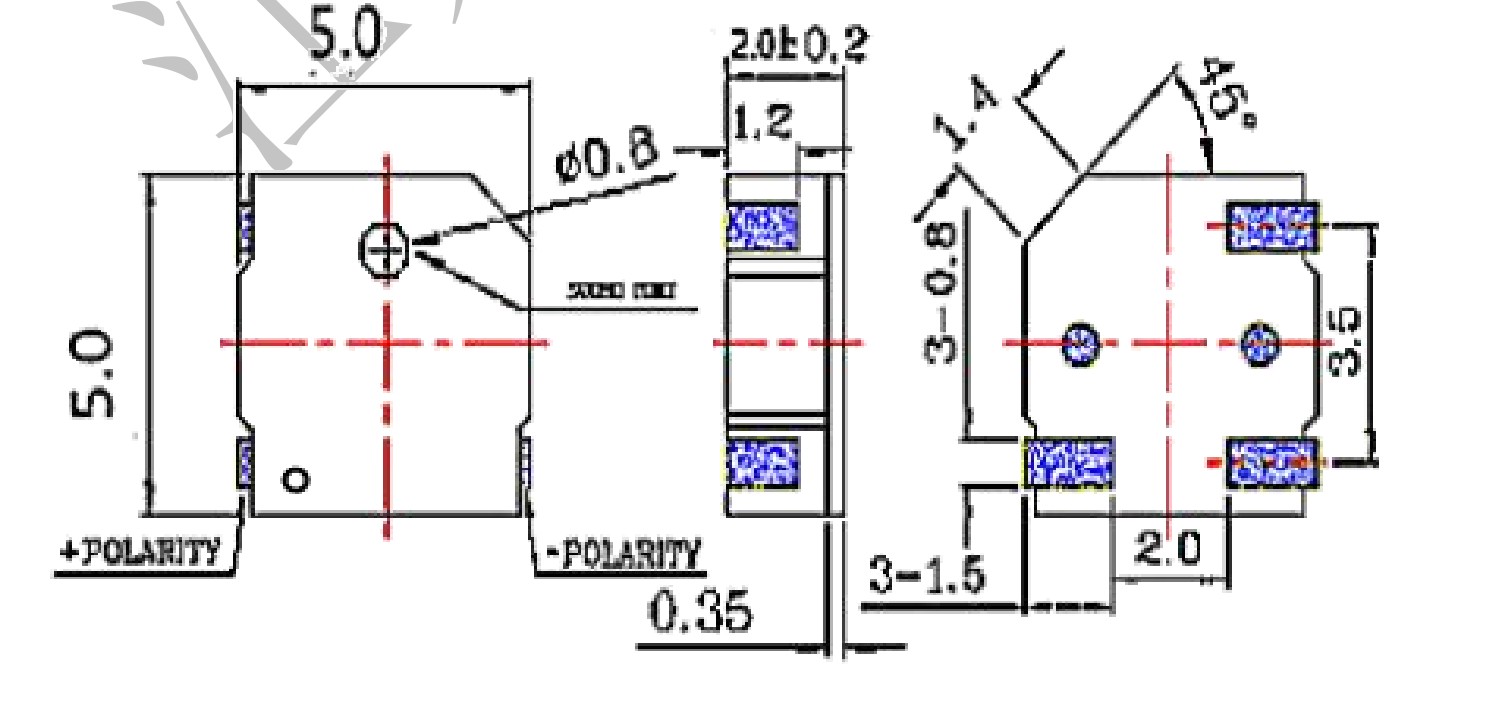

Output akustik yang dipertingkatkan – 5.0×5.0mm jejak memberikan ≥80dB SPL, memberikan isyarat boleh didengar yang jelas dalam persekitaran yang sederhana bising

Kekerapan resonans 4kHz – ditala secara mekanikal kepada 4000±300Hz, sejajar dengan kepekaan pendengaran manusia puncak untuk kenyaringan yang dirasakan maksimum

Impedans serasi MCU – Rintangan gegelung 12±3Ω membolehkan pemacu terus daripada pin GPIO mikropengawal standard tanpa penimbalan luaran

Keserasian bekalan 2–4V – menyokong konfigurasi Li-ion sel tunggal, sel syiling 3V dan rel logik 3.3V

Perumahan LCP untuk pemprosesan SMT – pembinaan polimer kristal cecair hitam dinilai untuk puncak aliran semula 255°C dan operasi yang stabil dari -20°C hingga +70°C

Reka bentuk sedia pembuatan – serasi dengan profil aliran semula bebas plumbum standard dan menyokong sehingga 3 pas pematerian untuk pengeluaran volum tinggi

Proses Pengilangan & Pengesahan Kebolehpercayaan

MEIDI menghasilkan MLT‑5020 menggunakan talian pemasangan SMD automatik dengan penggulungan gegelung bersepadu, pematerian dan penentukuran akustik. Kemudahan pembuatan Jiangsu kami mengekalkan pensijilan ISO 9001:2015, dengan kawalan proses statistik digunakan pada setiap peringkat pengeluaran.

Setiap lot pembuatan menjalani prosedur kelayakan berikut:

Pencirian elektrik – 100% pengesahan rintangan gegelung (12±3Ω) dan arus operasi (≤100mA) pada keadaan terkadar

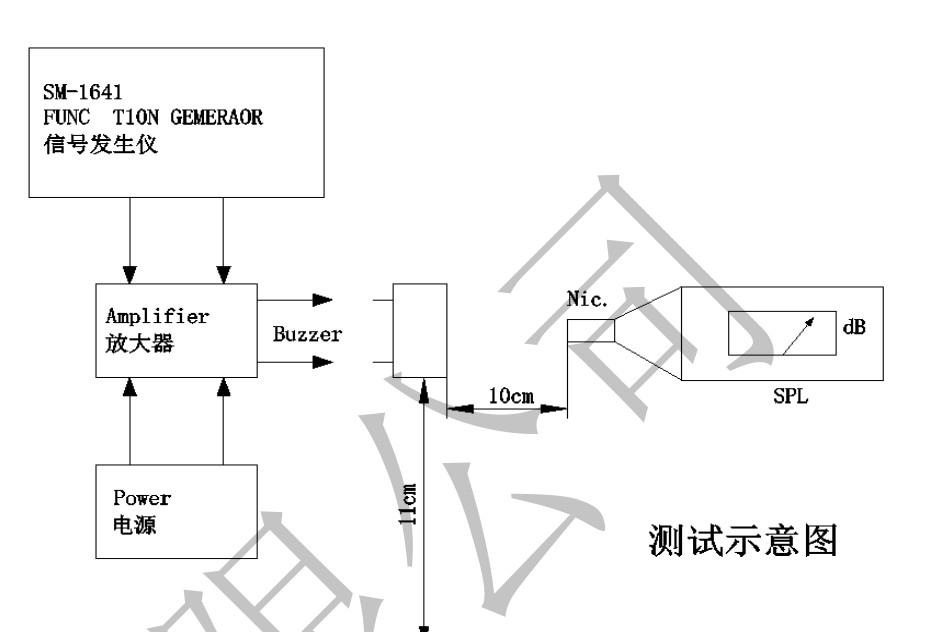

Pengesahan akustik – pensampelan statistik mengesahkan SPL ≥80dB pada 10cm; hasil biasa berjulat dari 84.6dB hingga 87.1dB

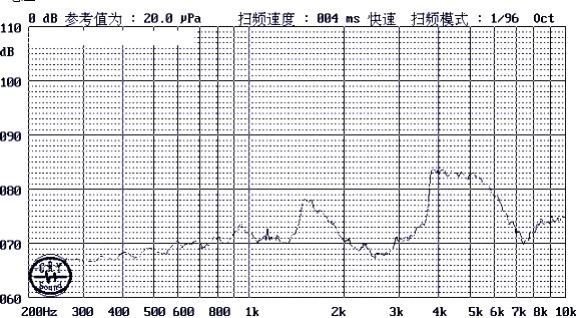

Penyaringan frekuensi – frekuensi resonans diukur pada 4000±300Hz; kumpulan sampel pengeluaran antara 3950Hz dan 4050Hz

Ujian pendedahan terma – storan 48 jam pada +80°C dengan pemulihan parameter penuh selepas penstabilan ambien, dan storan 48 jam pada -30°C dengan pengaktifan mula sejuk yang disahkan

Berbasikal suhu – 5 peralihan antara -30°C dan +80°C dengan tempoh tinggal 30 minit pada setiap ekstrem

Integriti mekanikal – ujian getaran (10–55Hz, amplitud 1.0mm, paksi XYZ, jumlah 0.5jam) dan ujian jatuhan 75cm pada kayu keras 10mm (3 hentakan)

Pendedahan kelembapan – 48 jam pada 50°C / 95% RH dengan pengesahan elektrik berikutnya

Pengesahan proses pateri – rintangan haba disahkan pada 250°C selama 10 saat dengan kelegaan 2.0mm badan‑ke‑pateri

Dokumentasi pematuhan RoHS dan REACH tersedia atas permintaan. Kod pengenalan lot pada perumahan memberikan kebolehkesanan penuh pada tarikh pengeluaran, keputusan ujian dan sijil bahan mentah.

Soal Jawab Integrasi

S1: Bolehkah MLT‑5020 beroperasi terus daripada pin mikropengawal 3.3V?

Ya, dengan syarat pin GPIO boleh mendapatkan sekurang-kurangnya 100mA arus puncak. Banyak ARM Cortex‑M dan MCU yang serupa menawarkan keupayaan ini melalui pin pemacu tinggi khusus atau dengan memadankan berbilang output. Untuk mikropengawal dengan penyumberan arus terhad, penimbal transistor NPN ringkas (cth., 2N3904) dengan perintang asas 1kΩ menyediakan penyelesaian yang menjimatkan kos. Sentiasa sahkan keupayaan semasa GPIO tertentu dalam lembaran data MCU sebelum memuktamadkan reka bentuk.

S2: Apakah isyarat pemacu optimum untuk output akustik maksimum?

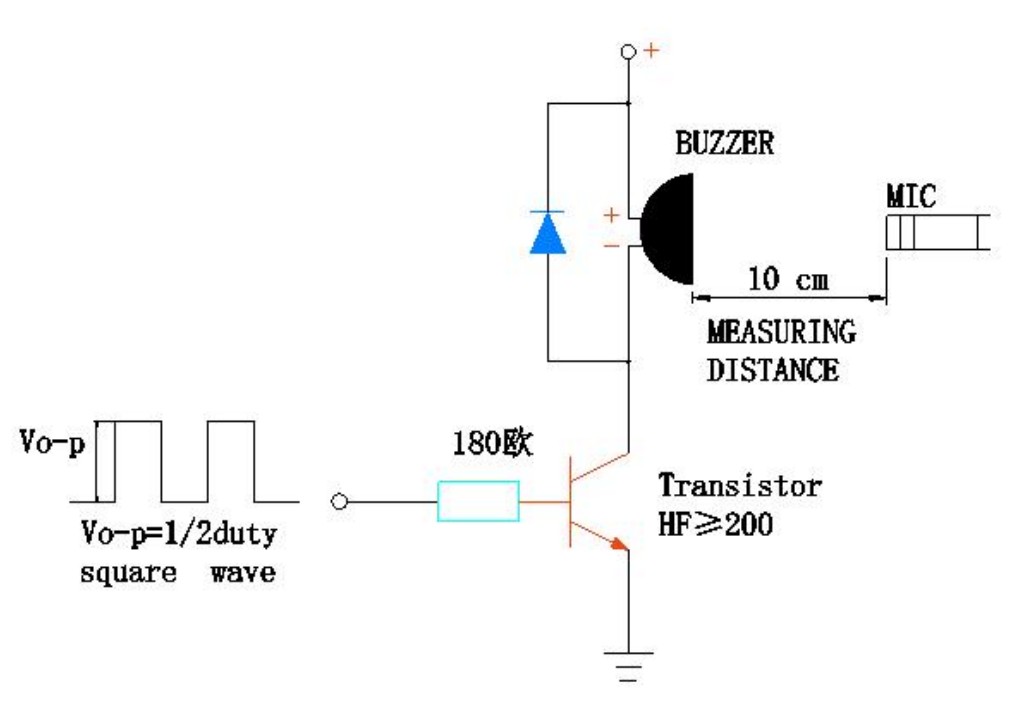

Gelombang persegi pada 4000Hz dengan kitaran tugas 50% dan amplitud 3.0V menghasilkan SPL tertinggi. Peralihan voltan pantas memaksimumkan arus gegelung dan anjakan diafragma. Kitaran tugas yang lebih rendah (cth., 25% atau 75%) mengurangkan kuasa purata dan seterusnya mengurangkan SPL sebanyak lebih kurang 3–6dB. Untuk makluman boleh laras volum, modulasi kitaran tugas menyediakan kaedah mudah untuk mengubah persepsi kenyaringan tanpa mengubah frekuensi.

S3: Adakah MLT‑5020 serasi dengan sistem logik 5V?

MLT‑5020 dinilai untuk operasi 2–4V. Menggunakan 5V secara berterusan berisiko kepada gegelung menjadi terlalu panas dan mungkin melebihi spesifikasi semasa maksimum. Untuk sistem 5V, tambahkan perintang siri (47–100Ω) untuk mengehadkan arus kepada ≤100mA. Sebagai alternatif, gunakan pembahagi voltan atau pengawal selia 3.3V khusus untuk litar buzzer. MEIDI juga menawarkan varian berkadar 5V dalam jejak yang sama – hubungi pasukan kejuruteraan kami untuk panduan pemilihan.

S4: Bagaimanakah MLT‑5020 dibandingkan dengan 4mm MLT‑4020H dalam amalan?

Kedua-dua komponen berkongsi parameter elektrik yang sama (12Ω, 2–4V, 4kHz), membolehkan litar pemacu dan perisian tegar yang sama. MLT‑5020 menyediakan lebih kurang 15dB SPL lebih tinggi (≥80dB lwn ≥65dB) pada tapak kaki 1mm lebih besar (5mm lwn 4mm persegi). Keputusannya adalah mudah: pilih MLT‑4020H apabila ruang PCB sangat terhad dan keperluan SPL adalah sederhana; pilih MLT‑5020 apabila kebolehdengaran adalah kritikal dan kawasan papan membenarkan jejak yang lebih besar.

S5: Apakah pilihan penyesuaian yang tersedia untuk pesanan volum OEM?

MEIDI menawarkan beberapa laluan penyesuaian untuk projek yang layak: frekuensi resonans alternatif (2.7kHz, 3.0kHz atau 5.0kHz), nilai impedans gegelung tersuai, warna perumahan khusus untuk pembezaan jenama dan konfigurasi pembungkusan pita dan gelendong yang diubah suai. Kuantiti pesanan minimum dan masa pendahuluan berbeza mengikut skop penyesuaian. Hubungi pasukan sokongan OEM kami dengan keperluan anda untuk semakan kebolehlaksanaan dan sebut harga.

S6: Apakah jangka hayat operasi yang dijangkakan di bawah penggunaan berterusan?

Kelayakan standard termasuk 96 jam operasi berterusan pada 25°C dengan gelombang persegi kitaran tugas 50%. Untuk aplikasi nada berterusan tanpa had, MEIDI mengesyorkan mengehadkan kitaran tugas kepada 50% atau melaksanakan tempoh off berkala untuk mengurangkan pemanasan gegelung. Data ujian seumur hidup lanjutan tersedia atas permintaan untuk keadaan operasi tertentu – sila hubungi pasukan kejuruteraan aplikasi kami dengan kitaran tugas sasaran anda dan profil suhu ambien.
