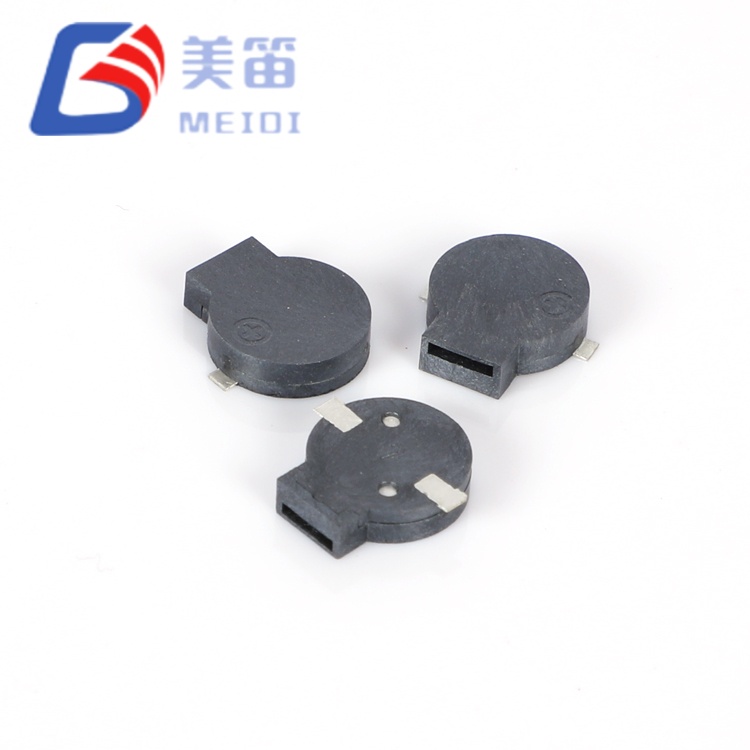

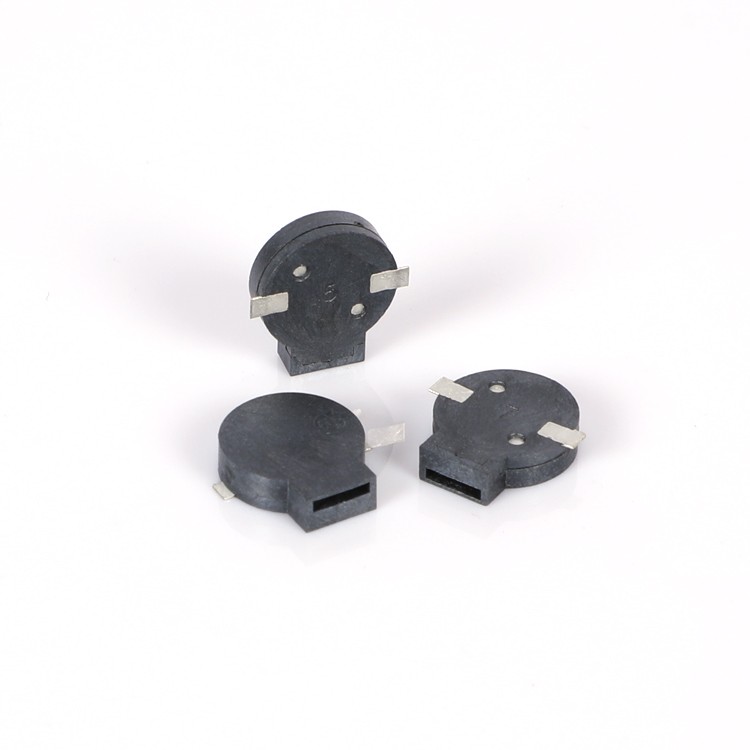

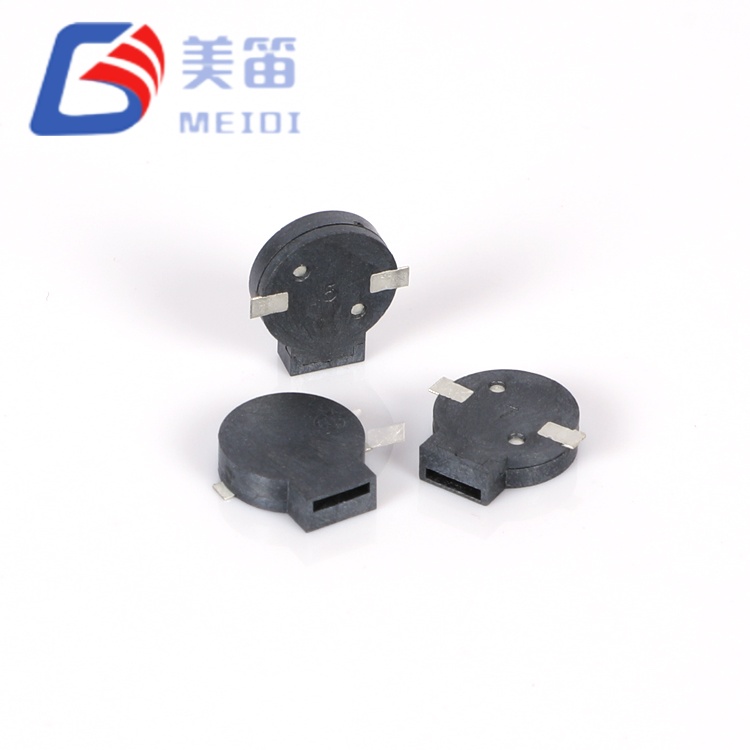

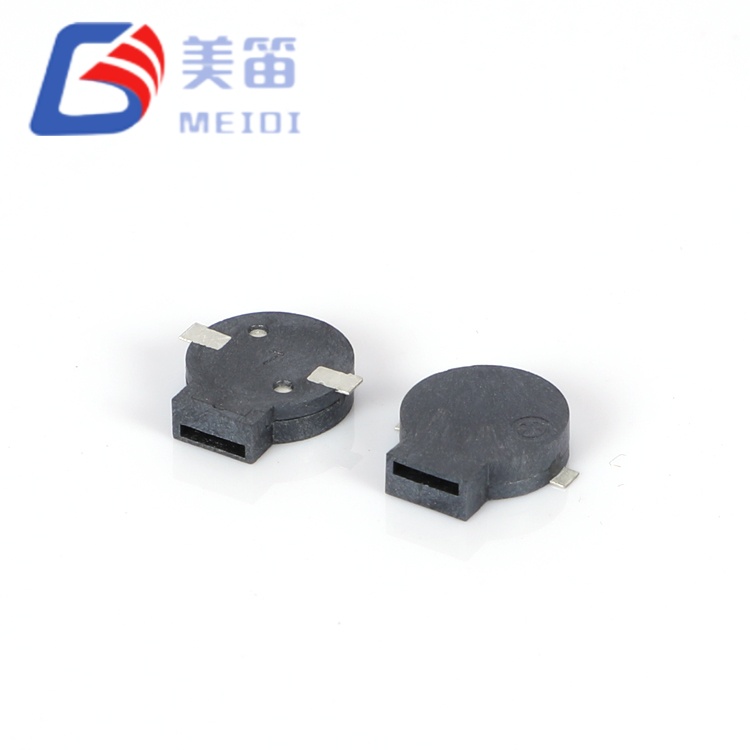

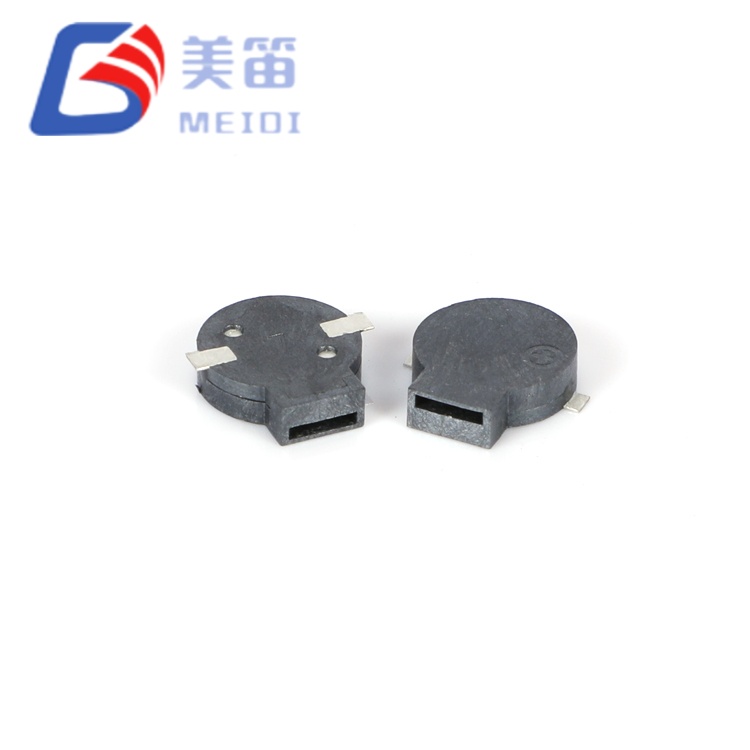

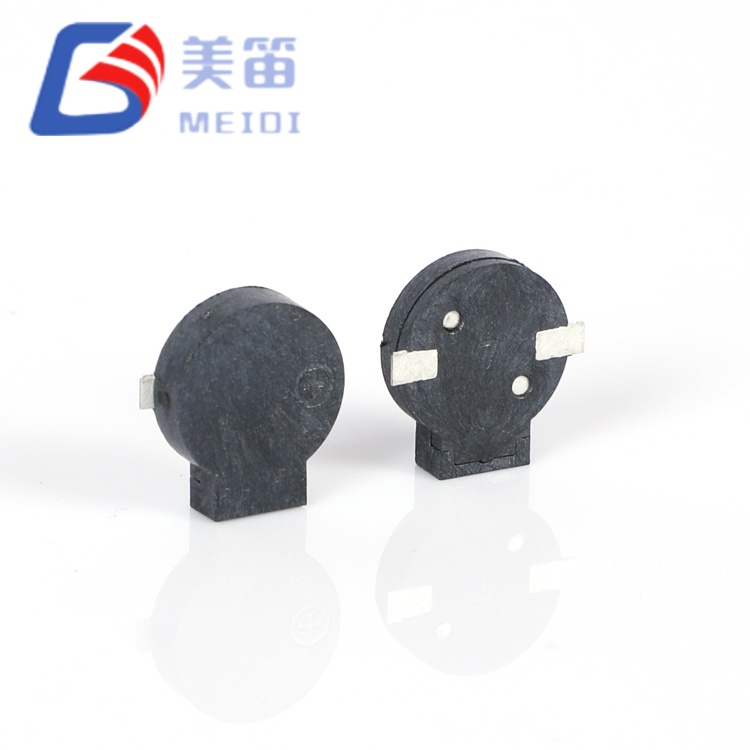

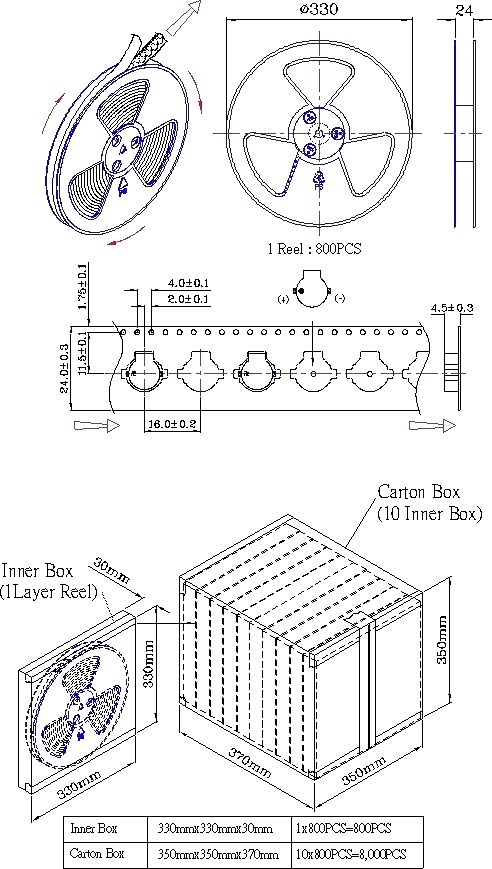

Buzzer Pasif Magnetik SMD 9*2.5mm terdiri daripada dua buzzer pasif elektromagnet yang berkongsi jejak pekeliling 9.0mm dengan profil ultra-rendah 2.5mm, dibezakan oleh impedans gegelung: varian 16Ω (MLT‑9025‑16R) dan sistem 5V2,–4.5V2,–4. (MLT‑9025‑32R) untuk bas 4.5–6.5V. Platform mekanikal bersatu ini membolehkan jurutera menilai kedua-dua seni bina pemacu tanpa perubahan susun atur PCB, manakala ketinggian 2.5mm yang tipis menangani kekangan paksi z yang teruk dalam kepungan ultra-nipis dan pemasangan PCB bertindan.
Dikilangkan di kemudahan diperakui ISO‑9001 MEIDI di Wilayah Jiangsu, Buzzer Pasif Magnetik SMD 9*2.5mm menampilkan diafragma bulat yang memaksimumkan kawasan membran dalam jejak diameter 9mm. Pengesahan kumpulan sampel mengesahkan nilai SPL antara 91.8dB hingga 98.5dB, dengan ketara melebihi spesifikasi minimum 85dB. Perumah LCP hitam menyokong pengaliran semula tanpa plumbum pada 255°C dan beroperasi dari -30°C hingga +70°C, dengan keupayaan penyimpanan dari -40°C hingga +85°C untuk logistik rantaian sejuk dan aplikasi pengangkutan musim sejuk.
| Parameter | MLT‑9025‑16R | MLT‑9025‑32R |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet | Buzzer Pasif SMD Elektromagnet |
| Voltan Ternilai | 3.6 V (o‑p) | 5.0 V (o‑p) |
| Voltan Kendalian | 2.5 – 4.5 V (o‑p) | 4.5 – 6.5 V (o‑p) |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB |
| Arus Operasi | ≤ 100 mA | ≤ 80 mA |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Rintangan Gegelung | 16 ± 3 Ω | 32 ± 3 Ω |
| Suhu Operasi | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Suhu Penyimpanan | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| Dimensi (Dia × H) | 9.0 × 2.5 mm | 9.0 × 2.5 mm |
| Berat badan | 0.8 g | 0.8 g |
| Bahan Perumahan | LCP hitam | LCP hitam |
| Kaedah Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
Buzzer Pasif Magnetik SMD 9*2.5mm memperkenalkan faktor bentuk bulat 9.0mm yang berbeza daripada keluarga MLT‑footprint persegi MLT‑8540 dan MLT‑7525. Geometri bulatan memaksimumkan kawasan diafragma untuk jejak tertentu - bulatan 9.0mm merangkumi 63.6mm², memberikan 30% lebih luas membran daripada alternatif persegi 8.5mm ketinggian yang setara. Kawasan diafragma yang meningkat ini menyumbang kepada pengukuran SPL yang tinggi yang diperhatikan semasa ujian pengeluaran.
Profil 2.5mm – 1.5mm lebih nipis daripada siri MLT‑8540 – menyelesaikan kekangan paksi z yang teruk dalam penutup ultra-nipis, pemasangan PCB bertindan dan lokasi pelekap bersebelahan petak bateri. Jisim 0.8g – 60% lebih berat daripada varian 5mm – menyumbang kepada redaman getaran dan kestabilan mekanikal di bawah keadaan kejutan, satu pertimbangan penting untuk aplikasi peralatan kenderaan dan mudah alih.
Seni bina dwi-impedans menawarkan fleksibiliti prototaip dan skalabiliti platform yang sama seperti siri MLT‑8540, tetapi dalam pakej berprofil rendah. Varian 16Ω membolehkan penilaian langsung pada logik 3.3V dan platform Li‑ion tanpa overhed peraturan voltan; varian 32Ω disepadukan dengan bersih ke dalam bas aksesori automotif 5V, modul I/O PLC industri dan titik akhir berkuasa PoE di mana voltan rel yang lebih tinggi mengurangkan EMI akibat arus dan kehilangan pendawaian.
Nisbah diafragma-ke-tinggi maksimum – 9.0mm perumahan bulat memberikan kawasan membran bergetar terbesar dalam kelas ketinggian 2.5mm, mengoptimumkan output akustik setiap unit kelegaan paksi z
Platform bersatu dwi-impedans – pilihan 16Ω dan 32Ω daripada sampul mekanikal 9.0×2.5mm yang serupa, menghapuskan reka bentuk semula susun atur PCB apabila menilai seni bina voltan pemacu
Penembusan hingar frekuensi rendah – pusat resonan 2700Hz menyasarkan jalur 2–3kHz di mana ketumpatan spektrum hingar ambien industri diminimumkan, meningkatkan persepsi amaran dalam persekitaran jentera
Kecekapan arus yang dioptimumkan voltan – 16Ω menarik ≤100mA pada 3.6V untuk peranti mudah alih berkuasa bateri; 32Ω menarik ≤80mA pada 5V untuk mengurangkan tekanan haba dalam modul automotif tertutup
Penyimpanan cuaca sejuk lanjutan – Penarafan storan -40°C menyokong logistik arktik, peralatan altitud tinggi dan jentera simpanan musim sejuk tanpa degradasi
Perumah LCP serasi aliran semula – polimer kristal cecair hitam tahan puncak aliran semula tanpa plumbum 255±5°C dengan sehingga 3 pas, mengekalkan kestabilan dimensi merentas julat terma penuh
Pengurusan armada kenderaan komersial – amaran pemandu dan nada status kargo dalam van penghantaran, trak sejuk dan treler jarak jauh yang beroperasi pada sistem 12V/24V dengan sub-litar terkawal 5V
Pemeteran pintar dan titik akhir utiliti – pengesanan gangguan, status komunikasi dan amaran bateri rendah dalam meter gas, pemantau elektrik dan penderia aliran air digunakan dalam kabinet luar
Diagnostik pegang tangan industri – lulus/gagal maklum balas boleh didengar dalam penganalisis getaran, pengimej haba dan osiloskop mudah alih yang digunakan dalam penyelenggaraan medan merentas lantai hingar berubah-ubah
Pengawal automasi pertanian – penggera ambang pengairan, amaran iklim rumah hijau dan pemberitahuan sistem pemakanan ternakan dalam pemasangan jauh berkuasa solar
Pengangkutan perubatan dan kenderaan kecemasan – nada sedia peralatan dalam ambulans, klinik mudah alih dan pengangkutan pesakit di mana seni bina bas kenderaan 5V mendominasi
Sistem penyongsang tenaga boleh diperbaharui – kerosakan grid, ralat pembumian dan amaran penyelenggaraan dalam penyongsang rentetan fotovoltaik dan pengawal turbin angin kecil

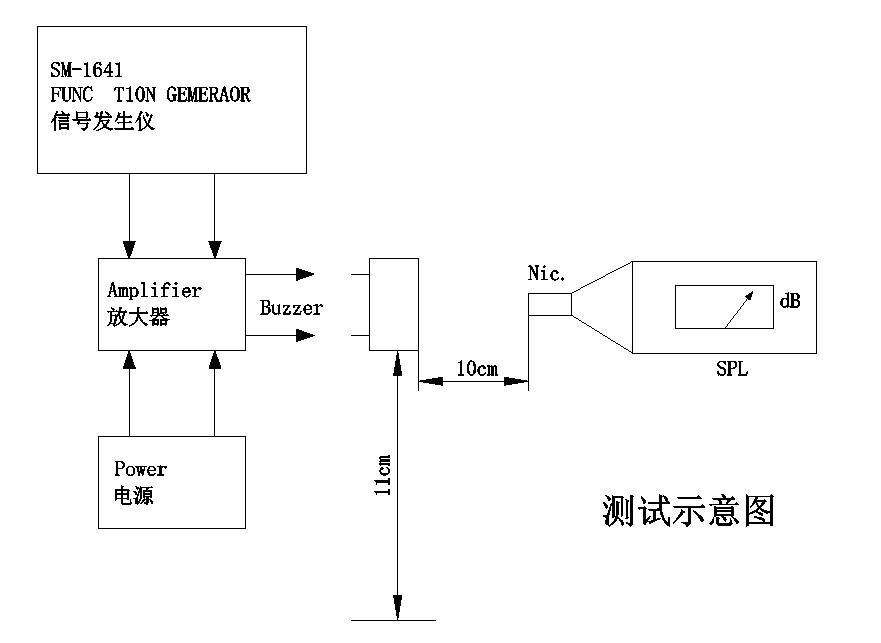

Ujian pengeluaran (n=10 setiap varian) di bawah keadaan standard – gelombang persegi pada voltan terkadar, frekuensi resonans, kitaran tugas 50%, pengukuran medan bebas 10cm – mengesahkan pengedaran berikut:
| Varian | Julat SPL (dB) | Julat Semasa (mA) | Kekerapan (Hz) | Impedans (Ω) |
| MLT‑9025‑16R | 91.8–95.0 | 66.5–71.6 | 2700 (semua sampel) | 15.4–17.1 |
| MLT‑9025‑32R | 93.9–98.5 | 62.2–65.7 | 2700 (semua sampel) | 28.1–32.1 |
Semua sampel merentas kedua-dua varian diukur tepat pada 2700Hz, menunjukkan kawalan pembuatan yang luar biasa ke atas tegangan diafragma dan parameter jurang magnet. Varian 16Ω menunjukkan SPL 91.8–95.0dB, manakala varian 32Ω mencapai 93.9–98.5dB – kedua-duanya memberikan margin yang besar melebihi minimum 85dB. Ruang kepala SPL berjulat daripada 6.8dB hingga 13.5dB, menampung pengecilan tahap sistem daripada penutup, jeriji dan penuaan komponen.
MEIDI menghasilkan kedua-dua varian MLT‑9025 pada barisan pemasangan SMD khusus dengan penggulungan gegelung automatik, pematerian dan penentukuran akustik. Kemudahan Jiangsu kami mengekalkan pensijilan ISO 9001:2015, dengan kawalan proses statistik digunakan pada setiap peringkat pengeluaran.
Setiap kumpulan pengeluaran menjalani ujian kelayakan seragam:
Pencirian elektrik – 100% pengesahan rintangan gegelung, arus operasi dan frekuensi resonans
Pengesahan akustik – persampelan statistik mengesahkan SPL ≥85dB; keputusan yang diukur secara konsisten melebihi 91dB
Ketahanan iklim – 48 jam storan suhu tinggi pada +80°C, 48 jam storan suhu rendah pada -30°C dan kejutan haba 5 kitaran (-30°C ↔ +80°C, 30 minit kekal setiap ekstrem)
Tekanan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, jumlah 0.5 jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)
Rintangan kelembapan – 48 jam pada 50°C / 95% RH dengan pemulihan 2 jam dan pencirian elektrik
Rintangan haba pateri – 250°C selama 10 saat dengan kelegaan 2.0mm badan‑ke‑pateri, serta pematuhan profil aliran semula
Dokumentasi pematuhan RoHS dan REACH tersedia. Kod pengenalan lot memberikan kebolehkesanan penuh pada tarikh pengeluaran, keputusan ujian dan sijil bahan mentah.
S1: Bagaimanakah pekeliling 9.0mm MLT‑9025 berbanding dengan alternatif 8.5mm persegi seperti MLT‑8540?
Geometri bulatan MLT‑9025 memaksimumkan kawasan diafragma untuk tapak kaki tertentu – bulatan 9.0mm merangkumi 63.6mm² berbanding 72.3mm² untuk persegi 8.5mm. Walau bagaimanapun, ketinggian 2.5mm (berbanding 4.0mm untuk MLT‑8540) menjadikan MLT‑9025 sebagai pilihan utama apabila pelepasan paksi z terkekang teruk. Output akustik adalah setanding (kedua-duanya ≥85dB), tetapi profil rendah MLT‑9025 mengorbankan beberapa kecekapan resonans frekuensi rendah. Pilih MLT‑9025 untuk penutup tipis; pilih MLT‑8540 untuk ruang kepala akustik maksimum di mana ruang menegak tersedia.
S2: Apakah litar pemacu yang disyorkan untuk setiap varian?

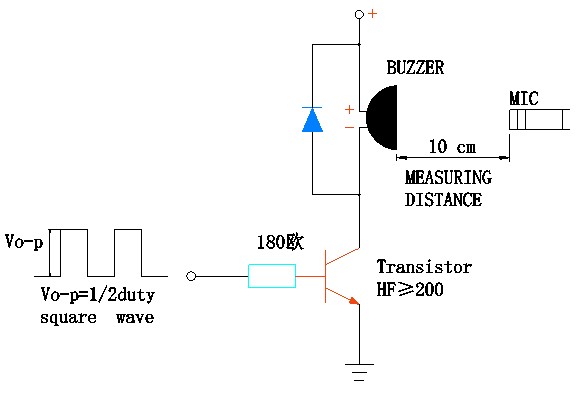

Varian 16Ω pada 3.6V menarik ≤100mA dan boleh dipacu terus dari pin MCU GPIO yang berkebolehan (sahkan penarafan semasa pin) atau melalui suis transistor NPN ringkas dengan perintang asas 180Ω. Varian 32Ω pada 5V menarik ≤80mA tetapi memerlukan peringkat pemandu apabila dipacu dari logik 3.3V; daripada logik 5V, perintang asas 330Ω dengan transistor tujuan am (hFE≥ 200) menyediakan pemanduan yang mencukupi. Diod flyback (1N4148 atau serupa) merentasi gegelung adalah wajib bagi kedua-dua varian untuk melindungi elemen pemacu daripada sogokan induktif semasa peralihan beralih.
S3: Adakah ketinggian 2.5mm mencukupi untuk output akustik yang boleh dipercayai?
ya. Walaupun rongga yang lebih tinggi (3.0–4.0mm) menawarkan kecekapan resonans Helmholtz yang dipertingkatkan, profil 2.5mm MLT‑9025 mencapai ≥85dB melalui ketegangan diafragma yang dioptimumkan dan geometri jurang magnet. Ukuran sampel mengesahkan SPL melebihi 91dB, menunjukkan bahawa profil tipis tidak menjejaskan prestasi akustik. Pertukaran adalah lebar jalur frekuensi: ketinggian 2.5mm mengekalkan resonans 2700Hz yang kuat tetapi menawarkan tindak balas resonans yang kurang daripada alternatif yang lebih tinggi. Untuk aplikasi penggera nada tulen, ini bukan pengehadan.
S4: Bolehkah kedua-dua varian bertahan dalam lawatan suhu bawah hud automotif?
Julat operasi ialah -30°C hingga +70°C, yang meliputi kebanyakan aplikasi dalaman dan kabin automotif. Persekitaran bawah hud melebihi +70°C memerlukan pengurusan haba atau keluarga buzzer suhu tinggi alternatif. Penarafan storan -40°C menyokong logistik permulaan sejuk dan pengangkutan musim sejuk tanpa degradasi, tetapi operasi berterusan di bawah -30°C tidak dijamin. Untuk aplikasi ruang enjin, hubungi MEIDI untuk mendapatkan cadangan variasi suhu tinggi.
S5: Adakah frekuensi resonan tersuai atau nilai impedans tersedia untuk program OEM?
ya. MEIDI menyokong penyesuaian OEM/ODM termasuk nilai impedans perantaraan (20–24Ω untuk seni bina voltan pisah), frekuensi resonan yang diubah suai (julat 2.0–3.5kHz), warna perumahan alternatif untuk pengenalan visual dan pembungkusan pita dan gelendong tersuai. Kuantiti pesanan minimum dan masa memimpin dikenakan. Hubungi pasukan jualan kami untuk membincangkan keperluan khusus dan minta sebut harga untuk konfigurasi tersuai.
S6: Apakah jejak PCB yang disyorkan untuk pakej 9.0mm bulat?
Corak pad bulat yang sepadan dengan diameter perumah 9.0mm dengan kelegaan 0.25mm setiap sisi adalah disyorkan. Terminal SMD terletak di bahagian bawah perumahan bulat; jejak PCB harus termasuk dua pad segi empat tepat di bawah komponen, diletakkan mengikut jarak terminal yang dinyatakan dalam lembaran data. MEIDI menyediakan pengesyoran jejak IPC dan fail STEP 3D atas permintaan.
Untuk dokumentasi teknikal yang lengkap, pengesyoran jejak PCB, litar pemacu rujukan untuk kedua-dua varian impedans atau harga volum, hubungi Sokongan Kejuruteraan MEIDI. Sampel kejuruteraan bagi kedua-dua varian 16Ω dan 32Ω tersedia untuk projek pembangunan yang layak.
Pasukan kejuruteraan aplikasi kami biasanya bertindak balas dalam satu hari perniagaan dengan panduan profil aliran semula, nota penyepaduan penutup akustik dan sokongan reka bentuk yang disesuaikan dengan voltan dan keperluan semasa anda.
