Cara Menyambung dan Memandu Buzzer: Panduan Pendawaian untuk Aktif, Pasif, Piezo & Magnetik (2026)

Pendawaian litar buzzer kelihatan remeh sehingga prototaip pertama menjadi senyap, menetapkan semula mikropengawal atau membakar transistor. Sebab kebanyakan kegagalan litar buzzer berlaku bukanlah komponen - ia mencampurkan jenis isyarat. Buzzer aktif mahukan DC yang stabil; buzzer pasif mahu gelombang persegi; elemen piezo berkelakuan seperti kapasitor manakala gegelung magnet menendang kembali voltan apabila dimatikan. Panduan 2026 ini menunjukkan cara menyambung dan memacu litar buzzer dengan betul untuk setiap keluarga biasa, dengan topologi litar pemacu sebenar, jadual penyelesaian masalah dan spesifikasi MEIDI yang disahkan.

1. Jenis Buzzer Sekilas Pandang: Aktif lwn Pasif, Piezo lwn Magnetik

Sebelum anda membina sebarang litar buzzer, kenal pasti perkara yang anda ada sebenarnya. Empat keluarga berkelakuan berbeza di bangku simpanan, dan pendawaian ditentukan oleh dua soalan: adakah ia mempunyai pengayun terbina dalam, dan adakah bunyi dibuat oleh cakera seramik atau gegelung?

Cara bersih untuk membezakan mereka di atas bangku: sambungkan bahagian itu ke bekalan DC 5 V. Jika ia berbunyi dengan segera, ia aktif. Jika ia kekal senyap, ia adalah pasif dan memerlukan sumber frekuensi — betul-betul perangkap yang menjadikan litar buzzer pertama kelihatan rosak.

2. Perkara yang Anda Perlukan Sebelum Pendawaian Litar Buzzer

Litar buzzer yang boleh dipercayai dibina daripada bil bahan yang pendek dan boleh diramal. Anda tidak memerlukan banyak, tetapi setiap bahagian mempunyai tugas:

• Buzzer— transduser (piezo atau magnetik, aktif atau pasif).
• Sumber kuasa— DC terkawal, biasanya 3 V, 5 V, atau 12 V, dipadankan dengan penilaian bahagian.
• Mikropengawal atau suis— Arduino, ESP32, atau butang tekan mudah untuk mengawal isyarat.
• Perintang pengehad arus (100 Ω)— melindungi GPIO MCU apabila memandu piezo secara langsung.
• Transistor NPN (2N2222 / BC547) + perintang asas 1 kΩ— bertindak sebagai suis untuk beban arus yang lebih tinggi.
• Diod flyback (1N4148)— penting merentasi gegelung magnet untuk menyerap EMF belakang.
• Papan roti, wayar pelompat, multimeter— untuk pemasangan dan penyelesaian masalah.

3. Cara Menyambung Buzzer Aktif (Piezo & Magnetik)

Buzzer aktif sudah mengandungi pengayunnya, jadi litar buzzer hanyalah suis kuasa. Perangkap adalah polariti.

3.1 Pendawaian piezo aktif

Kenal pasti plumbum positif (wayar lebih panjang atau tanda “+”). Sambungkannya ke isyarat/VCC dan petunjuk negatif kepada GND. Pada Arduino, tetapkan pinTINGGIuntuk berbunyi,RENDAHuntuk berhenti. Tiada kod pengayun diperlukan — litar dalaman berfungsi.

3.2 Pendawaian magnet aktif

Logik yang sama digunakan, tetapi buzzer aktif magnet menarik lebih arus. Jika ia dinilai di bawah kira-kira 30 mA, anda sering boleh memacunya dari pin GPIO melalui perintang 100 Ω; di atas itu, gunakan transistor supaya anda tidak membebankan mikropengawal. Sama ada cara, pastikan kekutuban betul.

4. Cara Memandu Buzzer Pasif (Piezo & Magnetik)

Buzzer pasif tidak mempunyai pengayun, jadi litar buzzer mesti menjana nada. Di sinilah PWM atau penjana fungsi masuk.

4.1 Pemacu piezo pasif

Sambungkan satu petunjuk ke pin berkeupayaan PWM dan satu lagi ke GND. Gunakannada (pin, kekerapan, tempoh)berfungsi pada Arduino, atau menjana gelombang persegi pada frekuensi resonans. Oleh kerana piezo adalah kapasitif, tiada diod flyback diperlukan, dan perintang siri adalah pilihan tetapi melindungi pin.

4.2 Pemacu magnet pasif

Buzzer magnetik pasif adalah induktif. Pandunya dengan gelombang persegi melalui transistor, dan letakkan diod flyback 1N4148 merentasi gegelung (katod ke sisi positif). Tanpa diod, medan magnet yang runtuh akan menaikkan voltan kembali ke dalam mikropengawal anda apabila isyarat berhenti.

5. Topologi Pemacu Litar Buzzer: GPIO lwn Transistor lwn Push-Pull

Topologi pemacu yang betul bergantung pada berapa kuat anda memerlukan litar buzzer dan berapa banyak arus yang boleh dibekalkan oleh sumber.

Untuk SPL maksimum, peringkat tolak tarik menggandakan voltan puncak ke puncak merentas elemen, yang menggandakan kuasa akustik dan menambah kira-kira 6 dB. Itulah topologi yang digunakan dalam buzzer penggera luar dan industri di mana setiap desibel dikira.

6. Pendawaian Buzzer SMD Ke PCB

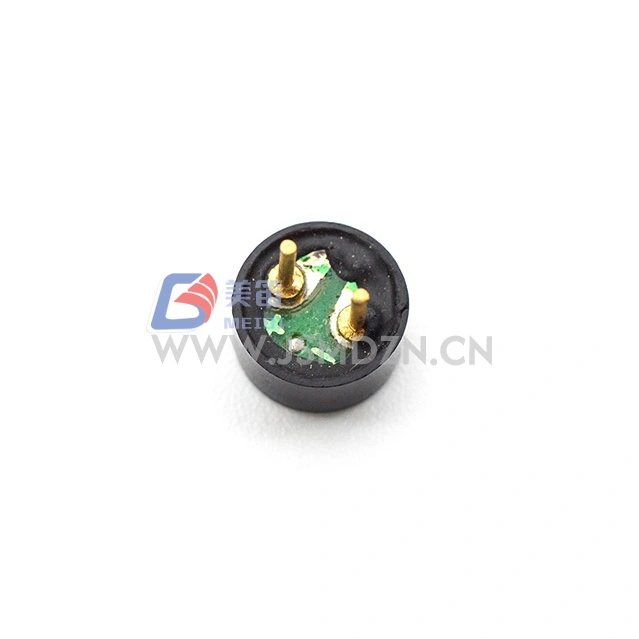

Buzzer pelekap permukaan seperti MEIDI HN-9042W (9×4.2 mm magnet pasif SMD) atau MLT-1230 (piezo SMD) diletakkan mengikut pilih-dan-tempat dan dialirkan semula dengan seluruh papan. Dua peraturan memastikan litar buzzer boleh dipercayai dalam pengeluaran:

• Ikuti profil aliran semula.Piezo dan bahagian SMD magnetik adalah sensitif haba; kekal dalam suhu dan masa puncak yang disyorkan.
• Fikirkan rongga akustik.Isipadu belakang yang dimeterai di belakang elemen boleh menambah 6–10 dB pada resonans, manakala lekapan panel rata boleh melemahkannya. Uji dalam kandang terakhir sebelum mengunci susun atur.

7. Spesifikasi Buzzer MEIDI Sebenar

Jadual di bawah menggunakan parameter yang disahkan daripada katalog bersatu MEIDI — tiada nilai anggaran. Ini adalah bahagian yang sebenarnya anda akan letakkan semasa membina litar buzzer dari julat kami.

Untuk melihat dengan lebih mendalam bahagian pasif SMD, lihat panduan kami tentangBuzzer pasif elektromagnet SMD 9×4.2 mm, dan untuk pemilihan piezo lihatbuzzer piezoelektrik tersuai & panduan OEM.

8. Menyelesaikan masalah Litar Buzzer

Kebanyakan kegagalan medan dalam litar buzzer memetakan kepada senarai pendek punca. Gunakan jadual ini sebelum menukar bahagian dalam litar buzzer.

9. Kesilapan Biasa Yang Membunuh Litar Buzzer

• Jenis isyarat yang salah.Pasif memerlukan isyarat berayun; keperluan aktif DC. Mencampurkannya adalah punca buzzer senyap yang paling biasa.
• Tiada diod flyback pada bahagian magnetik.EMF belakang gegelung akhirnya akan memusnahkan pin pemacu.
• Memandu magnet terus dari GPIO.Arus melebihi penarafan selamat pin — gunakan transistor.
• Mengabaikan resonans.Buzzer pasif yang dipacu 500 Hz dari titik resonannya boleh jatuh 10–15 dB.
• SMD terlalu panas semasa aliran semula.Ikut profil atau unsur depolarize.

10. Soalan Lazim

Adakah saya memerlukan perintang dengan buzzer piezo?

Buzzer piezo standard ialah beban kapasitif dan secara amnya tidak memerlukan perintang pengehad arus siri seperti yang dilakukan oleh LED. Perintang kecil 100 ohm antara pin MCU dan buzzer masih merupakan amalan yang baik untuk melindungi GPIO. Buzzer magnet mengeluarkan arus yang stabil dan memerlukan diod balik, dan selalunya transistor, sebaliknya.

Bolehkah saya menyambungkan buzzer terus ke pin Arduino?

Hanya piezo aktif arus rendah atau buzzer SMD yang dinilai di bawah kira-kira 30 mA boleh digerakkan terus dari pin GPIO. Buzzer magnetik dan jenis pasif yang memerlukan lebih arus mesti menggunakan transistor NPN atau pemacu MOSFET serta diod flyback, jika tidak, anda berisiko merosakkan mikropengawal.

Patutkah saya memilih buzzer aktif atau pasif?

Pilih buzzer aktif apabila anda hanya memerlukan nada tunggal yang tetap dan inginkan pendawaian yang paling mudah — ia berbunyi sebaik sahaja kuasa DC digunakan. Pilih buzzer pasif apabila anda memerlukan melodi, nada berubah-ubah atau corak penggera, kerana ia didorong oleh isyarat gelombang persegi atau PWM luaran.

Mengapakah buzzer pasif saya hanya mengklik dan bukannya bip?

Buzzer pasif menghasilkan bunyi hanya apabila ia menerima isyarat berayun seperti gelombang persegi PWM. Jika anda menyuapnya DC stabil, atau jika bekalan kuasa menjadi perang, anda akan mendengar bunyi klik tanpa nada. Gunakan fungsi tone() atau penjana frekuensi pada frekuensi resonan buzzer.

Apakah pensijilan yang perlu dipegang oleh pengilang buzzer yang boleh dipercayai?

Untuk komponen gred eksport, anda harus mencari kualiti dan pengurusan alam sekitar ISO 9001 dan ISO 14001, serta pematuhan RoHS dan REACH untuk sekatan bahan berbahaya. MEIDI memegang ISO 9001, ISO 14001, RoHS dan REACH merentasi julat piezo dan buzzer magnetiknya.

Ditulis oleh Haya Liu, MEIDI. Panduan pendawaian 2026 ini adalah sebahagian daripada siri aplikasi buzzer kami. Bacaan berkaitan:Buzzer Elektromagnet: Prinsip Kerja & Cara Memilih.
