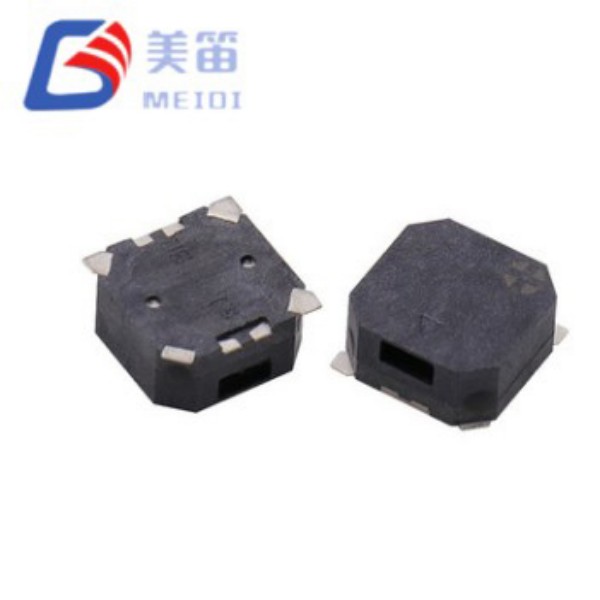

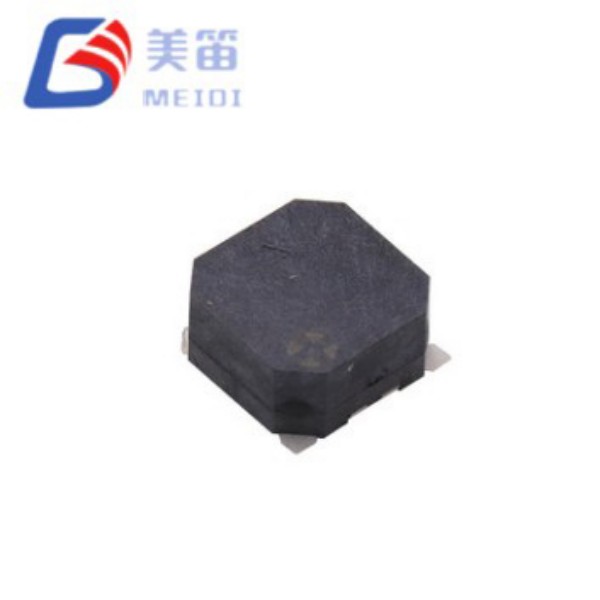

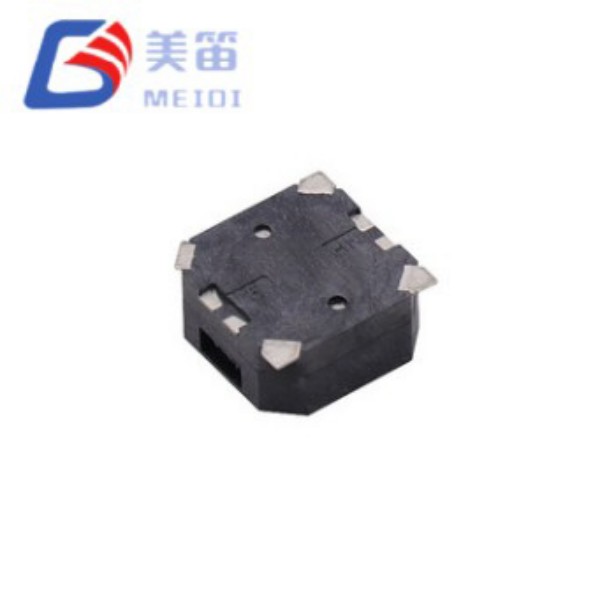

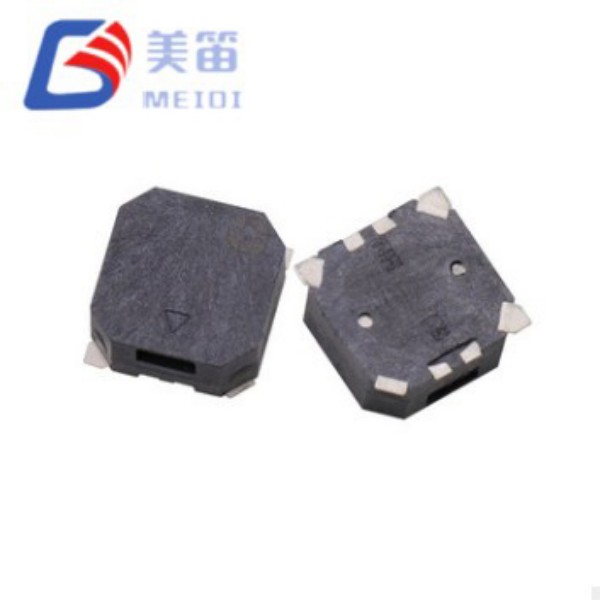

Buzzer Pasif Magnet SMD 8.5*8.5*4mm

Siri MLT‑8540 terdiri daripada dua buzzer pasif elektromagnet yang berkongsi jejak SMD 8.5×8.5×4.0mm yang sama, dibezakan oleh impedans gegelung dan penarafan voltan: varian 16Ω (MLT‑8540‑16R) untuk sistem 2.5–4.5V, dan varian 3V. (MLT‑8540‑32R) untuk bas 4.5–6.5V. Platform mekanikal bersatu ini membolehkan jurutera menilai kedua-dua seni bina pemacu tanpa perubahan susun atur PCB, memudahkan prototaip dan penskalaan platform merentas keluarga produk dengan voltan bekalan yang berbeza.

Dihasilkan dalam kemudahan Jiangsu yang diperakui ISO9001 MEIDI, kedua-dua varian menampilkan ketinggian rongga dalaman 4.0mm – tertinggi dalam kelas jejak 8.5mm – mengoptimumkan resonans Helmholtz pada 2700Hz untuk penembusan frekuensi rendah yang dipertingkatkan. Pengesahan kumpulan sampel mengesahkan nilai SPL antara 91.2dB hingga 99.3dB, dengan ketara melebihi minimum 85dB. Perumah LCP hitam menyokong pengaliran semula tanpa plumbum pada 255°C dan beroperasi dari -30°C hingga +70°C, dengan keupayaan penyimpanan dari -40°C hingga +85°C.

Seni Bina Dwi-Impedans – Faedah Praktikal

Buzzer Pasif Magnetik SMD 8.5*8.5*4mm memperkenalkan strategi cekap perolehan yang jarang terdapat dalam portfolio buzzer SMD. Daripada memaksa jurutera memilih impedans tunggal dan menerima apa sahaja julat voltan yang ditunjukkannya, siri ini menyediakan dua konfigurasi elektrik yang disahkan daripada satu asas mekanikal. Pendekatan ini memberikan tiga kelebihan praktikal:

Fleksibiliti prototaip – ​​semasa pembangunan awal, pasukan boleh menilai kedua-dua varian 16Ω dan 32Ω pada susun atur PCB yang sama tanpa menyemak geometri pad, zon keepout atau model akustik kepungan. Ketinggian 4.0mm dan jejak 8.5mm kekal malar; hanya litar pemacu dan item baris BOM yang berubah.

Kebolehskalaan platform – keluarga produk yang merangkumi unit mudah alih berkuasa USB 3.3V dan modul dipasang kenderaan 5V boleh berkongsi model mekanikal buzzer tunggal, memudahkan pengurusan rantaian bekalan, mengurangkan percambahan SKU dan menyatukan usaha kelayakan kebolehpercayaan.

Kecekapan dioptimumkan voltan – varian 16Ω menarik ≤100mA pada 3.6V, sesuai untuk reka bentuk terhad bateri; varian 32Ω menarik ≤80mA pada 5V, mengurangkan kehilangan I²R dalam larian kabel yang panjang dan meminimumkan tegasan terma pada transistor pemacu dalam kepungan bertutup. Kedua-duanya mencapai output akustik yang setanding melalui diafragma dan geometri rongga yang sama - perbezaan impedans ialah pengoptimuman tahap sistem, bukan kompromi akustik.

Atribut Utama

Platform bersatu dwi-impedans – pilihan 16Ω dan 32Ω daripada perumah 8.5×8.5×4.0mm yang sama, menghapuskan reka bentuk semula mekanikal apabila menilai seni bina voltan pemacu

Ketinggian rongga SMT maksimum – volum dalaman 4.0mm mengoptimumkan kecekapan resonans Helmholtz pada 2.7kHz, memberikan alternatif SPL yang lebih tinggi daripada 3.0mm jejak yang sama

Output yang diukur 91.2–99.3dB – prestasi empirikal dengan ketara melebihi spesifikasi ≥85dB, menyediakan ruang kepala akustik yang besar untuk persekitaran yang bising

Gandingan impedans dioptimumkan voltan – 16Ω untuk sistem Li‑ion/logik 3.6V dengan cabutan ≤100mA; 32Ω untuk bas industri/automotif 5V dengan cabutan ≤80mA

Dilanjutkan julat operasi -30°C hingga +70°C – mengatasi had gred pengguna standard, menyokong penggunaan luar yang sejuk dan terdedah kepada matahari

Perumahan LCP hitam dengan keserasian aliran semula – tahan puncak aliran semula tanpa plumbum 255±5°C dan mengekalkan kestabilan dimensi merentas sampul terma penuh

Senario Aplikasi

Ketinggian rongga yang dilanjutkan dan resonans frekuensi rendah menjadikan siri MLT‑8540 amat berkesan dalam persekitaran di mana bunyi ambien menutup amaran frekuensi yang lebih tinggi. Pemasangan biasa termasuk:

Panel automasi industri – nada pengumuman kerosakan dan penyiapan proses pada lantai kilang dengan bunyi mesin yang berterusan

Keselamatan bangunan komersial – amaran pencerobohan dan maklum balas kawalan akses di lobi, koridor dan struktur tempat letak kereta

Sistem amaran dalaman kenderaan – peringatan tali pinggang keledar, loceng status pintu dan amaran pemandu dalam seni bina elektrik 12V/24V

Peralatan telekomunikasi luar – nada status dan penunjuk kerosakan dalam kabinet terdedah cuaca dan kandang dipasang pada tiang

Konsol navigasi marin – isyarat boleh didengar dalam peralatan jambatan dan panel dalaman dengan pengudaraan terhad dan kelembapan tinggi

Pemantauan storan dalam peti sejuk – amaran ambang suhu dalam logistik rantaian sejuk dan persekitaran gudang

Pengesahan Pembuatan & Kebolehpercayaan

MEIDI mengeluarkan kedua-dua varian MLT‑8540 pada barisan pemasangan SMD khusus dengan penggulungan gegelung automatik, pematerian dan penentukuran akustik. Kemudahan Jiangsu kami mengekalkan pensijilan ISO 9001:2015, dengan kawalan proses statistik digunakan pada setiap peringkat pengeluaran.

Setiap kumpulan pengeluaran menjalani ujian kelayakan seragam:

Pencirian elektrik – 100% pengesahan rintangan gegelung, arus operasi dan frekuensi resonans

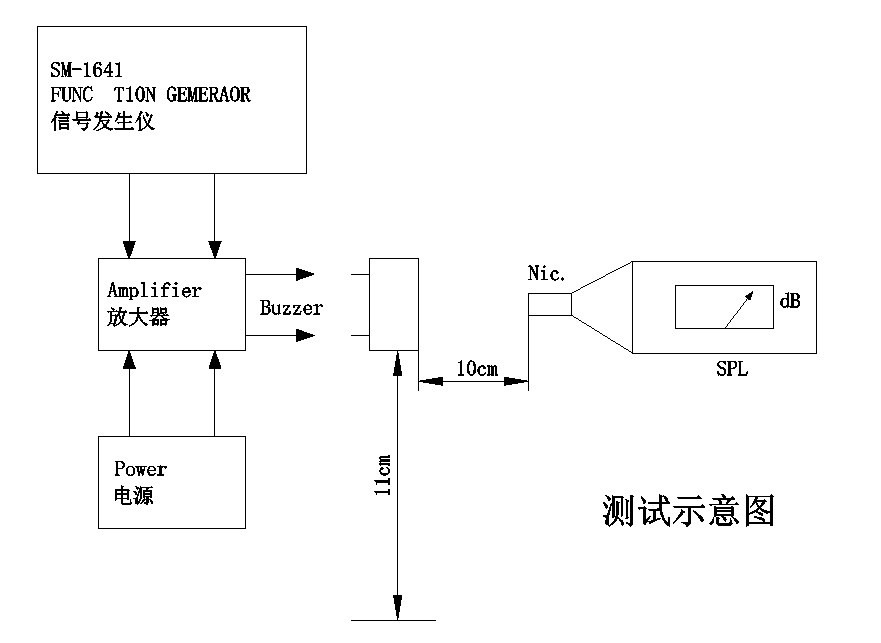

Pengesahan akustik – persampelan statistik mengesahkan SPL ≥85dB; keputusan yang diukur secara konsisten melebihi 91dB

Ketahanan alam sekitar – 48 jam storan suhu tinggi pada +80°C, 48 jam storan suhu rendah pada -30°C dan kejutan haba 5 kitaran (-30°C ↔ +80°C)

Tekanan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, jumlah 0.5 jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)

Rintangan kelembapan – 48 jam pada 50°C / 95% RH dengan pemulihan 2 jam dan pencirian elektrik

Rintangan haba pateri – 250°C selama 10 saat dengan kelegaan 2.0mm badan‑ke‑pateri, serta pematuhan profil aliran semula

Dokumentasi pematuhan RoHS dan REACH tersedia. Kod pengenalan lot memberikan kebolehkesanan penuh pada tarikh pengeluaran, keputusan ujian dan sijil bahan mentah.

Soal Jawab Integrasi

S1: Bagaimanakah cara saya memilih antara varian 16Ω dan 32Ω untuk sistem saya?

Pemilihan bergantung pada voltan bekalan anda yang tersedia dan belanjawan semasa. Varian 16Ω (2.5–4.5V) dioptimumkan untuk logik 3.3V, Li-ion sel tunggal (3.0–4.2V) dan reka bentuk berkuasa USB di mana pemacu GPIO MCU langsung mungkin boleh dilaksanakan dengan keupayaan arus pin yang mencukupi. Varian 32Ω (4.5–6.5V) menyasarkan aksesori automotif 5V, keluaran PLC industri dan sistem berkuasa PoE di mana voltan yang lebih tinggi mengurangkan permintaan semasa dan kehilangan pendawaian. Kedua-dua varian berkongsi dimensi mekanikal dan prestasi akustik yang sama; keputusan adalah elektrik semata-mata.

S2: Bolehkah kedua-dua varian didorong oleh isyarat PWM yang sama daripada mikropengawal?

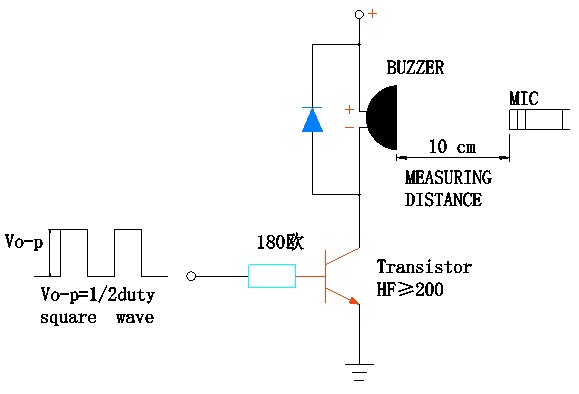

Ya, kedua-duanya menerima gelombang persegi 2700Hz pada voltan undian masing-masing. Walau bagaimanapun, litar pemacu mesti membekalkan voltan dan arus yang sesuai. Varian 16Ω pada 3.6V memerlukan sumber berkemampuan ≤100mA; varian 32Ω pada 5.0V memerlukan ≤80mA. Daripada MCU 3.3V, varian 32Ω memerlukan transistor peralihan aras atau MOSFET untuk mencapai 5V terkadarnya. Daripada MCU 5V, kedua-duanya boleh digerakkan dengan perintang asas dan diod flyback yang sesuai untuk melindungi GPIO.

S3: Apakah kelebihan ketinggian rongga 4.0mm berbanding alternatif 3.0mm?

Jumlah dalaman yang meningkat meningkatkan resonans Helmholtz pada 2700Hz, meningkatkan kecekapan akustik dan menyumbang kepada pengukuran SPL yang tinggi (91–99dB). Profil yang lebih tinggi juga menyediakan ruang tambahan untuk lawatan diafragma, membolehkan penjanaan tekanan bunyi yang lebih besar sebelum keratan mekanikal. Walaupun ketinggian 4.0mm memerlukan lebih banyak kelegaan paksi z, faedah akustik menjadikannya lebih disukai untuk aplikasi di mana output adalah kritikal dan ruang menegak tersedia.

S4: Adakah frekuensi 2700Hz sesuai untuk persekitaran dengan bunyi ambien frekuensi tinggi?

2700Hz berada di bawah spektrum dominan bagi banyak motor, pemampat dan bekalan kuasa pensuisan (biasanya 3–8kHz). Frekuensi yang lebih rendah ini selalunya meningkatkan nisbah isyarat-ke-bunyi dalam tetapan industri dengan mengelakkan jalur di mana hingar jentera tertumpu. Untuk persekitaran yang dikuasai oleh gemuruh frekuensi rendah (cth., enjin diesel), frekuensi yang lebih tinggi mungkin lebih disukai – MEIDI menawarkan frekuensi resonans alternatif untuk penyesuaian OEM.

S5: Bolehkah siri MLT‑8540 digunakan dalam aplikasi luaran atau kelembapan tinggi?

Komponen dinilai untuk operasi tidak pemeluwapan 90–95% RH setiap ujian rintangan kelembapan (48j pada 50°C / 95% RH). Mereka tidak dimeterai secara hermetik dan tidak boleh terdedah kepada kelembapan langsung atau rendaman. Untuk kegunaan luar, buzzer mesti dipasang di dalam kepungan bertaraf IP dengan port akustik yang membolehkan penghantaran bunyi sambil menghalang kemasukan air. MEIDI menawarkan salutan konformal sebagai pilihan tersuai untuk pesanan volum - hubungi pasukan kejuruteraan kami untuk membincangkan keperluan perlindungan kemasukan.

S6: Apakah jangka hayat perkhidmatan di bawah operasi berterusan?

Kelayakan standard termasuk 96 jam operasi berterusan pada 25°C dengan gelombang persegi kitaran tugas 50%. Untuk aplikasi nada berterusan tanpa had, MEIDI mengesyorkan mengehadkan kitaran tugas kepada 50% atau melaksanakan corak amaran terputus-putus (cth., 1saat dihidupkan, 3saat dimatikan) untuk mengurangkan pemanasan gegelung dan memanjangkan hayat perkhidmatan. Data ujian seumur hidup lanjutan untuk keadaan operasi tertentu tersedia atas permintaan.
