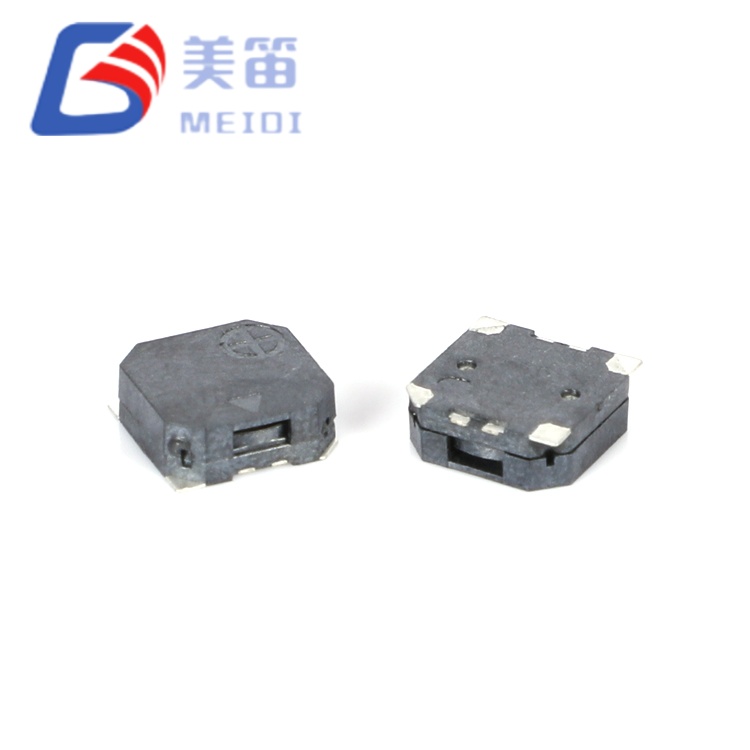

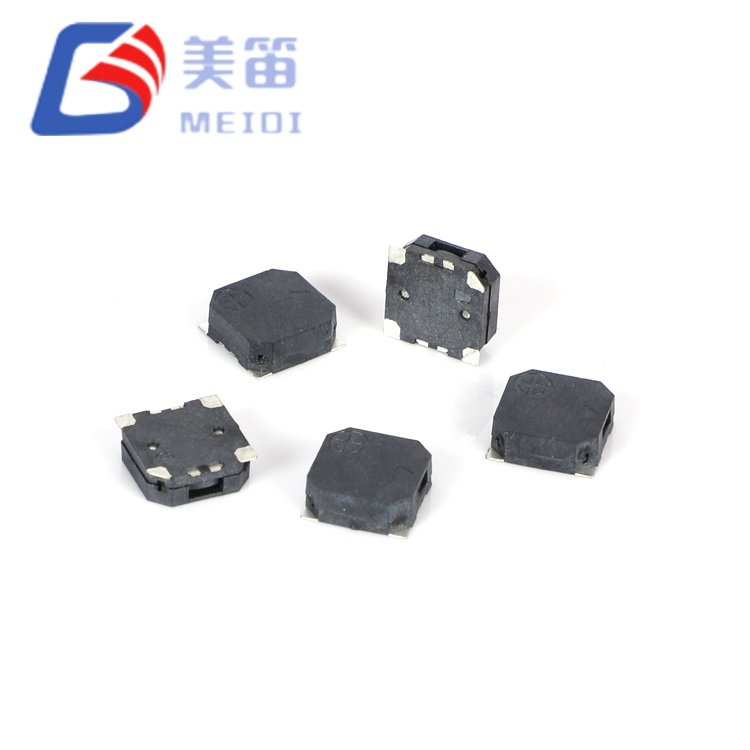

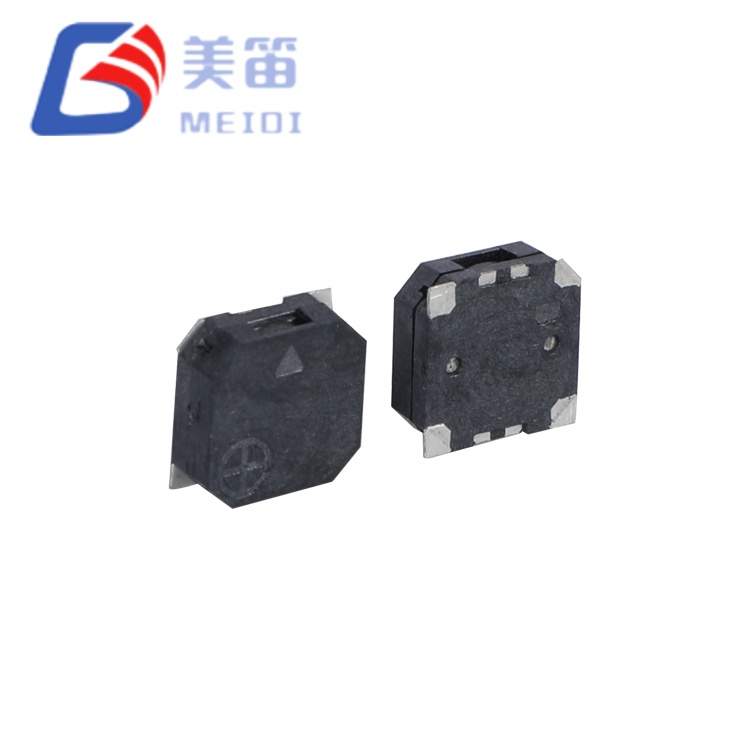

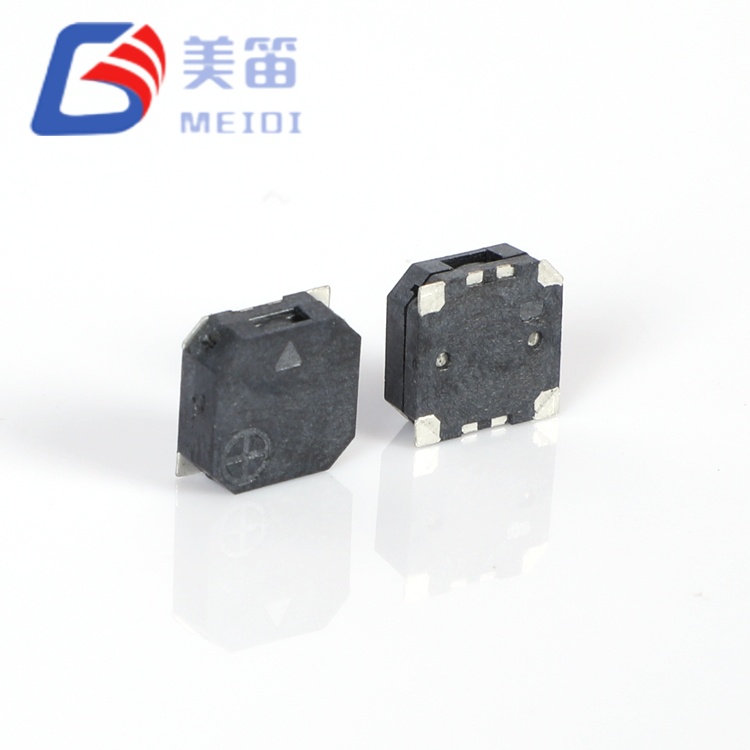

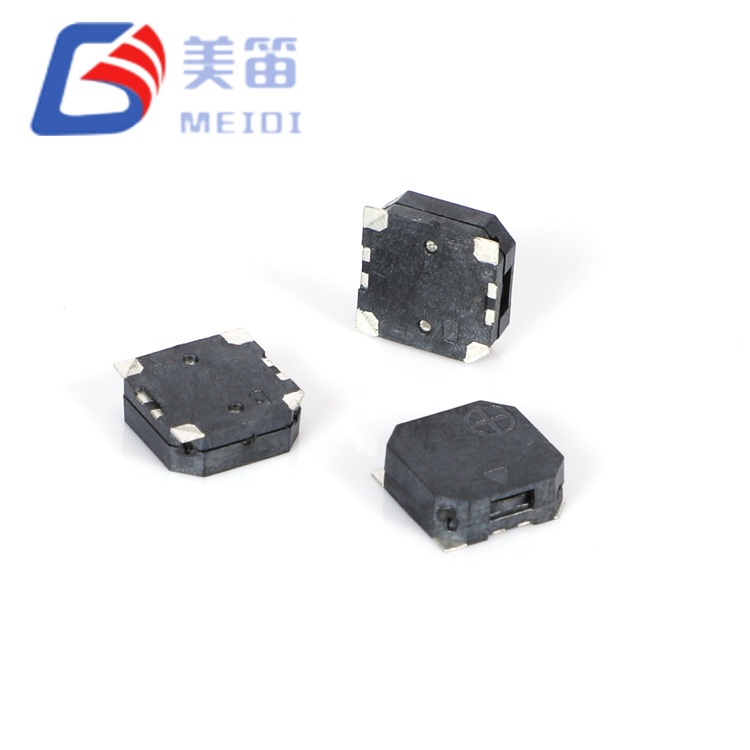

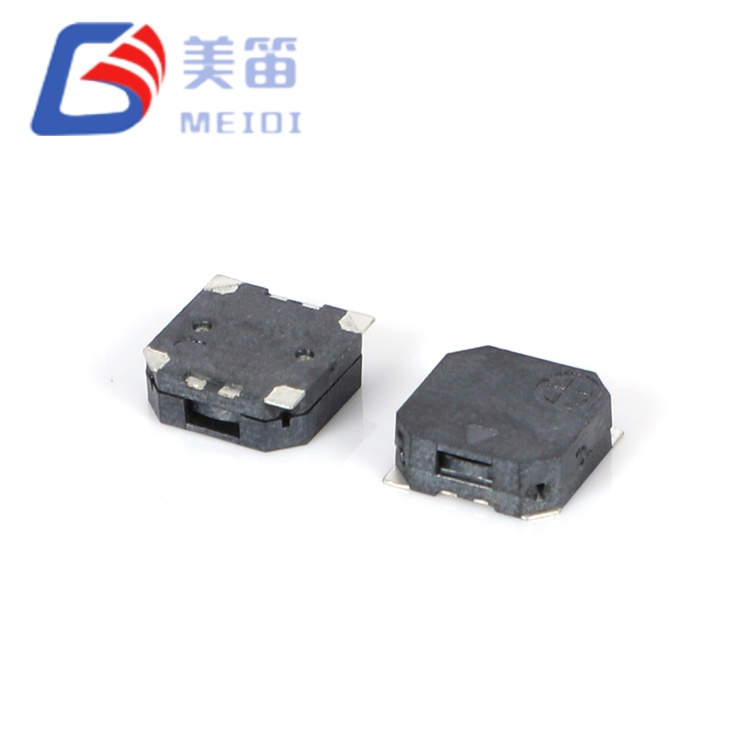

MLT-7525-16R 7.5*7.5*2.5mm SMD Magnetic Passive Buzzer mewakili peningkatan dalam portfolio buzzer MLT SMD, menangani aplikasi di mana siri 5 mm padat terbukti secara akustik atau elektrik tidak mencukupi. Dengan tapak kaki 7.5 × 7.5 mm dan ketinggian 2.5 mm, buzzer pasif elektromagnet 16Ω 3.6V SMD ini menduduki 2.25× kawasan PCB daripada rakan sejawatnya 5 mm sambil menyampaikan tekanan bunyi yang lebih tinggi dan keserasian voltan yang lebih luas.
Pemergian paling ketara dari siri 5 mm terletak pada penalaan elektrik dan akustiknya. Voltan terkadar meningkat kepada 3.6 V dengan jangka operasi 2.5–4.5 V, secara langsung menampung bateri Li-ion sel tunggal (nominal 3.0–4.2 V) dan sistem logik 5 V tanpa peraturan voltan. Kekerapan resonan turun kepada 2700 ± 300 Hz — julat di mana pendengaran manusia kekal sensitif manakala bunyi mekanikal dan elektrik ambien biasanya berkurangan, meningkatkan nisbah isyarat kepada hingar dalam persekitaran industri.
Rintangan gegelung 16 ± 3 Ω mewakili pilihan reka bentuk yang disengajakan untuk operasi voltan lebih tinggi. Pada 3.6 V, cabutan semasa kekal ≤ 100 mA manakala lilitan gegelung meningkat dan kawasan diafragma yang lebih besar menjana keluaran ≥ 85 dB. Tahap impedans ini sesuai dengan aplikasi di mana litar pemacu beroperasi dari rel 5 V atau di mana penggunaan arus yang dikurangkan diutamakan berbanding kiraan komponen yang minimum.
Dikilangkan oleh MEIDI, MLT-7525-16R menggabungkan sampul suhu yang lebih luas daripada siri 5 mm — beroperasi dari -30 °C hingga +70 °C dan menyimpan dari -40 °C hingga +85 °C. Julat lanjutan ini menyokong penggunaan dalam peralatan luar, penutup tidak dipanaskan dan aplikasi dalaman automotif di mana lawatan terma melebihi had gred pengguna standard. Hubungi kami untuk meminta sebut harga atau menyerahkan RFQ untuk harga volum.
Jejak kaki 7.5 × 7.5 mm diperluas dengan profil 2.5 mm untuk output akustik unggul dalam bentuk SMD padat
Voltan berkadar lebih tinggi 3.6 V dengan julat pengendalian 2.5–4.5 V — serasi dengan sistem logik 3.7 V Li-ion dan 5 V
Kekerapan resonan 2700 ± 300 Hz yang lebih rendah — menembusi hingar ambien dengan lebih berkesan daripada alternatif 4 kHz
Tekanan bunyi ≥ 85 dB dinaikkan pada 10 cm untuk menuntut aplikasi industri dan keselamatan
Rintangan gegelung 16 ± 3 Ω dioptimumkan untuk litar pemacu voltan lebih tinggi dengan permintaan semasa yang berkurangan
Julat suhu lanjutan: -30 °C hingga +70 °C beroperasi, -40 °C hingga +85 °C penyimpanan
Kawasan diafragma akustik yang diperluas — Perumah persegi 7.5 mm menampung membran bergetar yang lebih besar daripada varian 5 mm, meningkatkan kecekapan penjanaan tekanan bunyi pada frekuensi yang lebih rendah
2.7 kHz resonans frekuensi rendah — menyasarkan jalur 2–3 kHz di mana sensitiviti pendengaran manusia bersilang dengan bunyi ambien yang berkurangan, meningkatkan kebolehpersepan dalam tetapan industri dan luar
Voltan berkadar 3.6 V dengan julat 2.5–4.5 V — keserasian asli dengan sel Li-ion, logik 5 V dan sistem automotif 12 V melalui pemacu perintang atau transistor mudah
Impedans 16 ± 3 Ω untuk kecekapan voltan lebih tinggi — mengurangkan sedutan arus pada voltan tinggi berbanding alternatif 12 Ω, memudahkan pengurusan terma dalam litar pemacu
Dilanjutkan julat operasi -30 °C hingga +70 °C — mengatasi had bawah standard -20 °C, menyokong senario penggunaan mula sejuk dan subsifar
Perumahan LCP hitam dengan profil rendah 2.5 mm — mengekalkan disiplin pelepasan menegak sambil memaksimumkan volum rongga akustik dalaman
| Parameter | Nilai |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet |
| Voltan Ternilai | 3.6 V (o-p) |
| Voltan Kendalian | 2.5 – 4.5 V (o-p) |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB |
| Arus Operasi | ≤ 100 mA |

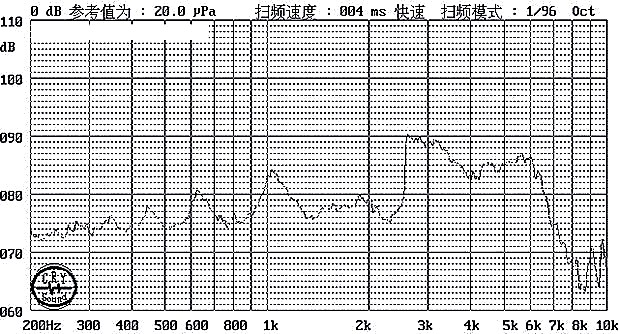

| Frekuensi Resonans | 2700 ± 300 Hz |
| Rintangan Gegelung | 16 ± 3 Ω |
| Suhu Operasi | -30 °C ~ +70 °C |
| Suhu Penyimpanan | -40 °C ~ +85 °C |

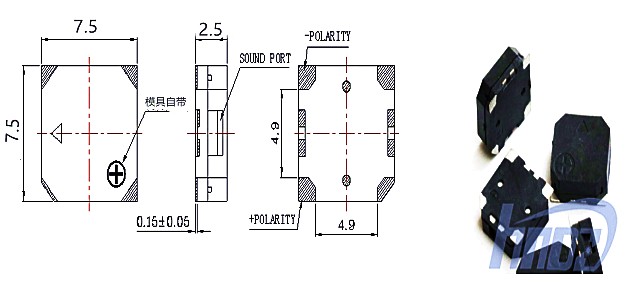

| Dimensi (L × W × H) | 7.5 × 7.5 × 2.5 mm |
| Berat badan | 0.5 g |
| Bahan Perumahan | LCP hitam |
| Kaedah Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
Buzzer Pasif Magnetik SMD 7.5*7.5*2.5mm menempati kedudukan yang berbeza dalam landskap buzzer SMD: ia merapatkan jurang antara peranti 5 mm padat dan buzzer magnet melalui lubang besar. Bagi jurutera yang terhad kepada pemasangan pemasangan permukaan tetapi memerlukan output akustik melebihi apa yang boleh disampaikan oleh pakej 5 mm, buzzer pasif elektromagnet elektromagnet 16Ω 3.6V SMD ini menyediakan penyelesaian perantaraan yang berdaya maju.
Pemilihan frekuensi memerlukan perhatian khusus. Pada 2700 Hz, MLT-7525-16R beroperasi di bawah kelompok 4 kHz di mana kebanyakan buzzer padat tertumpu. Ini penting dalam dua konteks: pertama, frekuensi yang lebih rendah merambat dengan pengecilan atmosfera yang kurang pada jarak dekat; kedua, persekitaran perindustrian biasanya mempamerkan ketumpatan spektrum hingar yang lebih rendah dalam jalur 2–3 kHz berbanding dengan kawasan 4 kHz di mana kipas penyejuk, bekalan kuasa pensuisan dan elektronik digital menjana gangguan yang besar.
Impedans 16 Ω memperkenalkan paradigma litar pemacu yang berbeza daripada siri 12 Ω. Walaupun pemacu GPIO terus daripada mikropengawal 3.3 V kurang praktikal (arus akan melebihi had pin 25 mA biasa), pasangan impedans yang lebih tinggi secara semula jadi dengan logik 5 V, IC pemacu khusus atau peringkat transistor mudah yang beroperasi daripada Li-ion atau bekalan terkawal. Sistem yang terhasil selalunya mencapai keserasian elektromagnet yang lebih baik disebabkan oleh transien arus yang lebih rendah.
Jisim 0.5 g — lima kali ganda 0.1 g varian 5 mm — menyumbang kepada keteguhan mekanikal. Inersia yang meningkat menahan kesan mikrofonik yang disebabkan oleh getaran dan memberikan output akustik yang lebih stabil di bawah keadaan kejutan mekanikal. Minta sampel untuk menilai penembusan frekuensi rendah dalam persekitaran sasaran anda.
Sistem penggera jentera perindustrian — isyarat berhenti kecemasan, kerosakan dan beban lampau dalam mesin CNC, penekan dan peralatan pengendalian bahan apabila bunyi ambien melebihi 70 dB
Infrastruktur telekomunikasi luar — pencerobohan kabinet, kegagalan kuasa, dan amaran lawatan terma di stesen pangkalan, pengulang dan nod rangkaian
Sistem dalaman kenderaan komersial — penggera undur, peringatan tali pinggang keledar dan amaran pintu kargo dalam van, trak dan peralatan pembinaan
Jentera pertanian dan pembinaan — status operasi dan amaran sempadan keselamatan dalam traktor, jengkaut dan penuai yang terdedah kepada getaran dan habuk
Bekalan kuasa tidak terganggu (UPS) — mod bateri, lebihan beban dan makluman penyelenggaraan dalam pusat data dan sistem kuasa sandaran gred perubatan
Peralatan logistik rantaian sejuk — pelanggaran suhu dan penggera pintu terbuka dalam bekas pengangkutan yang disejukkan dan peti sejuk masuk.
MEIDI menggunakan protokol kebolehpercayaan yang konsisten merentas semua pengeluaran siri MLT, dengan MLT-7525-16R tertakluk kepada pengesahan tekanan komprehensif yang sama:
•Pengesahan ketahanan iklim — storan suhu tinggi 48 jam pada +80 ± 2 °C, storan suhu rendah 48 jam pada -30 ± 2 °C, dan kejutan haba 5-kitaran (-30 °C ↔ +80 °C, tahan 30 minit)
•Ujian tegasan mekanikal — getaran sinusoidal (10–55 Hz, amplitud 1.0 mm, paksi XYZ, kumulatif 0.5 jam) dan jatuh bebas 75 cm pada kayu keras 10 mm (3 hentakan)
•Pengesahan rintangan kelembapan — penyaman udara 48 jam pada 50 ± 5 °C / 90–95% RH diikuti dengan pemulihan ambien 2 jam dan pencirian elektrik penuh
•Pengesahan integriti pematerian — rintangan haba pateri pada 250 ± 5 °C selama 10 ± 0.5 saat (pelepasan badan ke pateri 2.0 mm), serta pematuhan profil aliran semula penuh

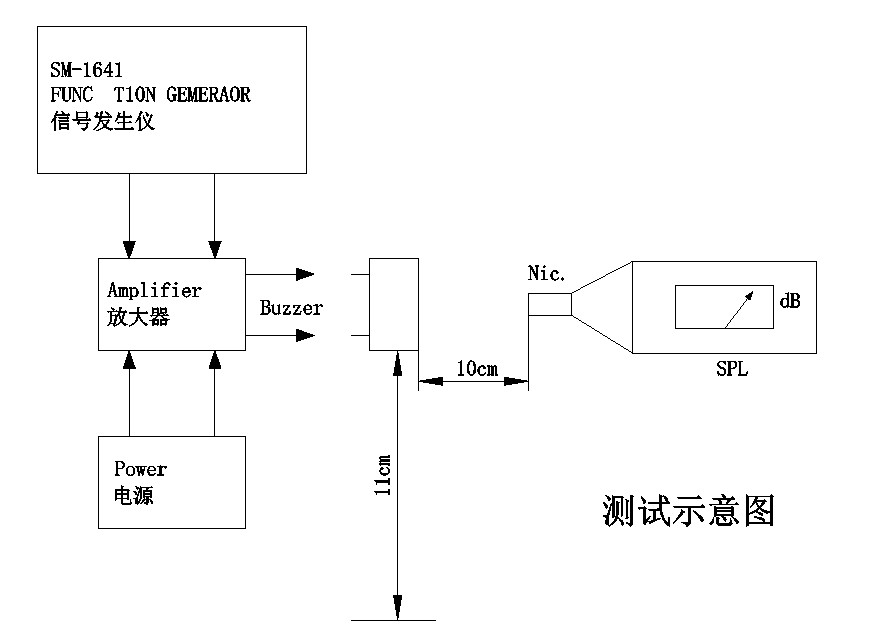

Data ujian kumpulan sampel (10 unit, pemacu standard 3.6 V, 10 cm) mengesahkan: tekanan bunyi 87.3--89.5 dB, arus 71.0--72.7 mA, frekuensi 2705--2735 Hz, impedans 16.0--16.7 Ω --- semua dalam toleransi spesifikasi
1. Mengapakah MLT-7525-16R menggunakan 16 Ω dan bukannya 12 Ω biasa dalam buzzer SMD yang lebih kecil?
Gegelung 16 Ω dioptimumkan untuk voltan berkadar 3.6 V dan julat pengendalian 2.5–4.5 V. Pada voltan ini, gegelung 12 Ω akan mengeluarkan arus yang berlebihan (sehingga 300 mA pada 3.6 V), melebihi keupayaan pemandu standard dan menghasilkan haba yang tidak diingini. Impedans 16 Ω mengekalkan arus ≤ 100 mA sambil membenarkan pusingan gegelung yang mencukupi untuk memacu diafragma yang lebih besar pada 2.7 kHz. Ini mewakili pengoptimuman peringkat sistem dan bukannya pilihan rintangan mudah.
2. Bolehkah MLT-7525-16R dipacu terus dari GPIO mikropengawal 3.3 V?

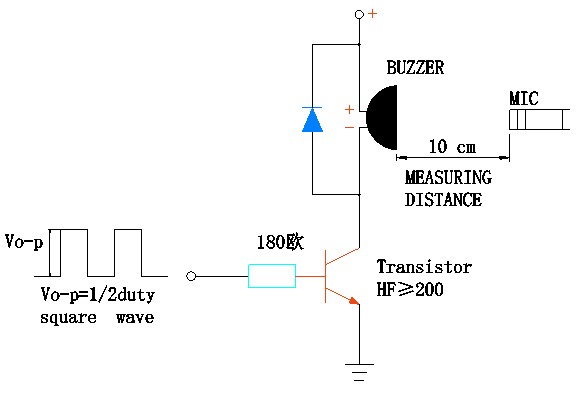

Tidak disyorkan. Pada 3.3 V, gegelung 16 Ω akan menarik kira-kira 206 mA — jauh melebihi had biasa 20–25 mA pin MCU standard dan berisiko mengalami kerosakan kekal. Transistor NPN mudah atau peringkat pemacu MOSFET diperlukan. Untuk sistem 5 V, perintang asas 180 Ω dengan transistor tujuan umum (HF ≥ 200) menyediakan pemacu yang mencukupi, serupa dengan litar ujian standard yang digunakan untuk pencirian.
3. Bagaimanakah frekuensi 2.7 kHz berbanding dengan 4 kHz buzzer dalam aplikasi praktikal?
Frekuensi resonans 2.7 kHz menawarkan penembusan unggul dalam persekitaran yang bising dan pancaran arah yang berkurangan berbanding 4 kHz. Kepekaan pendengaran manusia adalah setanding antara frekuensi ini (kedua-duanya termasuk dalam jalur paling sensitif 2–5 kHz). Pertukaran utama ialah saiz fizikal: mencapai resonans 2.7 kHz dalam pakej padat memerlukan diafragma yang lebih besar, yang boleh memuatkan perumahan 7.5 mm. Untuk aplikasi di mana buzzer 4 kHz tidak kedengaran disebabkan oleh bunyi persekitaran, MLT-7525-16R menyediakan laluan naik taraf terus.
4. Apakah kepentingan penarafan suhu penyimpanan -40 °C?
Julat storan lanjutan hingga -40 °C menyokong logistik rantaian sejuk, peralatan altitud tinggi dan jentera simpanan musim sejuk di mana had standard -30 °C mungkin melebihi semasa pengangkutan atau tempoh terbiar. Had operasi kekal -30 °C, bermakna peranti tidak boleh dipandu secara aktif di bawah suhu ini, tetapi boleh bertahan dalam lawatan penyimpanan hingga -40 °C tanpa degradasi. Perbezaan ini penting untuk aeroangkasa, arktik dan aplikasi bersebelahan kriogenik.
5. Adakah MLT-7525-16R sesuai sebagai pengganti drop-in untuk buzzer magnet melalui lubang dalam reka bentuk sedia ada?
Ya, dengan semakan susun atur PCB. Jejak SMD 7.5 mm menduduki kawasan papan yang setanding dengan banyak buzzer lubang telus 9 mm dan 12 mm sambil menghapuskan keperluan untuk lubang gerudi dan sisipan manual. Jaminan tekanan bunyi ≥ 85 dB menyediakan margin reka bentuk untuk aplikasi amaran industri. Pertimbangan reka bentuk utama ialah litar pemacu: buzzer lubang telus selalunya beroperasi pada 12 V dengan pengayun dalaman, manakala MLT-7525-16R memerlukan pengujaan 2.7 kHz luaran pada 3.6 V. Pengayun ringkas atau keluaran MCU PWM menggantikan pemacu berayun sendiri yang sebelumnya disediakan oleh buzzer aktif.
Hubungi MEIDI untuk sebut harga kompetitif, sampel kejuruteraan dan penyesuaian OEM/ODM. Pasukan aplikasi kami boleh membantu dengan reka bentuk litar pemacu untuk sistem 5 V dan Li-ion, pemodelan kepungan akustik dan pengoptimuman profil aliran semula untuk barisan pengeluaran anda.
