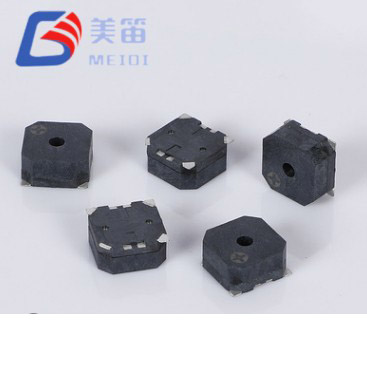

Buzzer Pasif Magnetik SMD 8.5*8.5*3mm memberikan penyelesaian praktikal untuk reka bentuk yang memerlukan buzzer elektromagnet lekap permukaan dengan fleksibiliti untuk menampung rel bekalan yang berbeza pada tapak PCB tunggal. Dua varian impedans berkongsi pakej 8.5×8.5×3.0mm yang sama: versi 16Ω meliputi sistem 2.5V hingga 4.5V, manakala versi 32Ω dioptimumkan untuk operasi 4.5V hingga 6.5V. Oleh kerana kedua-duanya mempunyai dimensi mekanikal yang sama, jurutera boleh menilai pertukaran voltan dan semasa semasa prototaip tanpa perlu mengasingkan reka letak papan atau reka bentuk kepungan.
Sebagai transduser pasif, MLT‑8530H‑16R dan MLT‑8530H‑32R memerlukan isyarat gelombang persegi atau PWM luaran untuk menghasilkan bunyi. Pendekatan ini meletakkan kawalan penuh ke atas frekuensi, tempoh dan corak modulasi di tangan pasukan perisian tegar, yang memungkinkan untuk mencipta urutan amaran tersendiri tanpa menukar perkakasan. Kekerapan resonan ditetapkan pada 2700±300Hz, dan kedua-dua varian menjamin tahap tekanan bunyi minimum 85dB pada 10cm di bawah voltan terkadar masing-masing.
Perumahan LCP hitam serasi dengan pematerian aliran semula tanpa plumbum standard, dan ketinggian profil 3.0mm membolehkan penempatan dalam pemasangan di mana ruang menegak berada pada tahap premium tetapi prestasi akustik tidak boleh dikorbankan. Bahagian berikut memperincikan ciri elektrik, cadangan pemacu, pengesahan kebolehpercayaan dan panduan pemilihan untuk menyepadukan siri ini ke dalam industri, keselamatan, automasi bangunan dan peralatan mudah alih.

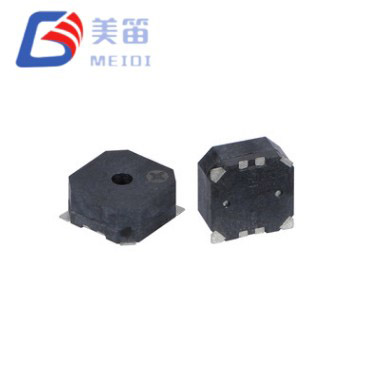

Dua rintangan gegelung daripada satu reka bentuk mekanikal: 16Ω untuk aplikasi voltan rendah dan 32Ω untuk rel 5V standard.
Pemacu luaran diperlukan. Struktur elektromagnet pasif menjangkakan bentuk gelombang AC, biasanya gelombang persegi 2700Hz, yang memberikan kebebasan untuk melaksanakan corak nada tersuai, tempoh berubah-ubah dan makluman berbilang nada sepenuhnya melalui perisian.
Output bunyi yang dijamin sekurang-kurangnya 85dB pada jarak 10cm, diukur pada voltan terkadar untuk setiap varian.

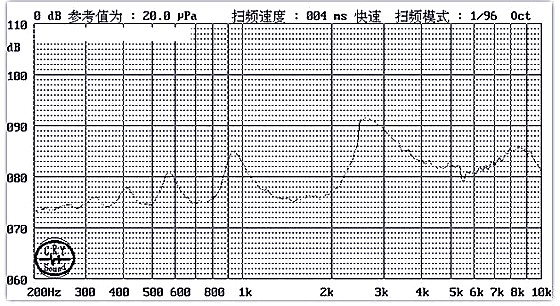

Kekerapan resonans 2700±300Hz, dengan data sampel kelompok mengesahkan pusat 2700Hz yang ketat merentas berbilang unit.

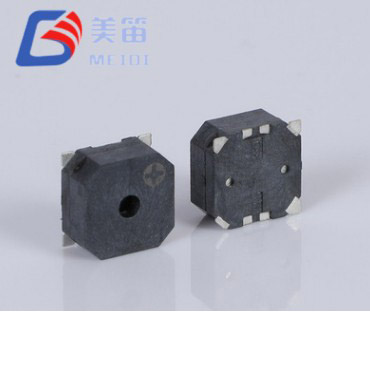

Tapak kaki 8.5×8.5mm padat dan ketinggian 3.0mm, direka bentuk untuk pemasangan SMT padat di mana kawasan papan dan kelegaan kedua-duanya dikekang.
Julat suhu operasi dari −30°C hingga +70°C, menyokong keadaan permulaan sejuk dan penutup luar.

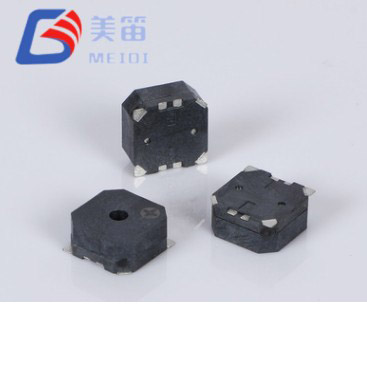

Perumah LCP hitam serasi dengan pematerian aliran semula sehingga 255±5°C, serta proses gelombang dan manual.
| Parameter | MLT‑8530H‑16R | MLT‑8530H‑32R |
| Voltan Ternilai | 3.6 V (Vo‑p) | 5 V (Vo‑p) |
| Voltan Kendalian | 2.5 – 4.5 V (Vo‑p) | 4.5 – 6.5 V (Vo‑p) |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB |
| Arus Operasi | ≤ 100 mA | ≤ 80 mA |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Rintangan Gegelung | 16 ± 3 Ω | 32 ± 3 Ω |
| Suhu Operasi | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| Suhu Penyimpanan | -40 °C ~ +85 °C | -40 °C ~ +85 °C |

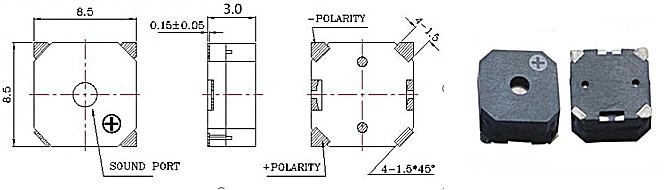

| Dimensi (L × W × H) | 8.5 × 8.5 × 3.0 mm | 8.5 × 8.5 × 3.0 mm |
| Berat badan | 0.5 g | 0.5 g |
| Bahan Perumahan | LCP hitam | LCP hitam |
Corak tanah PCB tunggal memuatkan kedua-dua bahagian 16Ω dan 32Ω, membolehkan reka bentuk platform yang boleh diisi mengikut voltan sistem sasaran tanpa perubahan susun atur.
Seni bina pemacu pasif bergantung pada gelombang persegi yang dijana secara luaran, yang membolehkan mikropengawal menentukan frekuensi nada, kadar ulangan dan corak. Tiada pengayun dalaman untuk mengekang tingkah laku akustik.
Output akustik ditetapkan pada minimum 85dB untuk kedua-dua varian, dengan frekuensi resonans 2700Hz dan toleransi ±300Hz.
Penggunaan semasa dinilai pada ≤100mA untuk versi 16Ω pada 3.6V dan ≤80mA untuk versi 32Ω pada 5V, memberikan angka yang jelas untuk saiz bekalan kuasa.
Ketinggian 3.0mm mengekalkan komponen dalam sampul z banyak sistem papan berbilang, manakala tapak kaki persegi 8.5mm mengekalkan saluran penghalaan bersebelahan.
Operasi berterusan ditentukan daripada −30°C, had yang lebih rendah yang memanjangkan julat boleh guna melebihi apa yang ditawarkan oleh banyak buzzer gred komersial.

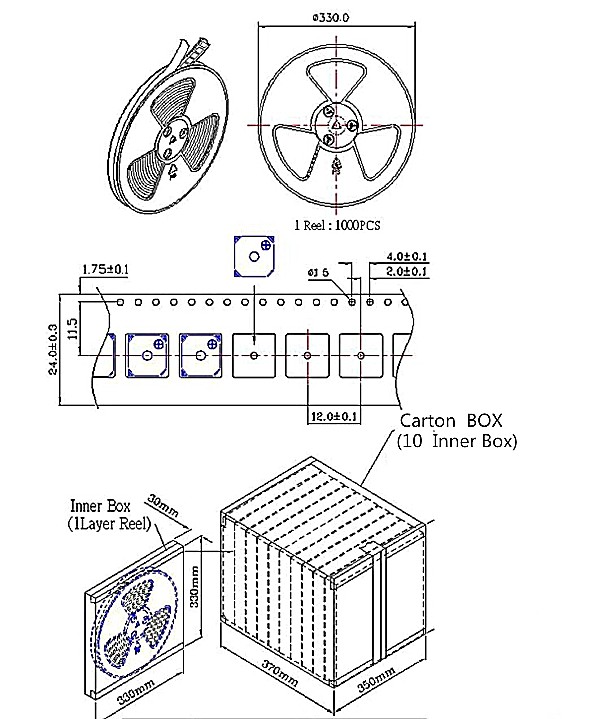

Pakej LCP hitam menahan aliran semula, gelombang dan profil pematerian tangan, memberikan fleksibiliti pengeluar dalam urutan pemasangan.

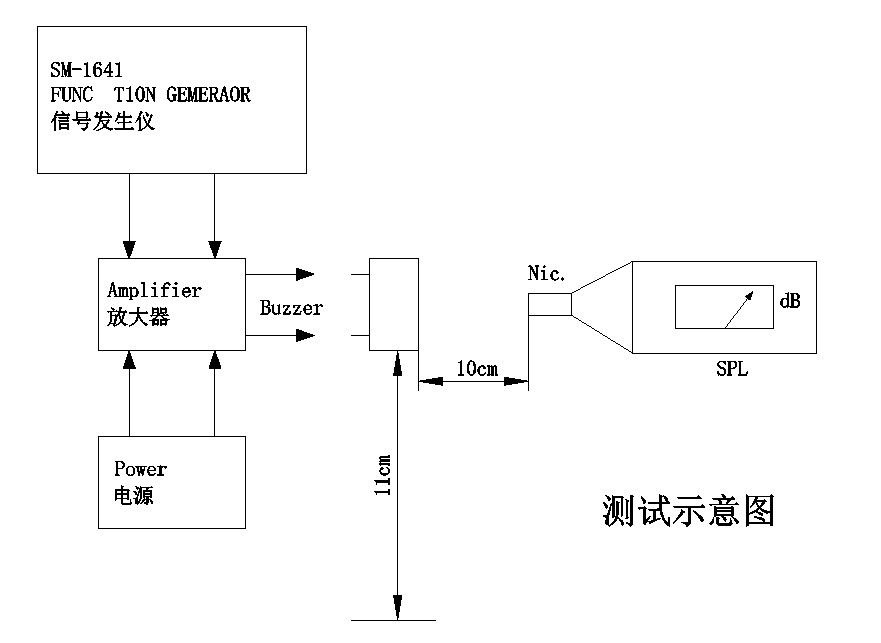

| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet | — |
| Voltan Ternilai | 3.6 V (Vo‑p) | Nominal |
| Voltan Kendalian | 2.5 – 4.5 V (Vo‑p) | Berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3.6V, 10 cm |
| Arus Operasi | ≤ 100 mA | Pada 3.6V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Rintangan Gegelung | 16 ± 3 Ω | Pada 25 °C, DC |
| Suhu Operasi | -30 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -40 °C ~ +85 °C | Tidak beroperasi |
| Dimensi (L × W × H) | 8.5 × 8.5 × 3.0 mm | Badan sahaja |
| Berat badan | 0.5 g | tipikal |
| Bahan Perumahan | LCP hitam | Serasi aliran semula |
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet | — |
| Voltan Ternilai | 5 V (Vo‑p) | Nominal |
| Voltan Kendalian | 4.5 – 6.5 V (Vo‑p) | Berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 5V, 10 cm |
| Arus Operasi | ≤ 80 mA | Pada 5V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Rintangan Gegelung | 32 ± 3 Ω | Pada 25 °C, DC |
| Suhu Operasi | -30 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -40 °C ~ +85 °C | Tidak beroperasi |
| Dimensi (L × W × H) | 8.5 × 8.5 × 3.0 mm | Badan sahaja |
| Berat badan | 0.5 g | tipikal |
| Bahan Perumahan | LCP hitam | Serasi aliran semula |
| Varian | Julat SPL (dB) | Julat Semasa (mA) | Kekerapan (Hz) | Julat Impedans (Ω) |
| MLT‑8530H‑16R | 89.9 – 92.5 | 68.6 – 72.5 | 2700 | 15.4 – 16.5 |
| MLT‑8530H‑32R | 90.1 – 92.4 | 59.6 – 63.1 | 2700 | 30.5 – 32.8 |
Nilai yang diukur menunjukkan sebaran biasa dalam kumpulan pengeluaran. Had yang dijamin disenaraikan dalam jadual spesifikasi individu di atas. Hubungi MEIDI untuk laporan ujian kumpulan penuh dan data keupayaan proses.
| Varian | Pemandu yang disyorkan | Konfigurasi Biasa | Teguran |

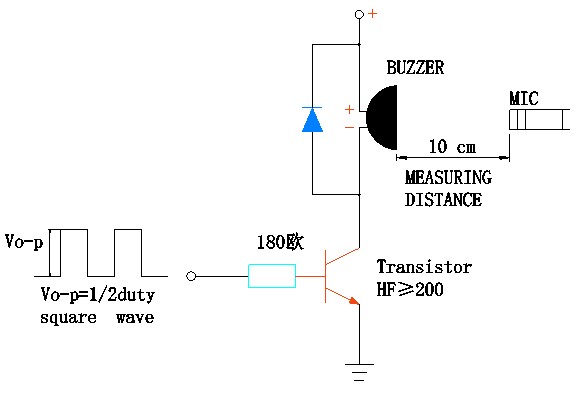

| MLT‑8530H‑16R | Penampan transistor | Transistor NPN atau MOSFET peringkat logik dengan perintang tapak/pintu | Pemacu GPIO langsung tidak boleh dilaksanakan kerana keperluan semasa; elemen pensuisan adalah perlu. |
| MLT‑8530H‑16R | Pemacu pengumpul terbuka | NPN dengan tarik-ke atas untuk membekalkan | Konfigurasi standard; pilih perintang asas mengikut lembaran data transistor. |
| MLT‑8530H‑32R | Penampan transistor | Transistor NPN atau MOSFET peringkat logik dengan perintang tapak/pintu | Diperlukan; Pin GPIO tidak boleh membekalkan arus beban secara langsung. |
| MLT‑8530H‑32R | IC pemandu buzzer khusus | Output gelombang persegi, berkeupayaan 5V | Pastikan frekuensi output ditala kepada 2700Hz untuk tekanan bunyi maksimum. |
| Kedua-dua varian | Penguat audio | Gelombang sinus atau persegi, impedans keluaran dipadankan dengan rintangan gegelung | Berguna apabila kawalan kelantangan atau ketulenan bentuk gelombang diperlukan. |
Gelombang persegi 2700Hz dengan kitaran tugas 50%, pada voltan puncak-ke-puncak yang dinilai, menyampaikan prestasi akustik yang ditentukan. Memandu buzzer pada frekuensi jauh dari resonans akan mengurangkan tahap bunyi dan meningkatkan beban reaktif.
Nota permohonan di bawah adalah berdasarkan spesifikasi elektrik dan persekitaran Buzzer Pasif Magnetik SMD 8.5*8.5*3mm. Mereka bukan jaminan reka bentuk; mengesahkan prestasi terhadap keperluan khusus anda dan piawaian yang berkenaan.
Panel automasi industri: penggera kerosakan dan penunjuk status proses dalam PLC dan sistem pemacu motor mendapat manfaat daripada pilihan dwi-impedans, yang sejajar dengan logik kawalan 3.3V dan 5V tanpa perubahan papan.
Kawalan keselamatan dan akses: panel pencerobohan dan pembaca kad boleh menjana irama amaran terkawal PWM yang tersendiri, membantu pengendali membezakan antara acara yang berbeza.
Automasi bangunan dan rumah: hab get laluan, sambung pengesan asap dan pengesahan termostat bergantung pada keupayaan buzzer untuk menghasilkan corak pemberitahuan yang ditentukan oleh perisian.
Instrumen berkuasa bateri: varian 16Ω sesuai dengan sistem Li‑ion 3.3V, manakala varian 32Ω dioptimumkan untuk bekalan terkawal 5V, meliputi pelbagai peralatan mudah alih.
Infrastruktur telekomunikasi: penggera pencerobohan kabinet dan kegagalan kuasa di luar atau lokasi yang tidak panas mendapat manfaat daripada had operasi bawah −30°C.
Kepungan luar dan terdedah secara haba: peralatan yang mengalami perubahan suhu yang luas boleh bergantung pada julat operasi −30°C hingga +70°C yang ditentukan untuk penjanaan amaran yang konsisten.
| Keperluan Reka Bentuk | Kelebihan Siri MLT‑8530H |
| Voltan platform masih perlu disahkan | Jejak biasa membenarkan pertukaran lewat antara 16Ω dan 32Ω, mengekalkan susun atur PCB. |
| Tukar ganti antara ruang kepala voltan dan penggunaan semasa | Versi 16Ω beroperasi pada voltan yang lebih rendah, manakala versi 32Ω mengurangkan tarikan semasa pada rel 5V. |
| Perlukan corak amaran yang boleh disesuaikan | Reka bentuk pasif menyerahkan kawalan penuh terhadap kekerapan nada, pemasaan hidup-mati dan modulasi kepada mikropengawal. |
| Hartanah PCB yang ketat | Badan persegi 8.5mm dan ketinggian 3.0mm sesuai dengan susun atur SMT padat. |
| Penggunaan iklim sejuk | −30°C tingkat operasi didokumenkan dalam spesifikasi. |
| Proses pematerian bercampur | Aliran semula, gelombang dan pematerian manual semuanya dilindungi oleh spesifikasi produk. |
Buzzer Pasif Magnetik SMD 8.5*8.5*3mm menduduki kedudukan antara buzzer SMD terkecil dan jenis lubang telus yang lebih besar. Ketinggian 3.0mm menyediakan volum dalaman yang mencukupi untuk output akustik yang mantap, manakala jejak yang dikongsi merentasi dua nilai impedans memberikan kebebasan kepada pasukan reka bentuk untuk mengoptimumkan antara muka elektrik lewat dalam kitaran pembangunan. Kekerapan resonan 2700Hz, lebih rendah daripada 4kHz yang lebih biasa, juga mungkin lebih disukai dalam persekitaran akustik di mana nada yang sedikit lebih dalam menawarkan diskriminasi yang lebih baik.
Sampel penilaian tersedia untuk kedua-dua varian impedans supaya anda boleh mengesahkan tekanan bunyi, penggunaan semasa dan keserasian pemacu pada papan anda sendiri.
Teknologi Pintar MEIDI telah menghasilkan komponen akustik elektromagnet dan piezoelektrik sejak 2011. Kilang bersepadu menegak syarikat di Jiangsu, China, menggabungkan pengacuan LCP dalaman, penggulungan gegelung automatik, pemasangan SMD dan ujian akustik 100%. Pensijilan ISO 9001 dan makmal kebolehpercayaan khusus menyediakan rangka kerja untuk kualiti yang konsisten merentas pengeluaran volum tinggi. Pelanggan dalam sektor automotif, perindustrian, keselamatan dan elektronik pengguna bergantung pada sokongan kejuruteraan MEIDI dan penghantaran tepat pada masanya.
Siri MLT‑8530H dihasilkan di bawah sistem kualiti yang sama ini. Setiap kelompok tertakluk kepada program pengesahan kebolehpercayaan yang mengikut spesifikasi produk. Pemeriksaan tekanan alam sekitar terdiri daripada 48 jam pada +80±2°C, 48jam pada -30±2°C, dan lima kitaran kejutan haba antara ekstrem ini dengan kekal selama 30 minit pada setiap suhu. Kekukuhan mekanikal disahkan melalui ujian getaran dari 10Hz hingga 55Hz pada amplitud 1.0mm pada ketiga-tiga paksi, diikuti dengan tiga titis jatuh bebas 75cm pada permukaan kayu keras 10mm.
Rintangan kelembapan dinilai dengan mendedahkan sampel kepada 50±5°C pada kelembapan relatif 90–95% selama 48 jam, dengan pemulihan ambien selama 2 jam sebelum pengukuran. Integriti pematerian disahkan oleh ujian haba pateri 10 saat pada 250±5°C (badan komponen 2.0mm dari titik pateri) dan dengan pemprofilan aliran semula penuh. Semua syarat ujian, kriteria penerimaan dan dokumentasi kelompok tersedia untuk semakan pelanggan. Untuk projek yang memerlukan kelayakan lanjutan, seperti yang ditadbir oleh piawaian automotif atau peranti perubatan, pasukan kualiti MEIDI boleh membincangkan protokol pemeriksaan tambahan.
1. Bagaimanakah saya membuat keputusan antara MLT‑8530H‑16R dan MLT‑8530H‑32R?
Pilihan bergantung pada voltan pemacu anda yang tersedia dan jumlah arus yang boleh dihantar oleh bekalan kuasa anda. Bahagian 16Ω beroperasi dari 2.5V hingga 4.5V dan sesuai semula jadi untuk reka bentuk logik 3.3V atau Li‑sel tunggal. Bahagian 32Ω berfungsi dari 4.5V hingga 6.5V, sepadan dengan rel 5V standard dan mengurangkan arus untuk output akustik yang sama. Kerana kedua-duanya berkongsi corak tanah yang sama, anda boleh menilai satu varian dan kemudian bertukar kepada yang lain tanpa mengubah suai PCB.
2. Apakah litar pemacu yang perlu saya gunakan untuk setiap varian?
Kedua-dua jenis memerlukan gelombang persegi luaran pada 2700Hz dan voltan terkadar. Penampan transistor atau MOSFET peringkat logik diperlukan kerana arus gegelung (≤100mA untuk 16Ω, ≤80mA untuk 32Ω) melebihi keupayaan kebanyakan pin GPIO mikropengawal. Transistor NPN mudah dengan perintang asas adalah penyelesaian yang paling biasa. IC pemacu buzzer khusus juga boleh digunakan; pastikan frekuensi output ditetapkan kepada 2700Hz untuk mencapai titik resonans.
3. Bolehkah saya menjalankan MLT‑8530H‑16R pada bekalan 5V, atau versi 32Ω pada 3.3V?
Mengendalikan varian 16Ω melebihi 4.5V berisiko memanaskan gegelung. Varian 32Ω di bawah 4.5V akan menghasilkan output bunyi yang berkurangan yang mungkin jatuh di bawah minimum 85dB yang ditentukan. Jika voltan sistem anda tetap dan tidak sepadan dengan julat semula jadi mana-mana bahagian, MEIDI boleh mencadangkan model alternatif atau membincangkan perintang siri nilai kecil untuk versi 16Ω, walaupun ini akan merendahkan tekanan bunyi.
4. Apakah kepentingan frekuensi 2700Hz berbanding buzzer 4000Hz?
Frekuensi tengah 2700Hz adalah lebih rendah daripada 4kHz biasa bagi kebanyakan buzzer SMD padat. Kedua-duanya berada dalam kumpulan yang pendengaran manusia sensitif, tetapi nada yang lebih rendah mungkin dianggap sebagai kurang nyaring dan boleh berkelakuan berbeza di dalam kandang. Pilihan terbaik bergantung pada spektrum hingar ambien dan jenis pembezaan amaran yang diperlukan oleh produk anda. Ujian prototaip dengan kedua-dua julat frekuensi disyorkan jika kualiti tona adalah kritikal.
5. Apakah yang dinyatakan oleh jadual ukuran sampel kepada saya?
Data sampel 10 unit menunjukkan sebaran prestasi biasa untuk tekanan bunyi, arus, kekerapan dan galangan. Angka-angka ini adalah bermaklumat sahaja dan tidak menggantikan had yang dijamin: ≥85dB, 2700±300Hz, dan rintangan gegelung dalam ±3Ω daripada nilai nominal. Laporan kelompok pengeluaran yang mendokumenkan parameter ini untuk setiap penghantaran tersedia atas permintaan.
Untuk bantuan pemilihan impedans, reka bentuk rujukan litar pemacu, pengukuran akustik khusus voltan atau perbincangan penyesuaian OEM, hantar keperluan anda melalui borang hubungan. Pasukan kejuruteraan aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi teknikal, ketersediaan sampel dan harga volum.
Kilang Jiangsu MEIDI telah membekalkan komponen akustik elektromagnet dan piezoelektrik kepada pelanggan global selama lebih sedekad. Pengacuan LCP dalaman, penggulungan gegelung automatik, pemasangan SMD dan keupayaan ujian akustik penuh memastikan kualiti yang konsisten pada volum yang diminta oleh pasaran industri, automotif dan pengguna. Proses ISO 9001 dan makmal kebolehpercayaan khusus menyokong data prestasi yang diterbitkan untuk setiap produk.
