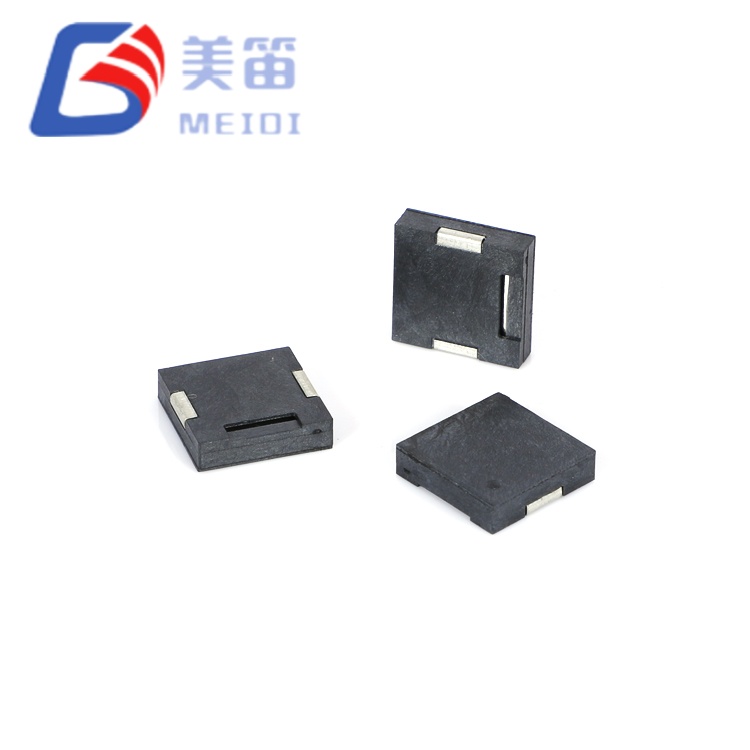

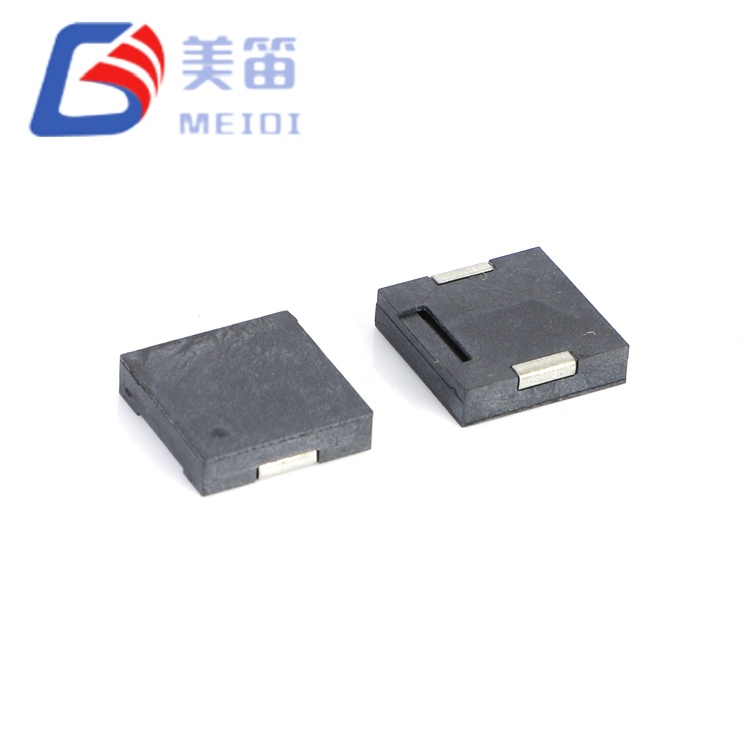

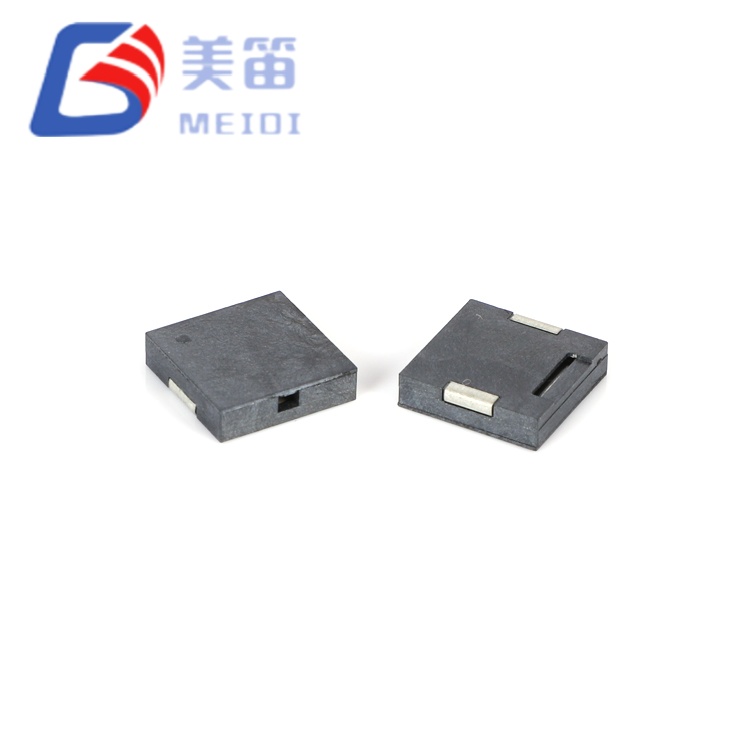

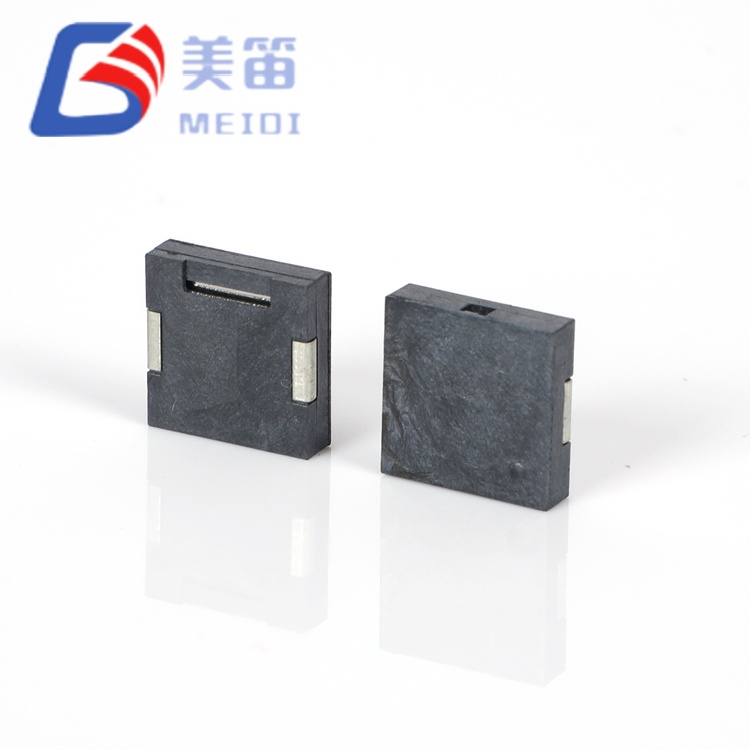

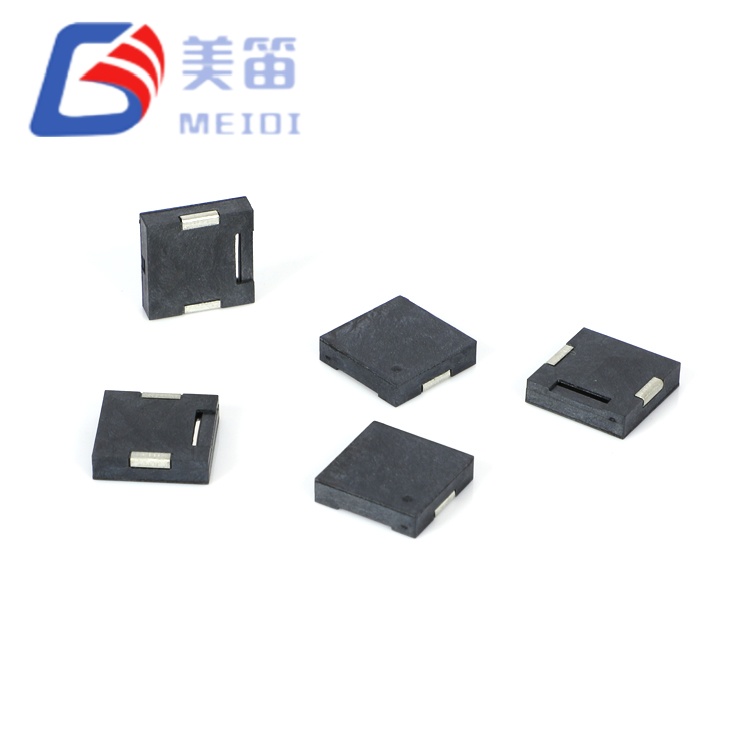

Buzzer Pasif Piezoelektrik SMD 12*12*3mm ialah buzzer piezoelektrik pasif pelekap permukaan yang menerima isyarat pemacu 1–25V lebar, membenarkan satu komponen untuk menampung segala-galanya daripada rel logik 3.3V sehingga bas industri 24V. Kekerapan resonansnya dipusatkan pada 4000Hz, dan pada 3V undian, cabutan semasa kekal di bawah 5mA, menjadikannya praktikal untuk instrumen berkuasa bateri serta pemasangan tetap. Dengan tapak kaki persegi 12mm dan ketinggian hanya 3mm, buzzer sesuai dengan pemasangan PCB padat di mana ruang dan kuasa diuruskan dengan ketat.
Oleh kerana Buzzer Pasif Piezoelektrik SMD 12*12*3mm ialah transduser pasif, ia memerlukan bentuk gelombang AC luaran, biasanya gelombang persegi atau isyarat PWM pada atau berhampiran 4000Hz. Ini memberikan perisian tegar kawalan sepenuhnya ke atas watak bunyi: pemasaan hidup-mati, modulasi frekuensi dan corak berbilang nada semuanya boleh ditakrifkan dalam perisian tanpa mengubah sebarang perkakasan. Toleransi bekalan yang luas bermakna buzzer yang sama boleh digunakan merentas varian produk dengan voltan rel berbeza, memudahkan perolehan dan kelayakan.

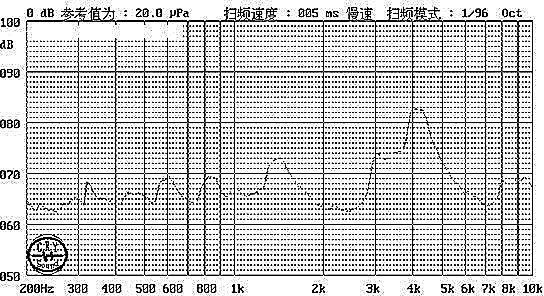

Frekuensi tengah 4000Hz terletak dalam jalur 2–5kHz di mana telinga manusia mempunyai kepekaan yang paling tinggi, jadi amaran kekal jelas didengar walaupun pada tahap pemanduan sederhana. Pada puncak-ke-puncak 3V tekanan bunyi minimum yang dijamin ialah 80dB pada 10cm, dan ukuran sampel biasanya melebihi 83dB. Sifat kapasitif unsur piezoelektrik menghapuskan pelepasan magnet, yang merupakan kelebihan apabila buzzer diletakkan berhampiran analog sensitif atau litar RF.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Piezoelektrik | — |
| Voltan Ternilai | 3 V (Vp‑p) | Rujukan puncak-ke-puncak |
| Voltan Kendalian | 1 – 25 V (Vp‑p) | Julat berfungsi penuh |
| Frekuensi Resonans | 4000 ± 300 Hz | Pada voltan terkadar |

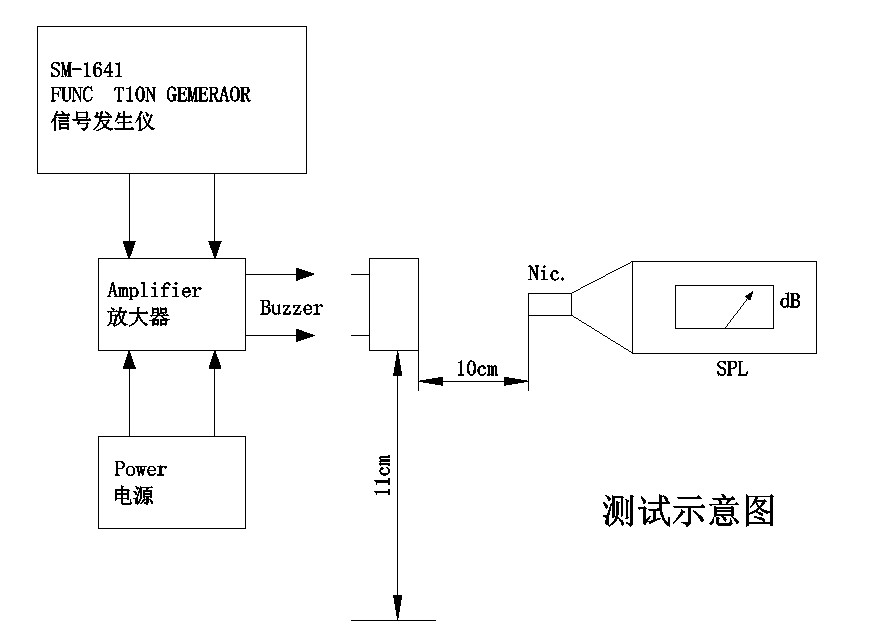

| Keluaran Bunyi pada 10 cm | ≥ 80 dB | Pada 3 V, 4000 Hz |
| Arus Operasi | ≤ 5 mA | Pada 3 V |
| Kapasitansi | 14,000 ± 30% pF | Pada 1 kHz, 25 ℃ |
| Suhu Operasi | -30 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -40 ℃ ~ +85 ℃ | Tidak beroperasi |

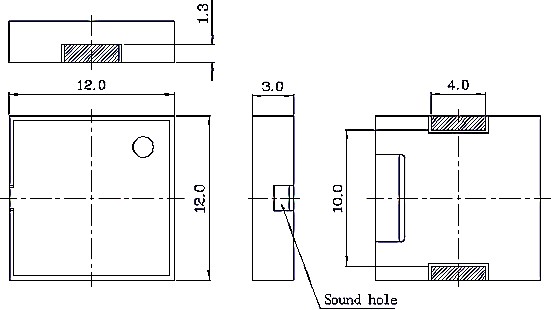

| Dimensi (L × W × H) | 12.0 × 12.0 × 3.0 mm | Badan sahaja |
| Berat badan | 0.4 g | tipikal |
| Bahan Perumahan | LCP hitam | Serasi aliran semula |
| Jenis Pemasangan | SMD | Aliran semula: 255 ± 5 ℃, sehingga 3 pas |
Antara muka perkakas pengguna: amaran akhir kitaran dan kerosakan dalam mesin basuh, ketuhar gelombang mikro dan penulen udara, di mana satu buzzer boleh menyediakan papan kawalan 5V dan 12V tanpa terjemahan voltan.
Panel rumah pintar dan get laluan IoT: nada status untuk gandingan Wi‑Fi, mempersenjatai keselamatan dan pengesahan pembantu suara, dipacu terus daripada GPIO 3.3V.
Penyejukan komersial dan peralatan HVAC: penggera pintu-ajar dan ambang suhu dalam bekas paparan dan penyejuk masuk, mendapat manfaat daripada julat suhu operasi yang dilanjutkan.
Instrumen mudah alih berkuasa bateri: meter pegang tangan dan monitor persekitaran di mana cabutan arus sub‑5mA memanjangkan masa larian.
Aksesori selepas pasaran automotif: Pemacu terus 12V untuk peringatan tali pinggang keledar, maklum balas penderia tempat letak kereta dan penunjuk pengecasan.
| Keperluan Reka Bentuk | Atribut MLT‑1230 |
| Satu buzzer untuk berbilang voltan produk | Julat 1–25V meliputi rel 3.3V, 5V, 12V dan 24V, menyatukan inventori dan memudahkan pengurusan BOM. |
| Penggunaan tenaga yang rendah | ≤5mA pada 3V sesuai untuk bateri dan sistem penuaian tenaga; penggunaan sebenar bergantung kepada voltan pemacu dan kitaran tugas. |
| Makluman yang jelas untuk semua kumpulan umur | Resonans 4kHz boleh dilihat secara konsisten merentas demografi, dan nada itu dibawa dengan baik melalui penutup plastik biasa. |
| Peletakan mesra EMC | Tiada medan magnet atau bunyi pensuisan induktif, jadi buzzer boleh diletakkan berhampiran antena, penderia atau litar analog ketepatan. |
| Penyepaduan kepungan nipis | Ketinggian 3mm muat di bawah paparan, pek bateri dan tin pelindung dalam produk mudah alih dan dipasang pada panel. |

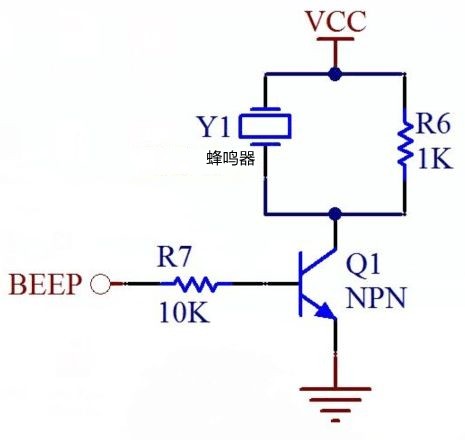

Kapasiti 14000pF mewakili beban reaktif kira-kira 2.8kΩ pada 4000Hz. Kebanyakan output MCU 3.3V boleh memacu ini secara langsung, tetapi untuk operasi 12V atau 24V, penimbal transistor mudah atau pemacu piezo khusus disyorkan untuk menguruskan ayunan voltan yang lebih tinggi. Skema rujukan tersedia daripada pasukan aplikasi MEIDI.
Teknologi Pintar MEIDI telah mereka bentuk dan mengeluarkan komponen akustik sejak 2011. Kilang bersepadu menegak syarikat di Jiangsu, China, meliputi pengacuan LCP, pemasangan SMD automatik, pemprosesan seramik piezoelektrik dan ujian akustik hujung talian 100%. Pensijilan ISO 9001 dan makmal kebolehpercayaan khusus menyediakan rangka kerja untuk kualiti yang konsisten pada volum yang tinggi.
Buzzer Pasif Piezoelektrik SMD 12*12*3mm dihasilkan pada talian automatik yang sama yang membekalkan pelanggan automotif dan industri MEIDI. Setiap kumpulan pengeluaran tertakluk kepada set ujian yang komprehensif. Kekerapan resonans disahkan pada 100% unit untuk memastikan tetingkap 4000±300Hz dipenuhi; sampel pengeluaran secara konsisten menunjukkan taburan 4000Hz yang ketat. Kapasitansi disaring kepada 14000pF ±30%, dan tahap tekanan bunyi disahkan melalui pensampelan statistik, dengan nilai biasa antara 83.8dB hingga 86.7dB. Pemeriksaan tekanan alam sekitar termasuk 48 jam pada +80°C, 48jam pada -30°C, dan lima kitaran kejutan haba. Kekukuhan mekanikal disahkan oleh ujian getaran dan ujian jatuh 75cm, manakala integriti pematerian disahkan oleh rintangan haba pateri dan pemprofilan aliran semula penuh. Semua rekod ujian dikaitkan dengan kod lot pada perumahan dan disimpan selama sepuluh tahun.
1. Bagaimanakah julat voltan lebar mempengaruhi litar pemacu?
Pada 3V banyak mikropengawal boleh memacu buzzer secara langsung kerana cabutan semasa adalah di bawah 5mA. Apabila voltan bekalan meningkat, arus puncak juga meningkat; pada 12V atau 24V penampan transistor ringkas atau MOSFET peringkat logik adalah dinasihatkan. Kelebihan penting ialah buzzer yang sama boleh digunakan merentasi semua voltan ini, menghapuskan keperluan untuk nombor bahagian yang berbeza.
2. Mengapakah frekuensi resonan ditetapkan pada 4000Hz?
4000Hz terletak dalam julat 2–5kHz di mana pendengaran manusia paling sensitif, jadi nada mudah dikesan walaupun pada volum rendah. Frekuensi ini juga merambat dengan baik melalui kepungan plastik dan kurang arah berbanding frekuensi yang lebih tinggi, menjadikannya nada amaran untuk tujuan umum yang baik.
3. Bolehkah MLT‑1230 menghasilkan suara atau muzik?
Tidak. Peranti ini ialah transduser resonan jalur sempit yang dioptimumkan untuk 4000Hz. Walaupun corak mudah seperti bip dan kicauan boleh dijana dengan mengubah kitaran tugas PWM, ia tidak boleh menghasilkan semula pertuturan atau audio kompleks. Untuk aplikasi sedemikian, pembesar suara dinamik atau pembunyi piezo jalur lebar harus dipertimbangkan.
4. Apakah maksud kapasitans 14000pF untuk reka bentuk saya?
Kapasiti mentakrifkan beban reaktif yang dilihat oleh pemandu. Pada 4000Hz reaktans adalah kira-kira 2.8kΩ. Nilai ini harus digunakan untuk mengira arus puncak yang mesti dibekalkan oleh pemandu. Toleransi ±30% harus diambil kira dalam margin reka bentuk kes terburuk.
5. Adakah penyesuaian tersedia?

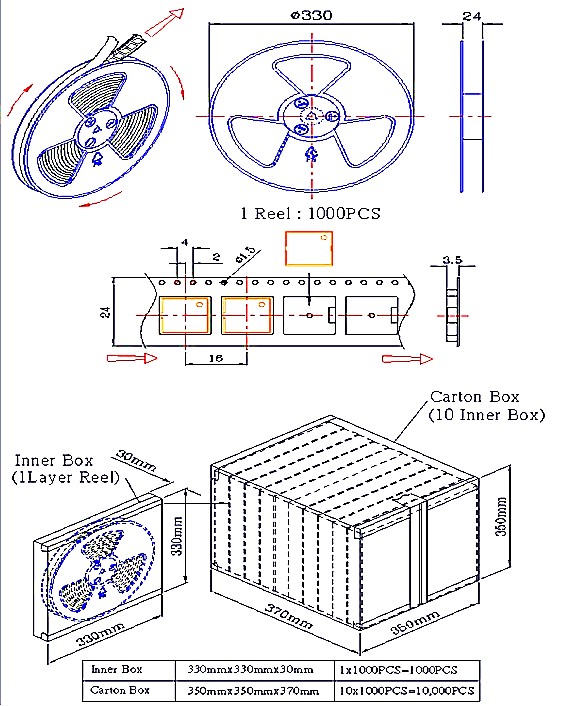

ya. MEIDI menawarkan penalaan frekuensi tersuai dalam julat 2–5kHz, nilai kemuatan alternatif, dan konfigurasi pita dan kekili yang berbeza untuk projek OEM volum tinggi. Hubungi pasukan aplikasi dengan keperluan anda untuk penilaian kebolehlaksanaan dan masa utama.
Untuk lembaran data, lengkung akustik khusus voltan, reka bentuk rujukan litar pemacu atau penyesuaian OEM, serahkan keperluan anda melalui borang hubungan. Jurutera aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi teknikal dan harga volum.
