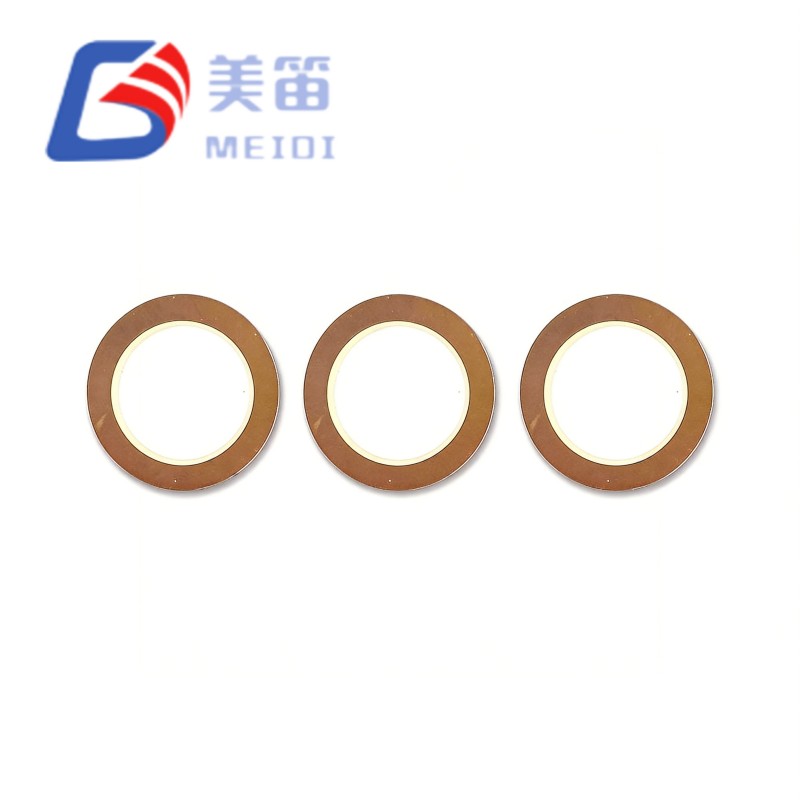

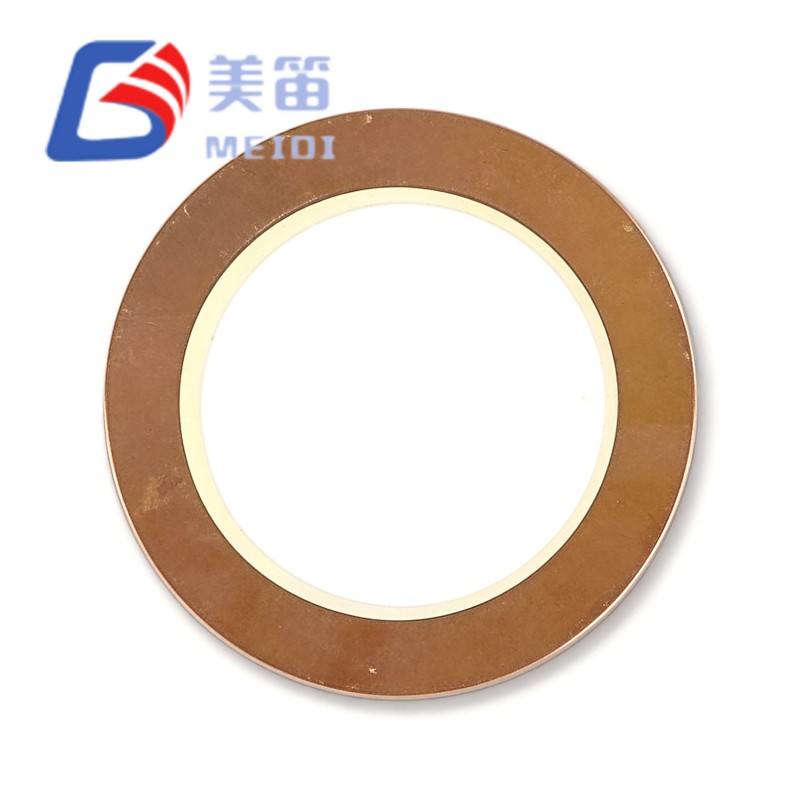

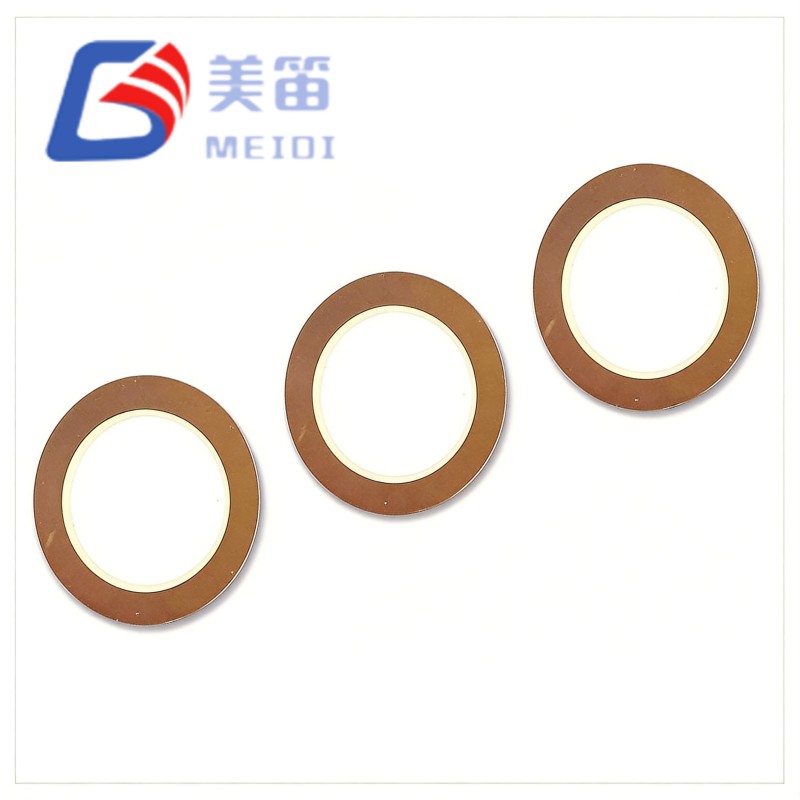

Elemen Seramik Piezo Loyang 11mm ialah elemen piezoelektrik substrat tembaga yang ditala kepada 9.0kHz, direka untuk modul akustik terbenam yang mendapat manfaat daripada nada amaran yang lebih tinggi dan tajam. Diameter 11.0mm dan ketebalan 0.18mmnya sepadan dengan jejak mekanikal varian 7.8kHz FT‑11T, jadi satu susun atur PCB dan rongga perumah boleh menyokong kedua-dua frekuensi. Kapasiti 12000pF dan rintangan setara ≤500Ω membolehkan elemen dipacu dengan cekap daripada bekalan voltan rendah, sama ada terus daripada pin MCU 3.3V atau melalui litar rangsangan LC ringkas.
Kekerapan resonan ditetapkan pada 9.0kHz dengan toleransi kelompok ±11.1%, memberikan nada yang secara persepsi lebih tajam dan lebih mendesak daripada alternatif frekuensi rendah, yang boleh membantu pembezaan amaran dalam sistem berbilang nada.
Diameter 11.0mm dan jumlah ketebalan 0.18mm menjadikan elemen ini boleh ditukar ganti secara mekanikal dengan FT‑11T‑7.8A1, membolehkan penilaian kekerapan A/B tanpa mengubah suai corak tanah atau kepungan PCB.
Kapasiti nominal 12000pF pada 120Hz memberikan beban kapasitif tinggi yang mengurangkan keperluan voltan pemacu, menjadikan 3.3V MCU PWM langsung boleh dilaksanakan dalam modul berkuasa bateri terhad ruang.
Diameter elektrod aktif 8.0mm, dikurangkan daripada 9.0mm yang digunakan pada model 7.8kHz, menumpukan medan elektrik untuk menambah baik gandingan elektromekanikal pada resonans yang lebih tinggi.
Substrat loyang dengan elektrod perak yang dinyalakan mengekalkan kekonduksian terma dan standard kebolehpaterian yang sama seperti siri FT‑11T yang lain, memastikan gelagat pemasangan boleh diramal.
Rintangan setara ≤500Ω menyokong litar rangsangan resonans LC tinggi‑Q, membolehkan tahap tekanan bunyi melebihi 75dB dicapai daripada kuasa pemacu yang minimum.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Elemen Seramik Piezoelektrik | — |
| Model | FT‑11T‑9.0A1 | — |
| Frekuensi Resonans | 9.0 ± 1.0 kHz | Udara bebas, 25 ℃ |
| Toleransi Kekerapan | ±11.1 % | Konsistensi kelompok |
| Kapasitan Percuma | 12000 ± 30% pF | Pada 120 Hz, 1Vrms, 25 ℃ |
| Rintangan Setara | ≤ 500 Ω | Pada frekuensi resonans |
| Kehilangan Dielektrik (tanδ) | ≤ 5 % | Pada 120 Hz, 1Vrms |
| Bahan Substrat | Tembaga | — |

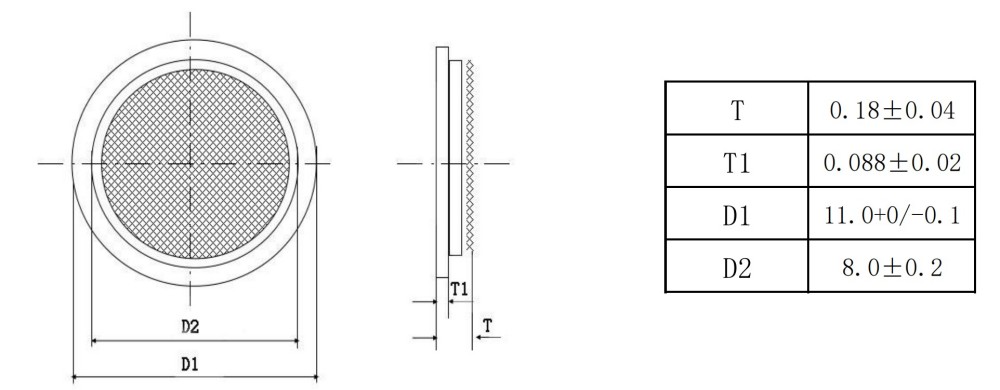

| Diameter Cakera Seramik (D1) | 11.0 +0 / -0.1 mm | — |
| Diameter Elektrod Aktif (D2) | 8.0 ± 0.2 mm | — |
| Jumlah Ketebalan (T) | 0.18 ± 0.04 mm | Seramik + substrat |
| Ketebalan Seramik (T1) | 0.088 ± 0.02 mm | Lapisan PZT |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Bahan Elektrod | Perak (standard) | Tampal perak yang dibakar |
| Rintangan Penebat | ≥ 100 MΩ (biasa) | Pada 100VDC, 25 ℃ |
Peranti boleh pakai berbilang tona, seperti penjejak kecergasan dan jam tangan pintar, dengan nada 9.0kHz berfungsi sebagai amaran frekuensi tinggi yang berbeza untuk pemberitahuan keutamaan bersama-sama buzzer frekuensi rendah.
Instrumen diagnostik perubatan mudah alih yang mendapat manfaat daripada hierarki tonal, menggunakan 9.0kHz untuk penggera kritikal dan 7.8kHz untuk isyarat maklumat pada PCB yang sama.
Nod penderia IoT berketumpatan tinggi, termasuk penderia pintu/tingkap dan pengesan kebocoran air, di mana asas 9.0kHz membantu mengurangkan gangguan akustik dengan harmonik wayarles 2.4GHz.
Panel sentuh HMI industri yang menggunakan frekuensi dwi untuk maklum balas pengendali, contohnya bip pengesahan 7.8kHz dan penggera ralat 9.0kHz yang dihasilkan daripada tapak kaki mekanikal yang serupa.
Papan kawalan perkakas pengguna dalam ketuhar gelombang mikro, mesin basuh dan peti sejuk, di mana nada yang lebih tinggi menembusi bunyi ambien dapur dengan lebih berkesan.
Elektronik pendidikan dan mainan yang memerlukan nada nada tinggi yang ringkas untuk respons utama muzik atau maklum balas pembelajaran interaktif.
| Matlamat Reka Bentuk | Kelebihan FT‑11T‑9.0A1 |
| Tambahkan nada kedua tanpa reka bentuk semula mekanikal | Elemen berkongsi sampul surat 11.0×0.18mm dengan varian 7.8kHz, jadi corak tanah dan rongga yang sama boleh digunakan untuk sama ada frekuensi. |
| Mencapai kualiti persepsi yang lebih tajam dan lebih mendesak | Resonans 9.0kHz menghasilkan nada yang lebih tajam yang mudah dibezakan daripada hum frekuensi rendah, menjadikannya sesuai untuk amaran ralat dan keutamaan. |
| Kurangkan gangguan elektromagnet dengan sistem RF | Harmonik asas dan tertib rendahnya terletak jauh di bawah jalur ISM biasa; prestasi EMC sebenar bergantung pada susun atur litar pemacu, tetapi pilihan frekuensi sememangnya jinak. |
| Kekalkan gandingan yang cekap pada resonans yang lebih tinggi | Elektrod aktif 8.0mm dioptimumkan untuk mod 9.0kHz, menumpukan medan elektrik untuk memastikan pekali gandingan tinggi walaupun frekuensi meningkat. |
| Permudahkan pengurusan BOM dwi-frekuensi | Kedua-dua model 7.8kHz dan 9.0kHz berkongsi spesifikasi kapasitans dan rintangan yang sama, membolehkan satu nilai induktor rangsangan LC digunakan dengan pelarasan penalaan kecil. |
| Muat dalam pemasangan ultra-nipis | Profil 0.18mm, digabungkan dengan substrat loyang 0.5mm, membolehkan susunan akustik yang lengkap kekal di bawah ketinggian 1mm. |
Teknologi Pintar MEIDI telah menghasilkan komponen seramik piezoelektrik sejak 2011. Syarikat itu mengendalikan kemudahan bersepadu menegak di Jiangsu, China, di mana pemprosesan serbuk seramik, tuangan pita, percetakan skrin elektrod, pensinteran suhu tinggi dan polarisasi semuanya dijalankan secara dalaman. Penyepaduan ini, ditambah dengan sistem kualiti yang diperakui ISO9001, memastikan ciri elektrik yang boleh diulang dan kebolehkesanan kelompok penuh untuk setiap elemen yang dihantar.
Elemen Seramik Piezo Loyang 11mm dihasilkan pada platform pengeluaran yang sama dengan FT‑11T‑7.8A1, dengan kawalan proses statistik yang disesuaikan dengan sasaran 9.0kHz. Setiap lot pengeluaran tertakluk kepada ujian frekuensi resonans 100% dalam penganalisis impedans udara bebas, dan unit yang berada di luar tetingkap 9.0±1.0kHz ditolak. Kapasitansi disaring pada 120Hz dan 1Vrms, rintangan setara disahkan pada ≤500Ω, dan kehilangan dielektrik dikekalkan di bawah 5%. Pemeriksaan dimensi meliputi diameter seramik, diameter elektrod dan jumlah ketebalan. Penuaan terma pada +70°C selama 48 jam mengesahkan kestabilan polarisasi, dan kebolehpaterian disahkan mengikut J‑STD‑002. Kod lot terukir pada pinggir substrat memautkan setiap unit ke kumpulan penekan, profil pensinteran dan rekod ujiannya, yang diarkibkan selama sepuluh tahun.
1. Bolehkah saya menjatuhkan FT‑11T‑9.0A1 terus ke dalam papan yang direka untuk versi 7.8kHz?
Secara mekanikal, ya. Kedua-dua elemen mempunyai diameter 11.0mm dan ketebalan 0.18mm yang sama, jadi tiada perubahan PCB atau perumah diperlukan. Secara elektrik, litar pemacu harus ditala semula. Jika reka bentuk sedia ada anda menggunakan induktor 6.8mH yang dioptimumkan untuk 7.8kHz, nilai yang lebih hampir kepada 4.7mH akan lebih sepadan dengan resonans 9.0kHz; sebagai alternatif, kapasitor tala selari boleh dikurangkan daripada 330pF kepada 220pF. Tanpa menala semula, paras tekanan bunyi boleh menurun sebanyak 8–12dB.
2. Mengapakah elektrod aktif lebih kecil daripada model 7.8kHz?
Elektrod 8.0mm (berbanding dengan 9.0mm pada FT‑11T‑7.8A1) mengoptimumkan gandingan elektromekanikal untuk resonans yang lebih tinggi. Kawasan elektrod yang lebih kecil berbanding isipadu seramik meningkatkan keseragaman medan elektrik dan mengurangkan gangguan mod jejarian, membantu elemen mengekalkan output akustik yang setanding walaupun frekuensi yang lebih tinggi.
3. Adakah beroperasi pada 9.0kHz mencipta sebarang isu EMC untuk peranti IoT wayarles?
Harmonik asas dan tertib rendahnya jauh di bawah jalur RF biasa, jadi frekuensi itu sendiri bukanlah sumber gangguan langsung. Walau bagaimanapun, tepi pensuisan pantas pemacu PWM gelombang persegi boleh menjana bunyi jalur lebar. Amalan EMC standard, seperti meletakkan kapasitor penyahgandingan seramik merentasi elemen dan menambah perintang siri pada output pemacu untuk memperlahankan tepi, disyorkan. Imbasan kuar medan dekat di sekeliling litar pemacu semasa ujian pra-pematuhan merupakan langkah berhemat untuk pensijilan FCC atau CE.
4. Bagaimanakah nada 9.0kHz dibandingkan secara subjektif dengan 7.8kHz?
Perbezaan dalam kenyaringan yang dirasakan adalah minimum. Nada 9.0kHz biasanya digambarkan sebagai lebih tajam dan lebih menarik perhatian, yang boleh berguna untuk penggera, manakala nada 7.8kHz agak lebih lembut dan kurang mengganggu. Dalam persekitaran yang dikuasai oleh hingar frekuensi rendah, 9.0kHz mungkin menawarkan kebolehdengaran yang lebih baik sedikit.
5. Adakah elemen ini sesuai untuk memainkan melodi atau berbilang frekuensi?
Elemen Seramik Piezo Loyang 11mm ialah peranti resonan jalur sempit dan outputnya menurun dengan ketara apabila dipacu off‑resonans. Corak bip mudah menggunakan kekunci hidup-mati pembawa 9.0kHz boleh dicapai, tetapi menghasilkan julat nota muzik dengan volum yang konsisten adalah tidak praktikal. Untuk aplikasi melodi, pembunyi piezoelektrik dengan tindak balas frekuensi yang lebih luas atau pembesar suara dinamik kecil akan menjadi pilihan yang lebih baik.
Untuk panduan penyepaduan PCB, cadangan reka bentuk rongga, penalaan litar rangsangan LC untuk 9.0kHz, nasihat pelaksanaan dwi-frekuensi atau harga volum, serahkan keperluan anda melalui borang hubungan. Kejuruteraan aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi teknikal, model simulasi dan unit penilaian sampel yang disertakan dengan data ujian individu.
