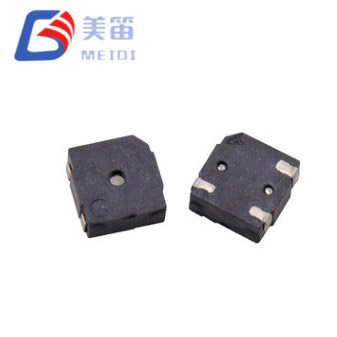

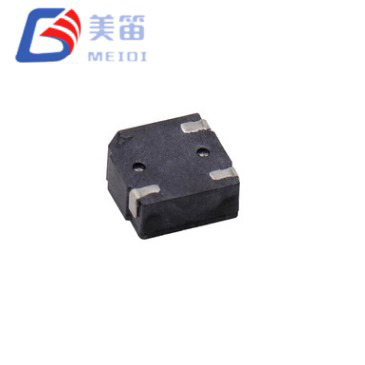

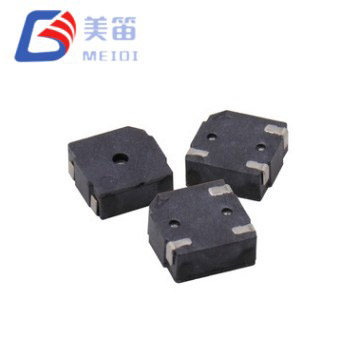

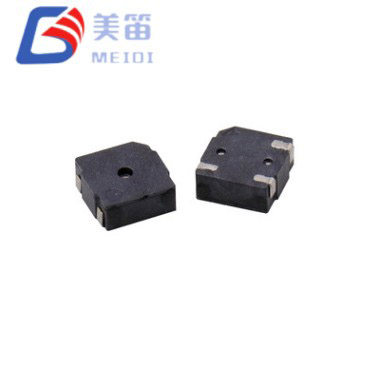

Buzzer Pasif Magnetik Pelekap Permukaan 5*5*2mm ialah buzzer pasif elektromagnet pelekap permukaan yang menggabungkan jejak kaki 5.0×5.0mm padat dengan port akustik lubang tengah. Pembukaan simetri ini membantu memancarkan bunyi dengan lebih sekata di sekeliling komponen, menjadikan kenyaringan yang dirasakan kurang bergantung pada orientasi peranti akhir. Ciri-ciri elektrik adalah sama dengan ciri-ciri lubang offset MLT-5020: gegelung 12Ω yang boleh digerakkan terus daripada banyak pin mikropengawal 3.3V, voltan terkadar 3.0V dan frekuensi resonans 4000Hz. Dengan ketinggian 2.0mm dan jisim 0.1g, bahagian itu serasi dengan peralatan pick-and-place standard dan pematerian aliran semula.
Pilihan antara konfigurasi lubang tengah dan lubang mengimbangi terutamanya ialah konfigurasi akustik. Apabila buzzer dipasang di belakang gril yang dijajarkan dengan bahagian tengah komponen atau apabila peranti boleh digunakan dalam berbilang orientasi, corak pelepasan simetri MLT‑5020H boleh memberikan amaran yang lebih konsisten. MEIDI mengeluarkan kedua-dua varian pada barisan pengeluaran automatik yang sama, dengan ujian kebolehpercayaan dan kebolehkesanan yang sama, jadi keputusan boleh berdasarkan semata-mata pada keperluan medan bunyi aplikasi.
Sebagai transduser elektromagnet pasif, Buzzer Pasif Magnetik Pelekap Permukaan 5*5*2mm memerlukan isyarat AC luaran untuk menjana bunyi. Gelombang persegi 4000Hz dengan kitaran tugas 50% pada voltan terkadar akan menghasilkan output yang ditentukan. Rintangan gegelung 12Ω bermakna bahawa banyak mikropengawal 3.3V boleh memacu buzzer tanpa transistor yang berasingan, walaupun penimbal NPN mudah kekal sebagai pilihan yang selamat apabila keupayaan semasa GPIO tidak dijamin. Tingkap pengendalian 2V hingga 4V meliputi bateri litium sel tunggal, sel syiling dan bekalan logik terkawal.

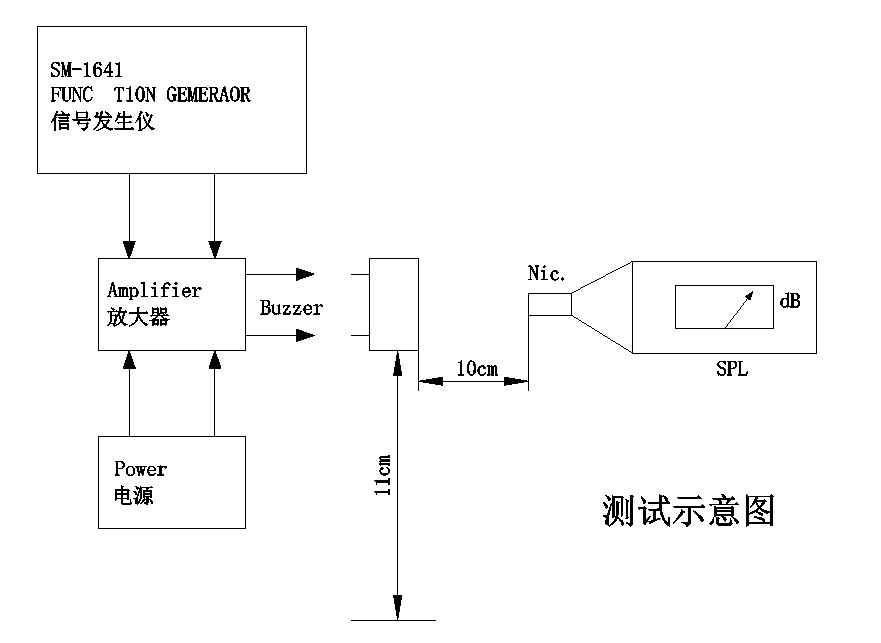

Pembukaan lubang tengah terletak di pusat geometri perumahan. Susunan ini cenderung untuk menghasilkan medan bunyi yang lebih seragam di hemisfera hadapan berbanding dengan port mengimbangi, di mana paras boleh menurun dengan ketara apabila pendengar diposisikan jauh dari paksi lubang. Untuk pengimbas pegang tangan, monitor boleh pakai atau panel yang dipasang di dinding yang boleh didekati dari sudut yang berbeza, ciri ini boleh menjadi pembeza yang berguna. Tekanan bunyi minimum yang dijamin ialah 80dB pada 10cm, dan ukuran pengeluaran pada kumpulan sampel biasanya menunjukkan nilai dalam julat pertengahan-80dB.
Buzzer dihantar pada kekili 330mm dengan 2500 keping setiap kekili, sedia untuk penempatan SMT berkelajuan tinggi. Badan LCP hitam telah terbukti dapat menahan pelbagai kitaran aliran semula dan tegasan terma dan mekanikal yang diterangkan dalam bahagian kebolehpercayaan di bawah.
Port bunyi diletakkan di tengah-tengah perumahan supaya output akustik kurang dipengaruhi oleh orientasi pelekap, yang membantu apabila peranti akhir boleh dipegang atau dipasang dalam pelbagai kedudukan.
Rintangan gegelung 12Ω membolehkan buzzer disambungkan terus ke pin GPIO 3.3V yang boleh menghasilkan sumber sehingga 100mA, menghilangkan keperluan untuk transistor pemacu luaran dalam banyak reka bentuk.
Julat voltan kendalian 2V hingga 4V menyediakan keserasian dengan sel litium-ion, sel syiling dan rel 3.3V standard tanpa peraturan tambahan.
Pada 5.0mm persegi dan 2.0mm tinggi, pakej itu sesuai dalam kawasan PCB yang sama seperti banyak buzzer SMD miniatur lain, sambil menyampaikan tekanan bunyi undian sekurang-kurangnya 80dB.
Kekerapan resonans ditentukan pada 4000Hz dengan toleransi ±300Hz, meletakkan nada di kawasan paling sensitif pendengaran manusia.
Perumah LCP hitam direka untuk pematerian aliran semula tanpa plumbum dan boleh menahan profil terma pemasangan PCB dua muka.
Pembungkusan pita dan kekili dengan 2500 unit setiap kekili menyokong peletakan automatik dan meminimumkan masa pertukaran pada talian volum tinggi.
| Parameter | Nilai |
| Jenis Produk | Buzzer Pasif SMD Elektromagnet |
| Voltan Ternilai | 3.0 V (o‑p) |
| Voltan Kendalian | 2 – 4 V (o‑p) |
| Keluaran Bunyi pada 10 cm | ≥ 80 dB |
| Arus Operasi | ≤ 100 mA |
| Frekuensi Resonans | 4000 ± 300 Hz |
| Rintangan Gegelung | 12 ± 3 Ω |
| Suhu Operasi | -20 °C ~ +70 °C |
| Suhu Penyimpanan | -30 °C ~ +80 °C |

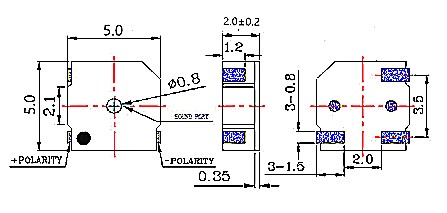

| Dimensi (L × W × H) | 5.0 × 5.0 × 2.0 mm |
| Berat badan | 0.1 g |
| Bahan Perumahan | LCP hitam |
| Pembungkusan | Pita & Kekili; 2500 pcs setiap kekili 330mm |
| Kaedah Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s |
Cadangan aplikasi yang berikut diperoleh daripada spesifikasi elektrik dan mekanikal komponen. Mereka bukan pengganti untuk pengesahan produk akhir terhadap piawaian yang berkaitan.
Terminal industri pegang tangan seperti pengimbas kod bar dan pembaca RFID, di mana peranti sering diputar semasa digunakan dan buzzer mesti kekal boleh didengar tanpa mengira orientasi.
Alat boleh pakai perubatan dan alat diagnostik mudah alih yang memerlukan sumber amaran padat dengan pengedaran bunyi yang boleh diramal, termasuk pam insulin, pemantau pesakit dan perakam ambulatori.
Panel rumah pintar dan pengawal yang dipasang di dinding yang grilnya menghadap ke hadapan sejajar secara semula jadi dengan corak pelepasan lubang tengah, memberikan amaran seimbang di seluruh bilik.
Elektronik kabin automotif, termasuk peringatan tali pinggang keledar dan loceng pintu terbuka, di mana buzzer boleh diletakkan di belakang apertur kecil dan output simetri membantu mengekalkan volum yang konsisten.
Nod gerbang IoT dan hab sensor yang memerlukan penunjuk status boleh didengar dalam jejak yang sangat kecil; julat bekalan 2V hingga 4V sepadan dengan seni bina kuasa penuaian bateri dan tenaga biasa.
Aksesori pengguna seperti bank kuasa, penjejak Bluetooth dan bekas pengecasan, di mana buzzer menyediakan isyarat hidupkan dan bateri rendah dalam kepungan plastik yang terhad ruang.
Buzzer Pasif Magnetik Pelekap Permukaan 5*5*2mm pada asasnya ialah MLT‑5020 dengan geometri port akustik yang berbeza. Secara elektrik dan mekanikal, kedua-dua bahagian boleh ditukar ganti. Faedah reka bentuk lubang tengah ialah corak sinaran yang lebih seragam: dalam ujian, tahap tekanan bunyi kurang berbeza dengan sudut antara buzzer dan mikrofon ukuran. Ini boleh menjadi kelebihan apabila peranti tidak mempunyai kedudukan mendengar tetap atau apabila berbilang pengguna perlu mendengar amaran dari arah yang berbeza.
Jejak kaki persegi 5.0mm dan ketinggian 2.0mm menjadikan MLT‑5020H pilihan praktikal untuk PCB terhad ruang. Gegelung 12Ω memastikan keperluan pemacu mudah, dan perumah LCP telah layak melalui program kebolehpercayaan penuh yang diperincikan di bawah. Untuk projek yang sudah menggunakan MLT‑5020 tetapi ingin menilai kesan akustik port tengah, perubahan boleh dibuat tanpa reka bentuk semula papan.
Teknologi Pintar MEIDI telah menghasilkan komponen akustik elektromagnet dan piezoelektrik sejak 2011. Syarikat itu mengendalikan kemudahan bersepadu menegak di Jiangsu, China, meliputi pengacuan LCP, penggulungan gegelung ketepatan, pemasangan SMD dan ujian akustik sebaris. Pensijilan ISO 9001 dan makmal kebolehpercayaan khusus menyediakan rangka kerja untuk kualiti yang konsisten, dan kebolehkesanan peringkat kelompok dikekalkan untuk semua penghantaran.
MLT‑5020H dihasilkan pada talian automatik yang sama yang membekalkan pelanggan automotif dan industri MEIDI. Setiap kumpulan pengeluaran tertakluk kepada program pengesahan kebolehpercayaan yang ditetapkan dalam spesifikasi produk. Penyaringan tekanan iklim termasuk 48 jam pada +80°C, 48 jam pada -30°C, dan lima kitaran kejutan haba antara ekstrem ini dengan kekal selama 30 minit. Ketahanan mekanikal diperiksa dengan menyapu getaran dari 10Hz hingga 55Hz pada amplitud 1.0mm pada ketiga-tiga paksi, dan dengan tiga titis 75cm pada permukaan kayu keras. Rintangan kelembapan disahkan oleh pendedahan 48 jam kepada 50°C dan kelembapan relatif 90–95%, diikuti dengan pemulihan 2 jam. Integriti pematerian disahkan melalui ujian haba pateri 250°C dan pengesahan profil aliran semula penuh.
Ukuran sampel pengeluaran untuk MLT‑5020H biasanya menunjukkan tekanan bunyi antara 84.5dB dan 87.5dB, dengan nilai semasa antara 85.4mA dan 88.1mA. Angka ini mewakili pengeluaran standard dan didokumenkan dalam laporan ujian kelompok yang tersedia untuk pelanggan. Had yang dijamin kekal pada minimum 80dB dan maksimum 100mA.
1. Bagaimanakah MLT‑5020H berbeza daripada MLT‑5020?
Satu-satunya perbezaan ialah kedudukan saluran keluar bunyi. MLT‑5020H mempunyai lubang tengah, manakala MLT‑5020 mempunyai lubang mengimbangi. Semua parameter elektrik, dimensi dan ciri pematerian adalah sama. Pilihan bergantung pada sama ada corak sinaran simetri bermanfaat untuk aplikasi.
2. Bolehkah buzzer ini diletakkan oleh mesin pick-and-place standard?
ya. Ia dibekalkan dalam format pita-dan-kekili dengan 2500 keping setiap kekili 330mm. Permukaan atas rata dan badan persegi 5.0mm sangat sesuai untuk muncung SMT standard dan sistem penjajaran penglihatan.
3. Apakah isyarat pemacu yang disyorkan?

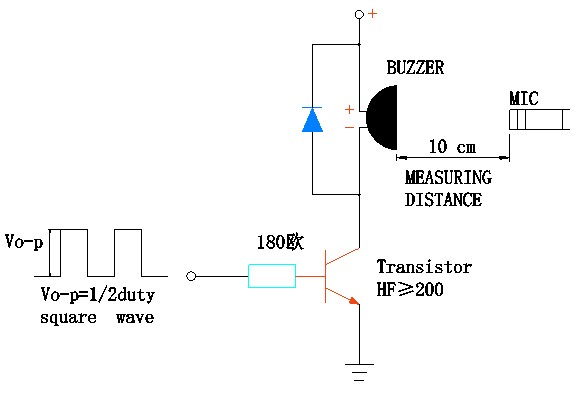

Gelombang persegi 4000Hz pada 3.0V puncak-ke-puncak, kitaran tugas 50%. Oleh kerana gegelung adalah 12Ω, pin MCU 3.3V yang boleh menghantar 100mA boleh memacu buzzer secara langsung. Jika arus pin lebih rendah, transistor NPN dengan perintang asas menyediakan alternatif yang teguh. Diod flyback kecil merentasi gegelung disyorkan untuk melindungi pemandu.
4. Adakah reka bentuk lubang tengah mempengaruhi frekuensi atau SPL berbanding dengan buzzer lubang offset?
Kekerapan resonan dan SPL berkadar adalah sama. Kelebihan lubang tengah ialah medan bunyi yang lebih seragam: paras tekanan bunyi berbeza-beza apabila sudut pengukuran berubah. Ini amat berguna apabila orientasi peranti tidak ditetapkan.
5. Bolehkah MLT‑5020H dipacu pada frekuensi selain daripada 4kHz?
Ia akan bertindak balas kepada isyarat pemacu pada julat frekuensi, tetapi output maksimum berlaku pada resonans mekanikal 4000±300Hz. Memandu di luar jalur ini akan mengurangkan tahap bunyi. Untuk aplikasi yang memerlukan nada berubah-ubah, sebaiknya kekal dekat dengan titik resonans.
Untuk meminta sebut harga, memesan sampel kejuruteraan atau membincangkan pengubahsuaian tersuai, hubungi MEIDI melalui borang pertanyaan. Pasukan aplikasi boleh memberikan cadangan susun atur, skema litar pemacu dan data simulasi akustik untuk reka bentuk kepungan anda.
