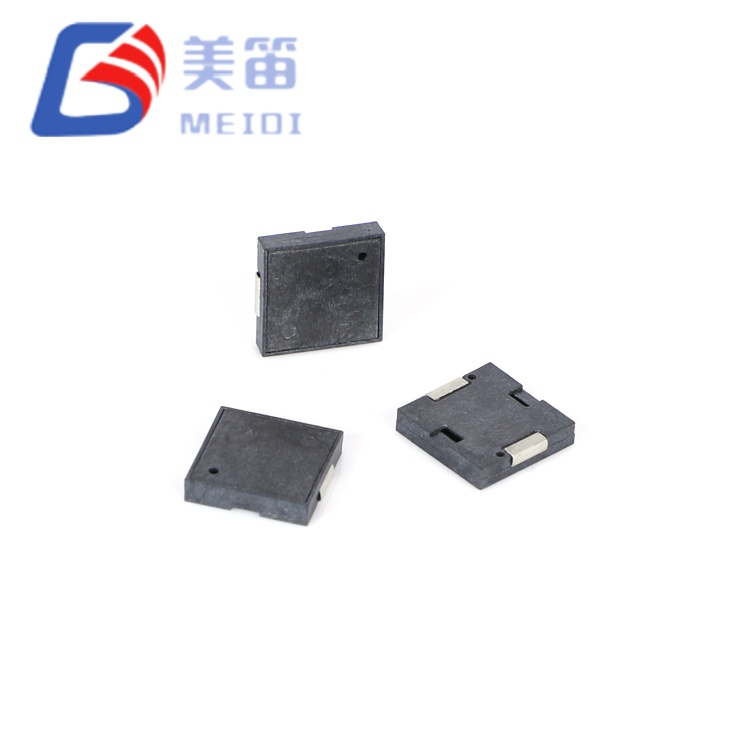

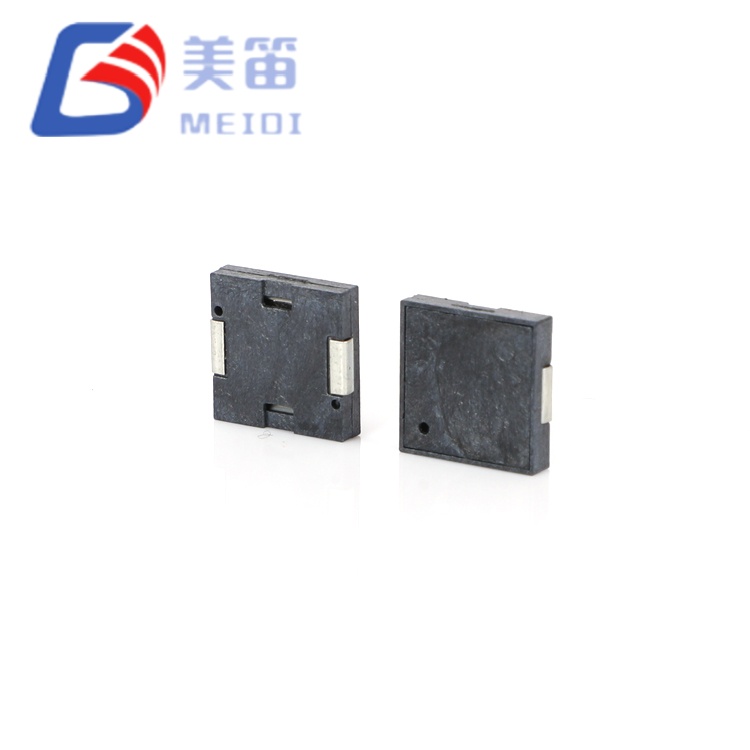

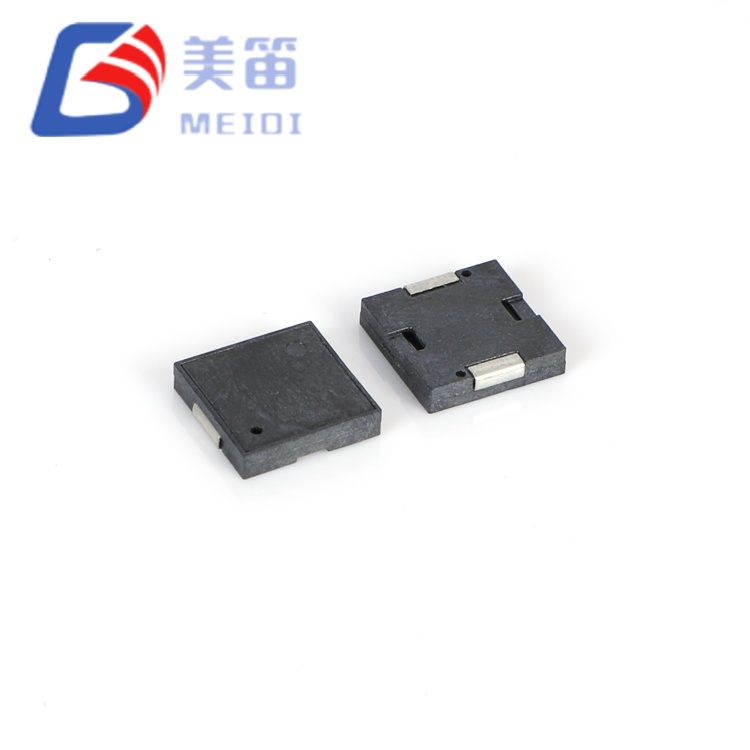

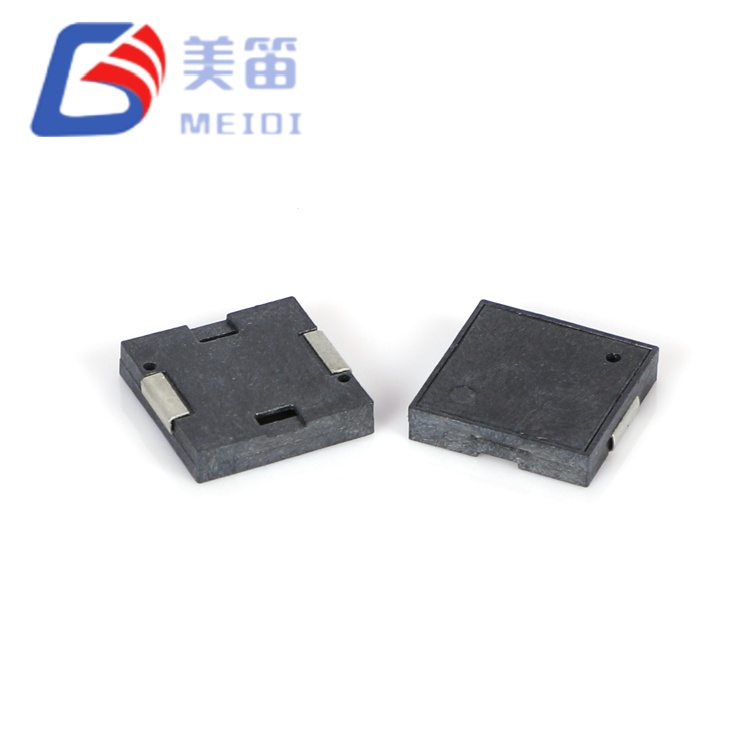

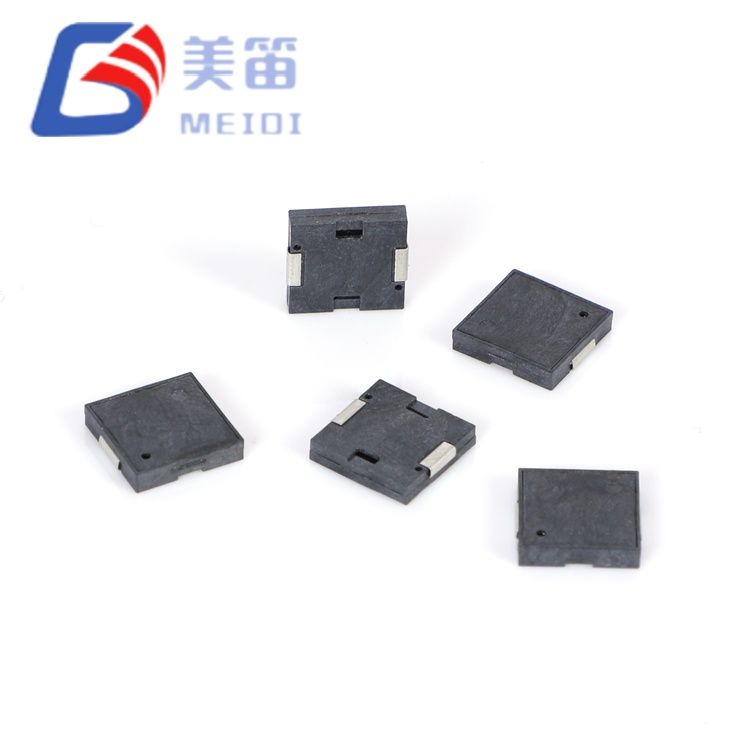

Buzzer Pasif Piezoelektrik SMD 9×9×1.8mm ialah buzzer piezoelektrik pasif pelekap permukaan yang direka untuk aplikasi yang memerlukan isyarat boleh didengar yang jelas dalam jejak yang sangat kecil dan bajet kuasa yang ketat. Dengan ketinggian hanya 1.8mm dan tapak 9.0×9.0mm, ia boleh diletakkan dalam pemasangan di mana buzzer konvensional tidak sesuai. Prinsip pemacu kapasitifnya mengekalkan arus operasi pada atau di bawah 5mA pada 5V berkadar, menghilangkan keperluan untuk diod flyback dan menjadikan pemacu mikropengawal langsung boleh dilaksanakan.
Satu komponen meliputi julat kendalian 1V hingga 25V, yang bermaksud buzzer yang sama boleh menyediakan litar logik 3.3V, rel automotif 12V dan panel kawalan industri 24V tanpa peraturan tambahan. Pada 5V paras tekanan bunyi mencapai minimum dijamin 70dB pada jarak 10cm, dengan frekuensi resonan dipegang pada 4000±300Hz. Kapasiti 12000pF (±30%) yang ditentukan membolehkan reka bentuk pemandu yang mudah, manakala perumah LCP hitam menahan pematerian aliran semula dan operasi berterusan dari -30°C hingga +70°C.
Sebagai transduser piezoelektrik pasif, Buzzer Pasif Piezoelektrik SMD 9×9×1.8mm memerlukan isyarat AC luaran, biasanya gelombang persegi atau bentuk gelombang PWM yang hampir dengan titik resonans 4000Hz. Apabila medan elektrik berselang-seli digunakan, unsur seramik berubah bentuk dan menghasilkan gelombang bunyi, tanpa sebarang komponen magnetik. Prinsip operasi ini menghapuskan sogokan induktif yang terdapat dalam buzzer magnetik, jadi litar pemacu boleh dibina tanpa diod penindasan dan dengan komponen yang lebih sedikit secara keseluruhan.
Peranti menarik tidak lebih daripada 5mA di bawah keadaan ujian 5V, 4000Hz, dan kerana beban kebanyakannya kapasitif (kira-kira 3.3kΩ reaktans pada resonans), penekanan reka bentuk bergerak daripada penghantaran semasa kepada ayunan voltan. Julat input 1–25V yang luas membolehkan buzzer yang sama beroperasi merentas berbilang voltan sistem, dan tahap tekanan bunyi meningkat secara dijangka dengan amplitud pemacu. Pada puncak-ke-puncak 5V output minimum ialah 70dB pada 10cm; voltan yang lebih tinggi menghasilkan paras bunyi yang lebih tinggi.
Dengan berat 0.4g dan dibentuk dalam LCP hitam, pakej ini serasi dengan pematerian aliran semula standard dan boleh melalui sehingga tiga kitaran haba mengikut spesifikasi produk. Laporan ujian sampel 10 unit disertakan dalam dokumentasi untuk memberi pereka gambaran realistik tentang keseragaman pengeluaran, dengan tahap bunyi antara 71.8dB hingga 76.4dB dan nilai kapasitansi antara 11385pF dan 12950pF.
Untuk pengesyoran litar pemacu tersuai atau untuk membincangkan penyepaduan dengan rel voltan dan kitaran tugas anda, hubungi kejuruteraan aplikasi MEIDI.
Struktur piezoelektrik kapasitif bermakna tiada gegelung elektromagnet dan oleh itu tiada sementara induktif untuk diurus; penarafan semasa ≤5mA menjadikan buzzer sesuai untuk reka bentuk sensitif tenaga tanpa komponen penindasan tambahan.
Dengan ketinggian hanya 1.8mm dan dengan tapak kaki persegi 9.0mm, MLT‑9018 sesuai dengan kelegaan menegak yang ketat yang terdapat dalam papan bertindan, modul paparan nipis dan mekanisme pembaca kad.
Rentang voltan kendalian 1–25V meliputi logik 3.3V, sistem 5V, talian automotif 12V dan bas industri 24V, membenarkan satu nombor bahagian menggantikan beberapa alternatif khusus voltan.

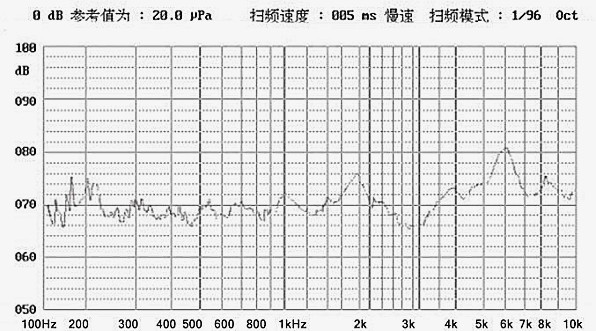

Kekerapan resonans ditetapkan pada 4000Hz dengan toleransi pengeluaran ±300Hz, memberikan pasukan perisian tegar sasaran akustik yang jelas.
Kapasiti nominal 12000pF (±30%) ditentukan pada 1kHz dan 25°C untuk membantu pengiraan beban reaktif semasa fasa reka bentuk.
Julat suhu operasi menjangkau dari −30°C hingga +70°C, yang melangkaui lantai biasa −20°C bagi banyak buzzer gred komersial.
Teknologi Pintar MEIDI telah mengeluarkan komponen akustik sejak 2011, mengendalikan kemudahan bersepadu secara menegak di Jiangsu, China. Kilang itu menggabungkan acuan LCP dalaman, barisan pemasangan SMD automatik dan ujian akustik sebaris 100% di bawah sistem pengurusan kualiti yang diperakui ISO 9001. Infrastruktur ini menyokong pengeluaran komponen volum tinggi yang konsisten seperti MLT‑9018, dengan rekod kelompok terperinci dikekalkan untuk setiap penghantaran.
MLT‑9018 tertakluk kepada program ujian kebolehpercayaan komprehensif yang ditakrifkan dalam spesifikasi produk. Pemeriksaan tekanan alam sekitar termasuk rendam suhu tinggi selama 48 jam pada +80±2°C, pendedahan sejuk selama 48 jam pada -30±2°C, dan lima kitaran kejutan haba antara ekstrem ini dengan kekal selama 30 minit pada setiap suhu. Ketahanan mekanikal disahkan melalui ujian getaran dari 10Hz hingga 55Hz pada amplitud 1.0mm pada ketiga-tiga paksi, diikuti dengan tiga titis jatuh bebas 75cm pada permukaan kayu keras 10mm.
Rintangan kelembapan disahkan dengan pendedahan 48 jam kepada 50±5°C pada kelembapan relatif 90–95% dengan tempoh pemulihan ambien selama 2 jam. Integriti pematerian disahkan dengan penurunan 10 saat pada 250±5°C dengan badan komponen diposisikan 2.0mm dari pateri, serta ujian profil aliran semula penuh mengikut spesifikasi pematerian.
Ujian ini dilakukan secara per-batch, dan laporan yang terhasil tersedia kepada pelanggan yang memerlukan dokumentasi untuk proses kelayakan mereka sendiri. Untuk aplikasi yang menuntut kelayakan lanjutan, seperti piawaian automotif atau peranti perubatan, pasukan kejuruteraan MEIDI boleh membincangkan protokol pemeriksaan tambahan.

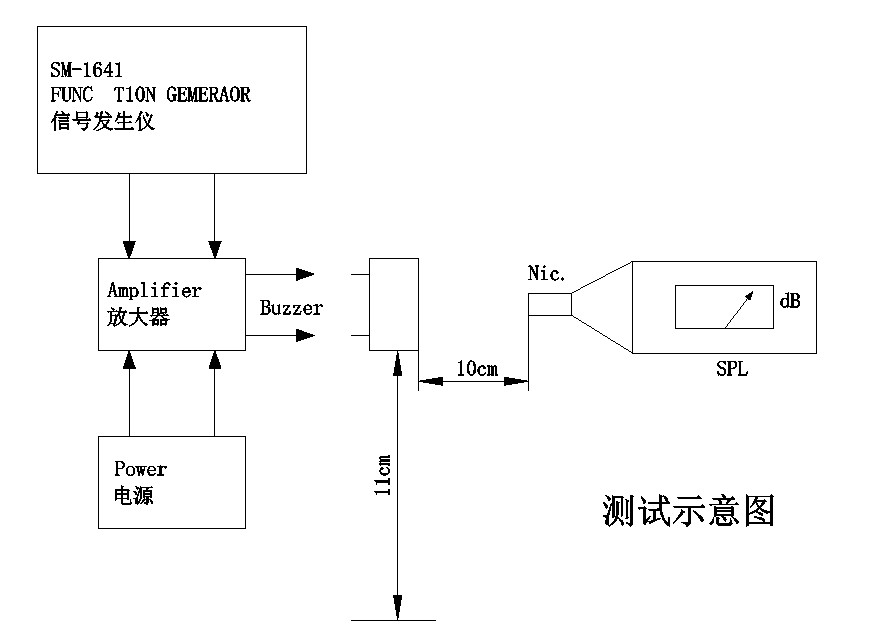

| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif SMD Piezoelektrik | — |
| Voltan Ternilai | 5 V (Vp‑p) | Rujukan frekuensi resonans |
| Voltan Kendalian | 1 – 25 V (Vp‑p) | Puncak isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 70 dB | Pada 5V, 4000 Hz, 10 cm |
| Arus Operasi | ≤ 5 mA | Pada 5V, 4000 Hz |
| Frekuensi Resonans | 4000 ± 300 Hz | Pada voltan terkadar |
| Kapasitansi | 12000 ± 30% pF | Pada 1 kHz, 25 °C |
| Suhu Operasi | -30 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -40 °C ~ +85 °C | Tidak beroperasi |

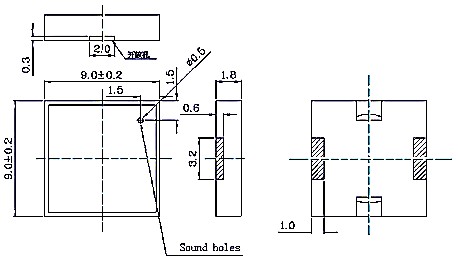

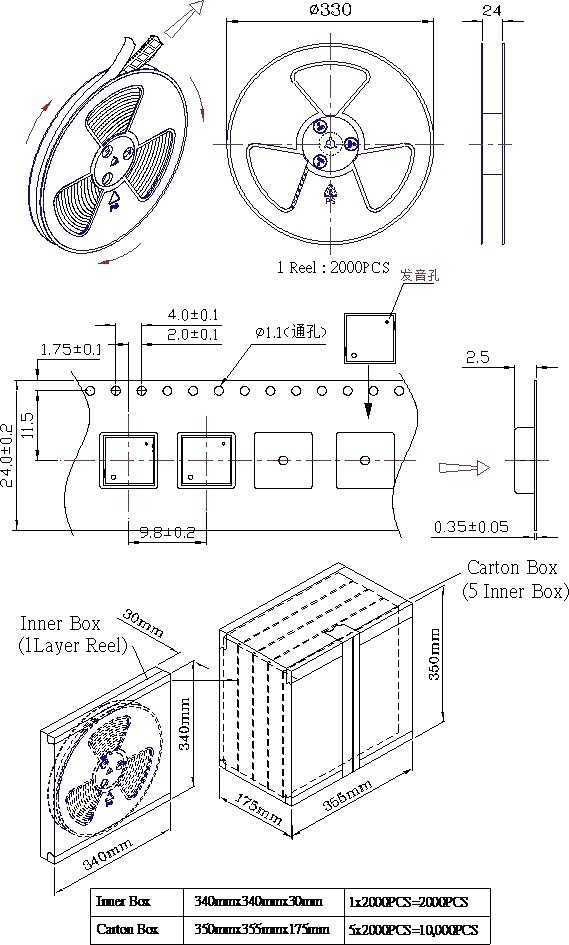

| Dimensi (L × W × H) | 9.0 × 9.0 × 1.8 mm | Badan sahaja |
| Berat badan | 0.4 g | tipikal |
| Bahan Perumahan | LCP hitam | — |
| Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s | Mengikut spesifikasi, sehingga 3 pas |
| Memateri (Gelombang) | 255 ± 15 °C, 4–6 s | 2–3 hantaran |
| Memateri (Manual) | 360 ± 10 °C, 2–5 s | 2–3 hantaran |
| Parameter | Julat Sampel |
| Tekanan Bunyi | 71.8 – 76.4 dB |
| Kekerapan | 4000 Hz |
| Kapasitansi | 11385 – 12950 pF |
| Diameter | 9.0 mm |
| Ketinggian | 1.8 mm |
Data sampel menggambarkan keseragaman pengeluaran tipikal. Hanya had yang dijamin dalam jadual spesifikasi utama digunakan untuk semua lot pengeluaran.
Penggunaan yang dicadangkan di bawah adalah berdasarkan ciri elektrik dan mekanikal MLT‑9018. Ia bertujuan sebagai panduan reka bentuk dan harus disahkan terhadap keperluan khusus produk akhir.
•Peranti mudah alih yang dikendalikan oleh bateri: cabutan semasa ≤5mA memanjangkan masa berjalan dalam produk yang dikuasakan oleh sel syiling atau pek litium kecil.
•Peralatan persekitaran sejuk: had operasi bawah −30°C menyokong penjejak logistik yang disejukkan, penderia luar dan kandang industri yang tidak dipanaskan.
•Pemasangan elektronik tipis: Ketinggian 1.8mm membolehkan penyepaduan ke dalam paparan ultra-nipis, panel membran dan bezel pembaca kad.
•Nod industri berbilang voltan: input 1–25V menghapuskan litar terjemahan voltan, memudahkan reka bentuk yang mesti beroperasi pada bas 5V, 12V dan 24V.
•Modul dalaman automotif: keserasian 12V terus sesuai dengan loceng papan pemuka, maklum balas penderia tempat letak kereta dan peringatan tali pinggang keledar.
•Titik akhir IoT dan gerbang penderia: arus aktif yang rendah dipadankan dengan baik dengan penuaian tenaga atau aplikasi bateri yang tahan lama.
| Pertimbangan Reka Bentuk | Spesifikasi MLT‑9018 |
| Kekangan belanjawan semasa | ≤5 mA arus operasi setiap spesifikasi |
| Variasi rel voltan | Julat pengendalian 1–25V meliputi berbilang voltan sistem dalam satu SKU |
| Kelegaan menegak | Ketinggian 1.8 mm di bawah alternatif 2.0–2.5 mm biasa |
| Operasi suhu rendah | -30 °C had operasi setiap spesifikasi |
| Kesederhanaan litar pemacu | Tiada sogokan induktif; tiada diod flyback diperlukan |
| Ciri beban kapasitif | 12000 pF ditentukan untuk pengiraan impedans reaktif |
Buzzer Pasif Piezoelektrik SMD 9×9×1.8mm telah dibangunkan khusus untuk situasi di mana fleksibiliti arus, ruang dan voltan merupakan kekangan utama. Sifat kapasitifnya memberikan beban reaktif kira-kira 3.3kΩ pada resonans, yang bermaksud pemandu mesti menghantar hayunan voltan dan bukannya arus berterusan yang besar; perbezaan ini selalunya membawa kepada peringkat pemacuan yang lebih mudah dan lebih kos efektif berbanding dengan reka bentuk transduser magnetik.
Sampel tersedia untuk penilaian supaya anda boleh mengukur output akustik dan penggunaan semasa dengan bentuk gelombang pemacu dan susun atur PCB anda sendiri.
1. Apakah jenis isyarat pemacu yang diperlukan oleh MLT‑9018?
MLT‑9018 ialah buzzer piezoelektrik pasif dan memerlukan isyarat AC luaran, biasanya gelombang persegi atau PWM berhampiran 4000Hz. Voltan DC sahaja tidak akan menghasilkan bunyi. Litar pemacu mesti mengecas dan menyahcas kemuatan 12000pF pada frekuensi pensuisan; arus purata adalah rendah, tetapi arus segera puncak harus diperiksa terhadap keupayaan pemandu.
2. Bagaimanakah tekanan bunyi berbeza dengan voltan kendalian dalam julat 1–25V?
Tekanan bunyi meningkat dengan amplitud voltan pemacu. Jaminan ≥70dB diberikan pada keadaan berkadar 5V. Pada voltan yang lebih rendah output akan berkurangan, dan pada voltan yang lebih tinggi ia akan meningkat. Data akustik khusus voltan boleh diminta daripada MEIDI.

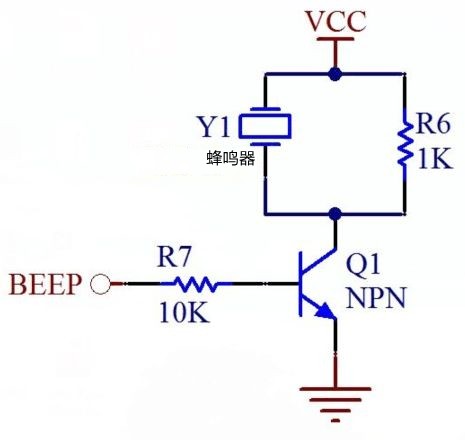

3. Bolehkah MLT‑9018 dipacu terus daripada pin GPIO mikropengawal?
Pemacu terus dari GPIO 3.3V atau 5V adalah mungkin jika pin boleh membekalkan arus reaktif ke 12000pF pada 4000Hz. Nilai purata ≤5mA berada dalam banyak spesifikasi GPIO, tetapi arus pengecasan puncak semasa pensuisan kapasitif mungkin lebih tinggi. Untuk operasi 12V dan 24V, penimbal transistor atau pemacu piezo khusus disyorkan. MEIDI boleh menyediakan litar rujukan untuk tetapan biasa.
4. Apakah kepentingan spesifikasi kemuatan 12000 pF?
Kapasiti menentukan impedans reaktif: Z = 1/(2πfC). Pada 4000Hz ini berfungsi kepada kira-kira 3.3kΩ. Litar pemacu mesti sumber arus ke dalam beban reaktif ini. Toleransi ±30% (8400–15600pF) perlu diambil kira semasa mereka bentuk peringkat pemandu. Jurutera aplikasi boleh membantu dengan pemilihan komponen.
5. Apakah perbezaan antara data ujian sampel dan spesifikasi yang dijamin?
Laporan sampel (ukuran 10 unit) menunjukkan nilai biasa, seperti tekanan bunyi antara 71.8dB dan 76.4dB. Ini disediakan untuk rujukan sahaja. Spesifikasi yang dijamin ialah tekanan bunyi ≥70dB, frekuensi 4000±300Hz, dan kapasitansi 12000±30% pF. Protokol ujian pengeluaran tersedia atas permintaan.
6. Adakah MEIDI menyediakan penyesuaian untuk buzzer ini?
Ya, perkhidmatan OEM dan ODM tersedia. Parameter seperti kekerapan, voltan, dimensi dan kalis air boleh diubah suai untuk memenuhi keperluan tertentu. Hubungi pasukan aplikasi dengan spesifikasi sasaran anda untuk penilaian kebolehlaksanaan.
Untuk panduan reka bentuk litar pemacu, pengukuran akustik khusus voltan, pengesyoran penggunaan persekitaran sejuk atau untuk membincangkan penyesuaian OEM, hantar keperluan anda melalui borang hubungan. Pasukan kejuruteraan aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi teknikal dan harga volum.
