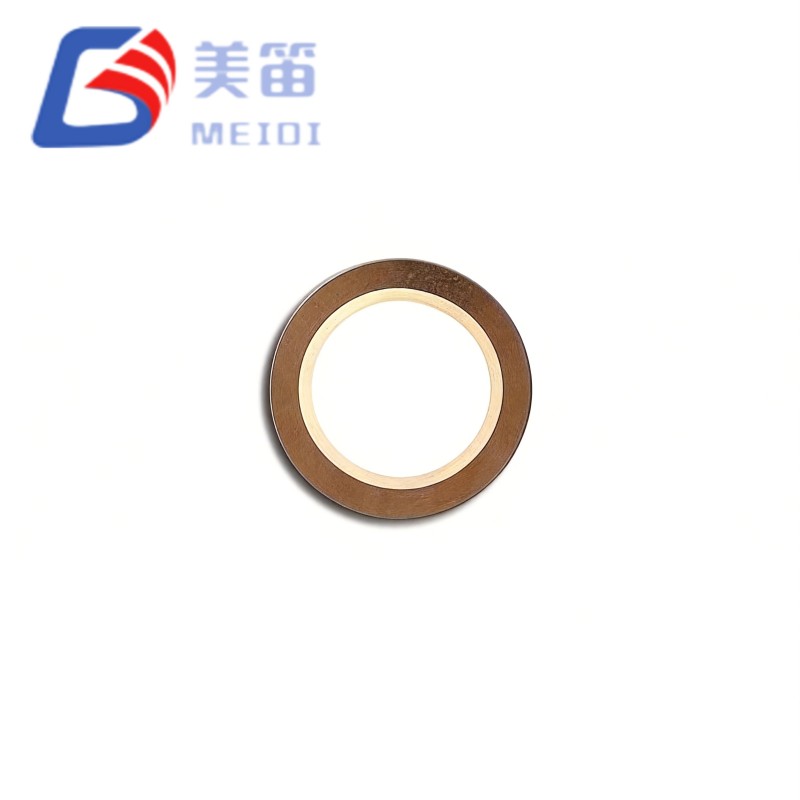

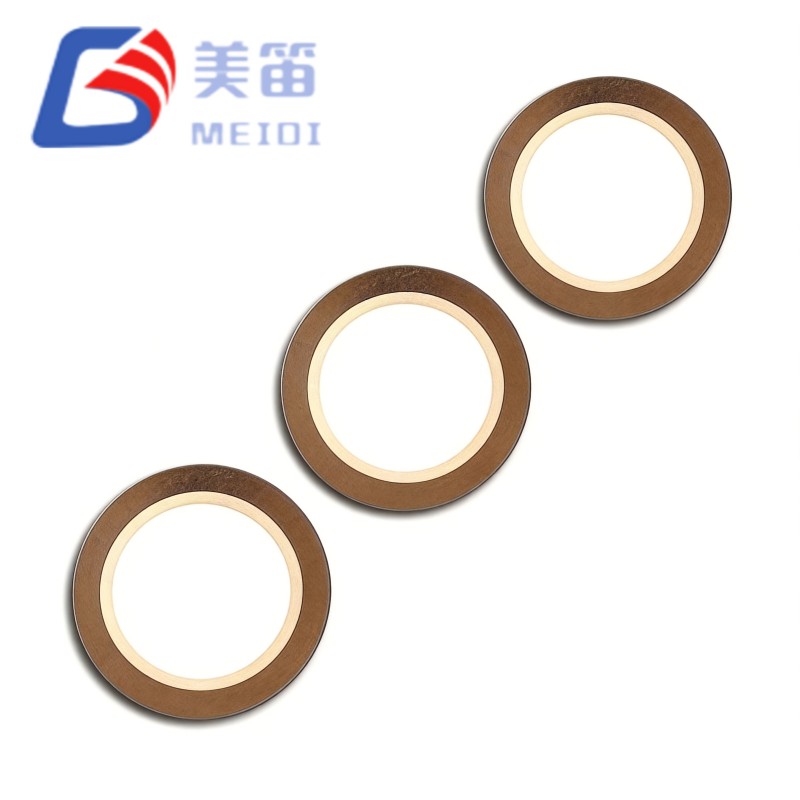

Elemen Buzzer Seramik Piezo 12.5mm ialah elemen seramik piezoelektrik loyang-substrat dengan diameter aktif 12.5mm, direka untuk modul akustik terbenam yang memerlukan tekanan bunyi yang lebih tinggi daripada volum rongga terhad. Kekerapan resonan 7.8kHz dipegang pada toleransi ±0.8kHz yang ketat, dan kemuatan 12000pF membolehkan ia dipacu terus daripada pin mikropengawal 3.3V atau litar rangsangan LC ringkas. Elemen ini dibina pada platform pembuatan yang sama seperti siri FT‑11T MEIDI, menawarkan laluan naik taraf yang mudah untuk reka bentuk yang memerlukan peningkatan output akustik tanpa mengolah semula antara muka elektrik.
Diameter seramik aktif 12.5mm memberikan kawasan sinaran 29% lebih besar berbanding dengan keluarga 11.0mm FT‑11T, menyumbang kepada anjakan yang lebih tinggi dan tindak balas frekuensi rendah yang dipertingkatkan daripada kepungan kecil.
Kekerapan resonans ditentukan pada 7.8kHz dengan toleransi ±10.3%, tetingkap yang lebih ketat daripada ±12.8% tipikal FT‑11T‑7.8A1, yang membantu mengekalkan watak tona yang konsisten merentas kumpulan pengeluaran.
Kapasiti nominal 12000pF pada 120Hz memberikan beban kapasitif tinggi yang sangat sesuai untuk pemacu voltan rendah daripada talian 3.3V MCU GPIO dalam modul terbenam berkuasa bateri.
Rintangan setara dinyatakan pada ≤300Ω, iaitu 40% lebih rendah daripada ≤500Ω siri FT‑11T, membolehkan topologi rangsangan resonans lebih tinggi dengan pendaraban voltan yang lebih besar.
Jumlah ketebalan ialah 0.19mm, mengekalkan komponen dalam profil sub‑0.2mm yang membolehkan penyepaduan ke dalam pemasangan akustik ultra-nipis.
Substrat loyang dengan elektrod perak yang dinyalakan mengikut set bahan yang sama digunakan merentasi siri FT, memastikan kelakuan terma yang boleh diramal dan kebolehmaterian.
Cakera seramik 12.5mm yang diperbesarkan meningkatkan kawasan transduksi aktif; tahap peningkatan akustik bergantung pada reka bentuk rongga, pemuatan diafragma dan litar pemacu, tetapi kawasan tambahan memberikan kelebihan yang boleh diukur dalam modul padat.
Variasi frekuensi kelompok-ke-batch dihadkan kepada ±0.8kHz, yang menyokong tatasusunan berbilang elemen dan barisan produk pengguna yang kualiti ton seragam adalah penting.
Rintangan setara ≤300Ω mengurangkan kehilangan redaman mekanikal, membolehkan litar rangsangan resonans mencapai faktor Q yang lebih tinggi dan keuntungan voltan yang lebih besar daripada bekalan yang sama.
Pada 12000pF kapasitansi adalah sama dengan FT‑11T‑7.8A1, jadi topologi litar pemacu yang sama boleh digunakan semula apabila berhijrah ke elemen diameter yang lebih besar.
Jumlah ketebalan 0.19mm, yang terdiri daripada lapisan PZT 0.09mm pada diafragma loyang, membolehkan tindanan modul akustik sub‑1mm dan ikatan PCB langsung.
Diameter elektrod aktif 9.5mm diskalakan secara berkadar daripada elektrod 9.0mm FT‑11T‑7.8A1, mengekalkan taburan medan elektrik yang optimum untuk resonans 7.8kHz.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Elemen Seramik Piezoelektrik | — |
| Model | FT‑12.5T‑7.8A1 | — |
| Frekuensi Resonans | 7.8 ± 0.8 kHz | Udara bebas, 25 ℃ |
| Toleransi Kekerapan | ±10.3 % | Konsistensi kelompok |
| Kapasitan Percuma | 12000 ± 30% pF | Pada 120 Hz, 1Vrms, 25 ℃ |
| Rintangan Setara | ≤ 300 Ω | Pada frekuensi resonans |
| Kehilangan Dielektrik (tanδ) | ≤ 5 % | Pada 120 Hz, 1Vrms |
| Bahan Substrat | Tembaga | — |

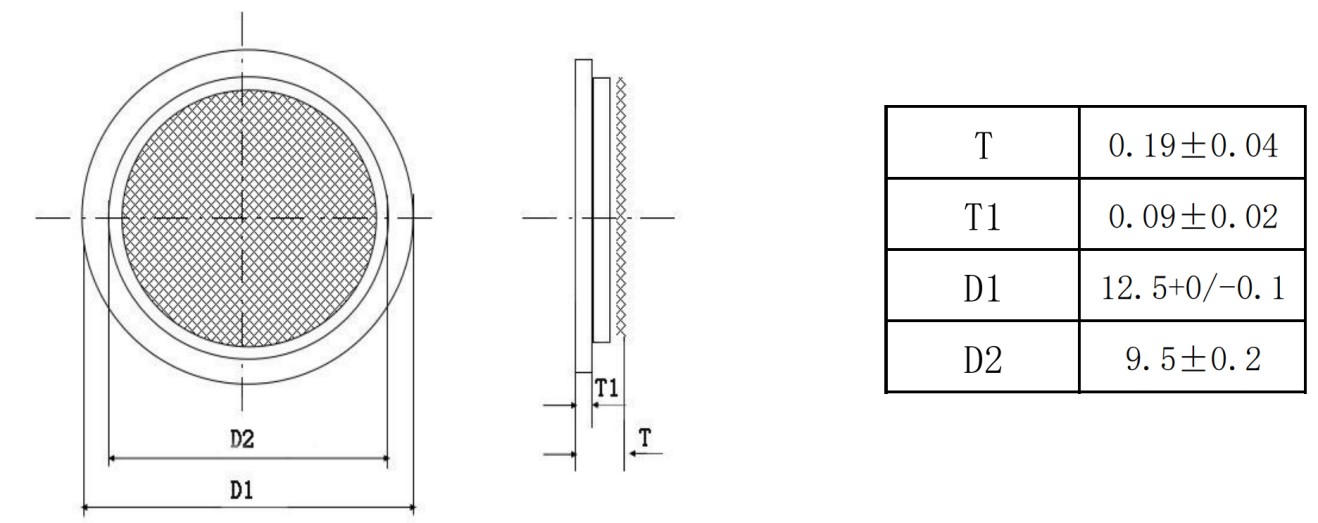

| Diameter Cakera Seramik (D1) | 12.5 +0 / -0.1 mm | — |
| Diameter Elektrod Aktif (D2) | 9.5 ± 0.2 mm | — |
| Jumlah Ketebalan (T) | 0.19 ± 0.04 mm | Seramik + substrat |
| Ketebalan Seramik (T1) | 0.09 ± 0.02 mm | Lapisan PZT |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Bahan Elektrod | Perak (standard) | Tampal perak yang dibakar |
| Rintangan Penebat | ≥ 100 MΩ (biasa) | Pada 100VDC, 25 ℃ |
Peranti rumah pintar seperti loceng pintu video, pembesar suara pintar dan termostat mendapat manfaat daripada kawasan penyinaran yang lebih besar, yang memberikan nada yang lebih penuh daripada rongga dalaman padat yang tipikal produk ini.
Modul akustik peralatan perubatan, termasuk pam infusi, monitor pesakit dan mesin dialisis, bergantung pada toleransi frekuensi yang ketat untuk menghasilkan nada amaran yang konsisten merentas semua unit yang dikeluarkan.
Panel sensor industri dan terminal HMI boleh menggunakan rintangan setara yang lebih rendah untuk mendapatkan tekanan bunyi yang lebih tinggi daripada pemacu litar kawalan 24V sedia ada tanpa mengubah komponen peringkat pemacu.
Elektronik dalaman automotif, seperti peringatan tali pinggang keledar dan penunjuk pengecasan EV, boleh memenuhi tahap bunyi yang diperlukan daripada volum rongga yang lebih kecil berkat kawasan diafragma yang meningkat.
Perkakas pengguna seperti mesin basuh dan peti sejuk boleh mencapai output akustik yang sama dengan voltan pemacu yang lebih rendah, yang mungkin mengurangkan bil keseluruhan bahan.
Tatasusunan akustik berbilang elemen dan sistem pemberitahuan disegerakkan mendapat manfaat daripada sebaran frekuensi yang sempit, yang meminimumkan denyutan yang boleh dilihat dan ketidakkonsistenan tona antara unit bersebelahan.
| Keperluan | Atribut FT‑12.5T‑7.8A1 |
| Peningkatan SPL daripada voltan pemacu yang sama | Diameter 12.5mm menyediakan kawasan transduksi yang lebih besar, yang boleh meningkatkan tekanan bunyi sebanyak beberapa desibel berbanding dengan elemen 11.0mm dalam rongga yang setara. |
| Kualiti tonal yang konsisten merentas pengeluaran | Toleransi frekuensi ±10.3% mengurangkan variasi unit-ke-unit, menyokong keperluan jenama untuk bunyi produk yang seragam. |
| Rangsangan resonan yang cekap | Rintangan setara ≤300Ω membolehkan litar rangsangan LC mencapai faktor pendaraban yang lebih tinggi, mengekstrak lebih banyak kuasa akustik daripada rel voltan rendah. |
| Penghijrahan platform mudah | Kapasiti 12000pF dan resonans 7.8kHz sepadan dengan FT‑11T‑7.8A1, jadi hanya corak tanah PCB perlu dibesarkan untuk menampung diameter 12.5mm. |
| Aksara frekuensi rendah yang lebih kaya | Kekakuan yang dikurangkan-per-unit-luas cakera seramik yang lebih besar meningkatkan anjakan sub-resonan, menyumbang kepada nada yang lebih jelas dalam kepungan kecil. |
| Pelesapan haba dalam ruang tertutup | Substrat loyang 12.5mm menyediakan antara muka terma yang lebih besar, membantu menstabilkan frekuensi resonans semasa operasi berterusan. |
Elemen Buzzer Seramik Piezo 12.5mm membentangkan beban kapasitif 12000pF dengan rintangan siri 300Ω atau kurang pada resonans. Gabungan ini menyokong topologi rangsangan resonan di mana induktor diletakkan selari dengan elemen untuk membentuk tangki tinggi-Q. Oleh kerana rintangan lebih rendah daripada siri FT‑11T, faktor Q yang boleh dicapai dan keuntungan voltan adalah lebih tinggi; walau bagaimanapun, arus beredar juga meningkat, jadi induktor mesti dinilai dengan sewajarnya. Jurutera aplikasi MEIDI boleh menyediakan reka bentuk rujukan dan cadangan komponen untuk sasaran voltan dan akustik tertentu.
Teknologi Pintar MEIDI telah menghasilkan elemen seramik piezoelektrik selama lebih sedekad. Kemudahan bersepadu menegak syarikat di Jiangsu, China, meliputi penyediaan serbuk seramik, tuangan pita, percetakan skrin elektrod perak, pensinteran suhu tinggi, polarisasi dan ujian elektrik akhir. Sistem kualiti yang diperakui ISO 9001 dan makmal kebolehpercayaan khusus menyokong ketekalan dan kebolehkesanan setiap kumpulan.
Elemen Buzzer Seramik Piezo 12.5mm dihasilkan dengan kawalan proses yang dipertingkatkan untuk mengekalkan toleransi frekuensi yang ketat dan rintangan setara yang rendah merentasi diameter yang lebih besar. Setiap lot pengeluaran menjalani pengukuran frekuensi resonans 100% dalam penganalisis impedans udara bebas, dengan unit jatuh di luar tetingkap 7.8±0.8kHz ditolak. Rintangan setara disaring pada ≤300Ω untuk mengenal pasti kecacatan liputan elektrod atau polarisasi yang tidak lengkap. Kapasitansi disahkan pada 120Hz dan 1Vrms untuk mengesahkan nilai nominal 12000pF dalam ±30%, dan kehilangan dielektrik diperiksa untuk memastikan tanδ kekal di bawah 5%. Pemeriksaan dimensi meliputi diameter seramik, diameter elektrod dan jumlah ketebalan mengikut spesifikasi. Ujian penuaan terma dan penilaian kebolehpaterian dijalankan berdasarkan sampel. Kod lot yang terukir pada pinggir substrat memberikan kebolehkesanan penuh kepada batch penekan, profil pensinteran dan rekod ujian individu, disimpan selama sepuluh tahun.
1. Apakah keuntungan prestasi yang boleh saya jangkakan apabila beralih dari FT‑11T‑7.8A1 ke FT‑12.5T‑7.8A1?
Kawasan aktif yang lebih besar secara amnya meningkatkan output akustik untuk voltan pemacu dan rongga tertentu. Rintangan setara yang lebih rendah membolehkan litar rangsangan resonan mencapai faktor pendaraban yang lebih tinggi. Peningkatan sebenar bergantung pada konfigurasi kepungan, diafragma dan pemacu; MEIDI boleh membantu menilai prestasi yang diharapkan dengan reka bentuk mekanikal khusus anda.
2. Adakah elemen 12.5mm memerlukan rongga akustik yang lebih besar daripada elemen 11.0mm?
Rongga yang lebih dalam biasanya bermanfaat apabila diameter elemen meningkat, kerana ia memberikan pemuatan yang lebih baik pada frekuensi resonans. Diameter rongga juga harus lebih besar daripada cakera seramik untuk mengelakkan pengapitan getaran jejari. Untuk reka bentuk yang sangat padat, ikatan elemen pada plat logam nipis yang bertindak sebagai radiator teragih boleh menjadi alternatif.
3. Mengapakah rintangan setara lebih rendah daripada pada siri FT‑11T?
Pengurangan datang daripada kawasan elektrod yang lebih besar dan ketebalan optimum lapisan PZT untuk format 12.5mm. Rintangan yang lebih rendah meningkatkan faktor kualiti litar rangsangan resonan tetapi juga meningkatkan arus beredar dalam tangki; induktor hendaklah bersaiz untuk mengendalikan arus yang lebih tinggi ini.
4. Bolehkah FT‑12.5T‑7.8A1 digunakan bersama elemen FT‑11T dalam tatasusunan berbilang frekuensi?
Ya, tetapi diameter yang berbeza memerlukan tanah PCB yang berasingan dan dimensi rongga. Apabila frekuensi resonan yang berbeza didorong secara serentak, frekuensi degupan boleh didengar mungkin dihasilkan. Untuk operasi dwi-nada bersih, biasanya lebih baik untuk memacu elemen secara berurutan atau memilih frekuensi yang dipisahkan oleh sekurang-kurangnya 3kHz. Jika koheren fasa diperlukan, galangan sinaran yang berbeza harus diambil kira dalam reka bentuk rongga.
5. Apakah perubahan susun atur PCB yang diperlukan untuk menerima pakai FT‑12.5T‑7.8A1?
Tanah tembaga di bawah cakera seramik hendaklah dibesarkan daripada 11.0mm kepada 12.5mm, mengekalkan lebar cincin anulus yang sama untuk lampiran epoksi pateri atau konduktif. Lubang kelegaan tengah, jika digunakan, hendaklah meningkat daripada kira-kira 3.0mm kepada 4.0mm. Kawasan simpan komponen di bawah elemen hendaklah memanjang kepada diameter kira-kira 13.5mm. Nilai komponen litar pemacu boleh kekal sama, tetapi induktor mungkin perlu dinilai semula untuk mengendalikan arus edaran yang lebih tinggi dalam reka bentuk yang dirangsang.
Untuk susun atur penyepaduan PCB, pengesyoran reka bentuk rongga untuk elemen 12.5mm, pengoptimuman litar rangsangan resonans LC, sokongan penghijrahan daripada siri FT‑11T atau harga volum, hantar keperluan anda melalui borang hubungan. Jurutera aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi teknikal, model simulasi dan unit penilaian sampel yang disertakan dengan data ujian individu.
