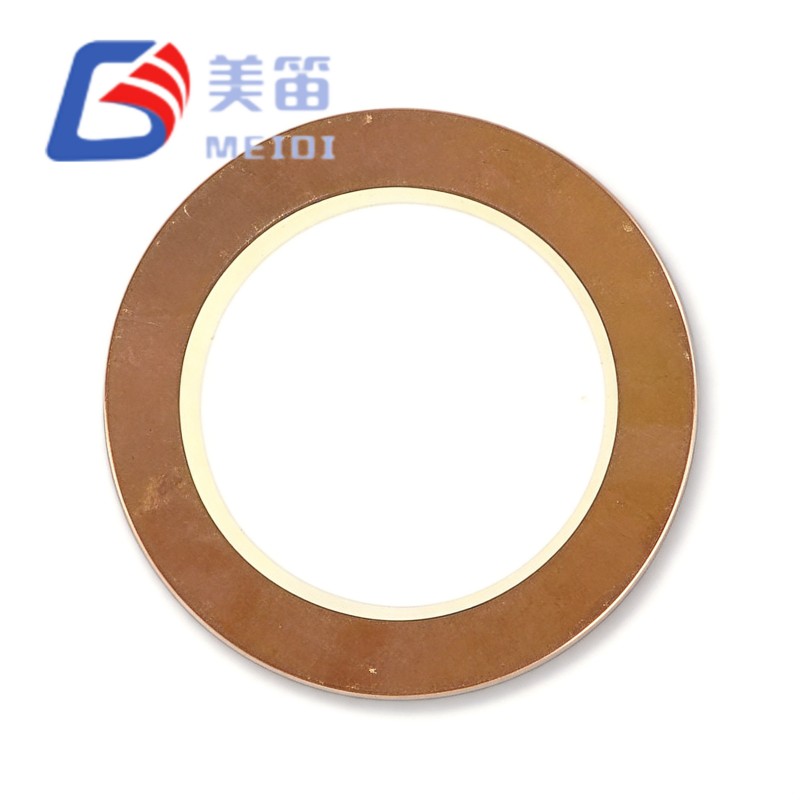

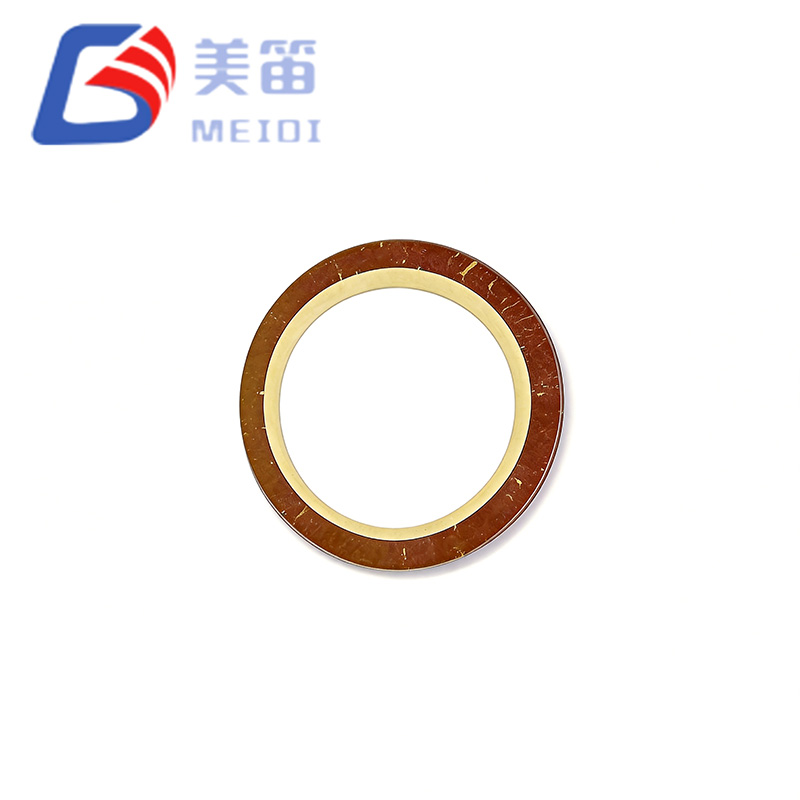

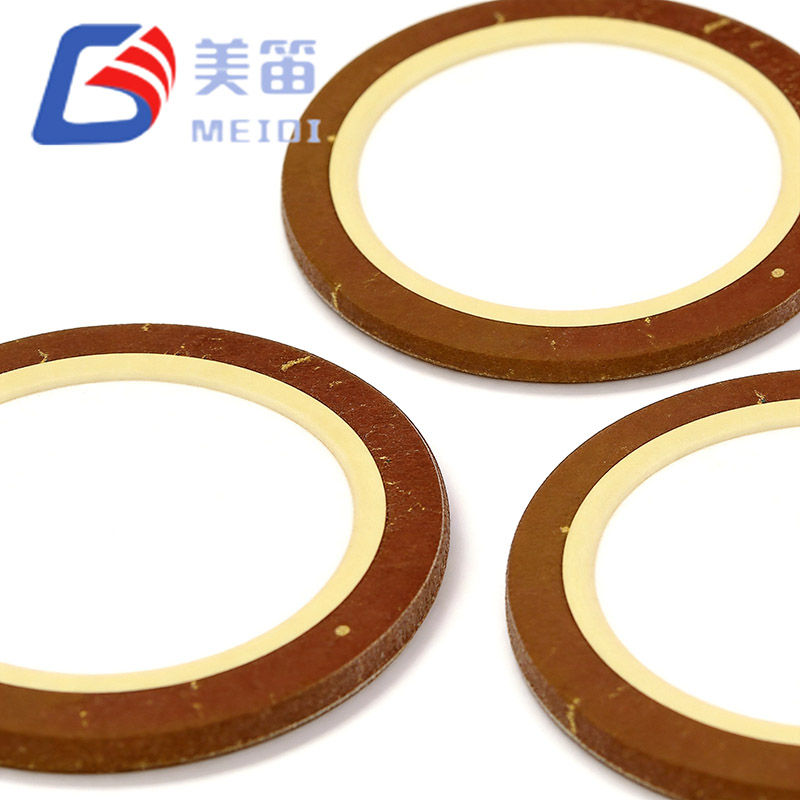

Elemen Buzzer Seramik Piezo 11mm ialah elemen seramik piezoelektrik ultra-nipis yang dibina di atas substrat loyang, direka untuk modul akustik di mana ketinggian yang tersedia adalah sangat terhad. Kekerapan resonan 7.8kHz dan kapasitans 12000pF yang tinggi membolehkannya menghasilkan nada amaran yang jelas terus daripada output mikropengawal 3.3V, manakala profil 0.18mm membolehkan pemasangan akustik lengkap di bawah ketebalan 1mm. Gabungan kekompakan, kecekapan elektrik dan kesederhanaan mekanikal ini menjadikan elemen sebagai pilihan praktikal untuk peranti boleh pakai, instrumen perubatan mudah alih dan papan penderia IoT yang padat.
Frekuensi resonans 7.8kHz berada dalam julat yang mudah dilihat dan kurang berkemungkinan disembunyikan oleh hingar persekitaran frekuensi rendah, yang berguna untuk pengguna dalaman dan produk perubatan.
Pada ketebalan hanya 0.18mm, timbunan seramik dan substrat boleh diikat terus pada PCB atau diafragma logam nipis, membolehkan keseluruhan pemasangan penjana bunyi kekal di bawah ketinggian 1mm.
Kapasiti 12000pF, diukur pada 120Hz, memberikan beban kapasitif tinggi yang mengurangkan ayunan voltan yang diperlukan untuk mencapai tahap tekanan bunyi tertentu, menjadikan pemacu PWM 3.3V langsung berdaya maju.
Substrat loyang memberikan kekonduksian terma yang baik, membantu menstabilkan frekuensi resonans semasa operasi berterusan dan menawarkan permukaan yang boleh dipercayai untuk pematerian atau lampiran epoksi konduktif.
Rintangan setara ≤500Ω mengehadkan redaman mekanikal, yang membolehkan litar rangsangan resonans LC mencapai faktor Q yang lebih tinggi dan menjana output akustik yang lebih besar daripada voltan bekalan yang rendah.
Julat suhu operasi dari -20°C hingga +70°C meliputi persekitaran tipikal elektronik pengguna, peranti perubatan dan penderia industri.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Elemen Seramik Piezoelektrik | — |
| Model | FT‑11T‑7.8A1 | — |
| Frekuensi Resonans | 7.8 ± 1.0 kHz | Udara bebas, 25 ℃ |
| Toleransi Kekerapan | ±12.8 % | Konsistensi kelompok |
| Kapasitan Percuma | 12000 ± 30% pF | Pada 120 Hz, 1Vrms, 25 ℃ |
| Rintangan Setara | ≤ 500 Ω | Pada frekuensi resonans |
| Kehilangan Dielektrik (tanδ) | ≤ 5 % | Pada 120 Hz, 1Vrms |
| Bahan Substrat | Tembaga | — |

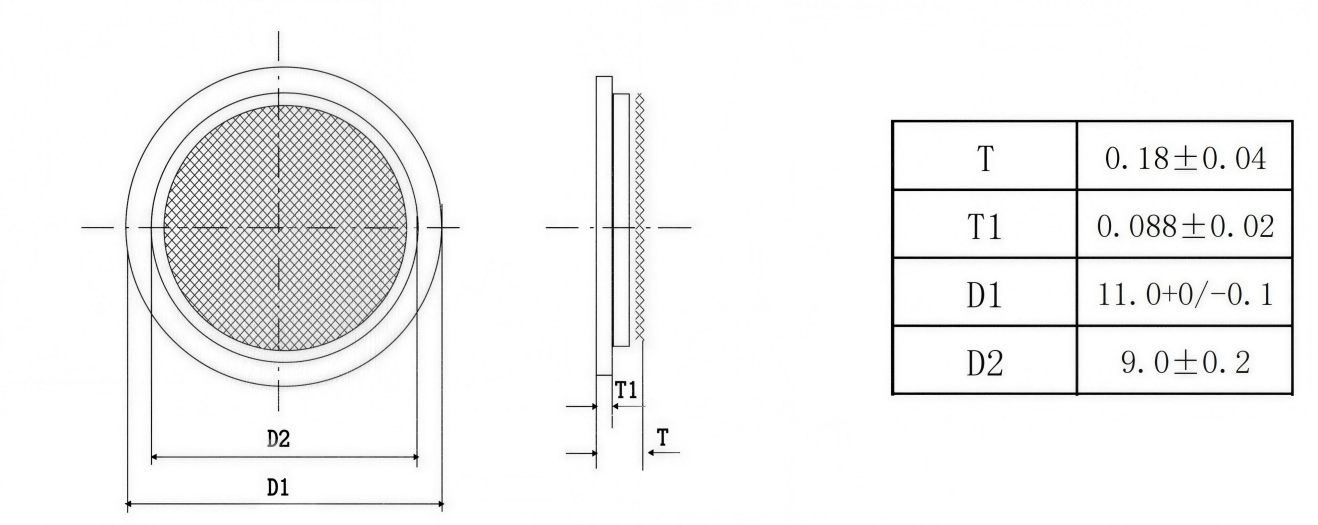

| Diameter Cakera Seramik (D1) | 11.0 +0 / -0.1 mm | — |
| Diameter Elektrod Aktif (D2) | 9.0 ± 0.2 mm | — |
| Jumlah Ketebalan (T) | 0.18 ± 0.04 mm | Seramik + substrat |
| Ketebalan Seramik (T1) | 0.088 ± 0.02 mm | Lapisan PZT |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Bahan Elektrod | Perak (standard) | Tampal perak yang dibakar |
| Rintangan Penebat | ≥ 100 MΩ (biasa) | Pada 100VDC, 25 ℃ |
| Matlamat Reka Bentuk | Kelebihan FT‑11T‑7.8A1 |
| Ketinggian modul minimum mutlak | Timbunan seramik dan substrat 0.18mm membolehkan pemasangan akustik yang lengkap dimuatkan dalam sampul surat 1mm. |
| Operasi bateri voltan rendah | Kapasiti 12000pF yang tinggi bermakna MCU 3.3V selalunya boleh memacu elemen ke tahap bunyi yang boleh digunakan tanpa peringkat rangsangan induktor. |
| Kestabilan terma dalam kepungan tertutup | Loyang dengan cekap menyebarkan sedikit haba yang dihasilkan, memastikan frekuensi resonans stabil semasa pengaktifan lanjutan. |
| Reka bentuk litar resonan yang cekap | Rintangan setara ≤500Ω kekal redaman rendah, jadi tangki LC boleh mendarabkan voltan pemacu dengan kehilangan yang minimum. |
| Amaran yang jelas di ruang dalaman yang tenang | 7.8kHz cukup tinggi untuk mengelakkan bunyi HVAC dan kipas, namun cukup rendah untuk mudah didengar dan ditemui. |
| Penyepaduan volum tinggi yang kos efektif | Sebagai elemen kosong ia menghapuskan perumahan dan terminal buzzer yang dibungkus, mengurangkan kedua-dua kos bahagian dan langkah pemasangan. |
Peranti boleh pakai pintar, termasuk penjejak kecergasan dan jam tangan pintar, di mana profil 0.18mm membantu mengekalkan ketebalan keseluruhan produk yang tipis sambil memberikan nada pemberitahuan yang jelas.
Alat diagnostik perubatan mudah alih seperti meter glukosa, oksimeter nadi dan termometer digital, yang mendapat manfaat daripada penunjuk mudah didengar voltan rendah yang tidak menambah pukal.
Nod penderia IoT, daripada penderia pintu/tingkap kepada pengesan kebocoran air, di mana elemen itu boleh dipacu terus oleh MCU 3.3V dan nadanya cukup jelas untuk diperhatikan dalam persekitaran rumah.
Penderia jarak industri dan panel automasi kecil yang memerlukan elemen maklum balas akustik padat yang serasi dengan proses pemasangan SMD dan lubang telus standard.
Papan kawalan perkakas pengguna dalam produk seperti ketuhar gelombang mikro, mesin basuh dan tempat memasak aruhan, di mana elemen kosong boleh disepadukan secara kos efektif ke dalam PCB sedia ada.
Mainan dan elektronik kebaharuan yang memerlukan pembunyi yang mudah dan murah untuk maklum balas interaktif, nada muzik atau bunyi amaran.
Teknologi Pintar MEIDI telah menghasilkan elemen seramik piezoelektrik selama lebih sedekad. Kemudahan bersepadu sepenuhnya syarikat di Jiangsu, China, meliputi setiap peringkat daripada penyediaan serbuk seramik dan tuangan pita kepada penembakan elektrod, polarisasi dan ujian elektrik akhir. Beroperasi di bawah sistem pengurusan kualiti yang diperakui ISO 9001, MEIDI memastikan setiap kumpulan pengeluaran boleh dikesan dan konsisten.
Elemen Buzzer Seramik Piezo 11mm menjalani set ujian pengeluaran yang komprehensif. Setiap unit diukur untuk frekuensi resonans dalam penganalisis impedans udara bebas, dengan tetingkap 7.8±1.0kHz dikuatkuasakan dengan ketat. Kapasitansi disahkan pada 120Hz dan 1Vrms, rintangan setara diperiksa pada ≤500Ω, dan kehilangan dielektrik disaring kepada ≤5%. Pemeriksaan dimensi mengesahkan diameter seramik, diameter elektrod dan jumlah ketebalan. Langkah penuaan haba pada +70°C selama 48 jam mengesahkan kestabilan polarisasi, manakala kebolehpaterian diuji mengikut J‑STD‑002. Kod lot terukir pada pinggir substrat memautkan setiap bahagian kepada kumpulan pembuatannya dan rekod ujian penuh, yang disimpan selama sepuluh tahun.
1. Apakah kaedah pelekap yang disyorkan untuk FT‑11T‑7.8A1?
Epoksi perak konduktif adalah pilihan yang paling biasa untuk lampiran PCB kekal kerana ia mengelakkan tegasan haba yang boleh diletakkan oleh pematerian pada lapisan seramik nipis. Jika sambungan pateri diutamakan, haba hendaklah digunakan pada pinggir substrat loyang sahaja, mengekalkan suhu hujung di bawah 280°C selama tidak lebih daripada tiga saat. Pengekalan kenalan spring juga digunakan apabila elemen perlu diganti medan.
2. Bagaimanakah nada 7.8kHz dibandingkan dengan buzzer frekuensi rendah?
Pada 7.8kHz, panjang gelombang cukup pendek untuk berfungsi dengan cekap dari rongga yang sangat kecil, namun frekuensi masih jauh di bawah julat ultrasonik di mana kearah arah menjadi melampau dan persepsi menurun. Dalam amalan, nada jelas boleh didengar di dalam bilik biasa dan tidak mudah dikelirukan dengan dengung mekanikal daripada kipas atau motor.
3. Bolehkah FT‑11T‑7.8A1 dijalankan secara berterusan?
Ya, operasi berterusan boleh dilakukan pada julat penuh -20°C hingga +70°C. Apabila dipacu terus dari GPIO 3.3V tanpa rangsangan LC, pemanasan sendiri boleh diabaikan. Pada voltan pemacu yang lebih tinggi yang diperoleh melalui penggalak resonan, substrat loyang menghilangkan haba dengan cukup cekap untuk mengelakkan hanyutan frekuensi dalam kepungan terbuka atau pengudaraan. Untuk reka bentuk yang dimeterai, kitaran tugas yang dikurangkan atau voltan pemacu yang lebih rendah mungkin dinasihatkan; MEIDI boleh menyediakan data sepanjang hayat untuk keadaan operasi tertentu.
4. Adakah corak elektrod tersuai atau bahan substrat tersedia?
ya. Walaupun konfigurasi standard menggunakan elektrod perak muka penuh pada cakera loyang, MEIDI boleh membekalkan corak elektrod bersegmen, diameter alternatif, kemasan elektrod nikel atau emas untuk rintangan kakisan yang lebih baik dan substrat yang diperbuat daripada keluli tahan karat atau gangsa fosforus. Pesanan tersuai tertakluk kepada semakan kejuruteraan, kuantiti minimum dan masa memimpin yang dilanjutkan.
5. Bagaimanakah toleransi kemuatan mempengaruhi litar rangsangan resonans LC?
Kapasiti 12000pF nominal ditentukan pada 120Hz; pada 7.8kHz kapasitansi berkesan menurun sedikit. Untuk reka bentuk rangsangan LC yang praktikal, induktor sekitar 4.7mH hingga 10mH biasanya digunakan bersama-sama dengan kapasitor selari kecil untuk menampung toleransi ±30%. MEIDI menyediakan kapasiti terukur sebenar bagi setiap unit sampel, membolehkan pereka bentuk memilih nilai induktor yang tepat untuk prototaip mereka.
Untuk panduan susun atur PCB, cadangan reka bentuk rongga akustik, pengiraan litar rangsangan LC, spesifikasi elektrod tersuai atau harga volum, hantar keperluan anda melalui borang hubungan. Kejuruteraan aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi, model simulasi dan unit sampel yang disertakan dengan data ujian individu.
