Buzzer Aktif Magnetik SMD 5V 2700Hz ialah buzzer elektromagnet aktif yang dibungkus untuk pemasangan permukaan, direka untuk menghasilkan nada 2700Hz yang jelas apabila voltan DC digunakan. Oleh kerana peringkat pengayun dan pemacu disepadukan ke dalam komponen, tiada isyarat PWM luaran, pemasa mikropengawal atau penimbal transistor diperlukan. Seni bina serba lengkap ini mengurangkan kedua-dua kiraan komponen dan overhed perisian tegar, menjadikan buzzer amat berguna dalam sistem terbenam di mana pin I/O dan kitaran pemprosesan sudah komited kepada tugas lain.
Bekalan 5V nominal sesuai dengan logik standard dan rel industri, manakala tetingkap pengendalian 4V hingga 7V menampung toleransi pengawal selia dan lengkung pelepasan bateri tanpa hanyutan prestasi. Pada voltan terkadar, paras tekanan bunyi mencapai minimum 85dB pada 10cm, tahap yang mengekalkan kebolehdengaran merentas pelbagai keadaan hingar ambien. Dengan rentang suhu operasi berterusan dari −40°C hingga +105°C, buzzer sesuai untuk penutup yang mengalami permulaan sejuk yang melampau atau pendedahan suhu tinggi yang berpanjangan.
Jejak kaki persegi 12.8mm dan ketinggian 6.5mm meletakkan komponen ini antara buzzer SMD ultra-kompak dan peranti penggera lubang-lubang yang lebih besar. Perumahan LCP hitamnya serasi dengan aliran semula, gelombang dan proses pematerian manual, menyokong pemasangan automatik yang cekap. Bahagian berikut memperincikan ciri elektrik dan mekanikal, ujian kebolehpercayaan dan senario penyepaduan biasa.
Buzzer elektromagnet serba lengkap dengan pengayun bersepadu: gunakan DC, terima nada 2700±300Hz serta-merta.
•Reka bentuk aktif menghapuskan keperluan untuk sumber PWM luaran, IC pemacu atau komponen pemasaan; hanya voltan DC dalam julat yang ditentukan diperlukan
•Julat pengendalian 4–7V berpusat pada 5V, meliputi rel 5V terkawal dan profil nyahcas bateri biasa
•≥85dB tekanan bunyi pada 10cm, output minimum yang dijamin untuk aplikasi amaran industri dan keselamatan
•≤50mA penggunaan semasa pada voltan terkadar, angka yang boleh diramal untuk perancangan belanjawan kuasa dalam sistem terbenam
•12.8×12.8×6.5mm jejak SMD, sesuai untuk reka bentuk pilihan dan tempat automatik serta reka bentuk yang dipasang pada panel
•Julat operasi lanjutan daripada −40°C hingga +105°C, menyokong penggunaan dalam persekitaran yang memerlukan haba
•Perumah LCP hitam, serasi aliran semula kepada kemuncak 255±5°C
Litar pengayun bersepadu menghapuskan keperluan untuk sebarang penjanaan bentuk gelombang luaran. Bekalan DC yang disambungkan terus ke terminal, atau output GPIO tinggi logik, adalah semua yang diperlukan untuk memulakan nada. Topologi aktif ini berbeza dengan buzzer magnet pasif, yang memerlukan isyarat pemacu AC berterusan dan biasanya transistor pemacu khusus. Dengan mengekalkan elektronik pengujaan di dalam komponen, MLT‑1365Y‑5V mengurangkan kiraan bil bahan dan memudahkan susun atur PCB.
Julat voltan operasi 4V hingga 7V sengaja lebih luas daripada nilai nominal tunggal. Ia menyumbang kepada toleransi keluaran pengawal selia 5V dan kejatuhan voltan bateri yang dinyahcas, jadi output akustik kekal konsisten merentas variasi bekalan dunia sebenar. Kekerapan resonans ditentukan sebagai 2700±300Hz, jalur yang terletak di bawah 4kHz biasa dalam buzzer SMD kecil. Frekuensi tengah yang lebih rendah ini boleh menawarkan watak tona yang berbeza dan mungkin merambat secara berbeza dalam kepungan, faktor yang patut dinilai semasa ujian prototaip.
Tekanan bunyi dijamin sekurang-kurangnya 85dB pada 10cm di bawah operasi 5V, dan cabutan arus biasa kekal pada atau di bawah 50mA. Angka ini membolehkan pereka bentuk saiz bekalan kuasa dan margin terma dengan tepat. Berat 2.5g dan perumah LCP direka bentuk untuk proses SMT standard: aliran semula dengan puncak 255±5°C, gelombang dan pematerian tangan semuanya disokong mengikut spesifikasi produk.
Pengayun bersepadu menerima DC dan menghasilkan nada serta-merta; pemasa mikropengawal, sumber PWM atau transistor luaran tidak diperlukan.
Tingkap bekalan 4–7V dengan pusat 5V meliputi rel terkawal dan lengkung nyahcas bateri tanpa memerlukan penyaman voltan.
Kekerapan resonans ditetapkan pada 2700Hz dalam toleransi pengeluaran ±300Hz, memberikan tandatangan akustik yang boleh diramal.
Keluaran bunyi dijamin pada ≥85dB pada 10cm di bawah keadaan penarafan, memenuhi permintaan kebolehdengaran amaran industri dan keselamatan.
Penggunaan semasa ≤50mA membolehkan belanjawan kuasa mudah dalam reka bentuk terbenam.
Rentang suhu operasi dari −40°C hingga +105°C melangkaui had gred pengguna biasa, membuka penggunaan dalam persekitaran luar, automotif dan industri berat.
Jejak SMD persegi 12.8mm dengan ketinggian 6.5mm dan perumah LCP hitam serasi dengan pematerian berbilang proses, termasuk sehingga tiga pas aliran semula.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif SMD elektromagnet | — |
| Voltan Ternilai | 5 V (Vo‑p) | Nominal |
| Voltan Kendalian | 4 – 7 V (Vo‑p) | Berterusan |

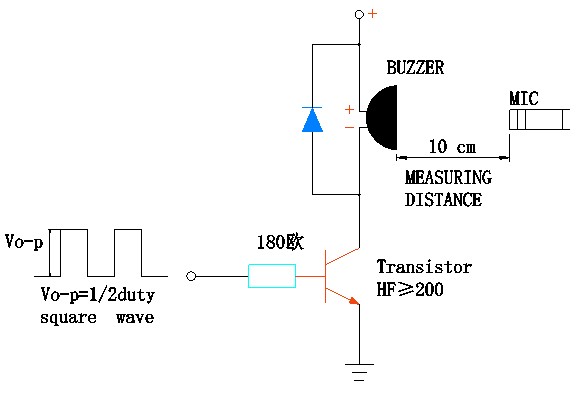

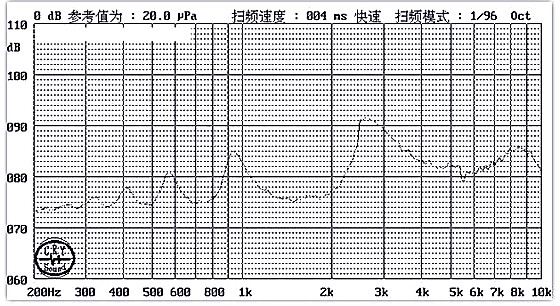

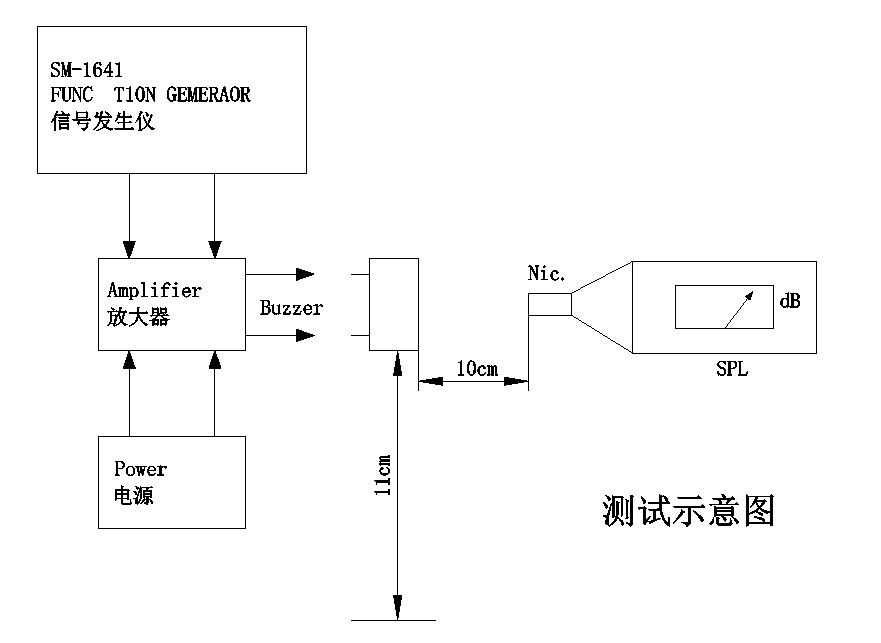

| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 5V, 10 cm |
| Arus Operasi | ≤ 50 mA | Pada 5V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -40 °C ~ +105 °C | Berterusan |
| Suhu Penyimpanan | -40 °C ~ +120 °C | Tidak beroperasi |
| Dimensi (L × W × H) | 12.8 × 12.8 × 6.5 mm | Badan sahaja |
| Berat badan | 2.5 g | tipikal |
| Bahan Perumahan | LCP hitam | Serasi aliran semula |
| Memateri (Disyorkan) | Aliran semula: 255 ± 5 °C, 3 s; Panaskan 180 °C, 40–70 s | Mengikut spesifikasi, sehingga 3 pas |
| Memateri (Gelombang) | 255 ± 15 °C, 4–6 s | 2–3 hantaran |
| Memateri (Manual) | 360 ± 10 °C, 2–5 s | 2–3 hantaran |
Teknologi Pintar MEIDI telah mereka bentuk dan mengeluarkan komponen akustik sejak 2011. Kemudahan bersepadu menegak syarikat di Jiangsu, China, meliputi pengacuan LCP, pemasangan SMD automatik, penggulungan gegelung elektromagnet dan ujian akustik sebaris penuh. Beroperasi di bawah sistem kualiti yang diperakui ISO 9001, kilang ini menyokong pengeluaran volum tinggi dengan kebolehkesanan peringkat kelompok, membolehkan penghantaran yang konsisten kepada pelanggan automotif, industri, keselamatan dan elektronik pengguna di seluruh dunia.
MLT‑1365Y‑5V dihasilkan di bawah disiplin pembuatan yang sama. Setiap kelompok menjalani pengesahan kebolehpercayaan berikut, seperti yang dinyatakan dalam dokumentasi produk. Pemeriksaan tekanan alam sekitar termasuk penyimpanan suhu tinggi selama 48 jam pada +80±2°C, rendaman suhu rendah selama 48 jam pada -30±2°C, dan lima kitaran kejutan haba antara ekstrem ini dengan kekal selama 30 minit setiap peringkat. Kekukuhan mekanikal disahkan dengan ujian getaran dari 10Hz hingga 55Hz pada amplitud 1.0mm merentasi ketiga-tiga paksi, diikuti dengan tiga titis jatuh bebas 75cm pada permukaan kayu keras 10mm.
Rintangan kelembapan disahkan dengan pendedahan 48 jam kepada 50±5°C pada kelembapan relatif 90–95%, dengan pemulihan ambien selama 2 jam sebelum pencirian. Integriti pematerian disahkan melalui ujian rintangan haba pateri 250±5°C selama 10saat, dengan badan komponen diletakkan 2.0mm dari titik pateri, selain ujian profil aliran semula penuh. Semua kriteria ujian didokumenkan dalam spesifikasi produk, dan laporan ujian kelompok tersedia atas permintaan. Bagi pelanggan yang memerlukan kelayakan lanjutan melebihi protokol standard ini, pasukan kejuruteraan kualiti MEIDI boleh membincangkan saringan tambahan.
Senario yang disenaraikan di bawah diperoleh daripada penilaian elektrik, akustik dan persekitaran MLT‑1365Y‑5V. Ia bertujuan sebagai panduan penyepaduan dan tidak membayangkan sebarang pensijilan keselamatan atau kawal selia yang sedia ada; hubungi MEIDI untuk pengesahan pematuhan dalam pasaran sasaran anda.
•Panel kawalan industri: reka bentuk aktif bersambung terus ke output PLC atau rel logik 5V, menghilangkan keperluan untuk penjanaan PWM dan menjimatkan sumber pemproses untuk tugas kawalan teras.
•Kawalan keselamatan dan akses: panel pencerobohan, pad kekunci dan pembaca kad mendapat manfaat daripada pemacu DC dua wayar ringkas dan output 85dB yang mengurangkan hingar persekitaran sederhana.
•Membina gerbang automasi: amaran perubahan status dan amaran kerosakan boleh dilaksanakan dengan satu pin GPIO, memudahkan seni bina perisian tegar dalam HVAC dan sistem pengurusan tenaga.
•Perkakas komersial: pemasa, penunjuk pelengkap kitaran dan penggera buka pintu pada papan kawalan 5V memperoleh sumber audio yang boleh dipercayai tanpa komponen pemacu tambahan.
•Infrastruktur telekom: kabinet luar dan peralatan rangkaian yang terdedah kepada perubahan suhu yang luas disokong oleh keupayaan mula sejuk −40°C dan had operasi atas +105°C.
•Peralatan luaran dan pembolehubah haba: penutup dalam aplikasi petak berkuasa suria, iklim sejuk atau enjin boleh bergantung pada penarafan suhu lanjutan untuk prestasi amaran yang konsisten.
| Pertimbangan Reka Bentuk | Spesifikasi MLT‑1365Y‑5V |
| Hapuskan litar pengayun luaran | Litar pemacu bersepadu; menggunakan voltan DC menghasilkan nada tanpa sebarang PWM, pemasa MCU atau pemacu transistor |
| Keserasian sistem 5V | Julat 4–7V berpusat pada nominal 5V; beroperasi terus daripada rel 5V terkawal standard |
| Persekitaran yang mencabar secara haba | -40 °C hingga +105 °C julat operasi setiap spesifikasi |
| Keperluan keluaran akustik sederhana | ≥85 dB pada 10 cm ditentukan untuk kebolehdengaran amaran |

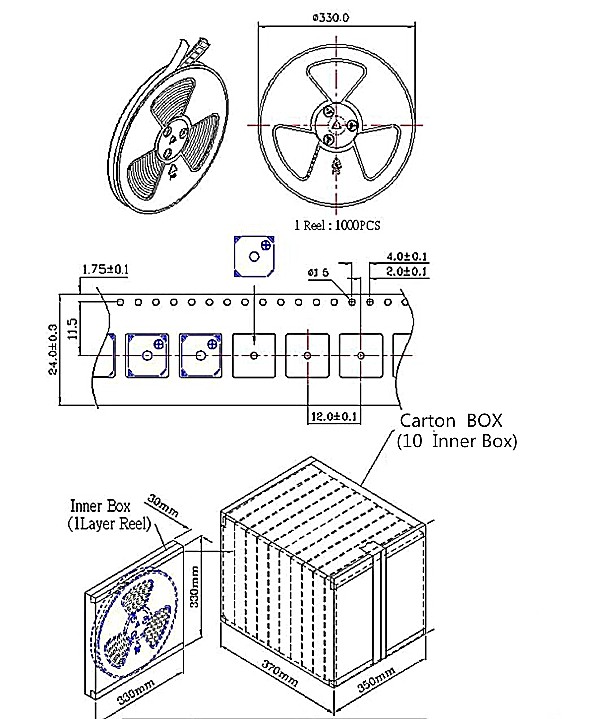

| Kecekapan pengeluaran SMT | Jejak SMD serasi dengan suapan pita dan kekili dan profil aliran semula standard |
| Perancangan bajet semasa | ≤50 mA dinyatakan untuk bekalan kuasa dan pengiraan reka bentuk terma |
Buzzer Aktif Magnetik SMD 5V 2700Hz mengisi ruang antara buzzer SMD yang sangat padat dan unit penggera lubang tembus yang lebih besar. Jejak kaki persegi 12.8mmnya lebih besar daripada alternatif SMD terkecil, tetapi reka bentuk aktif menghilangkan kerumitan litar pemacu yang biasanya diperlukan oleh transduser pasif. Ketinggian 6.5mm menukar ruang menegak untuk elektronik bersepadu dan output akustik yang mantap. Pada 2700Hz, frekuensi resonans sengaja ditetapkan di bawah pusat 4kHz biasa dalam peranti kecil; ini boleh mempengaruhi watak tona dan boleh memberikan prestasi yang lebih baik dalam akustik kepungan tertentu. Jurutera digalakkan untuk membandingkan nada 2.7kHz dengan alternatif frekuensi lebih tinggi semasa prototaip.
Sampel tersedia untuk penilaian bangku supaya anda boleh mengukur output akustik, penggunaan semasa dan gelagat terma di bawah pemacu khusus dan keadaan persekitaran anda.
1. Adakah MLT‑1365Y‑5V memerlukan pengayun luaran atau litar pemacu?
Tidak. Buzzer aktif, dengan pengayun dan pemacu disepadukan ke dalam komponen. Voltan DC yang digunakan dalam julat 4–7V menghasilkan nada 2700±300Hz secara langsung. Tiada isyarat PWM luaran, pemasa mikropengawal atau transistor diperlukan. Output GPIO tinggi logik yang mudah, penutupan sesentuh geganti atau sambungan terus ke rel DC sudah memadai untuk mengaktifkan bunyi.
2. Apakah perbezaan antara buzzer aktif ini dan buzzer elektromagnet pasif?
Buzzer elektromagnet pasif mengandungi gegelung dan diafragma tetapi tidak mempunyai elektronik pemacu; ia mesti diberi isyarat AC pada frekuensi resonans, biasanya daripada output PWM dan penimbal transistor. MLT‑1365Y‑5V menggabungkan semua litar pemacu yang diperlukan, jadi ia berfungsi dengan voltan DC yang stabil. Pendekatan ini menjimatkan pin I/O, overhed perisian tegar dan ruang PCB, dengan kos pakej yang lebih besar sedikit dan frekuensi tetap.
3. Bagaimanakah frekuensi 2700Hz berbanding dengan buzzer 4000Hz?
Frekuensi tengah 2700±300Hz adalah lebih rendah daripada standard 4kHz yang terdapat dalam banyak buzzer SMD miniatur. Kedua-dua frekuensi berada dalam julat sensitiviti pendengaran manusia yang baik. Pic yang lebih rendah mungkin menawarkan watak tona yang berbeza dan boleh merambat secara berbeza melalui bahan kepungan dan spektrum hingar latar belakang. Pilihan terbaik bergantung pada persekitaran akustik, keperluan diskriminasi amaran dan keutamaan pengguna; ujian prototaip adalah disyorkan.
4. Bolehkah buzzer beroperasi secara berterusan pada +105°C?
Angka +105°C mewakili had atas julat pengendalian yang ditentukan. Operasi berterusan pada suhu ini adalah dalam spesifikasi, tetapi seperti semua komponen elektronik, pendedahan berpanjangan kepada suhu tinggi mempercepatkan penuaan. Untuk aplikasi yang memerlukan operasi berterusan menghampiri had, hubungi MEIDI untuk nasihat mengurangkan dan data jangka hayat yang dijangka di bawah profil terma anda.
5. Apakah litar pemacu yang disyorkan untuk penyepaduan mikropengawal?
MLT‑1365Y‑5V hanya memerlukan sumber voltan DC dalam julat 4–7V. Jika GPIO mikropengawal 5V boleh mendapatkan sumber ≤50mA, buzzer boleh disambungkan terus. Apabila keupayaan arus GPIO lebih rendah, MOSFET saluran N atau transistor NPN peringkat logik yang digunakan sebagai suis sisi rendah adalah penyelesaian biasa. Buzzer mengandungi elektronik pemacu dalaman, jadi tiada perintang pengehad arus siri diperlukan pada talian kuasa. Pastikan voltan bekalan tidak pernah melebihi 7V untuk melindungi litar pengayun dalaman.
Untuk lembaran data teknikal, pencirian akustik khusus voltan, data penurunan haba, nota aplikasi litar pemacu atau perbincangan penyesuaian OEM, serahkan keperluan anda melalui borang hubungan. Kejuruteraan aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi dan harga volum.
Teknologi Pintar MEIDI telah membekalkan komponen akustik piezoelektrik dan elektromagnet sejak 2011. Operasi pembuatan syarikat di Jiangsu menyepadukan pengacuan LCP, penggulungan gegelung automatik, pemasangan SMD dan ujian akustik sebaris 100%. Proses ISO 9001 dan makmal kebolehpercayaan khusus menyokong jaminan prestasi yang diterbitkan untuk setiap produk. Pelanggan dalam pasaran automotif, perindustrian, keselamatan dan pengguna bergantung pada MEIDI untuk kualiti yang konsisten dan sokongan kejuruteraan responsif.
