Kekerapan resonans: 4.0 ± 0.5 kHz.
Kapasiti bebas: 25,000 / 2,600 pF ± 30% pada 120 Hz.
Rintangan setara: ≤ 500 Ω.
Kehilangan dielektrik: ≤ 5%. Suhu operasi: -20 °C hingga +70 °C.
Suhu penyimpanan: -30 °C hingga +80 °C.

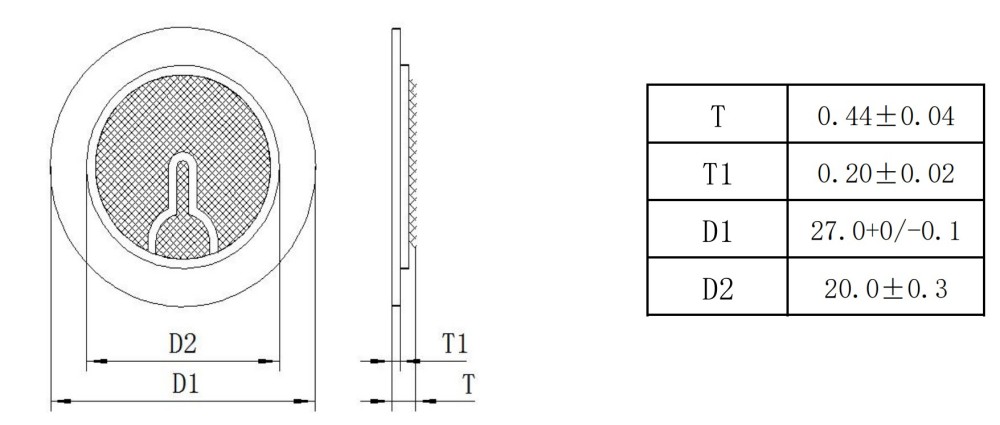

Dimensi: T 0.44 ± 0.04 mm, T1 0.20 ± 0.02 mm, D1 27.0 +0/-0.1 mm, D2 20.0 ± 0.3 mm.
Hubungi MEIDI untuk mendapatkan harga pukal, sampel penilaian percuma atau petikan konfigurasi tersuai.

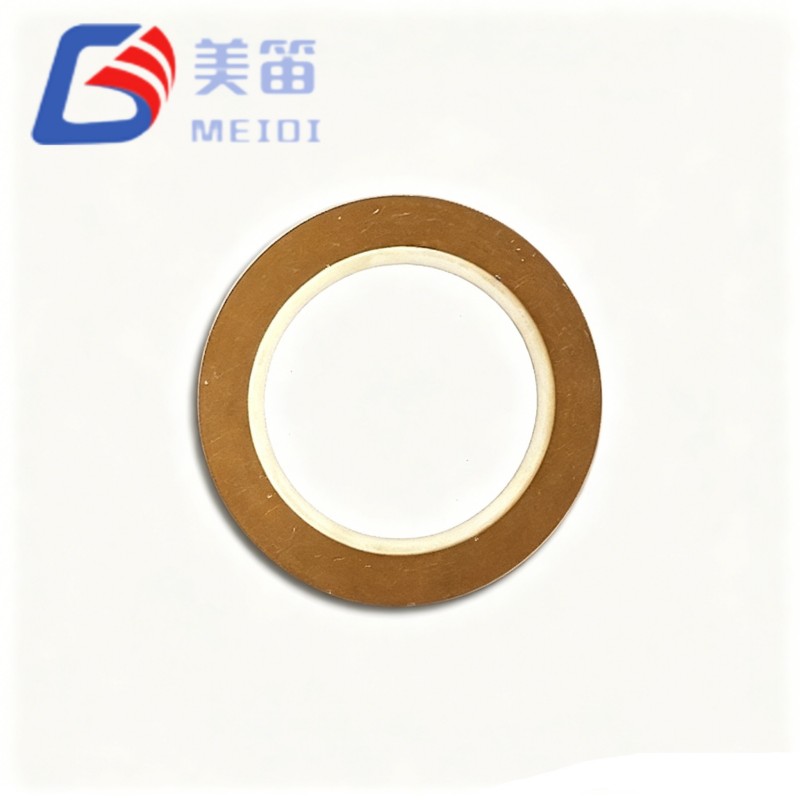

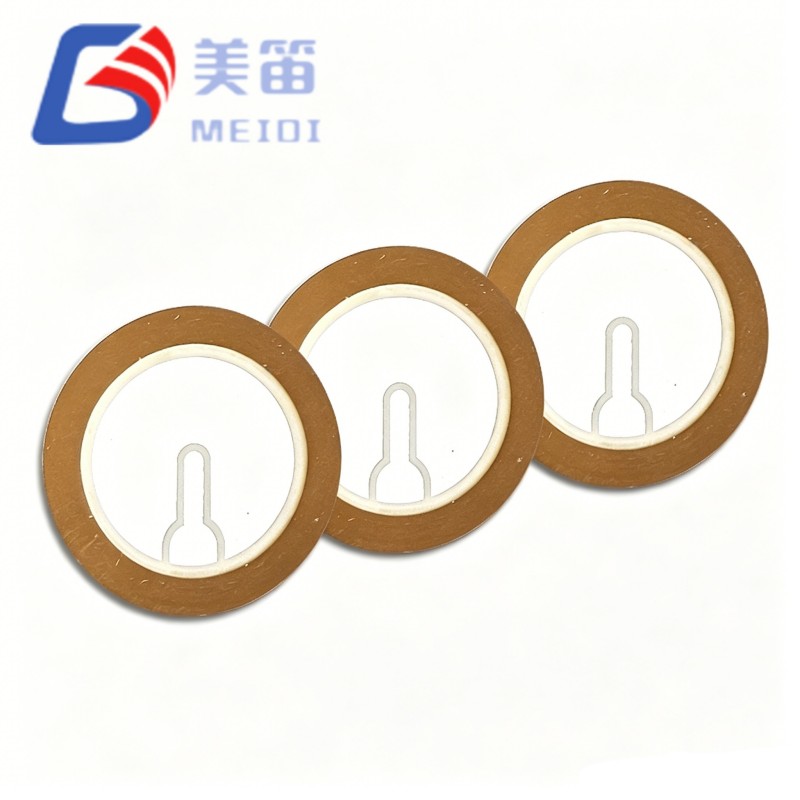

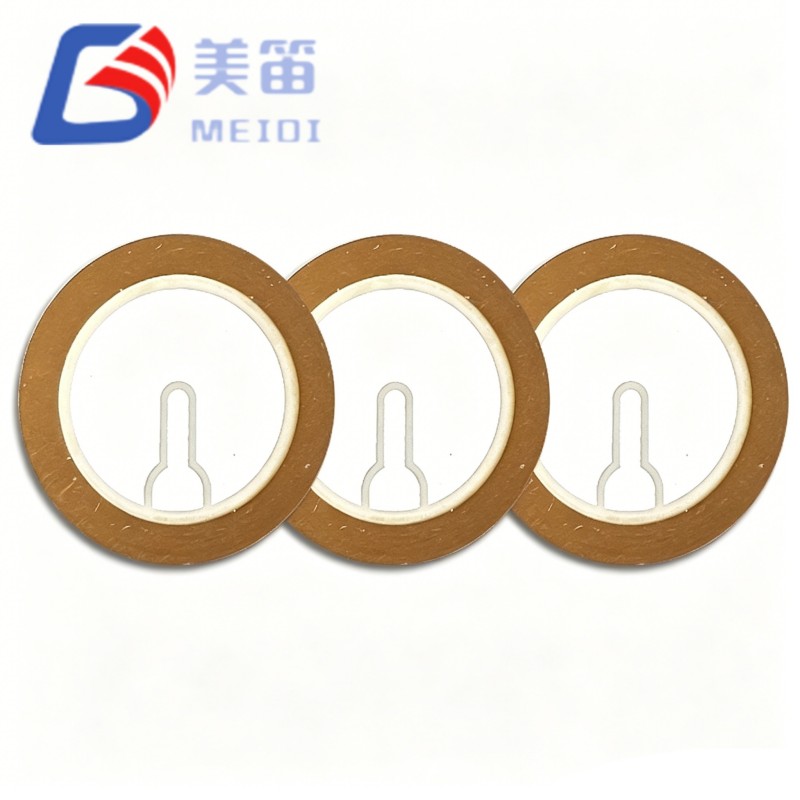

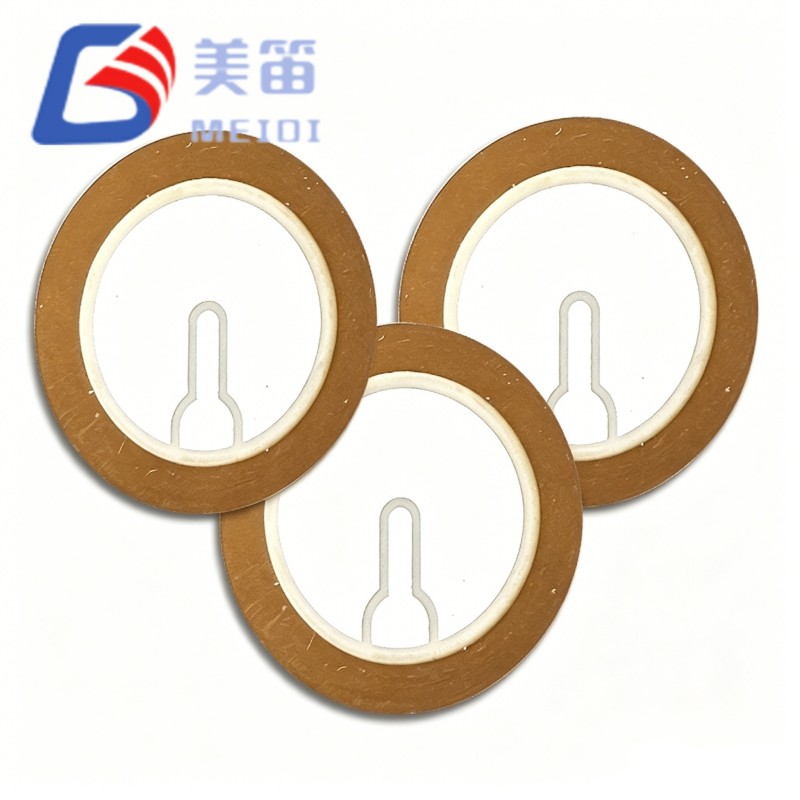

FT-27T-4.0B1-C25 ialah Elemen Buzzer Seramik Piezo 27mm yang diikat pada substrat loyang, direka untuk penjanaan nada dalam sistem amaran boleh didengar. Dengan frekuensi resonans 4.0kHz dan profil 0.44mm padat, ia sesuai dengan mudah ke dalam perumah akustik terhad ruang. MEIDI mengeluarkan elemen ini di bawah polarisasi seramik terkawal dan proses lekatan elektrod, memastikan prestasi stabil merentas kumpulan pengeluaran. Ia biasanya diperoleh oleh pengeluar penggera keselamatan, buzzer panggilan perubatan dan penunjuk panel industri.
Kekerapan resonans: 4.0 ± 0.5 kHz setiap spesifikasi
Kapasiti percuma: 25,000 / 2,600 pF ± 30% pada 120 Hz setiap spesifikasi
Dimensi: 27.0 mm diameter, 0.44 mm ketebalan setiap spesifikasi
Substrat tembaga untuk gandingan getaran akustik yang konsisten
Suhu operasi: -20 °C hingga +70 °C setiap spesifikasi
| Parameter | Nilai | Unit |
| Jenis Produk | Elemen Seramik Piezoelektrik | — |
| Frekuensi Resonans | 4.0 ± 0.5 | kHz |
| Kapasitan Percuma | 25,000 / 2,600 ± 30% | pF (pada 120 Hz) |
| Rintangan Setara | ≤ 500 | Ω |
| Kehilangan Dielektrik (tanδ) | ≤ 5% | — |
| Suhu Operasi | -20 ~ +70 | °C |
| Suhu Penyimpanan | -30 ~ +80 | °C |
| Bahan Substrat | Tembaga | — |
| Jumlah Ketebalan (T) | 0.44 ± 0.04 | mm |
| Ketebalan Seramik (T1) | 0.20 ± 0.02 | mm |
| Diameter Luar (D1) | 27.0 +0 / -0.1 | mm |
| Diameter Dalaman (D2) | 20.0 ± 0.3 | mm |
Panel penggera keselamatan dan sistem amaran kawalan akses
Amaran boleh didengar peralatan perubatan (pantau pesakit, pam infusi)
Loceng papan pemuka automotif dan penunjuk sensor tempat letak kereta
Bip status panel kawalan industri
Peranti rumah pintar (penderia pintu/tingkap, pengesan kebocoran air)
Elektronik pengguna mudah alih dengan maklum balas akustik

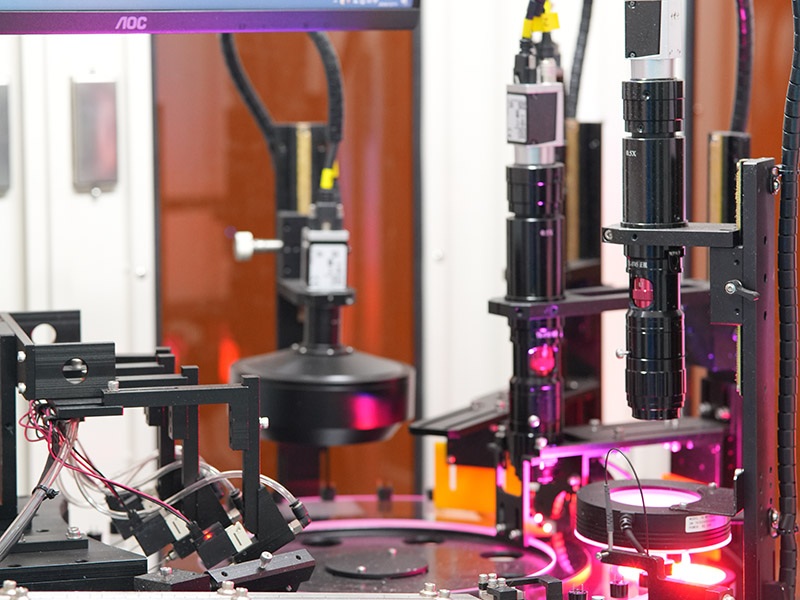

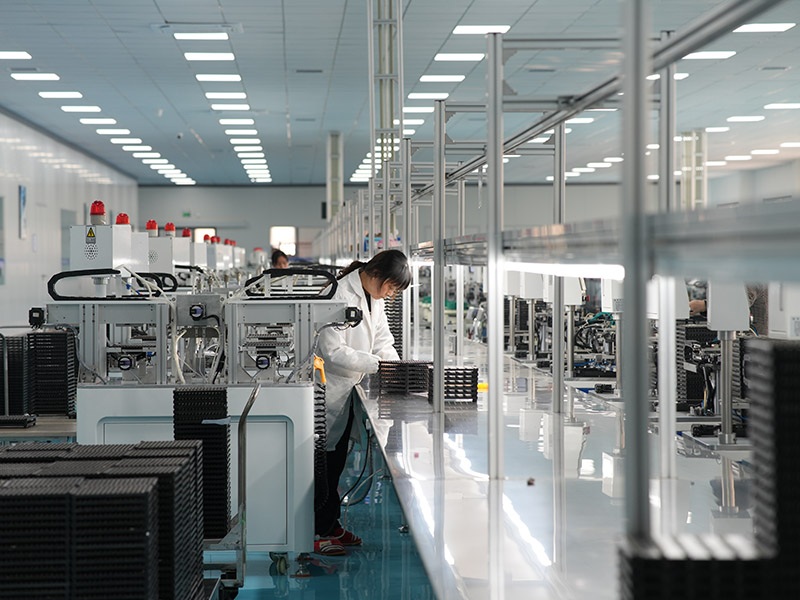

Elemen Buzzer Seramik Piezo 27mm dihasilkan dalam kemudahan diperakui ISO9001 MEIDI. Proses kami meliputi penyediaan serbuk seramik, tuangan pita, percetakan elektrod, polarisasi, dan ikatan pada substrat loyang. Setiap lot pengeluaran diuji untuk kekerapan resonans, kapasiti dan integriti mekanikal. Dengan pemeriksaan optik automatik dan pengesahan tindak balas akustik, kami mengekalkan output yang konsisten sesuai untuk bekalan volum sederhana hingga tinggi. Inventori jangka panjang perancangan memastikan masa utama yang stabil untuk pesanan berulang.
1. Jangan gunakan voltan pemacu melebihi julat operasi berkadar yang ditentukan untuk FT-27T-4.0B1-C25. Voltan lebih boleh menyebabkan penyahkutuban tidak boleh balik atau pemisahan substrat.
2. Mengendalikan tepi loyang sahaja; elakkan tekanan langsung pada permukaan seramik untuk mengelakkan retakan mikro yang boleh mengalihkan frekuensi resonans.
3. Lindungi daripada gas menghakis, semburan garam, dan pemeluwapan semasa penyimpanan dan pemasangan. Kakisan substrat loyang boleh mengurangkan Q mekanikal dan tahap output.
4. Simpan elemen dalam pembungkusan bermeterai asalnya sehingga dipasang. Pendedahan kepada kelembapan yang tinggi boleh meningkatkan kehilangan dielektrik dan merendahkan kebolehmaterian.
5. Apabila melekap, sokong substrat di sekeliling perimeternya sahaja. Menyekat pusat kawasan bergetar akan mengubah prestasi akustik dan boleh menyebabkan kegagalan pramatang.
A: MOQ standard ialah 1,000 keping. Untuk percubaan atau binaan prototaip, kami boleh membekalkan kuantiti yang lebih kecil dengan sedikit pelarasan harga. Sila tanya untuk sebut harga yang disesuaikan.
J: Ya, kami menawarkan sampel percuma elemen piezo 27mm ini kepada OEM dan pengedar yang berkelayakan. Caj penghantaran ekspres mungkin dikenakan bergantung pada destinasi.
J: Penyesuaian tersedia dalam julat tertentu. Pasukan R&D kami boleh mengubah suai komposisi seramik, ketebalan dan corak elektrod untuk memenuhi kekerapan sasaran atau kapasiti anda. Hubungi kami dengan keperluan anda.
J: Produk ini dihasilkan di bawah ISO9001 dan boleh dibekalkan dengan sijil pematuhan RoHS dan REACH. Helaian data keselamatan bahan dan laporan ujian tersedia atas permintaan.
A: Elemen dibungkus dalam dulang konduktif anti-statik, dimeterai vakum dengan bahan pengering, dan diletakkan dalam karton eksport bertetulang. Pilihan pelabelan dan pengekodan bar tersuai disokong untuk penghantaran volum tinggi.
Untuk mendapatkan lembaran data, lukisan atau nasihat penyepaduan yang lengkap untuk FT-27T-4.0B1-C25 27mm elemen seramik piezoelektrik, sila hubungi MEIDI dengan butiran permohonan anda. Pasukan kejuruteraan kami akan membalas dengan pengesyoran khusus dalam satu hari perniagaan.
