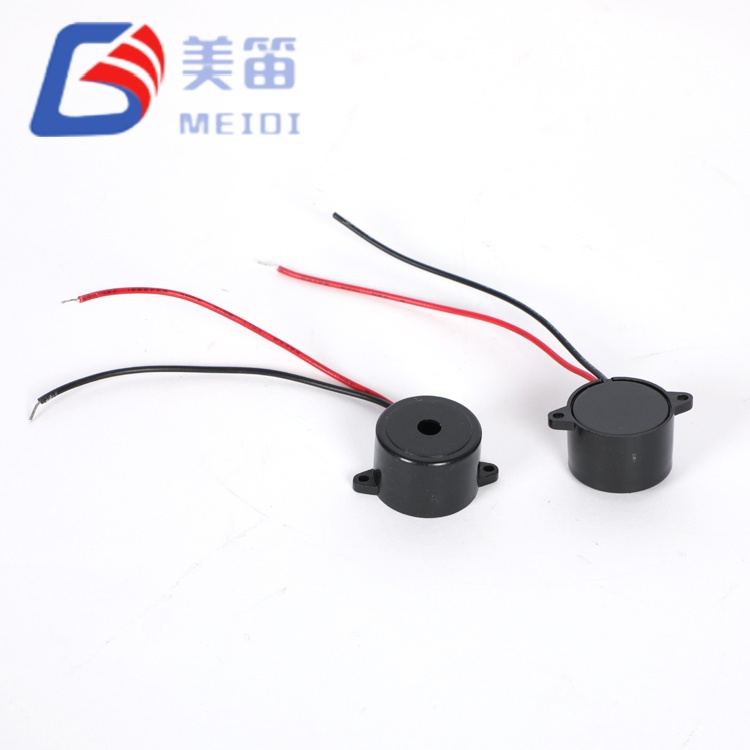

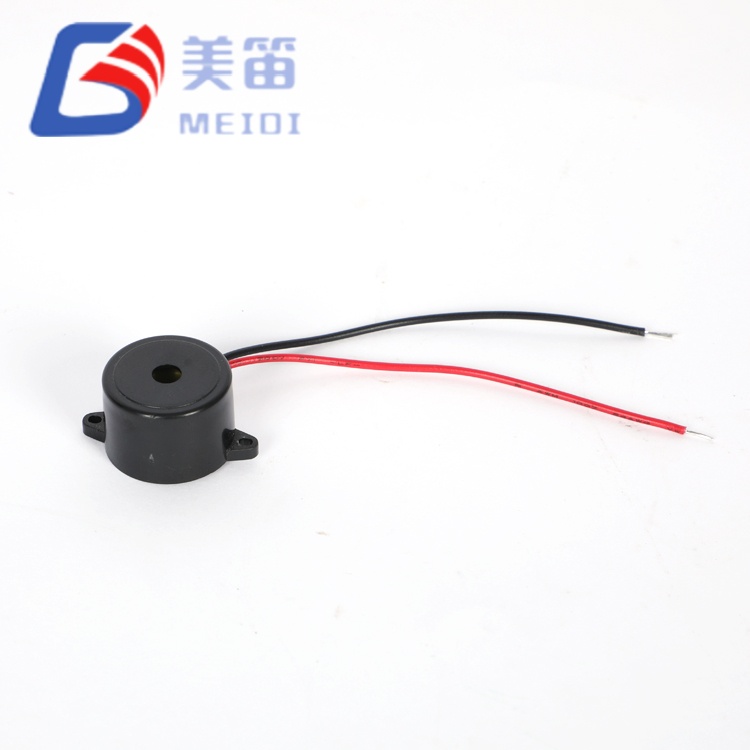

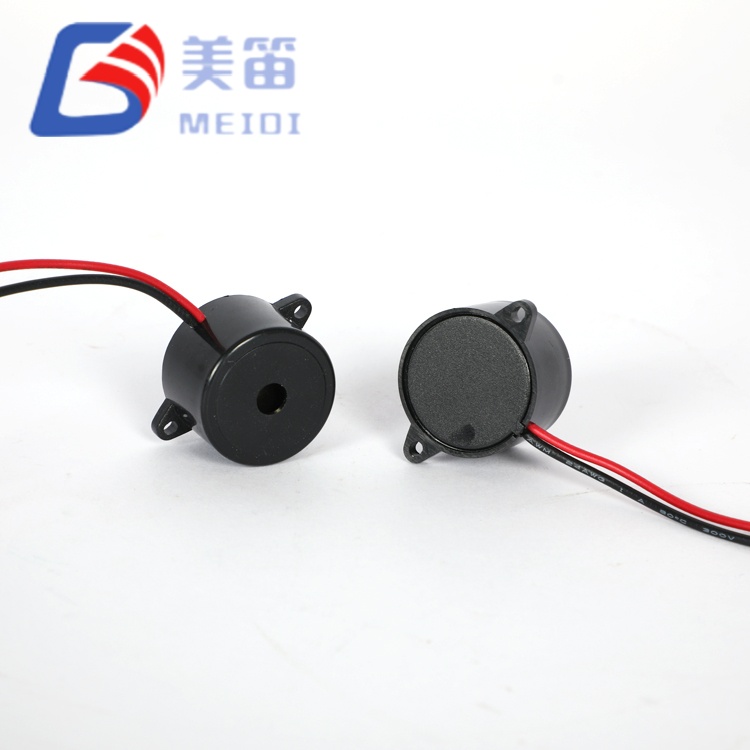

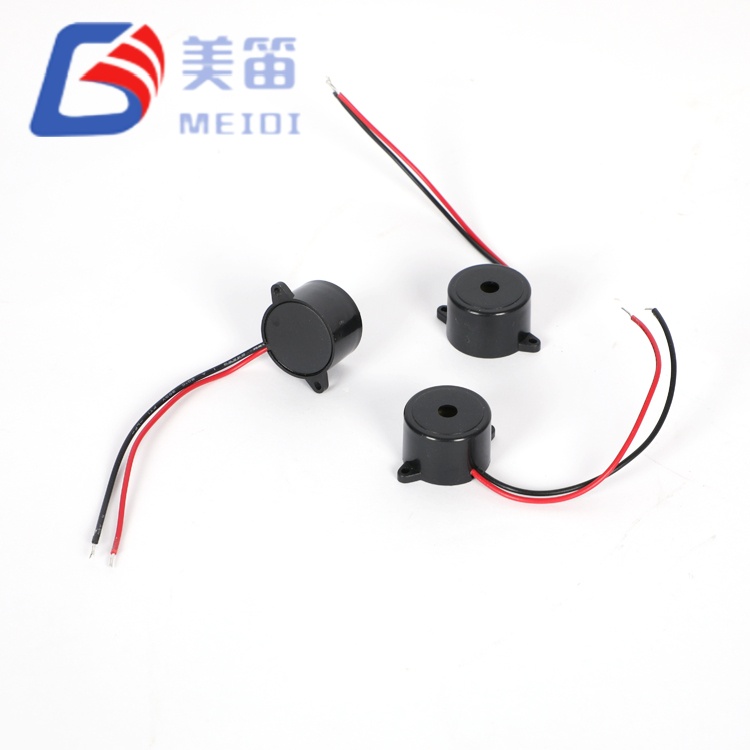

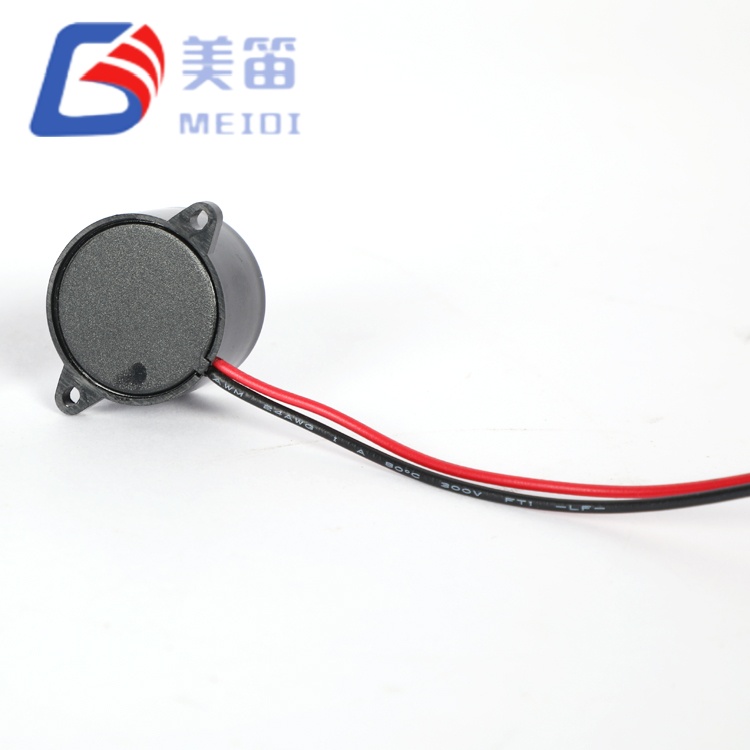

HND‑2316L ialah konfigurasi wayar plumbum bagi platform buzzer aktif 23mm MEIDI. Ia menyepadukan enjin akustik dan litar pemacu yang sama seperti Buzzer Piezoelektrik Aktif 2316 lubang telus dengan Lead Wayar tetapi menggantikan pin PCB dengan petunjuk terbang, membolehkan sumber bunyi dipisahkan daripada papan litar itu. Pengayun terbina dalam bertindak balas kepada sebarang bekalan DC antara 3V dan 24V dan menyampaikan nada 3000Hz. Pada 12VDC yang dinilai, tahap tekanan bunyi mencapai sekurang-kurangnya 90dB diukur pada 10cm. Perumahan ABS mengekalkan jejak Φ23×16mm, dan keseluruhan pemasangan seberat 5g. Bahagian ini biasanya ditentukan apabila buzzer mesti terletak di belakang jeriji hadapan, di dalam pintu berengsel, atau pada ketinggian yang berbeza dari kandang elektronik utama.
Penamatan wayar plumbum untuk penempatan jauh dari PCB
Prestasi elektrik dan akustik sama dengan HND‑2316: ≥90dB, 3000Hz
Litar pemacu terbina dalam — berkadar 12 VDC, julat pengendalian 3–24 VDC
Perumahan ABS hitam, Φ23×16mm, 5g

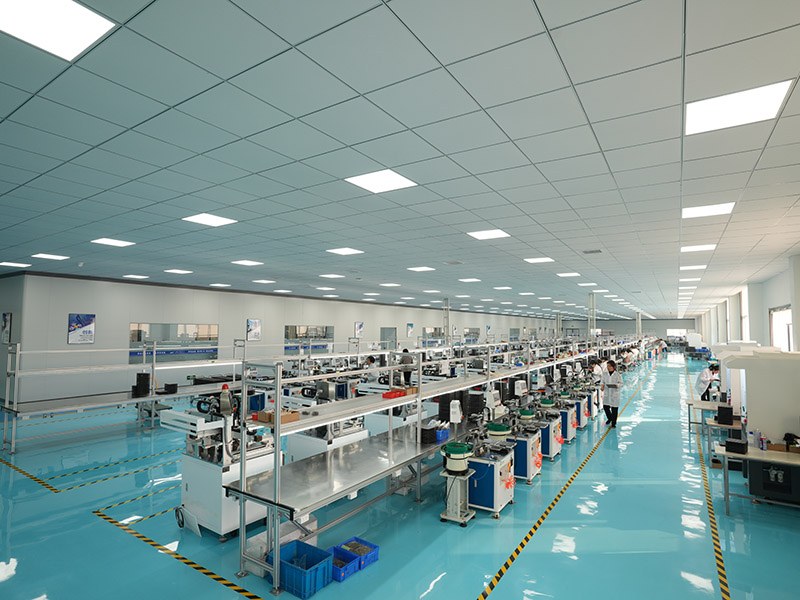

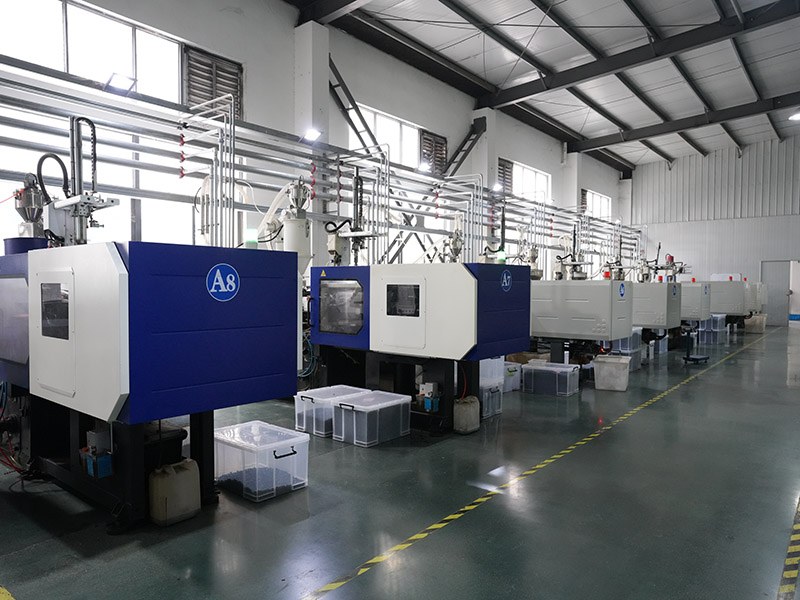

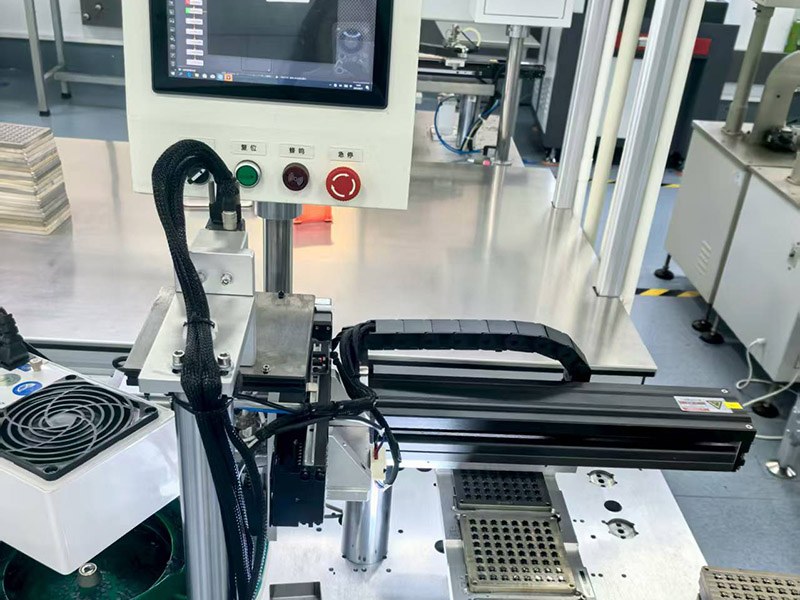

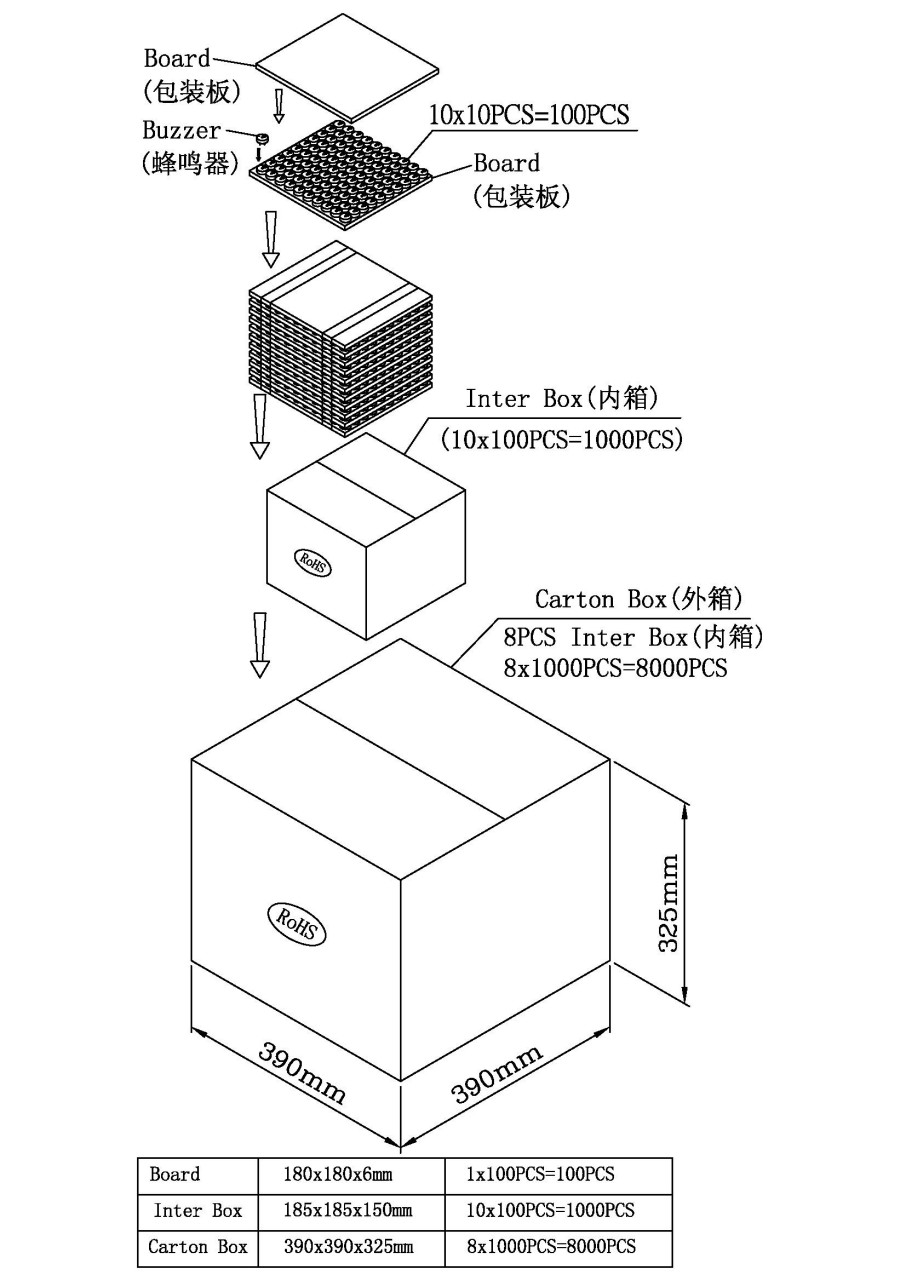

MEIDI menghasilkan Buzzer Piezoelektrik Aktif 2316 dengan Pendawai Wayar di kemudahan Jiangsunya, di mana urutan pemasangan termasuk ikatan seramik piezo, sisipan PCB, penutupan perumahan, dan khusus langkah pematerian wayar plumbum. Wayar pra-dilucutkan dipateri dengan tangan atau dipateri rintangan ke terminal buzzer di bawah suhu yang dipantau dan masa tinggal. Ujian tarik ialah digunakan pada sampel dari setiap lot untuk mengesahkan integriti mekanikal. Mengikut wayar lampiran, setiap unit disaring secara akustik: SPL, frekuensi dan arus adalah diukur pada 12Vp‑p, 3000Hz menggunakan stesen ujian automatik. Kadar lulus dan pengedaran SPL direkodkan untuk kebolehkesanan kelompok.
Suite kebolehpercayaan tujuh item yang sama digunakan untuk HND‑2316 (kelembapan, suhu tinggi storan, storan suhu rendah, kitaran haba, jatuh, getaran, rintangan haba pateri) digunakan pada sampel HND‑2316L. Keputusan ujian tersedia untuk pelanggan yang memerlukan data kelayakan sebagai sebahagian daripada proses kelulusan komponen mereka.
| Parameter | Nilai | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Aktif Piezoelektrik dengan Wayar Plumbum | — |
| Voltan Ternilai | 12 VDC | — |
| Voltan Kendalian | 3–24 VDC | — |
| Frekuensi Resonans | 3000 ± 500 Hz | — |
| Keluaran Bunyi pada 10 cm | ≥90 dB | 3000 Hz gelombang persegi, 12 Vp‑p |
| Penggunaan Semasa | ≤10 mA | 3000 Hz gelombang persegi, 12 Vp‑p; jadual parameter ≤10mA; pengepala laporan ujian boleh merujuk ≤15mA — lihat Ringkasan Laporan Ujian |
| Suhu Operasi | -20 ℃ ~ +80 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +85 ℃ | Tidak beroperasi |

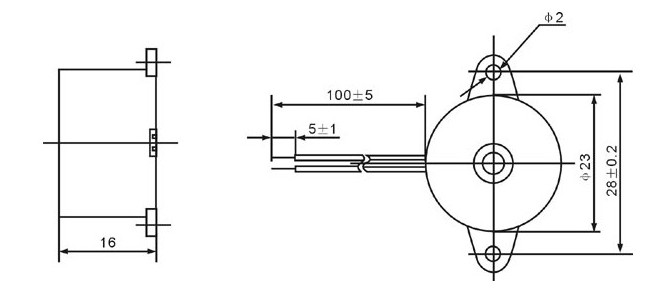

| Dimensi (Dia × H) | Φ23 ± 0.5 × 16 ± 0.3 mm | Badan sahaja; toleransi lukisan ±0.5mm melainkan dinyatakan |
| Berat badan | 5 g | — |
| Bahan Perumahan | ABS hitam | — |
| Kapasitansi | 12 ± 40% nF | Nilai rujukan setiap pengepala spesifikasi; tidak disahkan setiap sampel |
| Jenis Sambungan | Wayar Plumbum | Pateri manual kepada petunjuk |
Oleh kerana Buzzer Piezoelektrik Aktif 2316 dengan Wire Leadsis tidak dikekang oleh jejak PCB, pereka mempunyai kebebasan untuk letakkan buzzer untuk kebolehdengaran maksimum atau agar sesuai dengan geometri kepungan yang tidak teratur. Beberapa amalan membantu mengekalkan kebolehpercayaan jangka panjang:
Titik penambat wayar:Dalam kepungan hos, halakan petunjuk ke a blok terminal tetap atau gunakan pengikat kabel yang dipasang pada kebuntuan dalam jarak 20–30mm dari badan buzzer. Ini mengasingkan sambungan yang dipateri daripada getaran dan tarikan secara tidak sengaja.
Pertimbangan panjang plumbum:Panjang wayar standard ditawarkan; lebih lama pilihan tersuai boleh dibekalkan. Apabila menentukan petunjuk lanjutan, pertimbangkan tambahan rintangan siri dan kesannya yang boleh diabaikan pada input piezo berimpedans tinggi, tetapi juga potensi untuk EMI terpancar daripada pengayun dalaman buzzer. A susunan pasangan terpintal atau manik ferit kecil boleh mengurangkan ini dalam litar sensitif.
Akustik penutup:Jika buzzer diletakkan di belakang panel berlubang atau jeriji, pastikan kawasan terbuka sekurang-kurangnya bersamaan dengan diameter port bunyi. Pembukaan yang sangat terhad boleh melemahkan SPL sebanyak beberapa desibel.
Penyolderan manual pada petunjuk:Suhu besi 350±10℃ selama 2–5s adalah disyorkan, dengan haba digunakan terutamanya pada wayar. Elakkan mengangkat atau membengkokkan wayar di pintu keluar perumahan semasa pengendalian.
Panel peralatan di mana buzzer dipasang pada fascia hadapan dan berwayar ke belakang ke a papan kawalan terletak lebih dalam dalam casis.
Pengesan keselamatan yang memerlukan amaran boleh didengar pada ketinggian tertentu, diasingkan daripada elektronik penderia.
Mesin industri dengan titik penggera yang diedarkan, semuanya disambungkan melalui abah-abah wayar kepada satu pengawal logik.
Alat tambah pasaran selepas automotif (kit penderia tempat letak kereta, penunjuk titik buta) di mana buzzer disambung ke litar 12V sedia ada.
Projek retrofit menggantikan buzzer pemasangan PCB yang gagal dengan wayar-plumbum setara apabila kerja semula papan tidak praktikal.

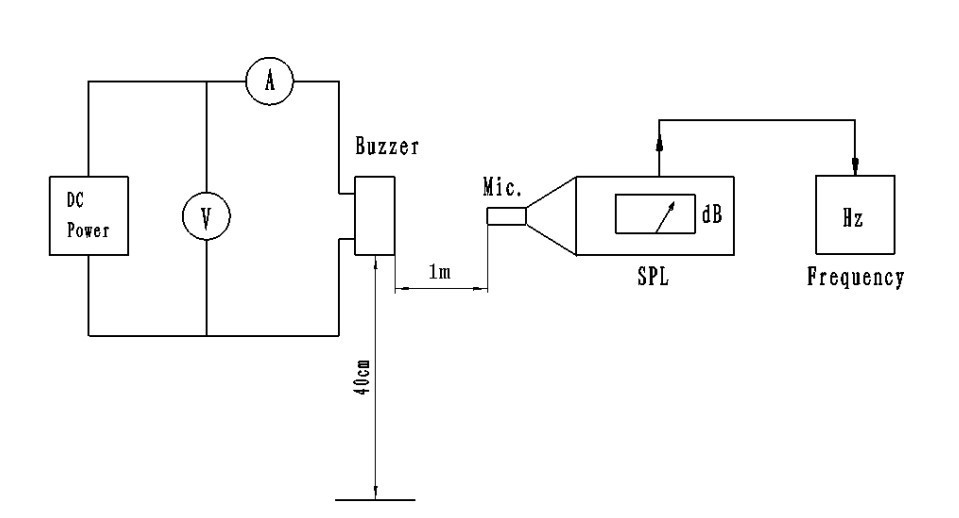

Buzzer Piezoelektrik Aktif 2316 dengan Lead Wayar mengikut protokol ujian akustik yang sama seperti HND‑2316: 12Vp‑p persegi gelombang pada 3000Hz, diukur pada 10cm. Data sampel mengesahkan SPL ≥90dB dan kekerapan dalam 3000±500Hz. Beberapa pengepala laporan ujian menyenaraikan had semasa ≤15mA, yang mana berbeza daripada nilai ≤10mA dalam jadual parameter. Dalam amalan, diukur semasa nilai secara konsisten jauh di bawah kedua-dua had. Untuk dokumentasi ujian sepadan dengan lot penghantaran tertentu, hubungi MEIDI.
Kesimpulan: LULUS. Rupa, kekutuban dan lampiran wayar memenuhi piawaian penerimaan.
1. Guna voltan DC hanya dalam tetingkap 3–24V. Transien di luar julat ini boleh merosakkan IC pengayun.
2. Perumahan terbuka dan tidak direka untuk menahan kemasukan cecair. Kekalkan bunyi port kering dan bebas daripada sisa fluks.
3. Dalam persekitaran dengan gas menghakis (ammonia, sebatian sulfur), letakkan buzzer dalam petak terlindung atau gunakan salutan selaras hanya pada kawasan terminal, mengelakkan diafragma akustik.
4. SPL bergantung kepada bekalan. Sahkan bahawa voltan pemacu dan arus yang tersedia memenuhi keperluan buzzer di bawah beban.
5. Jangan halang port bunyi. Malah penutup separa boleh menurunkan output sebanyak 3–6dB dan alihkan puncak resonans.
6. Simpan bertutup dengan bahan pengering. Penyerapan lembapan boleh mengoksidakan helai wayar plumbum dan mengurangkan kebolehpaterian.
7. Selepas pemasangan, selamatkan wayar dengan pelega terikan. Wayar tidak terkawal boleh menghantar kejutan mekanikal kepada sambungan pateri, akhirnya menyebabkan hubungan terputus-putus.
S1: Adakah HND‑2316L secara elektrik sama dengan HND‑2316?
ya. Kedua-duanya berkongsi voltan terkadar, julat operasi, kekerapan, SPL dan spesifikasi semasa. Satu-satunya perbezaan ialah gaya penamatan: wayar plumbum berbanding pin melalui lubang.
S2: Bolehkah saya mendapatkan HND‑2316L dengan panjang wayar tersuai atau hujung penyambung?
Panjang plumbum tersuai, tolok wayar dan penamatan penyambung tersedia. Kuantiti pesanan minimum biasa dikenakan. Hubungi MEIDI dengan maklumat tepat anda keperluan untuk tindak balas kebolehlaksanaan.
S3: Laporan ujian kadangkala menunjukkan ≤15mA. Had semasa yang manakah harus saya gunakan?
Jadual parameter produk menyatakan ≤10mA, dan ukuran sampel sebenar adalah biasanya sekitar 5mA. Angka ≤15mA dalam beberapa pengepala laporan ialah dokumentasi ketidakselarasan. Untuk pesanan khusus anda, nilai ≤10mA digunakan melainkan sebaliknya disahkan oleh MEIDI.
S4: Apakah jarak maksimum yang boleh saya letakkan buzzer dari litar pemanduan?
Tiada had fungsi yang ketat untuk larian pendek. Untuk panjang wayar melebihi 1meter, pertimbangkan penurunan voltan dalam wayar (boleh diabaikan kerana buzzer rendah semasa) dan kemungkinan EMI terpancar. Sepasang terpintal atau manik ferit disyorkan untuk larian kabel yang panjang dalam sistem sensitif hingar.
S5: Adakah wayar plumbum sesuai untuk pengeliman automatik atau penamatan IDC?
Wayar standard menggunakan konduktor terkandas yang boleh dikelim dengan sesuai terminal. Sambungan anjakan penebat (IDC) tidak disyorkan kerana tolok wayar dan jenis penebat. Hubungi MEIDI untuk mendapatkan helaian spesifikasi wayar.
S6: Bolehkah HND‑2316L digunakan di luar rumah?
Julat suhu operasi membenarkan penggunaan luar dalam iklim sederhana, tetapi perumahan tidak tahan cuaca. Pendedahan langsung kepada hujan, habuk, atau pemeluwapan kelembapan harus dielakkan. Untuk pemasangan luar, letakkan buzzer di dalam kandang yang berventilasi dan kalis air.
Untuk menerima lembaran data lengkap, lukisan konfigurasi wayar atau ujian kebolehpercayaan laporan untuk HND‑2316L, hubungi MEIDI dengan butiran projek anda. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
