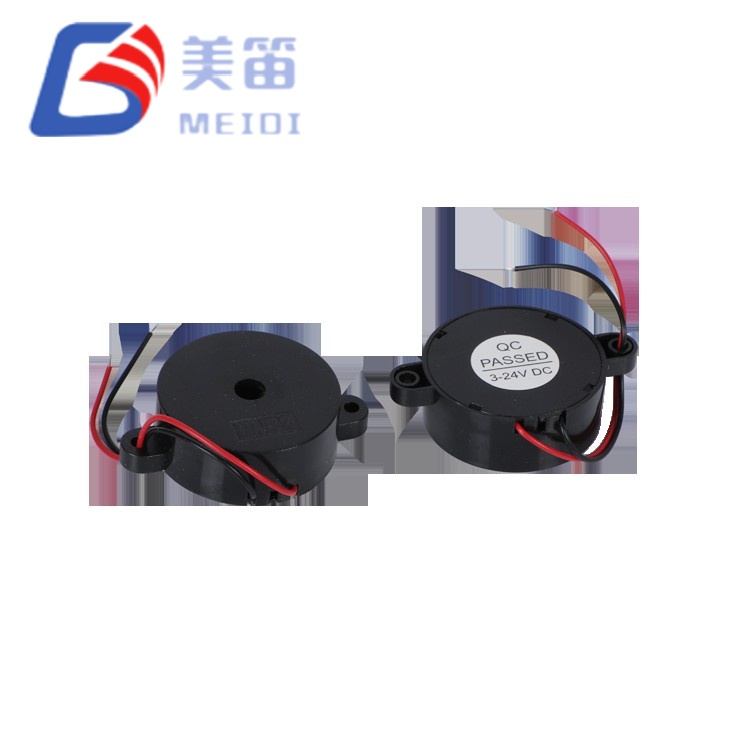

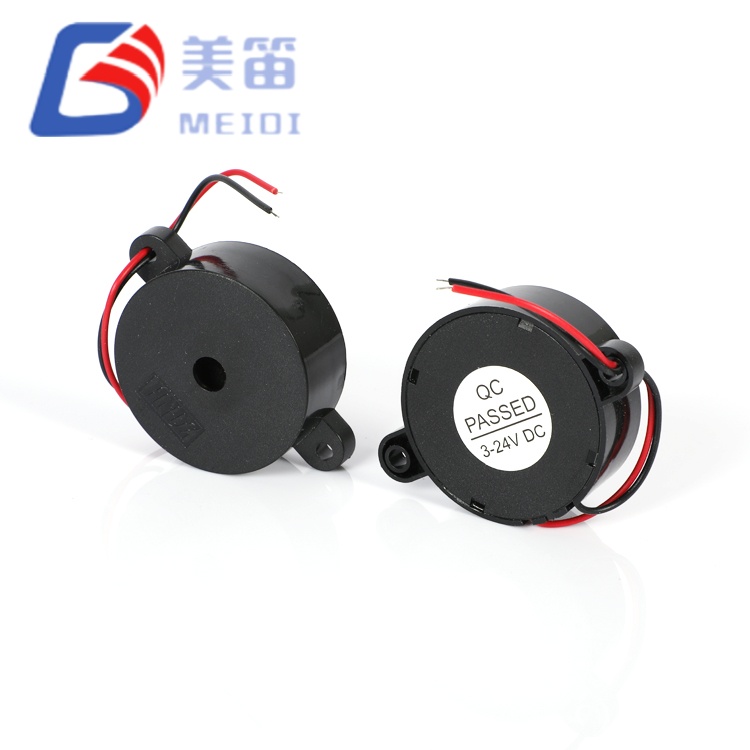

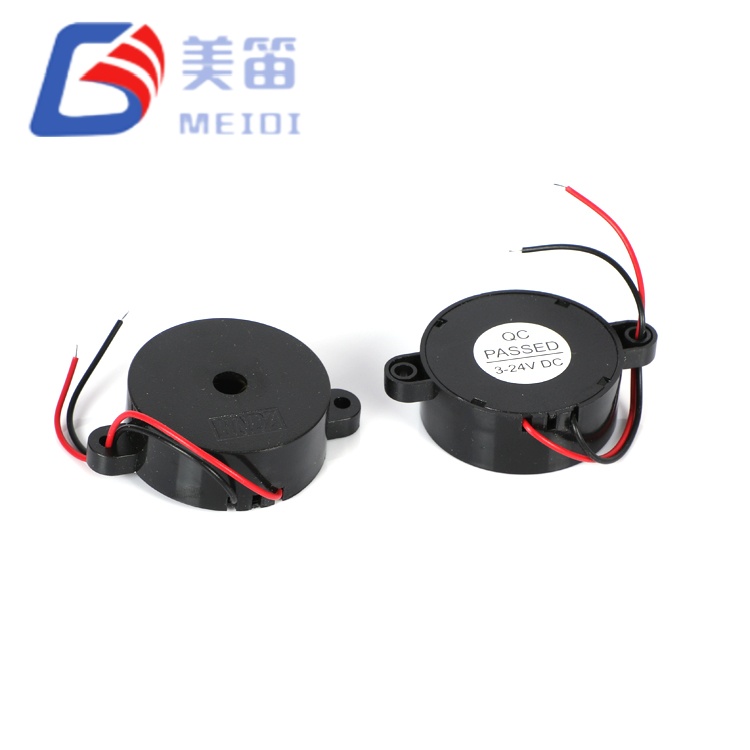

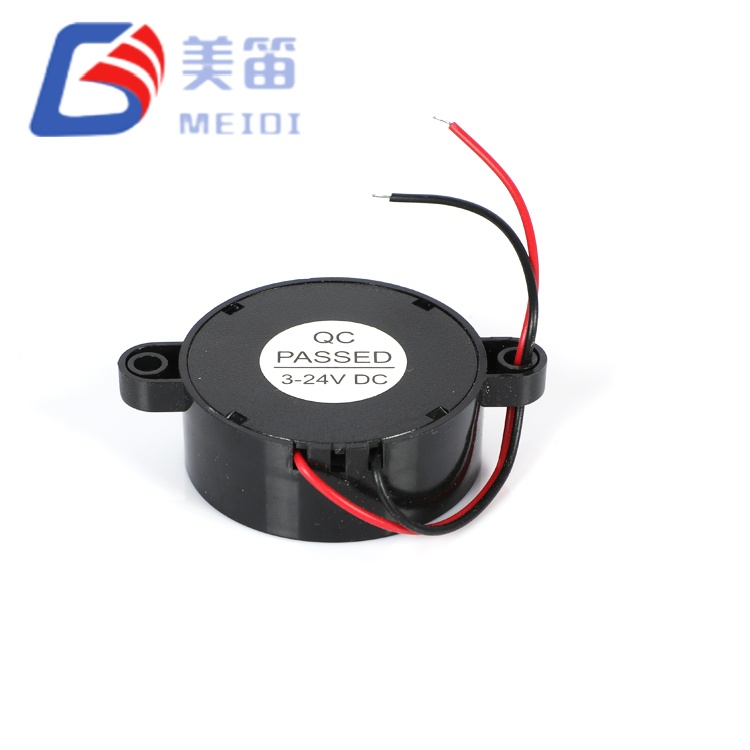

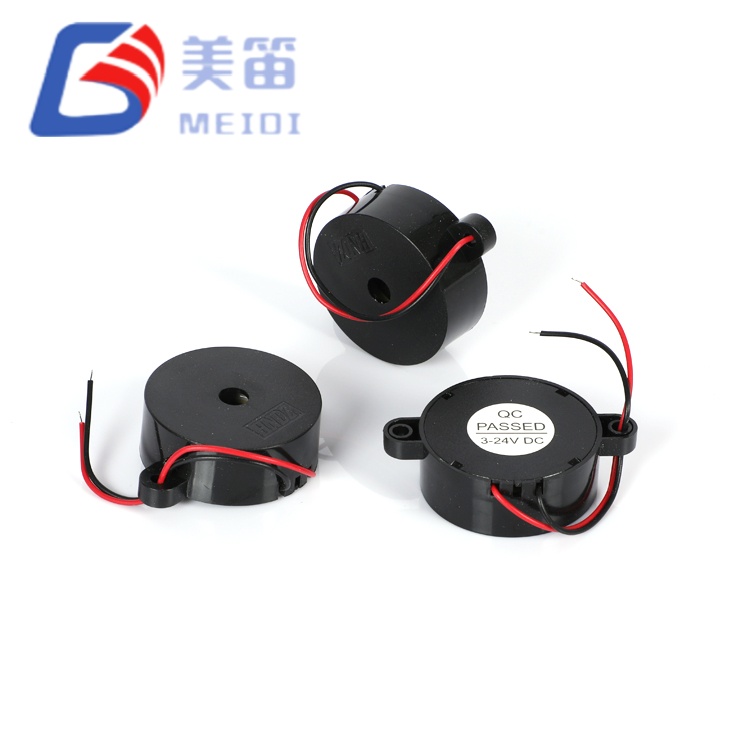

HND-4216 ialah buzzer piezoelektrik aktif kelas 42mm dengan litar pemacu terbina dalam, ditempatkan dalam badan ABS hitam. Buzzer Piezoelektrik Aktif 4216 beroperasi terus daripada bekalan DC dalam julat 3V hingga 24V dan menghasilkan nada 2800Hz nominal tanpa memerlukan pengayun luaran. Diafragma Φ41.8mm, digabungkan dengan profil 16mm, menyediakan kawasan sinaran yang lebih besar daripada model 23mm biasa, menyokong penyebaran bunyi yang lebih luas. Pada kadar 12VDC, cabutan semasa ditentukan pada 8mA. Komponen lubang telus ini biasanya disepadukan ke dalam panel penggera industri, sistem amaran automotif, amaran peranti perubatan, dan peralatan pengumuman awam di mana isyarat boleh didengar frekuensi rendah lebih disukai.
Ayunan terbina dalam — Voltan DC secara langsung menghasilkan nada 2800Hz
12 VDC berkadar, 3–24 VDC julat pengendalian
Penggunaan arus 8 mA pada voltan terkadar
2800 ± 500 Hz frekuensi resonans — nada rendah daripada 3000Hz+ varian
Jisim 12 g, dimensi Φ41.8×16mm, pemasangan lubang telus
Diafragma Φ41.8mm — menyediakan kawasan sinaran berkesan yang lebih luas berbanding dengan buzzer kelas 23mm, menghasilkan liputan akustik yang lebih luas dalam pemasangan muka terbuka
Frekuensi tengah 2800Hz — aksara tona yang lebih rendah daripada varian 3000Hz atau 3700Hz, sesuai untuk aplikasi di mana amaran yang kurang menindik dikehendaki
Penggunaan semasa 8mA tetap pada 12VDC — memudahkan perancangan belanjawan kuasa dalam reka bentuk berbilang beban
Julat bekalan DC 3V hingga 24V lebar — serasi dengan peranti yang dikendalikan bateri dan Rel kuasa industri 12V/24V
Gelombang dan pematerian manual disokong — memenuhi proses pemasangan lubang melalui standard
| Parameter | Nilai | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Aktif Piezoelektrik | — |
| Voltan Ternilai | 12 VDC | — |
| Voltan Kendalian | 3–24 VDC | — |
| Frekuensi Resonans | 2800 ± 500 Hz | — |
| Keluaran Bunyi pada 10 cm | ≥90 dB (Min 90) | Diuji dengan gelombang persegi 12Vp‑p, 2800Hz, 10cm; Data prestasi pemacu DC tersedia atas permintaan |
| Penggunaan Semasa | 8 mA (jenis) | Pada voltan terkadar; laporan ujian mungkin menunjukkan ≤8mA; hubungi MEIDI untuk data kelompok |
| Suhu Operasi | -20 ℃ ~ +80 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +85 ℃ | Tidak beroperasi |

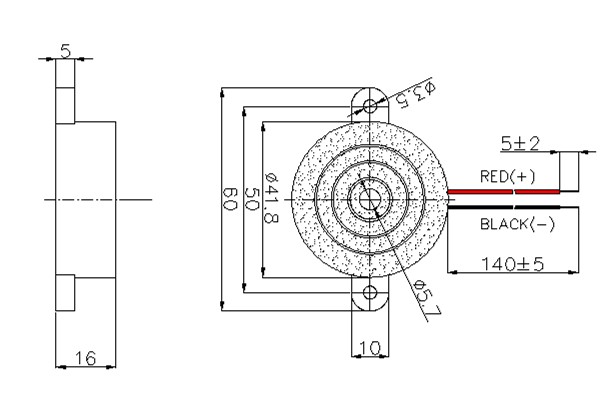

| Dimensi (Dia × H) | Φ41.8 ± 0.3 × 16 ± 0.2 mm | Badan sahaja |
| Berat badan | 12 g | — |
| Bahan Perumahan | ABS hitam | — |
| Kapasitansi | 12 ± 40% nF | Nilai rujukan setiap pengepala spesifikasi; tidak diukur pada sampel individu |
| Jenis Pemasangan | Melalui-Lubang | Gelombang / pateri manual |
Panel kawalan industri dan penunjuk status mesin yang memerlukan amaran frekuensi yang lebih rendah
Isyarat boleh didengar automotif (peringatan tali pinggang keledar, amaran lampu depan, bip sensor letak kereta)
Penggera peralatan perubatan (monitor pesakit, pam infusi, peranti diagnostik)
Bunyi penggera keselamatan dan kebakaran di mana liputan bunyi yang lebih luas bermanfaat
Bekalan kuasa tidak terganggu (UPS) dan unit pengagihan kuasa dengan voltan bas DC
Kiosk maklumat awam, paparan pengurusan baris gilir dan panel pengumuman pengangkutan

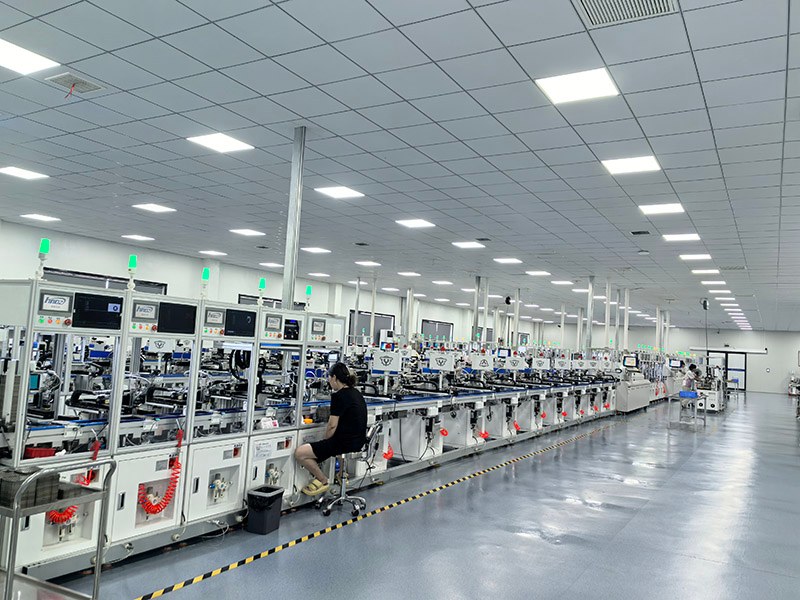

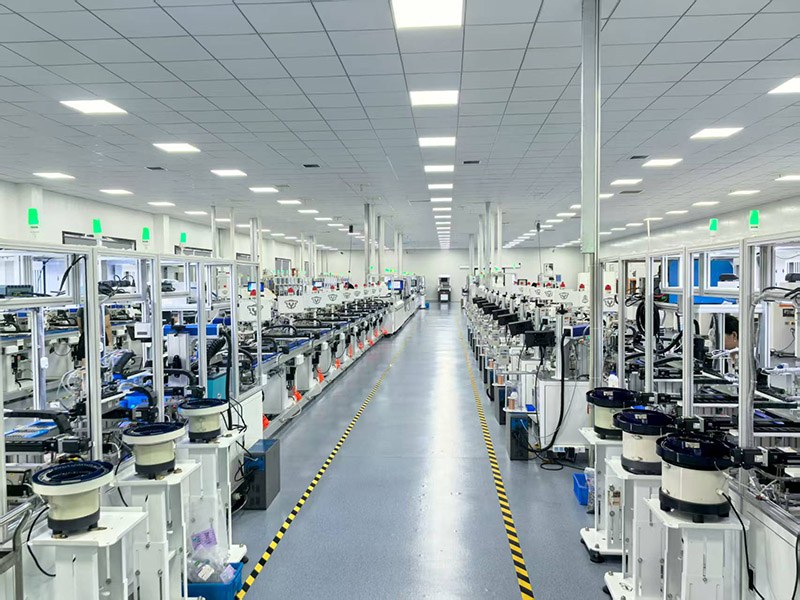

MEIDI menghasilkan Buzzer Piezoelektrik Aktif 4216 di kemudahan pembuatan Jiangsunya, yang dilengkapi dengan talian pemasangan automatik untuk buzzer piezoelektrik, mesin pengacuan suntikan untuk perumah ABS, dan stesen ujian akustik khusus. Setiap kumpulan pengeluaran tertakluk kepada tujuh item protokol kebolehpercayaan yang merangkumi pendedahan kelembapan, penyimpanan suhu tinggi dan rendah, kitaran haba, ujian jatuh, ketahanan getaran, dan rintangan haba pateri. Parameter ujian ditetapkan kepada tahap spesifikasi HND‑4216.
Sistem pengurusan kualiti beroperasi di bawah ISO9001. Bahan masuk diperiksa, kawalan dalam proses digunakan, dan 100% ujian akustik akhir dilakukan. Tahap tekanan bunyi, kekerapan resonans dan penggunaan semasa disahkan memastikan pematuhan dengan spesifikasi yang diterbitkan. Untuk repeat order, batch ketekalan dikekalkan melalui pemantauan proses statistik.

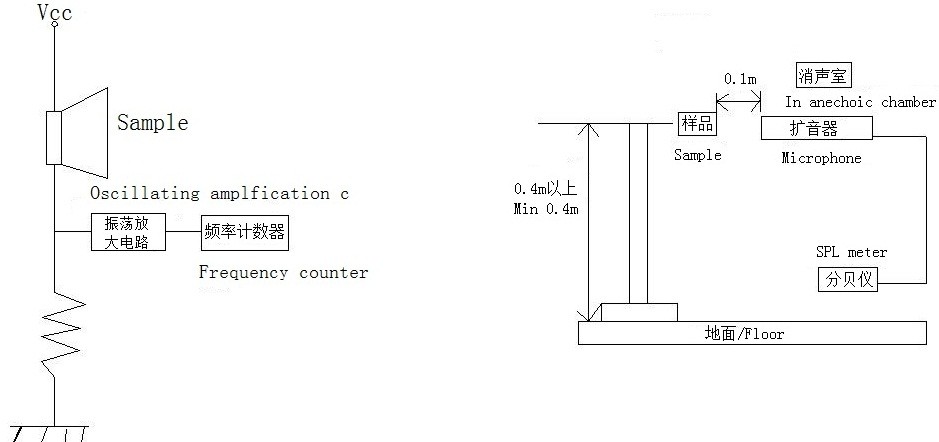

Laporan ujian sepuluh sampel untuk model HND-4216 tersedia. Pengukuran telah diambil dengan gelombang persegi 12Vp‑p pada 2800Hz, pada 10cm. Nilai SPL yang direkodkan berjulat daripada 101dB hingga 107dB, semuanya melebihi spesifikasi minimum 90dB. Frekuensi resonans jatuh antara 2860Hz dan 2950Hz, dalam tetingkap 2800±500Hz. Berdimensi ukuran mengesahkan pematuhan dengan reka bentuk Φ41.8×16mm.
| Sampel | SPL (dB) | Kekerapan (Hz) | Diameter (mm) | Tinggi (mm) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
Kesimpulan: LULUS. Rupa dan polariti boleh diterima. Data penggunaan semasa tidak termasuk dalam laporan ujian ini; rujuk jadual parameter untuk 8mA spesifikasi. Hubungi MEIDI untuk pengukuran semasa khusus kelompok.
1. Beroperasi hanya dalam julat 3–24 VDC. Voltan di luar julat ini boleh merosakkan pengayun dalaman atau diafragma piezo.
2. Perumahan tidak dimeteraikan. Elakkan air, sisa fluks atau pelekat daripada memasuki port bunyi, yang boleh beralih frekuensi dan mengurangkan output.
3. Elakkan pendedahan kepada gas menghakis (H₂S, SO₂, dll.) dan kelembapan yang tinggi. Keadaan sedemikian boleh mengoksidakan sentuhan dalaman dan merendahkan prestasi.

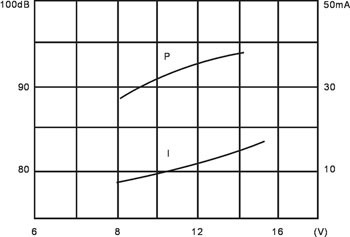

4. Tahap tekanan bunyi dipengaruhi oleh voltan bekalan dan arus punca keupayaan. Sahkan bahawa litar pemacu anda memenuhi parameter yang diperlukan.
5. Pastikan port akustik hadapan kekal tidak terhalang. Sekatan akan berkurangan SPL dan ubah frekuensi berkesan.
6. Simpan dalam bungkusan kering asal sehingga dipasang untuk mengelakkan kelembapan pengambilan dan pengoksidaan pin.
1. Bagaimanakah HND-4216 berbeza daripada model berdiameter lebih kecil dalam barisan MEIDI?

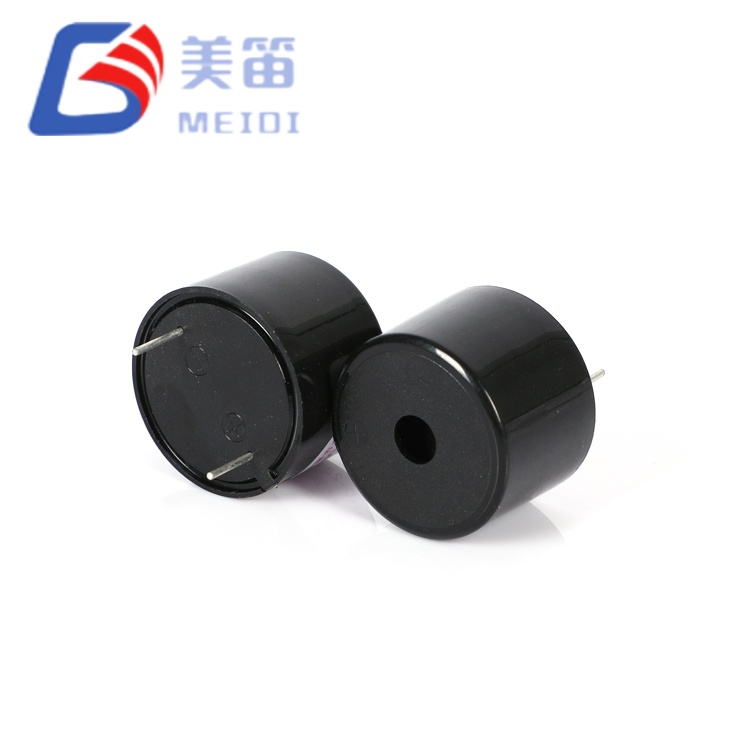

Buzzer Piezoelektrik Aktif 4216 menggunakan diafragma Φ41.8mm dan berat 12g, berbanding Φ23.0mm dan 5g untuk siri HND‑2316. Kekerapan resonansnya ialah 2800±500Hz, lebih rendah daripada Pilihan 3000Hz atau 3700Hz. Penggunaan semasa ditentukan pada 8mA, manakala Siri 23mm boleh menghasilkan sehingga 10mA.
2. Apakah keadaan ujian tekanan bunyi yang tepat untuk HND-4216?
Senarai spesifikasi ≥90dB. Protokol ujian menggunakan gelombang persegi 12Vp‑p pada 2800Hz, diukur pada 10cm. Untuk lengkung SPL pemacu DC atau persediaan ujian alternatif, hubungi MEIDI dengan keperluan anda.
3. Mengapakah laporan ujian kekurangan data penggunaan semasa?
Laporan ujian standard termasuk pemeriksaan SPL, kekerapan dan dimensi. semasa penggunaan dinyatakan sebagai 8mA dalam jadual parameter produk. Arus kelompok pengesahan boleh diberikan atas permintaan.
4. Apakah pelepasan jejak PCB yang diperlukan untuk HND-4216?
Diameter badan ialah Φ41.8±0.3mm. Hubungi MEIDI untuk mendapatkan lubang yang disyorkan corak dan lukisan zon simpan untuk memastikan pelepasan dan prestasi akustik yang betul.
5. Bagaimanakah jisim 12 g menjejaskan kebolehpercayaan pelekap?
Jisim 12g lebih tinggi daripada buzzer yang lebih kecil. Dalam persekitaran getaran tinggi, sambungan pateri lubang telus hendaklah dinilai untuk tegasan mekanikal. MEIDI boleh menyediakan garis panduan pemasangan atas permintaan.
6. Mengapakah laporan ujian menggunakan gelombang persegi untuk buzzer aktif?
HND-4216 dinilai untuk operasi DC dengan ayunan dalaman. 12Vp‑p gelombang persegi pada 2800Hz ialah keadaan pencirian standard. Prestasi DC data tersedia secara berasingan.
Untuk mendapatkan lembaran data penuh, lukisan mekanikal, plot tindak balas frekuensi SPL, atau data ujian kebolehpercayaan untuk HND-4216, sila hubungi MEIDI dengan anda butiran permohonan. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
