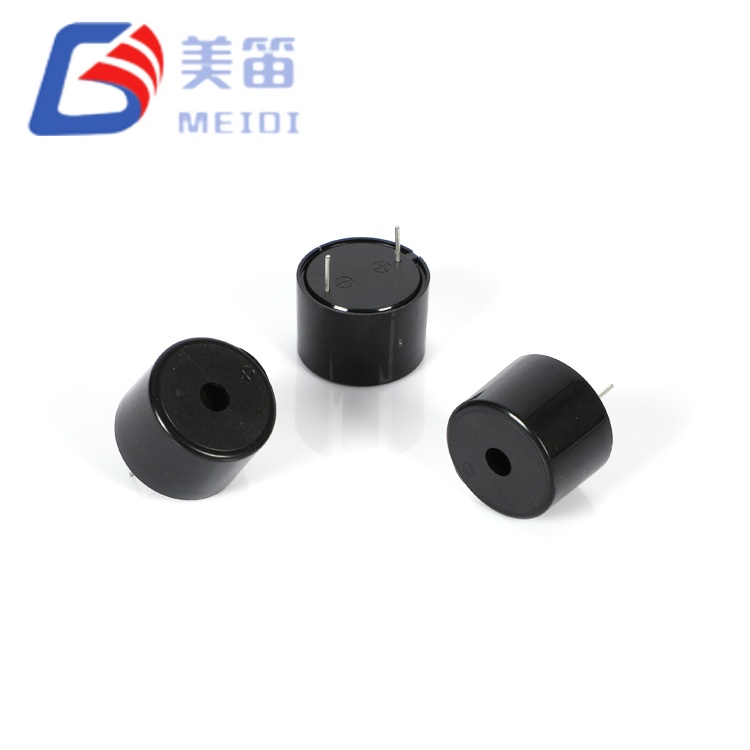

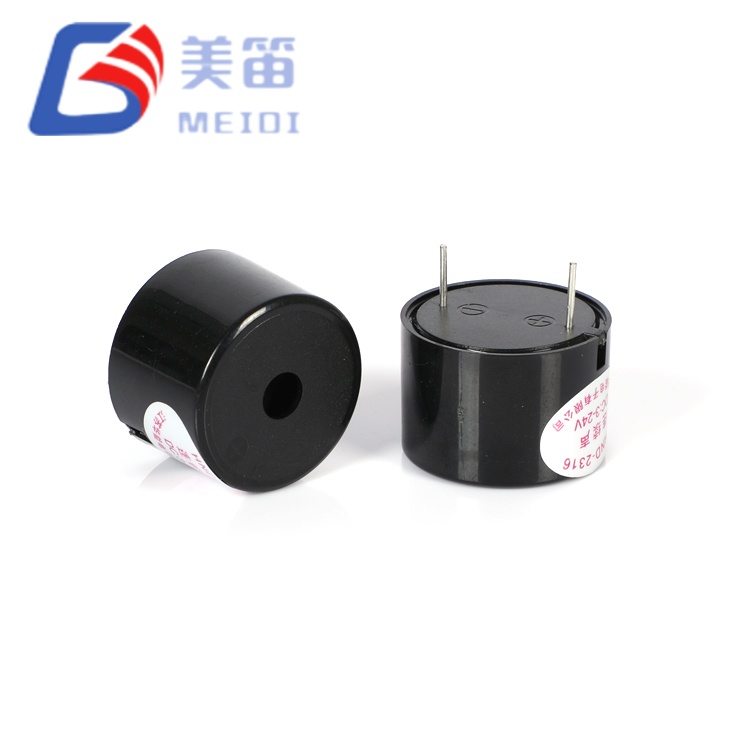

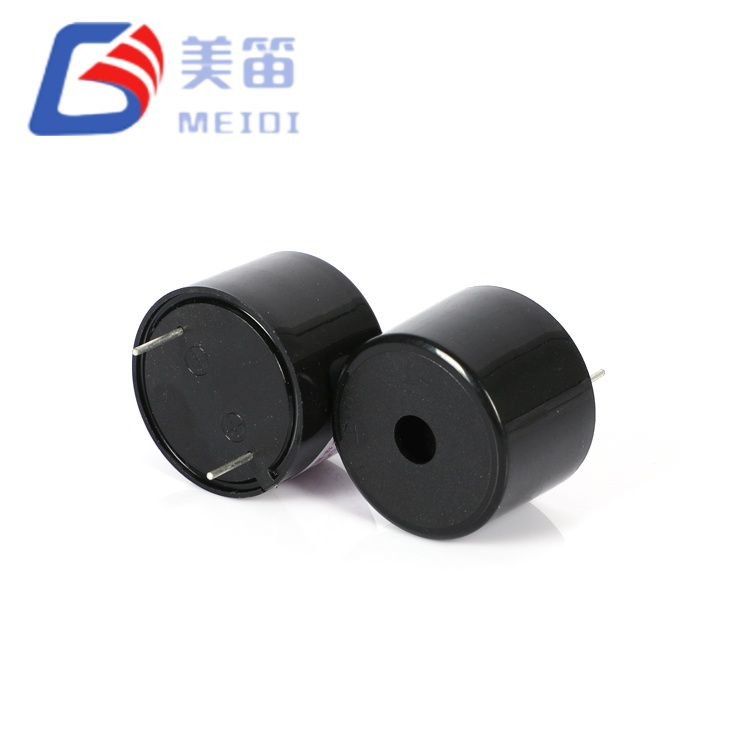

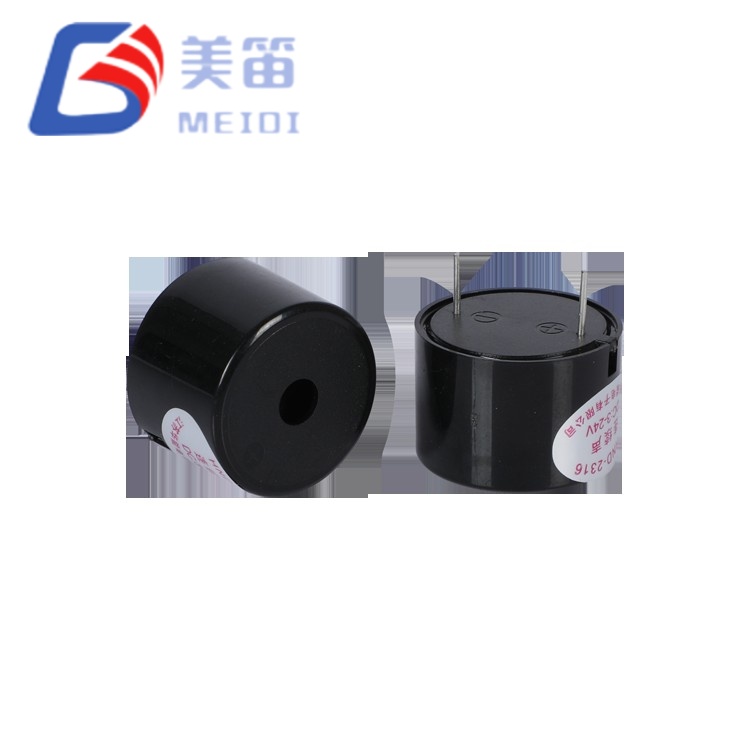

Untuk peralatan yang sudah menyediakan rel kuasa DC, Buzzer Piezoelektrik Aktif 2316 menawarkan penyelesaian amaran boleh didengar serba lengkap yang tidak memerlukan pemacu audio luaran atau penjana isyarat. Di dalam perumah ABS hitamnya — diameter 23mm dan tinggi 16mm — diafragma piezo Φ23mm dipasangkan dengan litar ayunan terbina dalam. Menggunakan sebarang voltan antara 3V dan 24V DC serta-merta menghasilkan nada berpusat pada 3000Hz. Apabila dikuasakan pada 12VDC nominal, tahap tekanan bunyi mencapai sekurang-kurangnya 90dB pada jarak 10cm, manakala penggunaan semasa kekal di bawah 10mA. Unit ini mempunyai berat 5g dan dipasang melalui pin lubang telus standard, menjadikannya mudah untuk disepadukan ke dalam papan yang dipateri gelombang atau dipasang dengan tangan.
Ayunan terbina dalam — Voltan DC secara langsung menghasilkan nada 3000Hz
12 VDC berkadar, 3–24 VDC julat pengendalian
≥90 dB SPL pada 10cm, penggunaan ≤10 mA di bawah keadaan ujian yang ditetapkan
Pakej lubang telus Φ23.0×16.0mm, 5g
Operasi berterusan dari -20℃ hingga +80℃
Litar dalaman Buzzer Piezoelektrik Aktif 2316 ialah topologi berayun sendiri yang mengujakan diafragma piezoelektrik pada resonans mekanikalnya. Pereka hanya perlu menyediakan voltan DC dalam 3–24V; IC on-board mengendalikan penjanaan frekuensi dan memacu bentuk gelombang. Ini menghapuskan keperluan untuk sumber jam luaran dan memudahkan susun atur PCB.
Penggunaan semasa ditentukan pada ≤10mA apabila diukur dengan gelombang persegi 12Vp‑p pada 3000Hz, dan cabutan sebenar di bawah operasi DC biasanya jatuh di bawah 6mA, seperti yang ditunjukkan dalam laporan ujian. Toleransi bekalan yang luas menampung pereputan voltan bateri, penyesuai tidak terkawal, dan turun naik bas industri tanpa menjejaskan nada kestabilan.
Untuk pematerian, kedua-dua kaedah gelombang (260℃, 4–6s) dan manual (350℃, 2–5s) adalah serasi, dengan maksimum 2-3 kitaran haba. Kelegaan yang disyorkan antara perumah dan tempat mandi pateri ialah 2.0mm.
| Parameter | Nilai | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Aktif Piezoelektrik | — |
| Voltan Ternilai | 12 VDC | — |
| Voltan Kendalian | 3–24 VDC | — |
| Frekuensi Resonans | 3000 ± 500 Hz | — |
| Keluaran Bunyi pada 10 cm | ≥90 dB | 3000 Hz gelombang persegi, 12 Vp‑p |
| Penggunaan Semasa | ≤10 mA | 3000 Hz gelombang persegi, 12 Vp‑p; spesifikasi ≤10mA; pengepala laporan ujian mungkin menyatakan ≤15mA — lihat Laporan Ujian |
| Suhu Operasi | -20 ℃ ~ +80 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +85 ℃ | Tidak beroperasi |

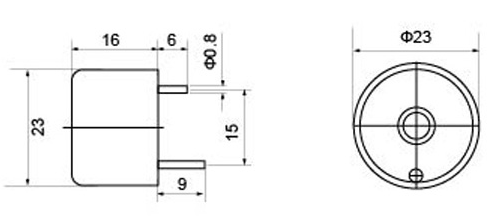

| Dimensi (Dia × H) | Φ23 ± 0.5 × 16 ± 0.3 mm | Badan sahaja; toleransi lukisan ±0.5mm melainkan dinyatakan |
| Berat badan | 5 g | — |
| Bahan Perumahan | ABS hitam | — |
| Kapasitansi | 12 ± 40% nF | Nilai rujukan setiap pengepala spesifikasi; tidak disahkan setiap sampel |
| Jenis Pemasangan | Melalui-Lubang | Gelombang / pateri manual |
Setiap lot pengeluaran HND‑2316 dijadikan sampel untuk tujuh item berikut urutan kebolehpercayaan. Syarat tersebut adalah sebahagian daripada pelan kualiti ISO9001 MEIDI dan direka bentuk untuk mewakili tekanan alam sekitar yang dihadapi semasa pengangkutan, penyimpanan, dan operasi.
| Item Ujian | keadaan | Kriteria Penerimaan |
| Kelembapan | 50 ± 5 ℃, 90–95% RH, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Suhu Tinggi | +80 ± 2 ℃, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Suhu Rendah | -30 ± 2 ℃, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Berbasikal Suhu | -30 ℃ ↔ +80 ℃, tinggal 30 minit, 5 kitaran | Semua spesifikasi berpuas hati selepas pemulihan |
| Jatuhkan | 75 cm hingga 10 mm kayu keras, 3 titik | Penampilan dan prestasi elektrik disahkan |
| Getaran | 10–55 Hz, amplitud tunggal 1.0 mm, paksi XYZ, jumlah 0.5 jam | Tiada degradasi mekanikal atau elektrik |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s, 2.0 mm jarak badan ke pateri | Dimensi dan prestasi memenuhi spesifikasi |

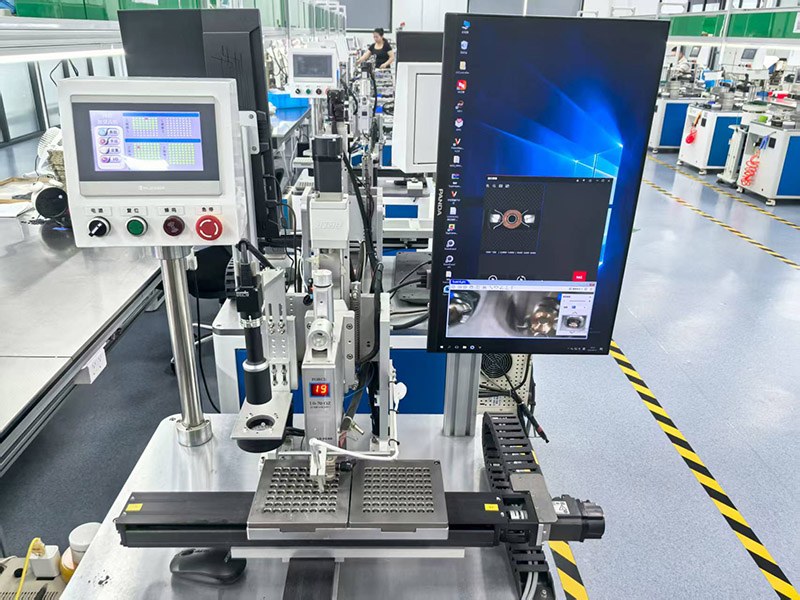

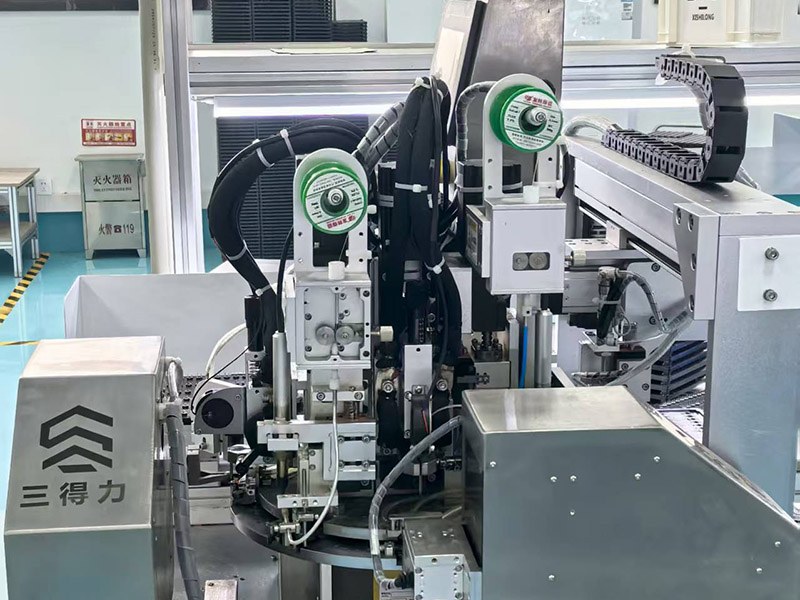

Buzzer Piezoelektrik Aktif 2316 dibina di tapak pengeluaran Jiangsu MEIDI, di mana talian automatik mengendalikan ikatan elemen piezo, pemasangan PCB, penutupan perumahan, dan akustik akhir ujian. Setiap unit lulus semakan akhir talian yang merekodkan SPL, kekerapan dan semasa pada 12Vp‑p, 3000Hz. Data dilog untuk kebolehkesanan. Kawalan dalam proses termasuk pengesahan bahan masuk, sambungan pateri pemeriksaan, dan pensampelan kebolehpercayaan berkala mengikut protokol diterangkan di atas.
Dengan lebih sedekad pengalaman pembuatan buzzer, MEIDI mengekalkan a kapasiti melebihi 50 juta unit sebulan merentasi barisan produknya, disokong oleh fabrikasi acuan dalaman dan pemprosesan seramik. menegak ini integrasi membantu memastikan bekalan yang stabil dan kualiti kumpulan yang konsisten untuk pelanggan yang memerlukan kedua-dua kuantiti prototaip dan penghantaran volum tinggi.
Panel status mesin berkuasa DC di kilang, beroperasi pada bas 12V atau 24V.
Peranti perubatan seperti monitor pesakit atau pam infusi, di mana mudah Nada amaran DC diperlukan tanpa talian isyarat tambahan.
Papan kekunci penggera keselamatan dan pengawal akses dengan pemasangan PCB lubang telus.
Penunjuk kabin automotif (lonceng pintu terbuka, amaran tali pinggang keledar) dikuasakan daripada rel bateri 12V.
Instrumen ujian mudah alih yang dijalankan daripada sel Li‑ion 3.7V, menggunakan julat voltan yang luas untuk mengekalkan kebolehdengaran semasa bateri dinyahcas.

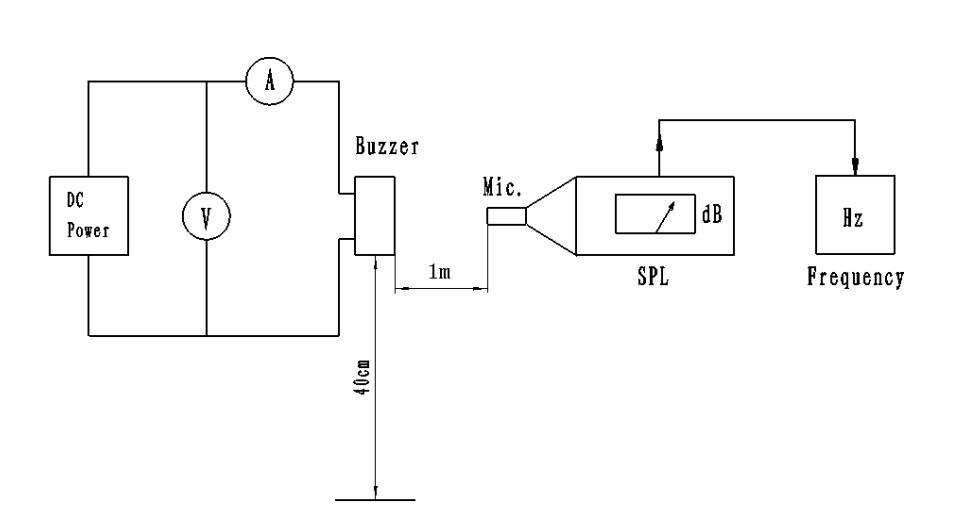

Data sepuluh sampel berikut dikumpul dengan gelombang persegi 12Vp‑p pada 3000Hz. Nilai SPL yang diukur (99–105dB) melebihi minimum ≥90dB. semasa bacaan (5.00–5.33mA) berada dalam had parameter ≤10mA dan juga di bawah angka ≤15mA yang kadangkala dirujuk dalam pengepala laporan. Kekerapan ukuran (3050–3200Hz) termasuk dalam spesifikasi 3000±500Hz. Dimensi disahkan kepada toleransi Φ23×16mm.
| Sampel | SPL (dB) | Semasa (mA) | Kekerapan (Hz) | Diameter (mm) | Tinggi (mm) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
Kesimpulan: LULUS. Penampilan, kekutuban, dan arah pita mematuhi.
1. Gunakan voltan DC sahaja dalam 3–24V. Transients atau kekutuban terbalik boleh merosakkan IC dalaman secara kekal.
2. Perumahan tidak dimeteraikan. Cegah cecair, sisa fluks atau pembersihan pelarut daripada memasuki port bunyi.
3. Dalam persekitaran dengan gas menghakis (cth., H₂S, SO₂), letakkan buzzer dalam petak terlindung atau gunakan salutan konformal pada terminal sahaja.
4. Keluaran bunyi adalah sensitif kepada bekalan voltan. Sahkan bahawa rel kuasa anda boleh menyampaikan arus yang diperlukan, terutamanya apabila berbilang buzzer berkongsi sumber yang sama.
5. Jangan sekat bukaan akustik. Malah halangan separa boleh mengurangkan SPL dengan beberapa desibel dan alihkan frekuensi.
6. Simpan dalam beg bertutup dengan bahan pengering sehingga dipasang. Kelembapan boleh mengoksida pin dan menjejaskan kebolehmaterian.
1. Adakah HND‑2316 memerlukan isyarat luaran untuk menghasilkan bunyi?
Tidak. Pengayun terbina dalam menjana nada 3000Hz sebaik sahaja voltan DC digunakan. Tidak ada keperluan untuk mikropengawal, IC pemasa, atau isyarat PWM.
2. Mengapakah laporan ujian menggunakan gelombang persegi apabila buzzer berjalan pada DC?
Gelombang persegi 12Vp‑p ialah standard pencirian yang digunakan untuk mengesahkan akustik prestasi di bawah keadaan elektrik terkawal. Di bawah bekalan DC, dalaman litar menghasilkan bentuk gelombang pemacu yang serupa. Untuk data SPL pemacu DC, hubungi MEIDI.
3. Spesifikasi menyebut ≤10mA, tetapi pengepala laporan ujian kadangkala menyatakan ≤15mA. Nilai yang manakah digunakan?
Jadual parameter produk ≤10mA ialah spesifikasi utama. ≤15mA angka dalam beberapa pengepala laporan ujian ialah ketidakkonsistenan dokumentasi. sebenarnya ukuran sampel (biasanya sekitar 5mA) mengesahkan had yang lebih rendah. MEIDI boleh memberikan penjelasan spesifikasi untuk pesanan anda.
4. Bolehkah saya menggunakan HND‑2316 dengan bekalan mikropengawal 3.3V?

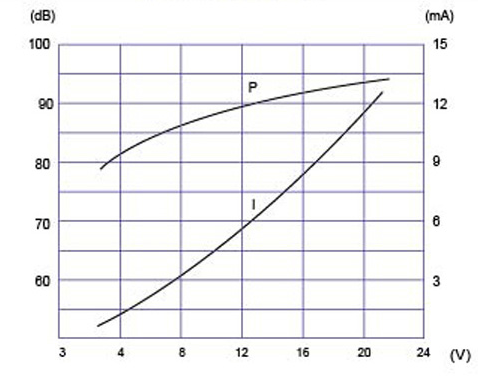

Ya, selagi rel 3.3V berada dalam julat operasi 3–24V dan boleh sumberkan arus yang diperlukan. SPL akan lebih rendah daripada pada 12V; hubungi MEIDI untuk lengkung pencirian voltan-vs‑SPL.
5. Apakah profil pematerian yang disyorkan untuk pematerian gelombang?
Penyolderan gelombang pada 260±5℃ selama 4–6 saat, dengan perumah disimpan sekurang-kurangnya 2.0mm dari gelombang pateri. Sehingga 2-3 pas dibenarkan. Penyolderan manual di 350 ℃ untuk 2–5s juga boleh diterima.
6. Adakah HND‑2316 sesuai untuk kegunaan luar?
Julat suhu operasi menyokong keadaan luaran yang sederhana, tetapi perumahan tidak tahan cuaca. Jika terdedah kepada hujan atau habuk mungkin, letakkan buzzer di dalam kepungan kalis air berventilasi.
Untuk lembaran data, pencirian pemacu DC, laporan kebolehpercayaan atau aplikasi sokongan untuk HND‑2316, hubungi MEIDI dengan keperluan anda. Kejuruteraan maklum balas biasanya dalam masa satu hari perniagaan.
