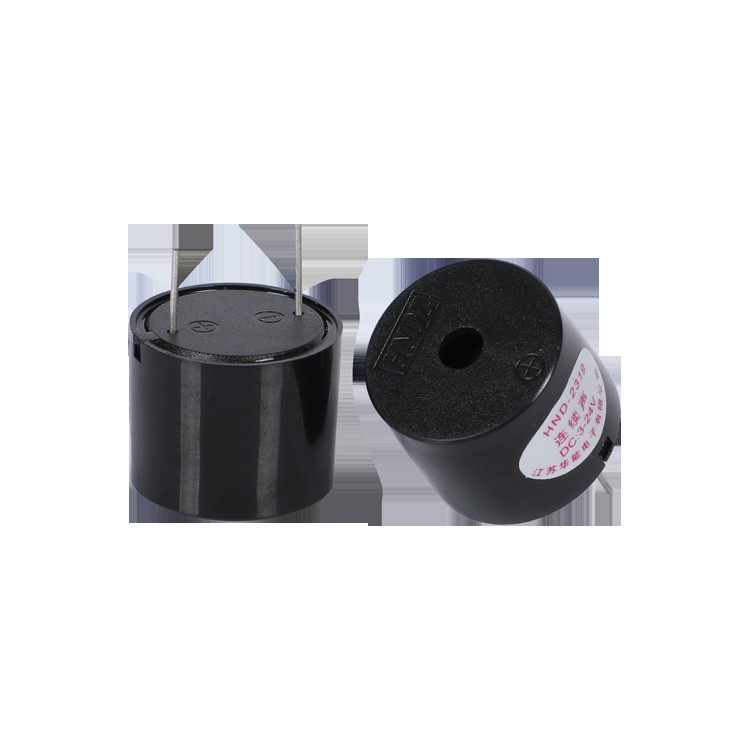

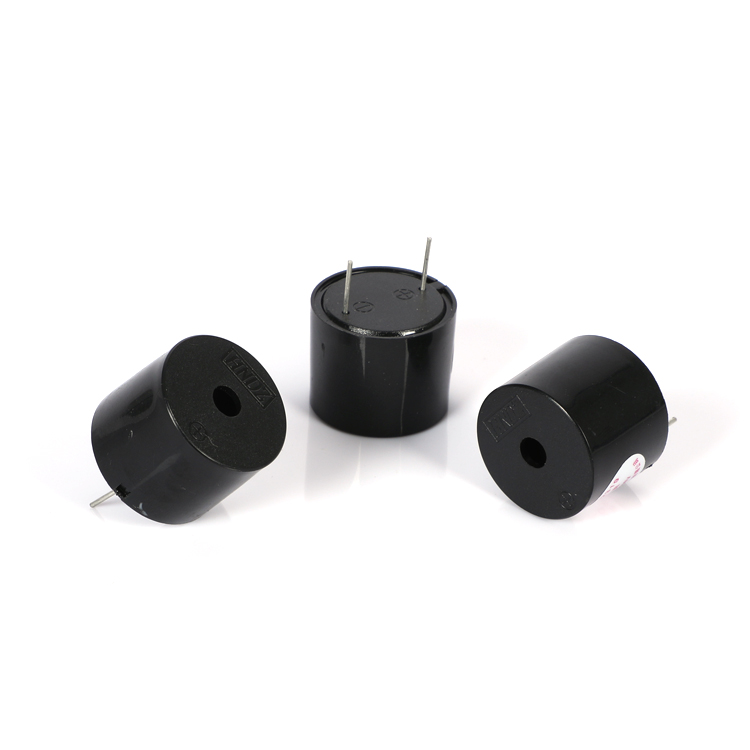

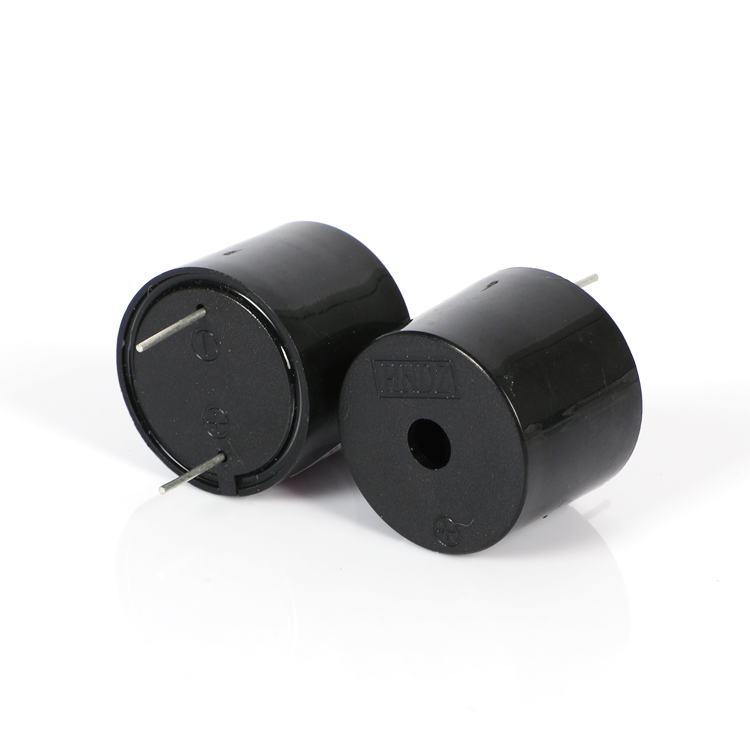

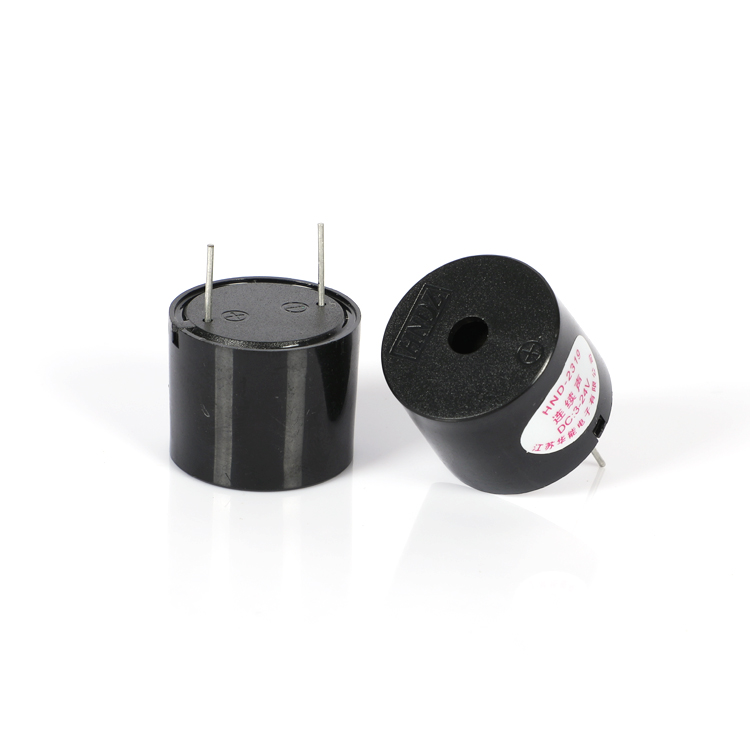

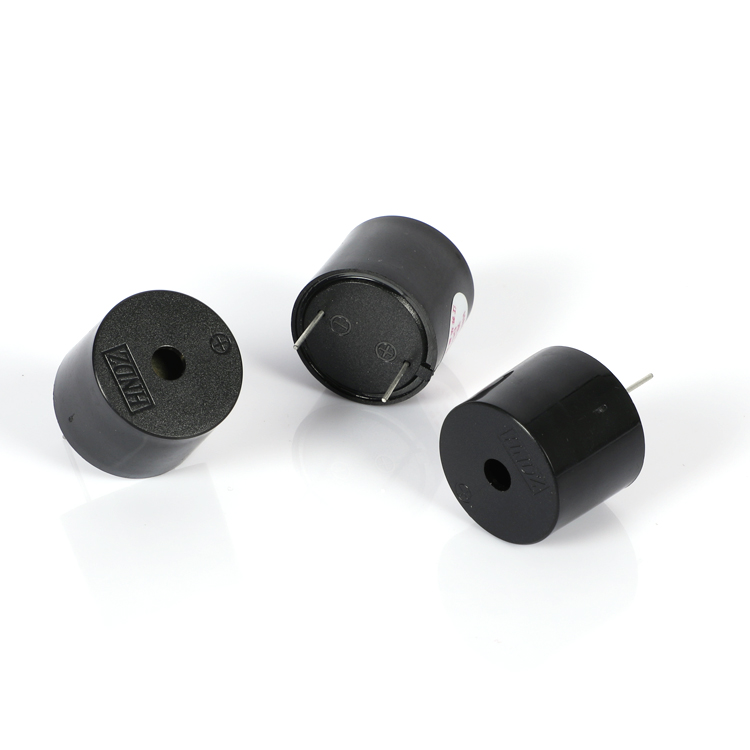

HND-2319 ialah buzzer piezoelektrik aktif berdiameter 23mm dengan litar pemacu bersepadu, ditempatkan dalam badan ABS hitam. Buzzer Piezoelektrik Aktif 2319 beroperasi merentasi julat bekalan DC 3V hingga 24V dan menghasilkan nada 3700Hz nominal pada 12VDC berkadar. Perumah 19mm yang lebih tinggi, berbanding varian 16mm dalam kelas diameter yang sama, menyediakan ruang akustik yang diperbesarkan yang menyumbang kepada a watak tonal yang berbeza. Penggunaan semasa dinyatakan pada ≤10mA di bawah piawaian Keadaan ujian 12Vp‑p, 3700Hz. Dengan jisim 5g dan jejak lubang telus yang serupa kepada siri HND‑2316, buzzer ini ialah pilihan praktikal untuk reka bentuk yang memerlukan kekerapan amaran tanpa mengubah susun atur PCB.
Litar ayunan terbina dalam — Voltan DC secara langsung menjana nada 3700Hz
12 VDC berkadar, 3–24 VDC julat pengendalian
≥90 dB output bunyi pada 10 cm di bawah 12 Vp‑p, 3700 Hz gelombang persegi
Penggunaan semasa ≤10 mA pada frekuensi dan voltan undian
Perumah ABS hitam Φ23×19mm, pelekap melalui lubang, 5 g
Buzzer Piezoelektrik Aktif H2319 ditala kepada frekuensi resonans 3700±500Hz. Ini meletakkan outputnya dalam jalur boleh didengar yang lebih tinggi daripada 3000Hz HND‑2316, menjadikannya lebih sesuai untuk persekitaran di mana amaran yang lebih tajam dan lebih mendalam lebih disukai — seperti pelan terbuka lantai industri atau stesen perubatan dengan bunyi latar belakang bersaing. ±500Hz jalur toleransi membolehkan variasi pengeluaran biasa sambil mengekalkan nada dalam julat persepsi yang konsisten.
Ketinggian perumah 19mm menghasilkan volum rongga dalaman yang lebih besar daripada 16mm varian. Dalam reka bentuk buzzer piezoelektrik, isipadu rongga mempengaruhi Helmholtz resonans jisim udara tertutup dan boleh mempengaruhi kedua-dua tahap tekanan bunyi dan pembentukan frekuensi. Walaupun HND‑2319 dan HND‑2316 berkongsi 23mm yang sama diameter diafragma, isipadu dalaman tambahan dalam HND‑2319 menganjakkan ciri impedans akustik, menyumbang kepada keluaran tona yang berbeza.
Kedua-dua model berkongsi jarak pin yang sama dan jejak PCB, membolehkan pereka bentuk untuk menilai frekuensi yang berbeza tanpa perubahan papan. Jisim 5g ialah boleh diurus untuk sambungan pateri lubang telus standard di bawah operasi biasa tahap getaran.
| Parameter | Nilai | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Aktif Piezoelektrik | — |
| Voltan Ternilai | 12 VDC | — |
| Voltan Kendalian | 3–24 VDC | — |
| Frekuensi Resonans | 3700 ± 500 Hz | — |
| Keluaran Bunyi pada 10 cm | ≥90 dB | 3700 Hz gelombang persegi, 12 Vp‑p |
| Penggunaan Semasa | ≤10 mA | 3700 Hz gelombang persegi, 12 Vp‑p; pengepala laporan ujian mungkin menyenaraikan nilai rujukan yang berbeza — lihat Ringkasan Laporan Ujian |
| Suhu Operasi | -20 ℃ ~ +80 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +85 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | Φ23 ± 0.5 × 19 ± 0.3 mm | Badan sahaja; toleransi lukisan ±0.5mm melainkan dinyatakan |
| Berat badan | 5 g | — |
| Bahan Perumahan | ABS hitam | — |
| Kapasitansi | 12 ± 40% nF | Nilai rujukan setiap pengepala spesifikasi; tidak disahkan setiap sampel |
| Jenis Pemasangan | Melalui-Lubang | Gelombang / pateri manual |
Penunjuk status jentera industri di mana amaran 3700Hz memotong hingar latar belakang frekuensi rendah
Peralatan pemantauan perubatan yang memerlukan penggera boleh didengar tersendiri yang berasingan daripada nada peranti 3000Hz
Panel penggera keselamatan dan sistem kawalan akses dengan pemasangan PCB lubang telus
Amaran papan pemuka automotif (lonceng pintu terbuka, peringatan lampu depan) menggunakan bekalan DC 12V
Bekalan kuasa tidak terganggu dan unit pengagihan kuasa yang beroperasi pada bas DC 12–24V
Perkakas pengguna dan peralatan layan diri mendapat manfaat daripada nada maklum balas yang lebih tinggi

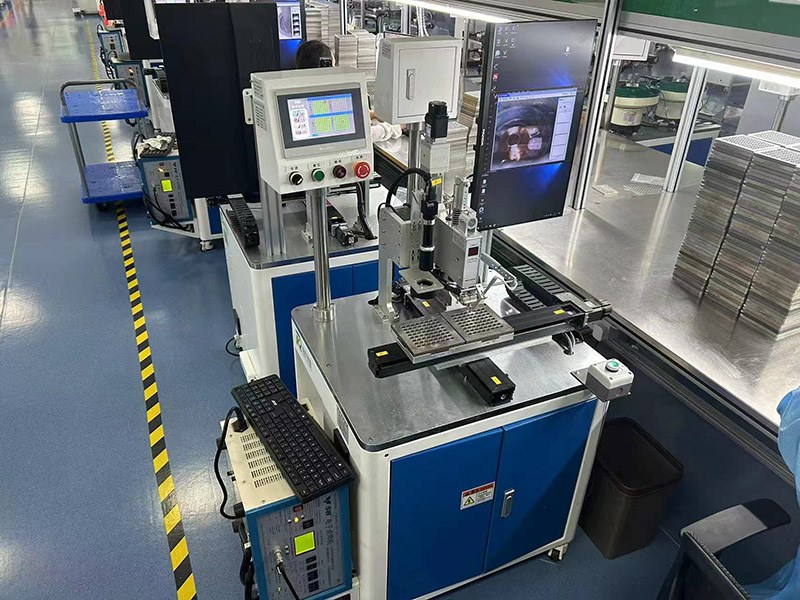

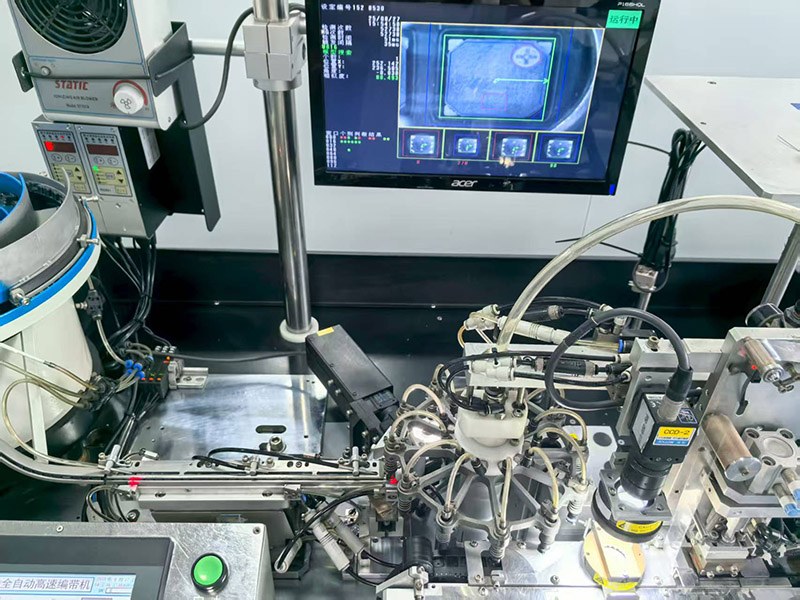

Buzzer Piezoelektrik Aktif 2319 dipasang di kemudahan pengeluaran Jiangsu MEIDI, di mana pembuatan aliran termasuk acuan suntikan perumahan ABS, ikatan diafragma piezo, pemasangan PCB dengan litar pemacu, dan kimpalan ultrasonik akhir atau pengancing mekanikal kepungan. Stesen ujian automatik kemudian mengukur tahap tekanan bunyi, frekuensi resonans dan arus penggunaan untuk setiap unit di bawah keadaan 12Vp‑p, 3700Hz yang ditentukan.

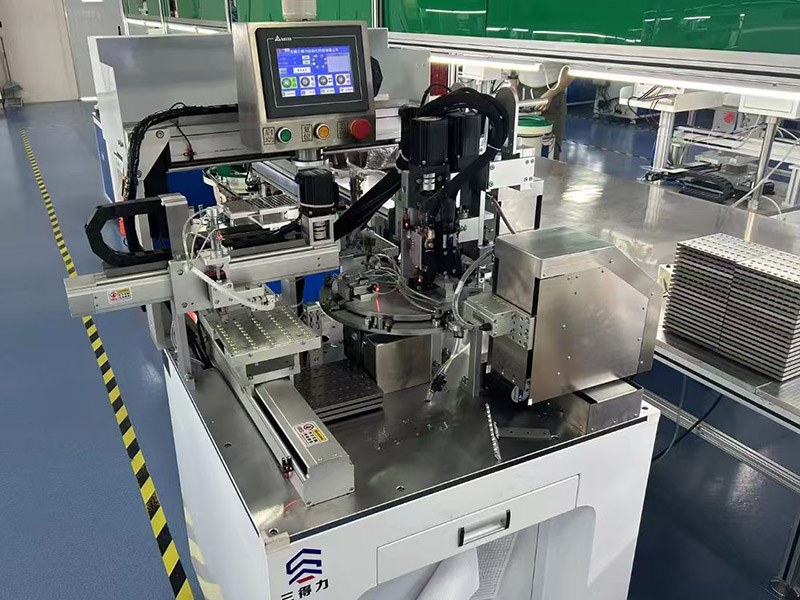

Setiap kumpulan pengeluaran diambil sampel untuk urutan kebolehpercayaan tujuh item: pendedahan kelembapan, storan suhu tinggi, storan suhu rendah, kitaran haba, ujian jatuh, getaran ketahanan, dan rintangan haba pateri. Parameter ujian diselaraskan dengan HND‑2319 Kekerapan 3700Hz dan spesifikasi perumahan 19mm. Ujian ini adalah sebahagian daripada ISO9001 MEIDI sistem kualiti dan direka bentuk untuk mengesahkan kestabilan prestasi di bawah persekitaran tekanan yang biasanya dihadapi dalam penghantaran, penyimpanan dan operasi penggunaan akhir.
Laporan ujian sepuluh sampel untuk model HND‑2319 tersedia. Ujian telah dijalankan dengan gelombang persegi 12Vp‑p pada 3700Hz. Nilai SPL yang diukur berjulat dari 99dB hingga 105dB, semuanya melebihi ≥90dB minimum. Bacaan semasa berjulat dari 5.00mA hingga 5.33mA, iaitu di bawah spesifikasi ≤10mA dalam jadual parameter. Pengukuran kekerapan jatuh antara 3620Hz dan 3780Hz, dalam Tetingkap 3700±500Hz. Pemeriksaan dimensi mengesahkan pematuhan Toleransi reka bentuk Φ23×19mm.
Nota: Pengepala laporan ujian merujuk had semasa ≤15mA, yang berbeza daripada nilai ≤10mA yang dinyatakan dalam jadual parameter produk. Untuk yang betul spesifikasi semasa yang terpakai untuk pesanan anda, hubungi MEIDI dengan anda keperluan. Data sampel menggambarkan pengedaran biasa dan tidak membentuk julat prestasi yang terjamin.
| Sampel | SPL (dB) | Semasa (mA) | Kekerapan (Hz) | Diameter (mm) | Tinggi (mm) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
Kesimpulan: LULUS. Rupa, kekutuban, dan arah pita mematuhi spesifikasi.
1. Beroperasi dengan ketat dalam julat 3–24 VDC. Voltan melebihi ini boleh menyebabkan kerosakan kekal pada litar ayunan dalaman.
2. Produk ini tidak dimeteraikan. Elakkan air, sisa fluks atau kemasukan pelekat melalui port bunyi, yang boleh mengubah tindak balas frekuensi dan mengurangkan output.
3. Pendedahan kepada gas menghakis atau kelembapan yang tinggi boleh merendahkan unsur piezo dan sesentuh tembaga dari semasa ke semasa. Simpan dan kendalikan dalam persekitaran terkawal.
4. Tahap tekanan bunyi bergantung kepada voltan bekalan dan keupayaan arus sumber. Sahkan litar pemacu anda boleh menghantar arus yang mencukupi di bawah beban.
5. Pastikan port akustik hadapan bersih. Halangan, penyekat atau ketat penutup yang dipasang akan mengurangkan SPL dan mengalihkan frekuensi berkesan.
6. Simpan dalam bungkusan kering asal sehingga dipasang untuk mengelakkan kelembapan penyerapan dan pengoksidaan pin.
1. Bagaimanakah HND-2319 berbeza daripada HND-2316 dalam barisan MEIDI?
Buzzer Piezoelektrik Aktif 2319 ditala kepada 3700±500Hz dengan ketinggian perumahan 19mm, manakala HND‑2316 beroperasi pada 3000±500Hz dengan ketinggian 16mm. Kedua-duanya berkongsi diameter 23mm yang sama, penarafan 12VDC, operasi 3–24VDC julat, dan jejak melalui lubang. Perbezaan utama adalah kekerapan jalur dan kelegaan menegak.
2. Apakah kepentingan frekuensi resonans 3700 Hz?
Nada 3700Hz menduduki jalur boleh didengar yang lebih tinggi daripada 3000Hz, menjadikannya persepsi lebih tajam. Ini boleh memberi manfaat dalam persekitaran yang bising atau aplikasi yang berbilang buzzer memerlukan pemisahan frekuensi yang berbeza. Data sapuan kekerapan boleh diberikan atas permintaan.
3. Mengapakah laporan ujian menunjukkan arus ≤15 mA manakala jadual parameter menyatakan ≤10 mA?
Percanggahan antara pengepala laporan ujian (≤15mA) dan produk jadual parameter (≤10mA) adalah ketidakkonsistenan dokumentasi. Sampel yang diukur nilai secara konsisten sekitar 5mA. Hubungi MEIDI untuk mengesahkan yang betul spesifikasi untuk perolehan anda.
4. Apakah kelegaan menegak yang diperlukan untuk HND-2319?
Ketinggian badan ialah 19.0±0.3mm. Ruang tambahan hendaklah dibenarkan untuk penonjolan plumbum melalui lubang dan fillet pateri. mekanikal terperinci lukisan boleh didapati daripada MEIDI.
5. Bolehkah saya menukar HND-2319 kepada jejak HND-2316 sedia ada?
ya. Jarak pin dan corak lubang PCB adalah sama. Satu-satunya fizikal perubahan ialah peningkatan ketinggian 3mm. Sahkan bahawa kandang anda menampung profil yang lebih tinggi sebelum penggantian.
6. Mengapakah laporan ujian menggunakan gelombang persegi untuk buzzer aktif?
HND‑2319 direka bentuk untuk operasi DC dengan ayunan terbina dalam. Gelombang persegi 12Vp‑p ialah keadaan pencirian piawai digunakan dalam laporan ujian. Data prestasi pemacu DC tersedia secara berasingan.
Untuk lembaran data lengkap, lengkung pencirian frekuensi, semasa penjelasan spesifikasi, atau lukisan jejak PCB untuk HND‑2319, hubungi MEIDI dengan butiran permohonan anda. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
