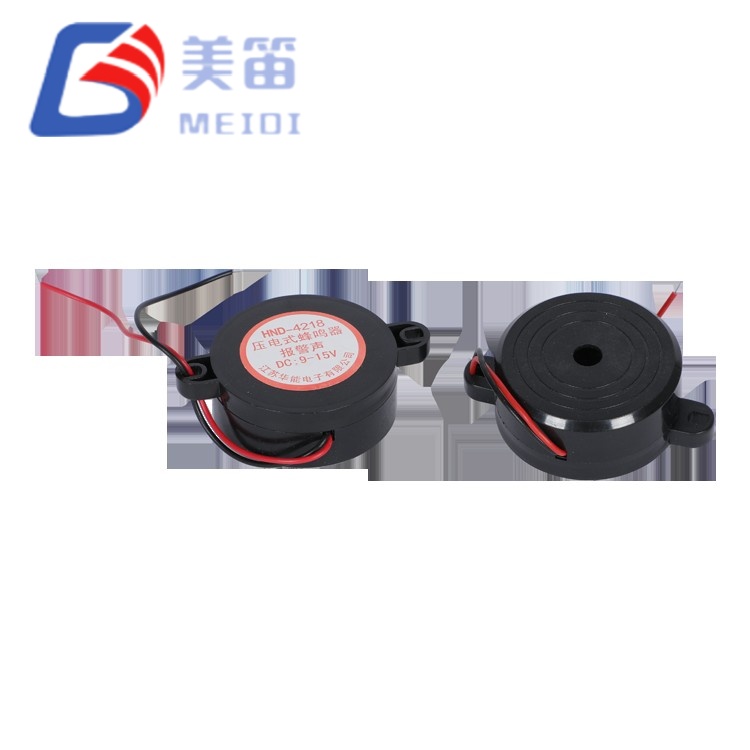

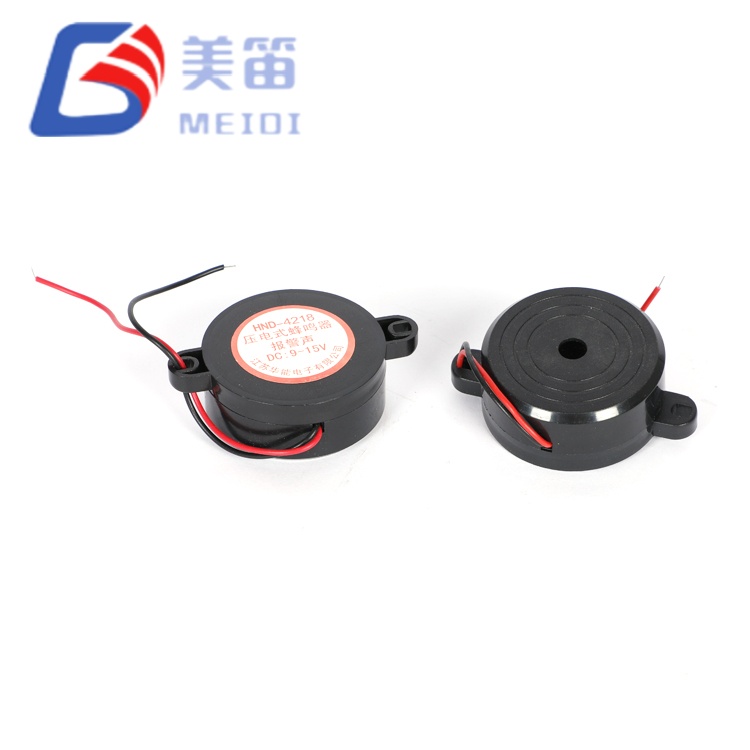

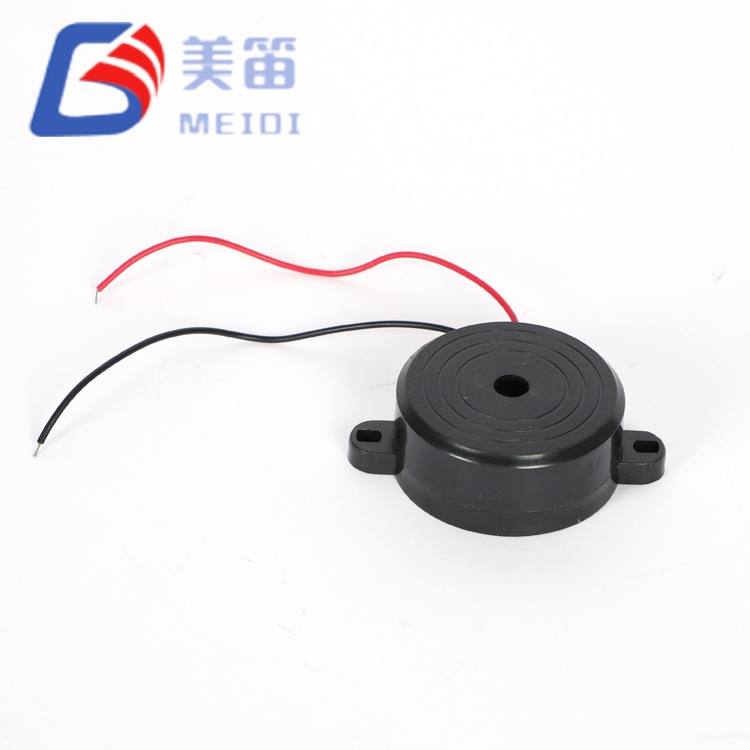

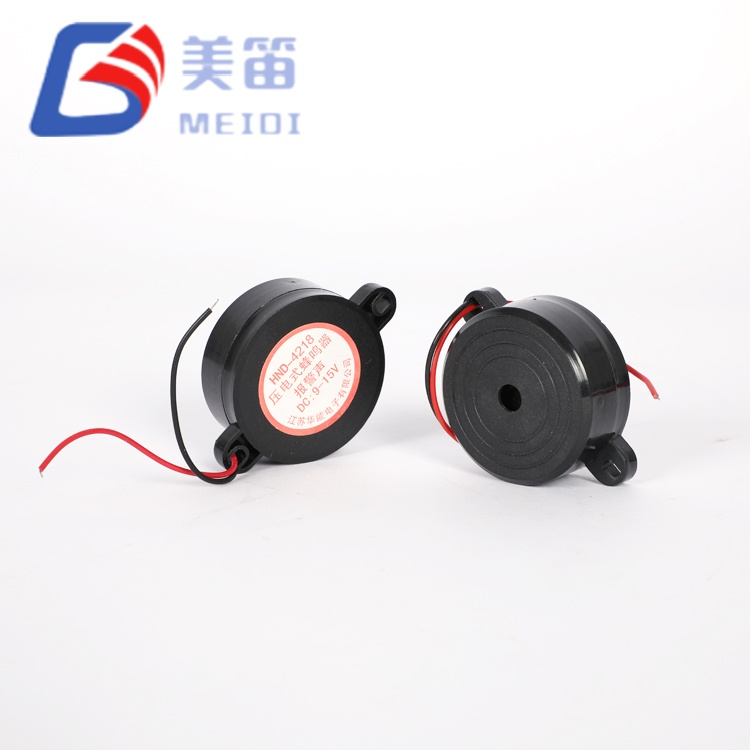

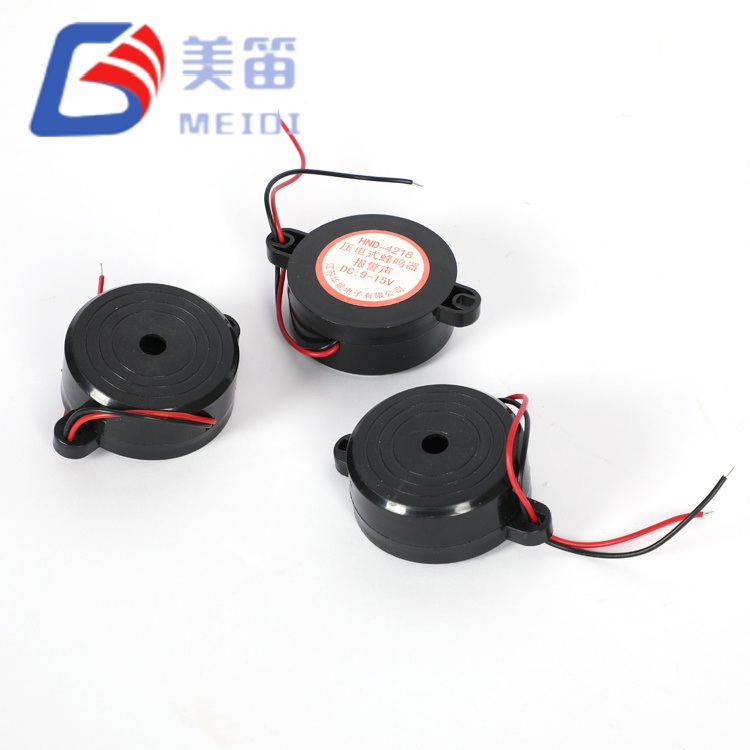

HND-4218 ialah buzzer piezoelektrik aktif berdiameter 42mm dengan litar ayunan terbina dalam, ditempatkan dalam kandang ABS hitam. Menggunakan voltan DC dalam julat 3V hingga 24V secara langsung menjana nada boleh didengar 2800Hz nominal, menghapuskan keperluan untuk sumber isyarat luaran. Permukaan sinaran yang lebih besar, berbanding dengan buzzer kelas 23mm, menyumbang kepada tekanan bunyi tahap sekurang-kurangnya 90dB pada 10cm di bawah keadaan pemanduan berkadar. Komponen lubang telus ini ialah biasanya dipilih untuk panel kawalan industri, penunjuk amaran automotif, peranti perubatan makluman, dan juruhebah sistem keselamatan yang memerlukan nada yang kuat dan konsisten.
Litar ayunan terbina dalam — Voltan DC yang digunakan secara langsung menghasilkan output yang boleh didengar
12 VDC berkadar, 3–24 VDC julat pengendalian
Penggunaan semasa 8 mA setiap spesifikasi
2800 ± 500 Hz frekuensi resonans
Perumah ABS 42 × 18 mm, pelekap melalui lubang
Litar pemacu bersepadu — menerima voltan DC secara terus dan mengeluarkan nada 2800Hz tanpa komponen pengayun luaran
Diafragma 42mm ditempatkan dalam badan ABS yang tegar — menyediakan kawasan pancaran berkesan yang lebih besar daripada buzzer 23mm biasa, menyokong output bunyi yang lebih tinggi dalam pelekap muka terbuka
Julat bekalan yang luas — beroperasi dari 3V hingga 24V DC, sesuai untuk kedua-dua kuasa bateri dan reka bentuk rel voltan perindustrian
Serasi dengan pematerian gelombang (260°C) dan pematerian manual (350°C), sehingga 2–3 terma kitaran mengikut spesifikasi
| Parameter | Nilai | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Aktif Piezoelektrik | — |
| Voltan Ternilai | 12 VDC | — |
| Voltan Kendalian | 3–24 VDC | — |
| Frekuensi Resonans | 2800 ± 500 Hz | — |
| Keluaran Bunyi pada 10 cm | Min 90 dB | 12 Vp‑p gelombang persegi, 2800 Hz, 10 cm (setiap protokol ujian); Nilai SPL pemacu DC tersedia atas permintaan |
| Penggunaan Semasa | 8 mA (jenis) | Diuji pada voltan terkadar; laporan ujian individu mungkin menunjukkan ≤8mA |
| Suhu Operasi | -20 ℃ ~ +80 ℃ | Operasi berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +85 ℃ | Tidak beroperasi |

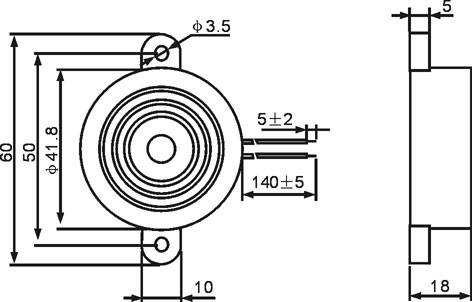

| Dimensi (Dia × H) | 42 × 18 mm | Badan sahaja; had terima lukisan ±0.5mm melainkan dinyatakan sebaliknya |
| Berat badan | 12 g | — |
| Bahan Perumahan | ABS hitam | — |
| Jenis Pemasangan | Melalui-Lubang | Gelombang atau pematerian manual |
| Kaedah | Suhu | Masa | Kitaran Maks |
| Pematerian Gelombang ★ | 260 ± 5 ℃ | 4–6 s | 2–3 |
| Pematerian Manual | 350 ± 10 ℃ | 2–5 s | 2–3 |
★ Proses yang disyorkan untuk pengeluaran volum
Panel kawalan industri dan penunjuk status mesin
Amaran boleh didengar automotif (peringatan tali pinggang keledar, amaran sensor letak kereta)
Penggera peranti perubatan (monitor pesakit, pam infusi)
Juruhebah sistem keselamatan dan penggera kebakaran
Penunjuk kerosakan bekalan kuasa tidak terganggu (UPS).
Paparan maklumat awam dan isyarat boleh didengar kiosk

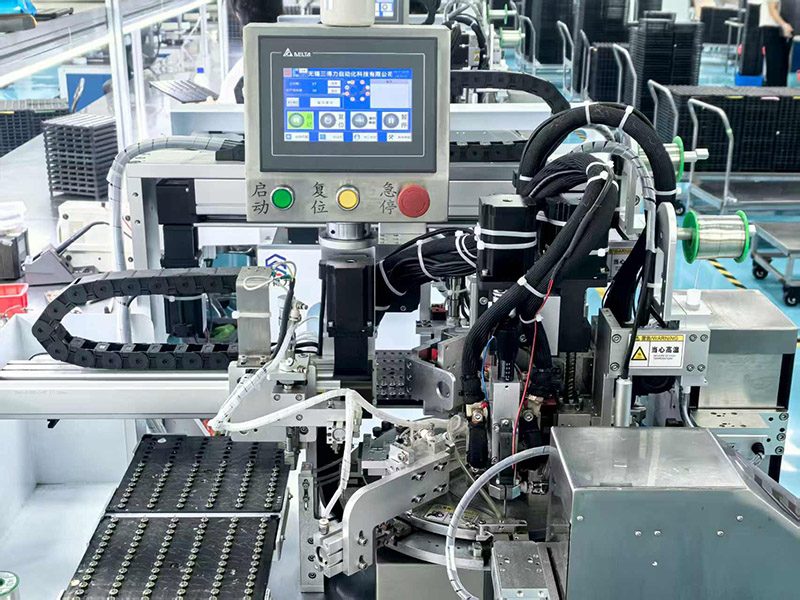

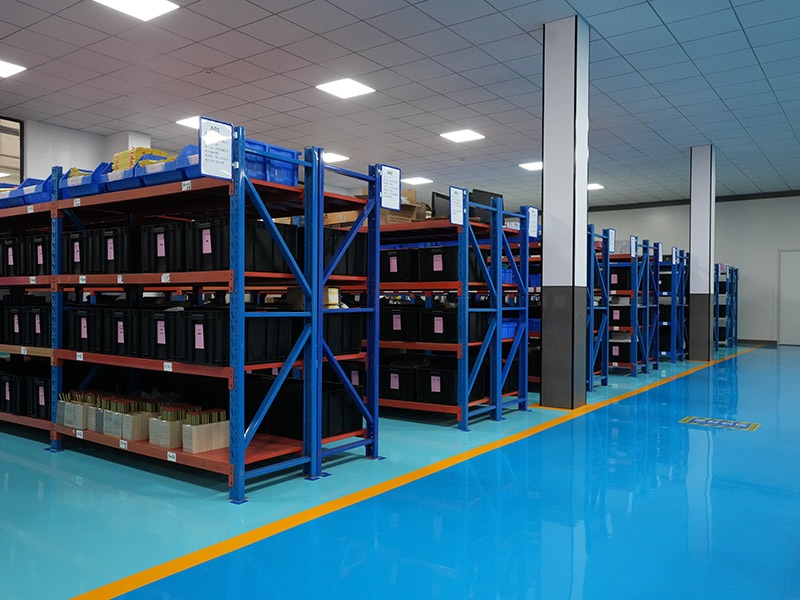

MEIDI mengeluarkan Buzzer Piezoelektrik Aktif 4218 di pangkalan pengeluaran Jiangsunya, yang menempatkan pemasangan automatik talian untuk buzzer piezoelektrik, pengacuan suntikan dalaman untuk perumah ABS dan khusus stesen ujian akustik. Setiap lot pengeluaran menjalani protokol pengesahan kebolehpercayaan yang termasuk pendedahan kelembapan, penyimpanan suhu tinggi/rendah, kitaran haba, ujian jatuh, ketahanan getaran, dan rintangan haba pateri — semuanya dijalankan pada tahap spesifikasi HND‑4218.
Sistem pengurusan kualiti kami beroperasi di bawah ISO9001, dengan pemeriksaan bahan masuk, pemantauan dalam proses, dan 100% ujian akustik akhir sebelum penghantaran. Untuk perolehan volum, kami boleh menyediakan data ujian khusus kelompok, termasuk keluk tindak balas frekuensi SPL dan semasa rekod penggunaan.

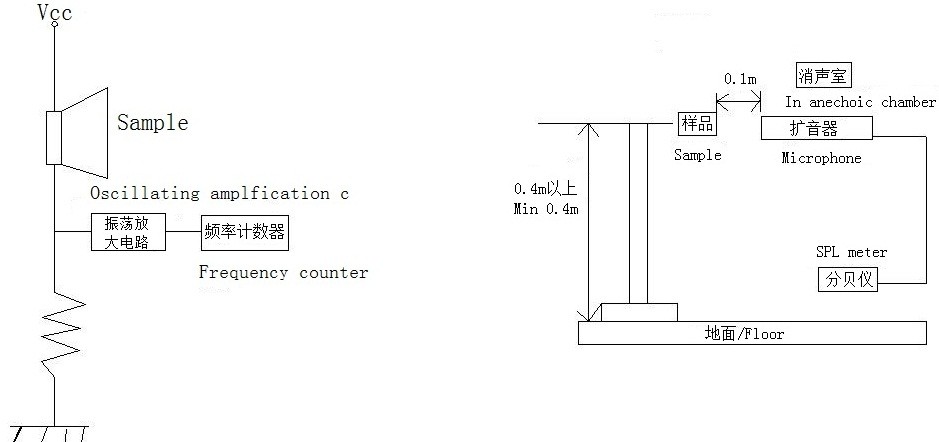

Data berikut menggambarkan spesifikasi HND‑4218. Laporan ujian khusus produk dengan data ukuran sampel tersedia atas permintaan. Protokol ujian menggunakan 12Vp‑p persegi gelombang pada 2800Hz, diukur pada 10cm. Untuk pencirian pemacu DC, sila hubungi MEIDI sokongan kejuruteraan.
| item | Spesifikasi |
| Tahap Tekanan Bunyi | Min 90 dB |
| Kekerapan | 2800 ± 500 Hz |
| semasa | 8 mA (biasa) |
| Dimensi | 42 × 18 mm |
Untuk laporan ujian HND‑4218 yang lengkap atau data ujian kebolehpercayaan, serahkan pertanyaan teknikal.
1. Beroperasi hanya dalam julat 3–24 VDC. Voltan di luar julat ini boleh merosakkan bahagian dalam pengayun atau elemen piezo.
2. Buzzer ini tidak dimeteraikan. Elakkan air, sisa fluks, atau kemasukan pelekat melalui bunyi port, yang boleh mengubah frekuensi dan mengurangkan output.
3. Pendedahan berpanjangan kepada gas menghakis (cth., H₂S, SO₂) atau kelembapan yang tinggi boleh merendahkan sambungan substrat loyang dan elektrod.
4. Tahap tekanan bunyi bergantung kepada voltan bekalan dan keupayaan arus sumber. Sahkan itu litar pemanduan anda boleh menghantar arus yang mencukupi di bawah beban.
5. Pastikan port akustik hadapan bersih daripada halangan. Malah sekatan separa akan mengurangkan SPL dan mengalihkan frekuensi yang dirasakan.
6. Simpan dalam pembungkusan kering asal untuk mengelakkan penyerapan lembapan dan pengoksidaan pin sebelum pematerian.
1. Adakah HND-4218 memerlukan litar pengayun luaran?
Tidak. Buzzer Piezoelektrik Aktif 4218 ialah buzzer piezoelektrik aktif dengan litar ayunan terbina dalam. Menggunakan voltan DC dalam julat terkadar menghasilkan nada 2800Hz yang boleh didengar secara langsung.
2. Apakah voltan minimum di mana buzzer akan beroperasi dengan pasti?

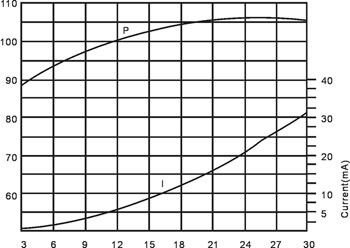

Julat voltan operasi yang ditentukan ialah 3VDC hingga 24VDC. Peranti akan berfungsi pada 3VDC; walau bagaimanapun, tahap tekanan bunyi meningkat dengan voltan yang dikenakan. Untuk prestasi voltan rendah lengkung, hubungi MEIDI untuk data pencirian aplikasi.
3. Bolehkah buzzer ini digunakan dalam persekitaran luar atau dengan kelembapan tinggi?
HND-4218 mempunyai struktur terbuka dan tidak direka untuk kalis air atau kelembapan tinggi aplikasi. Pendedahan kepada lembapan, pemeluwapan atau atmosfera menghakis boleh menyebabkan hanyut prestasi. Untuk pemasangan yang dilindungi alam sekitar, semak nota permohonan atau rujuk MEIDI untuk pilihan pengedap alternatif.
4. Apakah kaedah pematerian yang disyorkan untuk buzzer lubang telus ini?
Penyolderan gelombang pada 260°C selama 4–6 saat adalah kaedah yang disyorkan untuk pengeluaran volum. Pematerian manual pada 350°C selama 2–5 saat juga boleh diterima. Hadkan pendedahan terma kepada 2–3 kitaran seperti yang dinyatakan untuk mengelakkan ubah bentuk perumahan.
5. Adakah frekuensi keluaran tetap, atau adakah ia berbeza dengan voltan?
Pengayun dalaman mengekalkan frekuensi yang stabil berhampiran 2800Hz merentasi operasi julat voltan. Walaupun SPL berbeza dengan voltan dan beban, anjakan frekuensi adalah minimum dalam julat bekalan yang ditetapkan.
6. Mengapakah protokol ujian menggunakan gelombang persegi 12Vp‑p untuk buzzer aktif?
Gelombang persegi 12Vp‑p pada 2800Hz ialah syarat pencirian standard untuk ketekalan spesifikasi. HND-4218 dinilai untuk operasi 12VDC dengan dalaman memandu; Data prestasi DC tersedia atas permintaan.
Untuk meminta lembaran data penuh, lukisan mekanikal, keluk tindak balas frekuensi SPL, atau data ujian kebolehpercayaan untuk HND‑4218, hubungi MEIDI dengan permohonan anda keperluan. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
