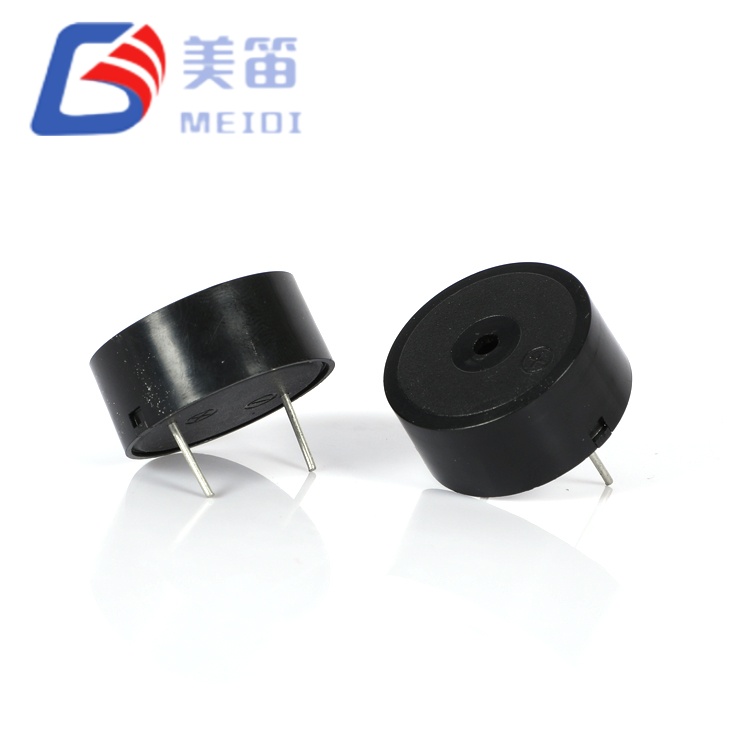

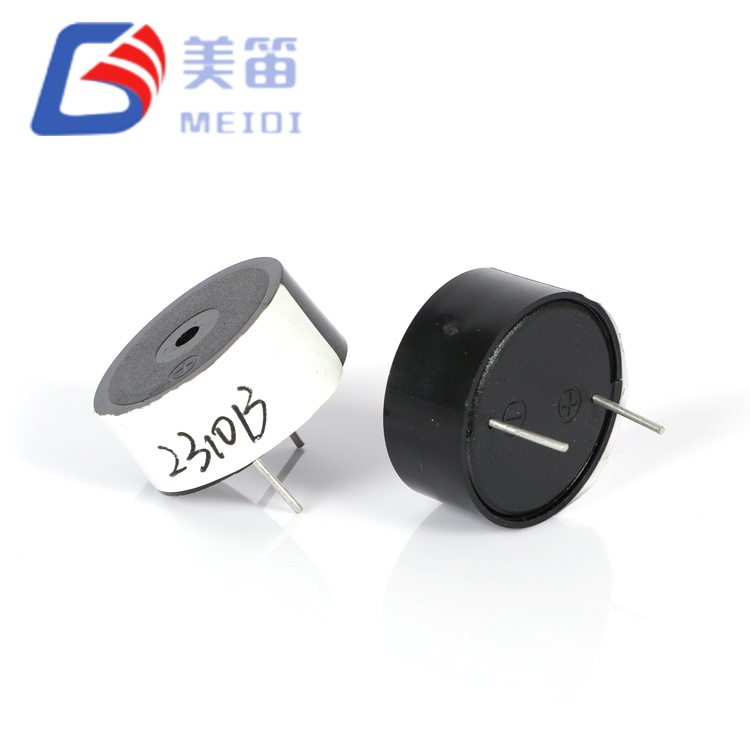

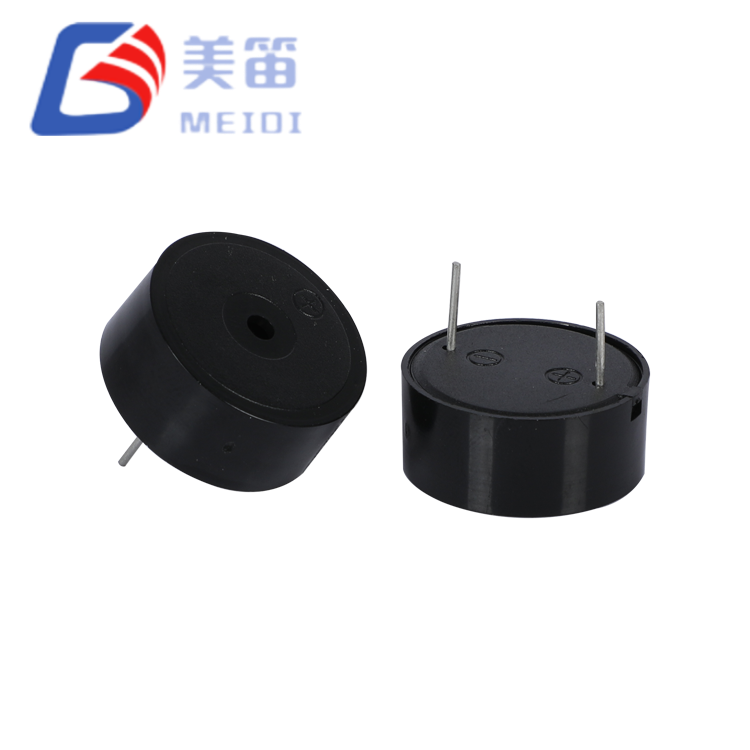

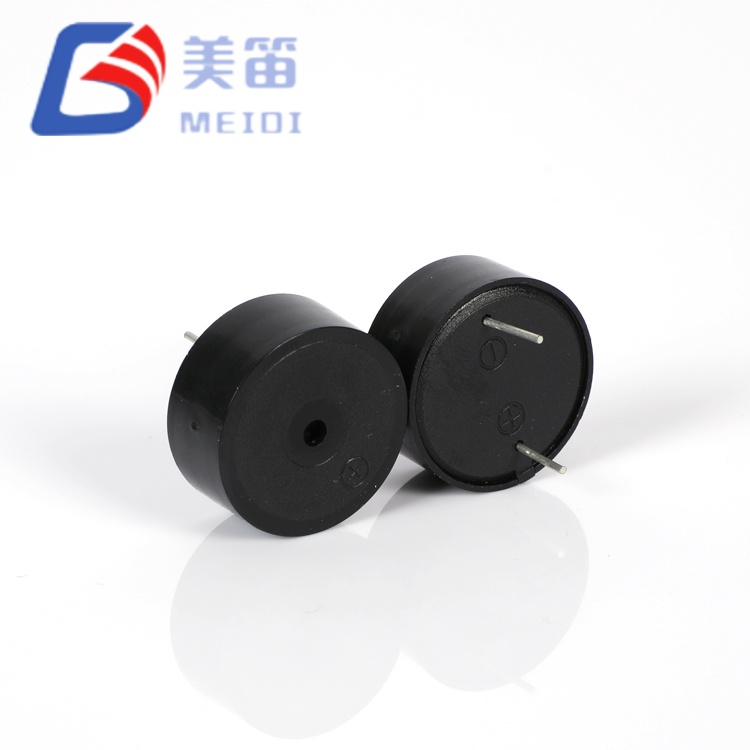

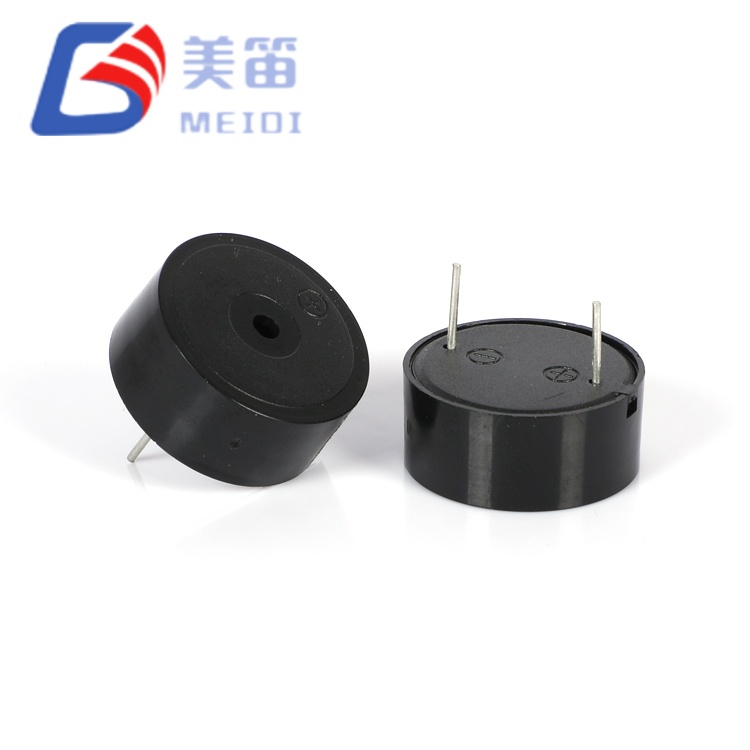

Buzzer Aktif Piezoelektrik Aktif 2310E

Modul Akustik Aktif Piezo Voltan Tinggi untuk Integrasi Bas Industri:

Operasi 12VDC asli dengan julat kelangsungan hidup 3–24V — merangkumi seni bina automotif, perindustrian dan sandaran bateri tanpa penukaran voltan

Litar pengayun terbina dalam — tetapkan nada 3500 Hz semasa penggunaan DC; sifar sumber PWM MCU atau komponen pemacu luaran diperlukan

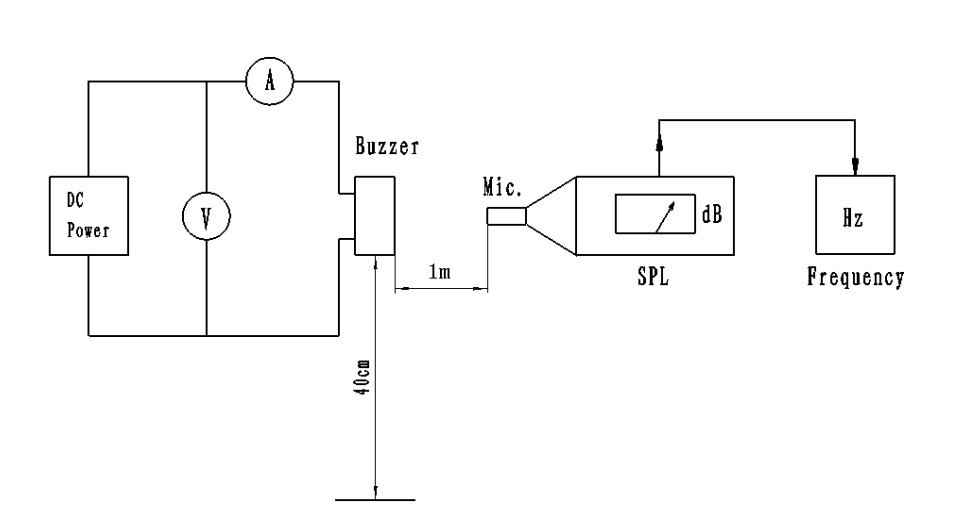

Kecekapan akustik yang luar biasa — kumpulan sampel berukuran 91–94 dB, 6–9 dB melebihi ambang spesifikasi ≥85 dB

Cabutan arus 4 mA ultra-rendah pada 12V — 96% beban kuasa lebih rendah daripada alternatif aktif elektromagnet keluaran setanding

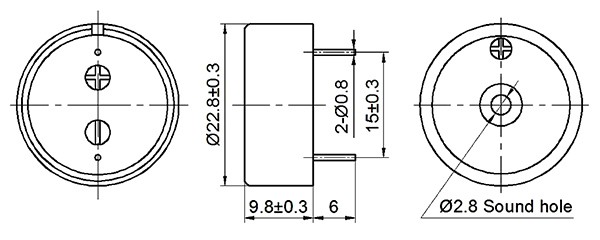

Diafragma piezoelektrik berdiameter 23 mm dengan wayar-plumbum dan telinga pelekap — pemasangan fleksibel untuk pemasangan panel dan aplikasi casis

Perumahan ABS hitam dengan pateri gelombang 260 ℃ dan toleransi kerja semula manual 350 ℃

Aplikasi Biasa

Modul penggera PLC dan HMI industri — petunjuk kerosakan, penyiapan kitaran, dan maklum balas boleh didengar hentian kecemasan pada bas kawalan 12V/24V; sifar EMI mengekalkan ketepatan sensor analog

Sistem aksesori 12V automotif — amaran tali pinggang keledar, isyarat buka pintu dan loceng kunci-masuk; Kemandirian engkol sejuk 3V memastikan pengaktifan yang boleh dipercayai semasa enjin dihidupkan

Unit bekalan kuasa tidak terganggu (UPS) — pengaktifan mod bateri, amaran beban lampau dan amaran penyelenggaraan; Cabutan 4 mA mengekalkan kapasiti bateri sandaran

Pengawal cas suria dan penyongsang — nada kerosakan tatasusunan, isyarat putus sambungan bateri dan pemberitahuan penumpahan beban dalam pemasangan luar grid 12V/24V

Jentera pertanian dan pembinaan — penggera kehadiran operator dan penunjuk kerosakan hidraulik; Had operasi 75 ℃ menampung kedekatan petak enjin

Peralatan perubatan dan makmal — penyiapan kitaran pensterilan, tamat masa penentukuran, dan makluman keadaan ralat; pembinaan piezoelektrik menghapuskan gangguan magnetik dengan instrumentasi sensitif

Soalan Lazim

1. Adakah Buzzer Aktif Piezoelektrik Aktif 2310E memerlukan isyarat pemacu pengayun luaran atau mikropengawal?

Tidak. HND-2310E ialah buzzer aktif serba lengkap. Litar pengayun dalaman menjana isyarat pemacu 3500 Hz apabila menggunakan voltan DC dalam julat 3–24V. Tiada output PWM, penjana gelombang persegi, atau komponen pemasaan diperlukan. Hanya sambungkan plumbum positif ke sumber voltan anda dan plumbum negatif ke tanah (atau transistor pensuisan) untuk menghasilkan output yang boleh didengar.

2. Bagaimanakah julat pengendalian 3–24V mempengaruhi tekanan bunyi dan arus merentasi voltan yang berbeza?

Tekanan bunyi meningkat lebih kurang secara linear dengan voltan dari 3V kepada 12V, mencapai ≥85 dB pada 12V. Di bawah 6V, output mungkin kecil untuk persekitaran yang bising; melebihi 12V, SPL terus meningkat secara sederhana tetapi penggunaan semasa kekal di bawah 4 mA disebabkan oleh beban kapasitif piezoelektrik. Pada 24V, had arus pengayun dalaman untuk melindungi IC pemacu; SPL adalah lebih kurang 3–4 dB di atas penarafan 12V. Untuk prestasi yang konsisten, MEIDI mengesyorkan julat operasi 9–15V.

3. Bolehkah saya menggunakan HND-2310E dalam sistem perindustrian 24V tanpa komponen tambahan?

Ya, secara langsung. Maksimum 24V ialah penarafan operasi berterusan, bukan sekadar had kelangsungan hidup. Pada 24VDC, penggunaan semasa kekal ≤4 mA dan pengayun dalaman mengekalkan output 3500 Hz. Tiada perintang siri, pengapit zener atau pengawal selia diperlukan. Ini membezakan HND-2310E daripada buzzer aktif elektromagnet yang biasanya memerlukan penurunan voltan melebihi maksimum 12V atau 16V mereka.

4. Apakah jangka hayat akustik praktikal di bawah operasi 12V berterusan pada 75 ℃?

Dijangka minimum 5, 000 jam pada ambien 12V dan +75 ℃. Mekanisme haus utama ialah penyahkutuban seramik piezoelektrik di bawah pincang DC yang berterusan dan tegasan terma. Untuk tugas terputus-putus (cth., makluman 2 saat setiap 60 saat), jangka hayat dilanjutkan secara berkadar melebihi 50, 000 jam. Untuk aplikasi penggera berterusan dalam persekitaran suhu tinggi, MEIDI mengesyorkan melaksanakan kitaran tugas 50% (1 saat dihidupkan, 1 saat dimatikan) untuk mengekalkan polarisasi seramik dan memanjangkan hayat melebihi 15, 000 jam.

5. Apakah pilihan pelekap yang disediakan oleh wayar-plumbum dengan konfigurasi telinga pelekap?

HND-2310E menampilkan wayar plumbum yang fleksibel (biasanya 80–100 mm) dengan telinga pelekap disepadukan ke dalam perumah ABS. Konfigurasi ini menyokong:
Pemasangan panel — selamatkan melalui skru M2.5 atau M3 melalui telinga pelekap untuk penunjuk penggera panel hadapan
Lekapan casis — pasang pada bingkai logam atau kurungan dalam aplikasi automotif dan jentera
Pemasangan bersebelahan PCB — laluan mengarah melalui bukaan casis ke blok terminal PCB atau pengepala penyambung, menghapuskan tegasan pematerian PCB langsung
Gantung bebas — petunjuk dengan terminal penyambung untuk penggantian modular dalam peralatan yang boleh diservis
Telinga pelekap memberikan kelegaan ketegangan mekanikal yang bebas daripada sambungan elektrik, mengurangkan keletihan akibat getaran berbanding pelekap pin lubang tembus.
