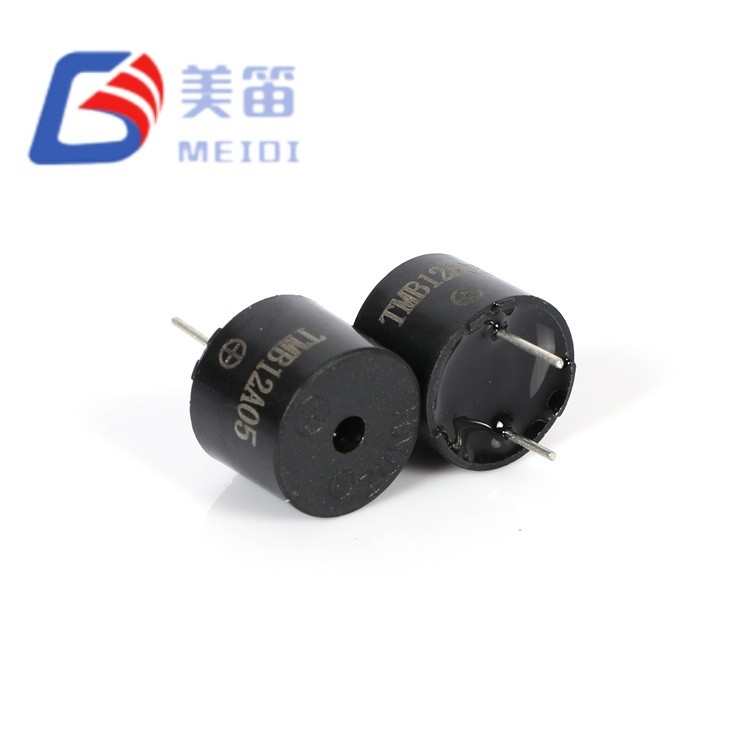

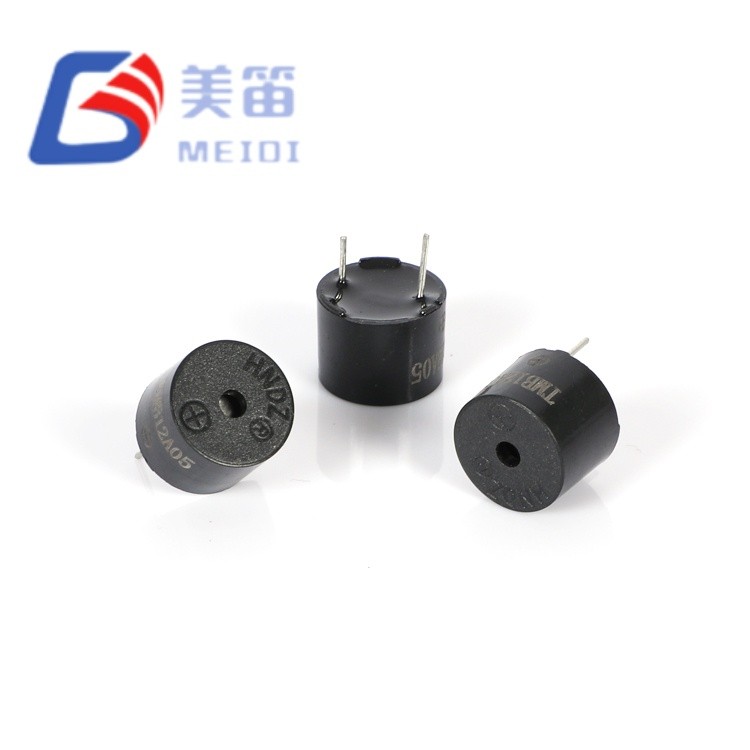

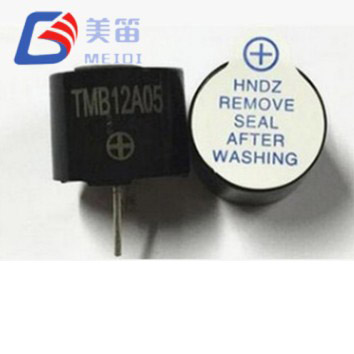

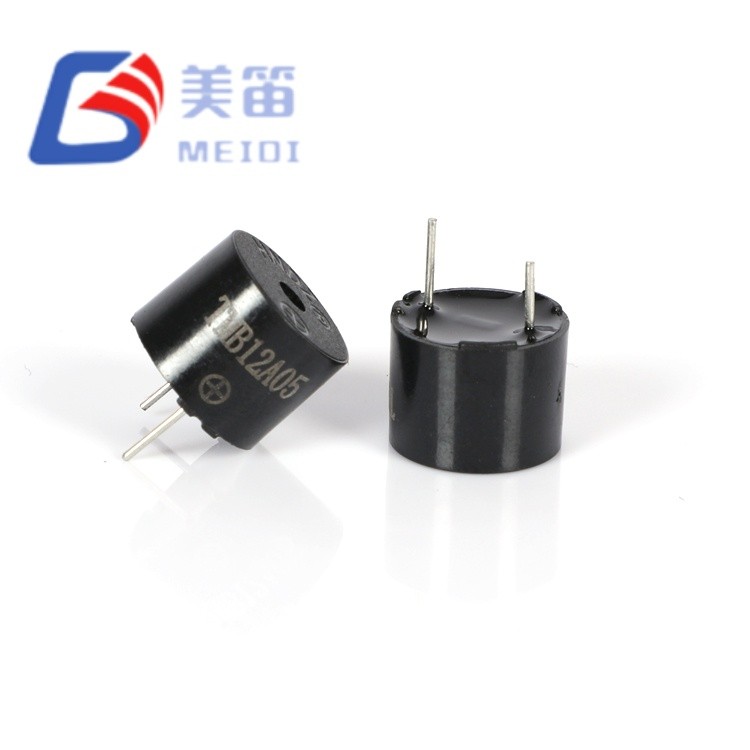

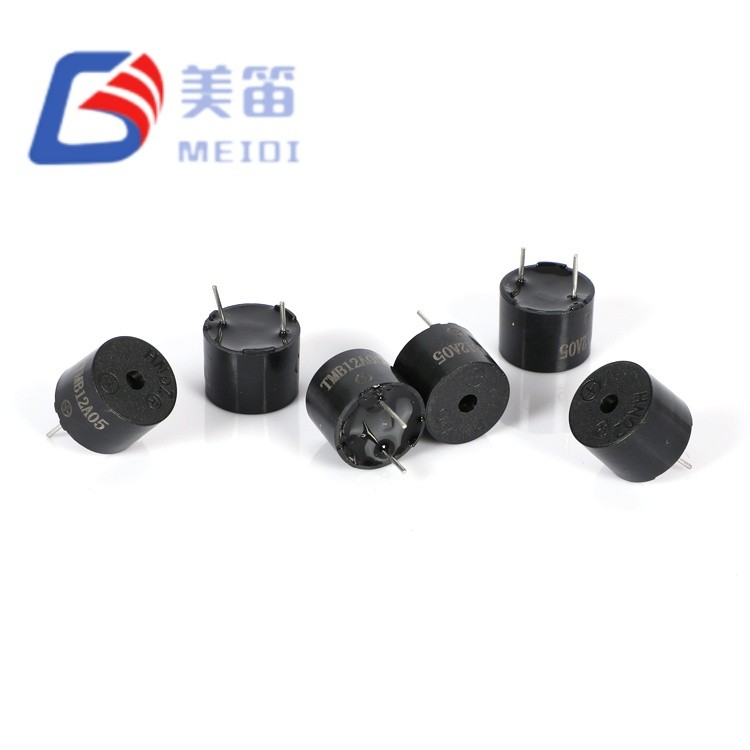

TMB12A03 Buzzer Aktif Elektromagnet

Direkayasa untuk aplikasi yang kebolehdengaran akustik adalah misi kritikal, TMB12A03 menyampaikan tahap tekanan bunyi terukur 96.4–98.7dB daripada jejak 12mm yang padat. Rongga lanjutan 9.5mmnya — yang paling tinggi dalam keluarga buzzer aktif 12mm MEIDI — memaksimumkan kecekapan resonans Helmholtz, menghasilkan nada 2400Hz frekuensi rendah yang mengurangkan bunyi ambien industri tanpa memerlukan seni bina buzzer magnetik yang lebih besar.

Dihasilkan di kemudahan Jiangsu MEIDI, buzzer aktif 5V melalui lubang ini beroperasi pada julat 3–7V, menyokong bas logik 5V, lengkung nyahcas bateri Li-ion dan sistem bateri tanglung 6V tanpa peraturan tambahan. Pengayun bersepadu menghilangkan penjanaan PWM luaran, manakala perumah PBT hitam menahan pematerian gelombang pada 255°C dan operasi berterusan dari -20°C hingga +70°C. Setiap unit menjalani 100% SPL automatik dan pengesahan semasa, dengan data sampel menunjukkan pengelompokan parameter yang ketat (SPL 96.4–98.7dB, semasa 21.8–24.1mA, frekuensi 2400±300Hz).

Persekitaran Aplikasi Utama

Sistem penggera industri berat – amaran berhenti kecemasan, amaran pergerakan kren dan penggera operasi akhbar dalam persekitaran melebihi 85dB hingar ambien di mana kebolehdengaran peraturan mewajibkan SPL yang tinggi

Kabin kenderaan komersial – amaran tali pinggang keledar, amaran pintu terbuka, dan nada kedekatan terbalik dalam trak, bas dan peralatan pembinaan di mana bunyi enjin menutupi buzzer konvensional

Automasi gudang dan logistik – makluman penyiapan pilih, amaran perlanggaran AGV dan isyarat kerosakan penghantar di pusat pengedaran siling tinggi dengan gema akustik yang ketara

Teksi jentera pertanian – melaksanakan amaran kedudukan, penunjuk kerosakan hidraulik, dan amaran aras tangki bijirin dalam traktor dan penuai yang terdedah kepada enjin dan melaksanakan bunyi bising

Sistem keselamatan dan pemindahan awam – pemberitahuan boleh didengar penggera kebakaran, amaran pencerobohan perimeter dan nada pemberitahuan massa dalam bangunan komersial yang memerlukan ambang SPL yang mematuhi kod

Petak enjin marin – penggera pam bilge, amaran kegagalan sistem penyejukan, dan nada kerosakan penjana dalam persekitaran maritim hingar tinggi, kelembapan tinggi

Pembuatan & Jaminan Kualiti – Dari Kilang Kami ke Reka Bentuk Anda

MEIDI mengeluarkan TMB12A03 pada talian pemasangan lubang telus khusus yang dilengkapi dengan peralatan penggulungan, pematerian dan pengkapsulan automatik. Pangkalan pengilangan Jiangsu kami mengikut protokol pengurusan kualiti ISO 9001, dengan pemeriksaan dalam proses pada setiap peringkat kritikal – penggulungan gegelung, pemasangan magnet, penalaan pengayun dan enkapsulasi akhir.

Setiap kumpulan pengeluaran menjalani pengesahan yang ketat:

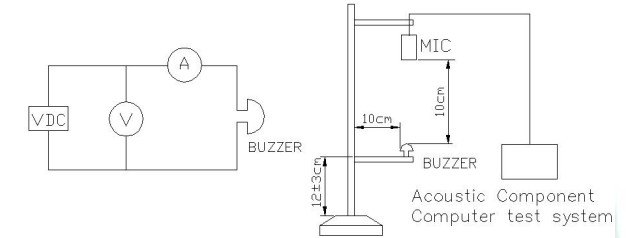

Pengesahan ketekalan akustik – 100% ujian SPL pada voltan terkadar; kumpulan sampel 96.4–98.7dB dengan sebaran tipikal <2dB

Semakan kestabilan kekerapan – persampelan statistik pada 2400Hz ±12.5%; semua sampel dalam 2370–2430Hz

Pengesahan cabutan semasa – maksimum ≤30mA; min sampel 22.9mA dengan sisihan piawai 0.8mA

Penyimpanan suhu tinggi – 48 jam pada +80±2℃; pemulihan parameter penuh selepas penstabilan ambien selama 2 jam

Penyimpanan suhu rendah – 48 jam pada -30±2℃; pengaktifan cold-start yang disahkan pada minimum 3V

Kitaran kejutan terma – 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30‑minit kekal setiap ekstrem

Pengesahan tegasan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, kumulatif 0.5jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)

Rintangan kelembapan – 48 jam pada 50±5℃ / 90–95% RH diikuti dengan pemulihan 2-jam dan pencirian elektrik

Rintangan haba pateri – 250±5℃ selama 10±0.5saat dengan kelegaan 2.0mm badan‑ke‑pateri

Pensijilan yang tersedia: RoHS, REACH dan UL94 V‑0 untuk perumahan PBT. Untuk pemasangan kritikal keselamatan, dokumentasi pematuhan IEC 60950‑1 boleh dibekalkan atas permintaan.

Soalan Lazim Kejuruteraan – Panduan Praktikal untuk Pereka Sistem

S1: Bagaimanakah frekuensi 2400Hz TMB12A03 berbanding dengan alternatif 2700Hz dan 4kHz dalam persekitaran hingar dunia sebenar?

Kekerapan resonan 2400Hz beroperasi di bawah kelompok buzzer elektromagnet biasa pada 2700Hz dan jauh di bawah rantau 4kHz di mana banyak bekalan kuasa pensuisan dan elektronik digital menjana pelepasan. Dalam persekitaran industri dan kenderaan, bunyi ambien daripada kipas penyejuk, pam hidraulik dan harmonik enjin cenderung menumpukan melebihi 3kHz. Frekuensi rendah TMB12A03 sering memberikan kebolehdengaran yang lebih baik dalam tetapan ini kerana ia menduduki jalur spektrum yang kurang sesak. Selain itu, frekuensi yang lebih rendah mempamerkan pancaran arah yang berkurangan, meningkatkan kebolehdengaran luar paksi dalam pemasangan pelan terbuka.

S2: Bolehkah TMB12A03 menggantikan buzzer magnetik lubang telus 16mm atau 23mm dalam reka bentuk sedia ada?

Dalam banyak kes, ya. Output 96.4–98.7dB yang diukur menghampiri atau melebihi daripada buzzer magnetik 16mm biasa (95–100dB) sambil menduduki jejak 12mm yang jauh lebih kecil. Pertimbangan utama ialah pemasangan: TMB12A03 menggunakan jarak pin lubang masuk standard 12mm, yang mungkin tidak sejajar dengan potongan 16mm atau 23mm. Untuk aplikasi pengubahsuaian, MEIDI menyediakan lukisan perbandingan dimensi dan boleh membekalkan penyelesaian pencuci penyesuai untuk pesanan volum. Antara muka elektrik adalah lebih mudah daripada buzzer magnetik – tiada pengayun luaran diperlukan, mengurangkan kiraan komponen dan kos pemasangan.

S3: Apakah jangka hayat akustik praktikal di bawah operasi 5V berterusan pada suhu tinggi?

Pengilang tidak menerbitkan data sepanjang hayat operasi berterusan melebihi keadaan ujian standard (96jam pada 25±10℃ dengan 1/2 gelombang persegi kitaran tugas dan 96jam penyimpanan suhu tinggi pada +85℃). Cabutan arus biasa 21.8–24.1mA berada dalam lingkungan maksimum ≤30mA, meminimumkan pemanasan sendiri. Untuk jangka hayat yang dilanjutkan dalam aplikasi nada berterusan, melaksanakan kitaran tugas (cth., 1saat hidup, 4saat dimatikan) disyorkan. Rongga 9.5mm memberikan jisim haba tambahan berbanding dengan varian berprofil rendah, yang mungkin memperlahankan kenaikan suhu. Untuk anggaran jangka hayat khusus aplikasi, hubungi kejuruteraan kilang dengan voltan pengendalian, kitaran tugas dan profil suhu ambien anda.

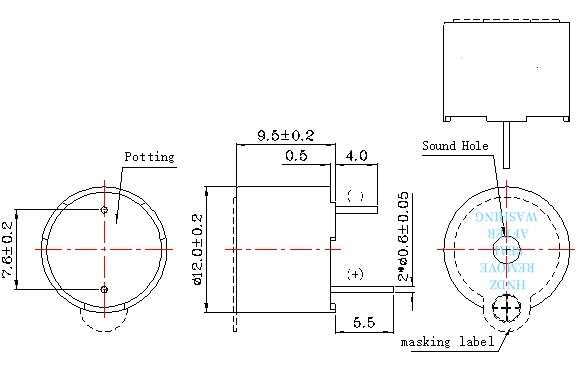

S4: Adakah ketinggian 9.5mm serasi dengan penutup buzzer 12mm standard dan panel hadapan?

Diameter 12.0mm sepadan dengan potongan panel hadapan 12mm standard dan susun atur PCB yang biasa digunakan untuk buzzer lubang. Ketinggian 9.5mm memerlukan kelegaan paksi z tambahan berbanding dengan varian 6.5mm atau 7.5mm – pastikan kandang anda memberikan kelegaan sekurang-kurangnya 11mm di atas PCB untuk menampung komponen dan membenarkan kelegaan pematerian. Untuk aplikasi terhad ketinggian (≤8mm), MEIDI menawarkan model alternatif dengan profil yang lebih rendah. Kami menyediakan fail LANGKAH 3D dan garis panduan penyepaduan lampiran atas permintaan.

S5: Bagaimanakah prestasi TMB12A03 apabila dipacu di bawah 5V, seperti daripada bateri Li‑ion 3.7V?

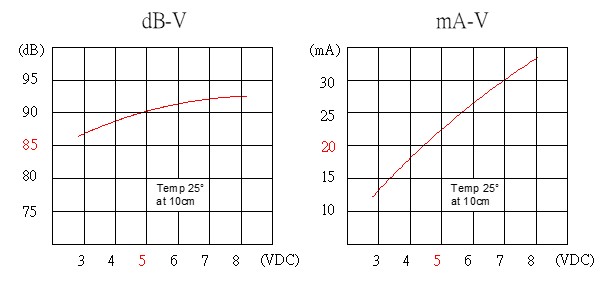

Pada 3.7V, SPL berkurangan daripada rujukan 5V tetapi kekal melebihi spesifikasi ≥85dB – SPL biasa pada 3.7V ialah lebih kurang 88–90dB, berdasarkan data pencirian. Frekuensi 2400Hz kekal stabil merentasi julat 3–7V disebabkan oleh reka bentuk pengayun bersepadu. Untuk aplikasi Li‑ion di mana 3.0V akhir nyahcas masih mesti memberikan output yang boleh didengar, TMB12A03 mengekalkan output berfungsi tanpa litar peningkatan voltan tambahan, menjadikannya sesuai untuk penggera mudah alih berkuasa bateri dan instrumen pegang tangan.

S6: Apakah orientasi pelekap yang disyorkan untuk prestasi akustik maksimum?

TMB12A03 mengeluarkan bunyi terutamanya melalui port akustik teratas. Untuk SPL maksimum, pastikan port tidak terhalang dan menghadap arah pendengaran yang dimaksudkan. Melekap pada bahagian bawah PCB atau dengan port menghadap permukaan pepejal akan melemahkan output. Untuk aplikasi yang memerlukan liputan 360 darjah, pertimbangkan berbilang unit atau permukaan reflektif. Kejuruteraan aplikasi MEIDI boleh menyediakan sokongan simulasi akustik untuk geometri kandang khusus anda.
