Litar pemacu terbina dalam — gunakan voltan DC secara terus; tiada pengayun luaran, pemasa PWM, atau transistor pemacu diperlukan
Seni bina rongga lanjutan 7.5 mm — volum dalaman 15% lebih besar daripada setara 6.5 mm meningkatkan kecekapan resonans Helmholtz dan SPL puncak
Output 89.6–93.2 dB yang disahkan secara empirikal — min sampel 91.5 dB, memberikan SPL 1.1 dB lebih tinggi daripada varian padat pada cabutan arus yang setanding
Julat pengendalian 2–5 V lebar — menjangkau keluk nyahcas Li-ion (3.0–4.2 V), logik terkawal 3.3 V dan toleransi sementara 5 V
Arus ≤30 mA pada 3 V — penukaran tenaga yang cekap daripada geometri rongga lanjutan membolehkan output yang lebih kuat tanpa beban kuasa yang meningkat
Perumahan PBT hitam — dinilai untuk pematerian gelombang 255 °C dan operasi berterusan -20 °C hingga +70 °C
Lekapan Buzzer Elektromagnet 5V PCB menangani kekangan kejuruteraan akustik tertentu: pertukaran antara pelepasan paksi z PCB dan output boleh didengar dalam buzzer aktif melalui lubang. Pada 12.0 × 7.5 mm, buzzer aktif elektromagnet 3V melalui lubang ini menduduki jejak diameter 12 mm yang sama dengan varian 6.5 mm padat sambil menyampaikan tekanan bunyi yang lebih tinggi melalui ruang resonans dalaman yang diperbesarkan.
Ketinggian rongga tambahan 1.0 mm berfungsi sebagai resonator Helmholtz yang dilanjutkan, meningkatkan kecekapan gandingan akustik pada frekuensi operasi 2700 Hz. Data ujian sampel mengesahkan manfaat kejuruteraan ini: HMB1275-03B menghasilkan 89.6–93.2 dB (min 91.5 dB) berbanding 87.0–92.0 dB (min 90.4 dB) daripada setara 6.5 mm — peningkatan kuasa 1.1 dB. purata kira-kira 1 log acoustic. Secara kritikal, keuntungan ini dicapai pada cabutan arus yang setanding (min sampel 22.9 mA lwn. 23.1 mA), menunjukkan kecekapan penukaran elektro-akustik yang unggul dan bukannya hanya meningkatkan input kuasa.
Kelebihan kecekapan ini penting dalam dua konteks: reka bentuk berkuasa bateri di mana setiap milliamp mempengaruhi masa jalan, dan kepungan yang dikekang secara haba yang mengurangkan kehilangan rintangan dalam gegelung diterjemahkan kepada suhu operasi yang lebih rendah dan jangka hayat komponen yang dilanjutkan. Voltan operasi minimum 2 V menyokong senario amaran bateri rendah; maksimum 5 V menampung sistem dengan toleransi pengawal selia yang santai.
Pembinaan lubang telus dengan perumah PBT hitam memastikan pengekalan mekanikal dan kestabilan terma di bawah pematerian gelombang, kerja semula manual dan getaran industri yang mampan. Konfigurasi pin terpolarisasi menghalang ralat pemasangan voltan terbalik dalam persekitaran perkhidmatan medan.
Siri HMB1275 tersedia dalam berbilang voltan dan varian konfigurasi --- 3 V (HMB1275-03B), 5 V dengan pilihan gelang magnet 65 mm atau 95 mm (HMB1275-05B), 5 V dan 12 V versi port bunyi keluar sisi (HMB1275-05C / HMBC / VMBC1275-14) dengan keluaran ≥2275-14 yang dipertingkatkan. (HMB1275-24B) --- semuanya berkongsi jejak 12.0 × 7.5 mm yang sama, perumah PBT hitam, dan platform pemasangan lubang telus untuk susun atur PCB bersatu dan pengurusan rantaian bekalan.
Seni bina rongga 7.5 mm yang dilanjutkan — volum resonator Helmholtz yang diperbesarkan meningkatkan kecekapan akustik pada 2700 Hz tanpa mengembangkan jejak PCB
Keuntungan kecekapan elektro-akustik yang disahkan — min sampel 91.5 dB pada 22.9 mA berbanding 90.4 dB pada 23.1 mA untuk varian 6.5 mm; SPL per miliamp yang lebih tinggi mengurangkan kehabisan bateri
Pengayun terbina dalam dengan toleransi voltan lebar — beroperasi dari 2–5 V tanpa hanyutan frekuensi; output 2700 Hz yang stabil merentasi lengkung nyahcas Li-ion
Pemacu terus arus rendah — ≤30 mA pada 3 V membolehkan sambungan terus MCU GPIO dalam banyak aplikasi, menghapuskan peringkat pemacu luaran
Penambat mekanikal lubang telus — pengekalan plumbum melalui PCB menahan getaran yang berterusan dan kitaran haba lebih baik daripada alternatif pemasangan permukaan
Perumah PBT tahan pembaikan — dinilai untuk puncak pematerian gelombang 255 °C dan pematerian manual 360 °C; mengekalkan kestabilan dimensi merentas julat operasi penuh
| Parameter | Nilai | Nota |
| Voltan Ternilai | 3 V (DC) | Titik operasi nominal |
| Voltan Kendalian | 2 – 5 V (DC) | Julat fungsi berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3 V, medan bebas; julat sampel 89.6–93.2 dB |
| Frekuensi Resonans | 2700 ± 300 Hz | Ditetapkan oleh pengayun dalaman |
| Arus Operasi | ≤ 30 mA | Pada 3 V; julat sampel 21.3–24.6 mA |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

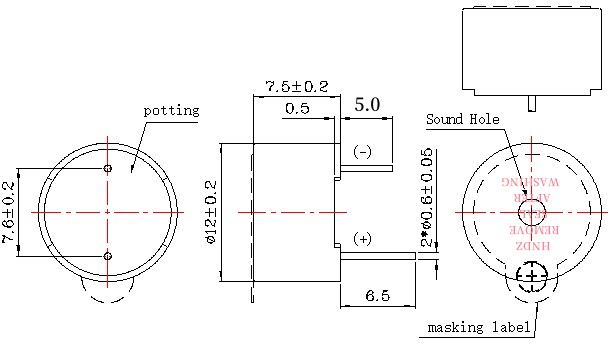

| Dimensi (Dia × H) | 12.0 × 7.5 mm | Badan sahaja; Rongga lanjutan 7.5 mm |
| Berat badan | 1.7 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V-0 berkadar |
| Jenis Pemasangan | Lubang tembus | Penyolderan gelombang / manual |
| Suhu pematerian (gelombang) | 255 ± 15 ℃ | 4–6 saat, disyorkan |
| Suhu pematerian (Manual) | 360 ± 10 ℃ | 2–5 saat, disyorkan |
| Suhu pematerian (aliran semula) | 245 ± 15 ℃ | 180 ℃ panaskan 40–70 s; 245 ℃ 3 s; maks 3 pas |
Mount PCB Buzzer Elektromagnet 5V berkongsi parameter elektrik yang sama dengan HMB1206-03 (julat operasi 3 V, 2--5 V, ≤30 mA, 2700 Hz), dengan ketinggian rongga 7.5 mm yang dilanjutkan memberikan jaminan spesifikasi ≥85 dB yang sama. Untuk data sampel yang diukur dalam persekitaran aplikasi khusus anda, hubungi kejuruteraan aplikasi kilang:
| Metrik | HMB1206-03 (6.5 mm) | HMB1275-03B (7.5 mm) | Penambahbaikan |
| Contoh Julat SPL | 87.0–92.0 dB | 89.6–93.2 dB | +2.6 dB maks, +1.2 dB min |
| Contoh Min SPL | 90.4 dB | 91.5 dB | +1.1 dB |
| Contoh Julat Semasa | 21.5–25.0 mA | 21.3–24.6 mA | Setanding |
| Contoh Min Semasa | 23.1 mA | 22.9 mA | -0.2 mA |
| Kecekapan Akustik (dB/mA) | 3.91 | 3.99 | +2.0% |
Peningkatan 1.1 dB SPL pada sedutan arus setara menunjukkan bahawa ketinggian rongga yang dilanjutkan meningkatkan rintangan sinaran akustik — gandingan antara diafragma bergetar dan udara sekeliling — dan bukannya hanya meningkatkan pengembaraan diafragma. Ini adalah hasil kejuruteraan pilihan: output yang lebih tinggi tanpa peningkatan penggunaan kuasa atau pemanasan gegelung.
Bagi pereka bentuk sistem, keuntungan kecekapan ini diterjemahkan kepada:
Hayat bateri yang lebih lama dalam aplikasi mudah alih (kenyaringan yang dirasakan sama, purata arus yang lebih rendah)
Mengurangkan tegasan haba pada gegelung dan litar pengayun (kehilangan rintangan yang lebih rendah)
Margin reka bentuk yang lebih besar — maksimum 93.2 dB memberikan ruang kepala 8.2 dB melebihi spesifikasi ≥85 dB, menampung kendur voltan, penuaan dan halangan akustik
Sistem pengurusan gudang — makluman penyiapan pilih, pengesahan imbasan inventori dan amaran kedekatan forklift dalam persekitaran siling tinggi di mana jarak penyebaran bunyi penting
Peralatan sisi katil perubatan — penggera pam infusi, nada sistem panggilan pesakit, dan amaran kerosakan ventilator di mana kejelasan tona mesti mengurangkan bunyi ambien klinikal
Perkakas dapur komersial — pemasa ketuhar, isyarat akhir kitaran mesin basuh pinggan mangkuk dan penggera ambang penyejukan dalam persekitaran reflektif akustik
Automasi pertanian — amaran iklim rumah hijau, nada kerosakan sistem pengairan dan pemberitahuan pemasa makanan ternakan dalam tetapan udara terbuka atau kandang
Instrumen ujian dan pengukuran — nada kesinambungan multimeter, amaran pencetus osiloskop dan amaran had bekalan kuasa pada persediaan atas bangku yang sesak
| Kekangan Reka Bentuk | Penyelesaian Padat 6.5 mm | Penyelesaian Lanjutan 7.5 mm |
| Kelegaan paksi z PCB ≤ 7.0 mm | Diperlukan; tiada alternatif | Boleh melebihi sampul surat |
| Output akustik maksimum daripada jejak 12 mm | Terhad oleh isipadu rongga | +1.1 dB min SPL melalui resonator yang diperbesarkan |
| Masa jalan bateri kritikal | Arus yang lebih tinggi untuk SPL yang setara | SPL yang sama, arus lebih rendah — atau lebih kuat pada arus yang sama |
| Kepungan tertutup terma | Pemanasan gegelung pekat | Mengurangkan kehilangan rintangan suhu operasi yang lebih rendah |
| Penuaan dan margin penurunan voltan | ketat; spesifikasi minimum | 8.2 dB ruang kepala melebihi ≥85 dB minimum |
Ketinggian 7.5 mm kekal serasi dengan kebanyakan penutup standard dan tidak mengganggu konfigurasi pek bateri, paparan atau perisai biasa yang disusun di atas PCB. Untuk reka bentuk dengan output 6.5 mm adalah marginal, HMB1275-03B menyediakan laluan naik taraf akustik yang tidak memerlukan pengubahsuaian jejak atau reka letak — hanya kelegaan paksi z tambahan.
MEIDI mengeluarkan Lekapan PCB Buzzer Elektromagnet 5V pada talian pemasangan lubang telus khusus dengan ujian elektrik automatik dan pengesahan akustik 100%. Setiap kumpulan pengeluaran mengalami:
Pengesahan ketekalan akustik — 100% ujian SPL pada voltan terkadar; kumpulan sampel 89.6–93.2 dB dengan jumlah penyebaran 1.7 dB
Semakan kestabilan kekerapan — persampelan statistik pada 2700 Hz ±11%; julat sampel 2690–2721 Hz
Pengesahan cabutan semasa — maksimum ≤30 mA; min sampel 22.9 mA dengan penyebaran 3.3 mA
Hayat operasi suhu tinggi — 1, 000 jam pada +70 ℃ dengan pemantauan SPL berterusan
Berbasikal kejutan terma — 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30 minit kekal setiap ekstrem
Kebolehpaterian setiap J-STD-002 — kategori 3, baki pembasahan 260 ℃
Pensijilan Tersedia: RoHS, REACH, UL94 V-0 (bahan perumahan). Laporan pematuhan IEC 60950-1 tersedia atas permintaan untuk perolehan volum.
S1: Bagaimanakah HMB1275-03B dibandingkan dengan HMB1206-03 dalam aplikasi yang sama?
HMB1275-03B ialah peningkatan akustik terus kepada HMB1206-03. Kedua-duanya berkongsi parameter elektrik yang sama (julat 3 V, 2–5 V, ≤30 mA, 2700 Hz) dan jejak diameter 12.0 mm. Ketinggian rongga 7.5 mm memberikan 1.1 dB min SPL yang lebih tinggi (91.5 dB lwn. 90.4 dB) pada tarikan arus yang lebih rendah sedikit (22.9 mA lwn. 23.1 mA). Pemilihan bergantung pada kelegaan paksi z: jika 7.5 mm muat di dalam kepungan, HMB1275-03B memberikan kecekapan akustik yang unggul dengan jejak sifar atau reka bentuk semula litar.
S2: Adakah ketinggian 7.5 mm serasi dengan penutup buzzer 12 mm standard?
ya. Diameter 12.0 mm sepadan dengan potongan panel hadapan standard industri dan susun atur PCB untuk buzzer lubang telus 12 mm. Ketinggian 7.5 mm berada dalam sampul pelepasan kebanyakan penutup yang direka untuk buzzer 9–12 mm. Untuk aplikasi terhad ketinggian (≤7.0 mm), HMB1206-03 (6.5 mm) hendaklah dinilai sebaliknya.
S3: Apakah voltan operasi yang disyorkan untuk kegunaan industri berterusan?
Untuk kestabilan akustik yang optimum dan jangka hayat gegelung, kendalikan pada atau hampir pada nilai 3 V. Walaupun julat 2--5 V memastikan operasi berfungsi merentasi lengkung nyahcas bateri dan toleransi pengawal selia, operasi berterusan pada had atas 5 V meningkatkan tekanan terma gegelung. Untuk aplikasi nada berterusan 24/7, pengurusan terma kepungan perlu dinilai untuk mengelakkan pengumpulan haba di sekeliling buzzer.
S4: Apakah SPL yang boleh dijangkakan dalam penggunaan sebenar?
Lembaran data menjamin tekanan bunyi minimum ≥85 dB pada 3 VDC dan 10 cm dalam medan bebas. Pengukuran kelompok sampel mengesahkan output sehingga 93.2 dB di bawah keadaan ujian standard, memberikan margin reka bentuk melebihi spesifikasi minimum. SPL dalam sistem sebenar bergantung pada orientasi pelekap, pemuatan akustik penutup, kestabilan voltan dan sebarang jeriji pelindung atau pelindung habuk. Untuk anggaran SPL khusus aplikasi, hubungi kejuruteraan aplikasi kilang dengan butiran kandang anda.
S5: Adakah konfigurasi tersuai tersedia untuk pesanan volum OEM?
Hubungi Jualan Perindustrian MEIDI untuk membincangkan keperluan tersuai termasuk geometri rongga alternatif, konfigurasi pembentukan plumbum, pengubahsuaian pic pin dan pengekodan warna perumahan. Kuantiti pesanan minimum dan masa pendahuluan berbeza mengikut kerumitan pengubahsuaian; serahkan permintaan konfigurasi OEM untuk sebut harga dan penilaian kebolehlaksanaan.
Untuk harga volum, konfigurasi rongga tersuai, laporan pencirian SPL atau penyepaduan ke dalam reka bentuk kepungan anda, hubungi Jualan Industri MEIDI. Sampel kejuruteraan tersedia untuk penilaian akustik dalam persekitaran sasaran anda.
Kejuruteraan aplikasi MEIDI lazimnya menjawab pertanyaan teknikal dalam satu hari perniagaan dengan nota litar pemacu, garis panduan penyepaduan kandang dan harga volum.
