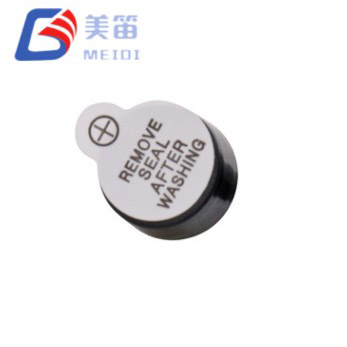

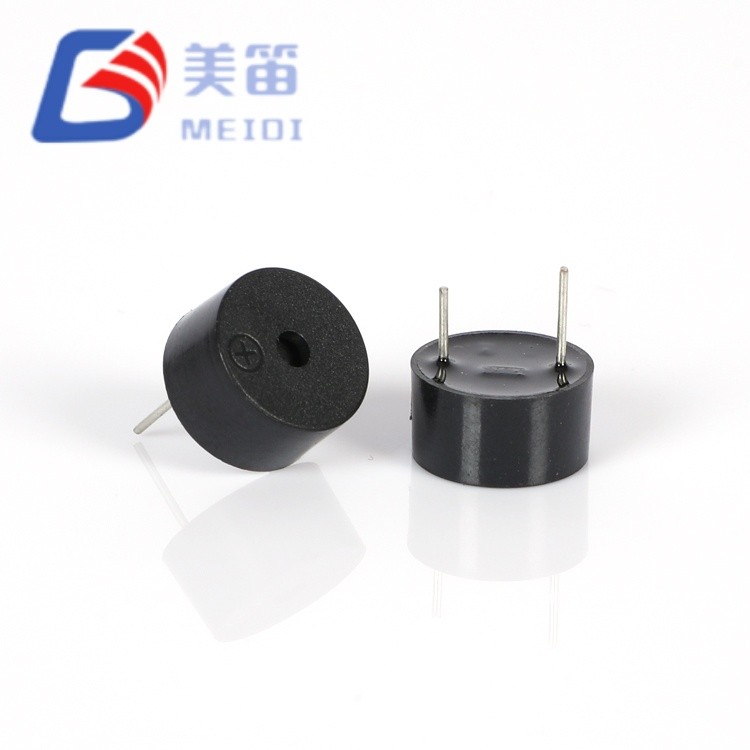

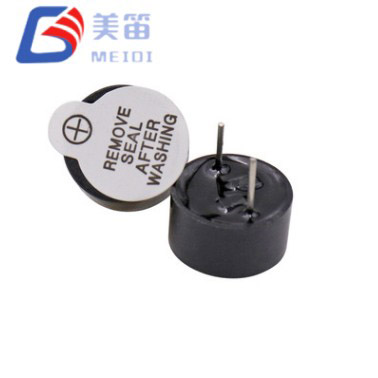

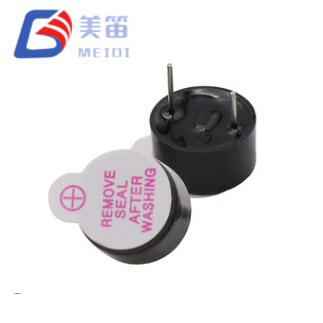

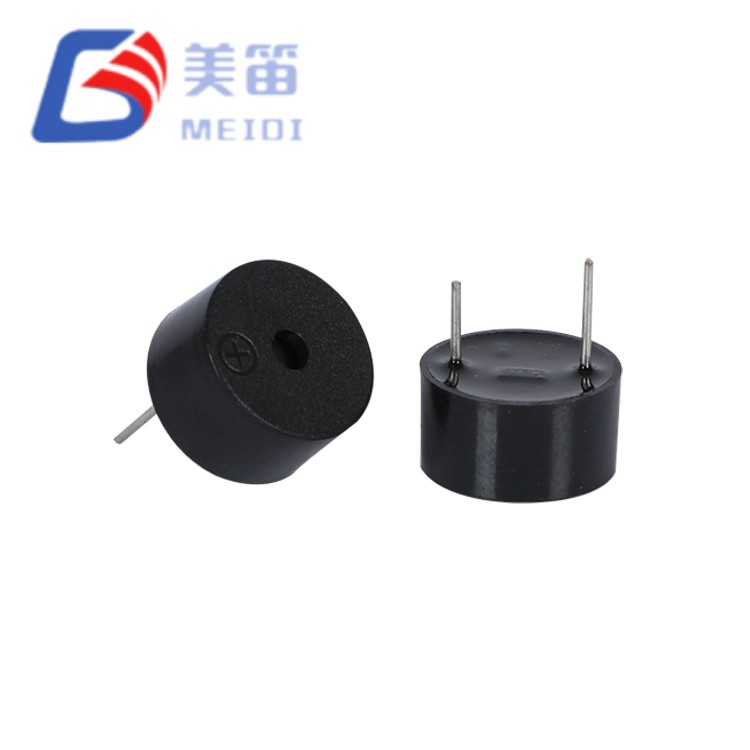

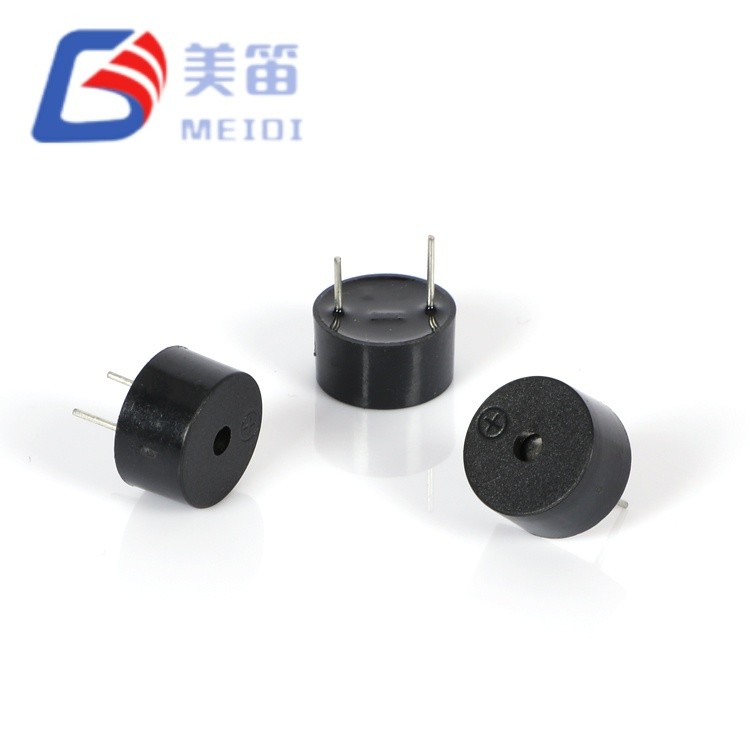

Direka untuk kawalan perindustrian, penggera jentera dan sistem elektronik lasak, buzzer aktif lubang tembus ini menyampaikan nada amaran ≥85 dB yang menembusi pada 2700 Hz dengan pengayun terbina dalam. Keserasian voltan lebar 2‑5 V menyokong pemacu DC terus daripada rel logik 3.3 V, bateri Li‑ion dan sistem toleransi 5 V tanpa PWM luaran atau transistor pemacu.
Dikilangkan oleh MEIDI di kemudahan Jiangsu kami, HMB1206‑03 mendapat manfaat daripada lebih sedekad kepakaran kejuruteraan buzzer elektromagnet. Setiap unit menjalani 100% ujian akustik dan elektrik automatik, memastikan prestasi yang konsisten merentas pengeluaran volum tinggi. Perumahan PBT hitam menahan puncak pematerian gelombang sehingga 255 °C dan operasi berterusan dari -20 °C hingga +70 °C, menjadikannya pilihan yang boleh dipercayai untuk automasi kilang, pengagihan kuasa dan aplikasi peralatan berat.
Lekapan PCB Buzzer Elektromagnet 3V direka bentuk untuk panel kawalan industri, sistem penggera jentera, dan elektronik lasak di mana pelekap melalui lubang memberikan kestabilan mekanikal yang unggul berbanding alternatif pemasangan permukaan. Litar pengayun bersepadu menjana nada 2700 Hz tetap pada ≥85 dB apabila aplikasi DC dalam 2–5 V, menghapuskan keperluan untuk komponen pemacu luaran dalam persekitaran elektrik yang bising.
Diameter 12.0 mm dengan ketinggian 6.5 mm menduduki tapak lubang telus bersaiz sederhana yang mengimbangi output akustik dengan kekangan ketumpatan PCB. Buzzer aktif elektromagnet 3V lubang telus ini amat sesuai untuk pengubahsuaian peralatan lama di mana potongan buzzer 12 mm dan corak lubang telah pun diwujudkan, serta reka bentuk baharu dalam pemasangan industri berat, pengangkutan dan luaran yang kebolehpercayaan mekanikal jangka panjang tidak boleh dirunding.
Tidak seperti buzzer pasif yang memerlukan penjanaan PWM luaran dan litar pemacu, reka bentuk ayunan sendiri HMB1206-03 membebaskan sumber pemasa mikropengawal dan mengurangkan kerumitan perisian tegar. Voltan operasi minimum 2 V menyokong senario amaran bateri rendah di mana voltan bekalan telah merosot di bawah nominal, manakala maksimum 5 V menampung sistem dengan toleransi pengawal selia yang santai atau keadaan voltan lampau sementara.
Pembinaan lubang telus memastikan pengekalan PCB yang selamat di bawah getaran, kejutan dan pengembangan haba yang mampan. Perumahan PBT hitam menahan ubah bentuk semasa pematerian gelombang dan mengekalkan kestabilan dimensi merentas julat operasi penuh. Pada 1.7 g, jisim menyumbang kepada redaman mekanikal yang mengurangkan kesan mikrofonik di bawah keadaan getaran yang biasa dalam jentera perindustrian.
Pemasangan lubang melalui tahan getaran — penambat mekanikal selamat pada PCB FR4 1.6–2.0 mm, pembentukan plumbum menyerap pengembangan haba dan kejutan mekanikal
Pengayun terbina dalam dengan toleransi voltan lebar — beroperasi dari 2–5 V tanpa hanyutan frekuensi; output 2700 Hz yang stabil merentasi lengkung nyahcas bateri
Pemacu terus arus rendah — ≤30 mA pada 3 V membolehkan sambungan terus MCU GPIO dalam banyak aplikasi, menghapuskan transistor luaran atau IC pemacu
Perumah PBT suhu tinggi — dinilai untuk puncak pematerian gelombang 255 °C dan pematerian manual 360 °C; tiada ubah bentuk atau degradasi akustik
Menembusi nada frekuensi rendah — 2700 Hz dioptimumkan untuk kepekaan pendengaran manusia sambil mengelakkan jalur hingar 4 kHz di mana peralatan industri menumpukan gangguan
Konfigurasi pin terpolarisasi — menghalang ralat pemasangan voltan terbalik; serasi dengan penyambung terkutub standard dan pengepala berkunci
| Parameter | Nilai | Nota |
| Voltan Ternilai | 3 V (DC) | Titik operasi nominal |
| Voltan Kendalian | 2 – 5 V (DC) | Julat fungsi berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3 V, medan bebas |
| Frekuensi Resonans | 2700 ± 300 Hz | Ditetapkan oleh pengayun dalaman |
| Arus Operasi | ≤ 30 mA | Pada 3 V |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

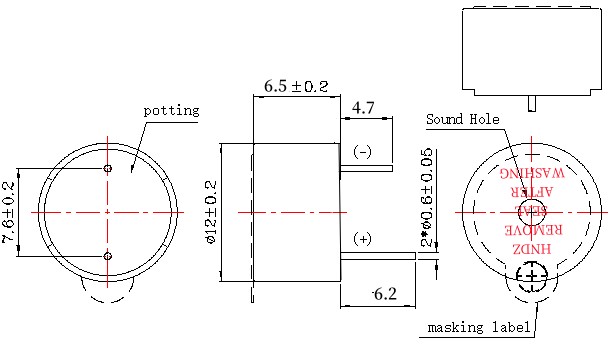

| Dimensi (Dia × H) | 12.0 × 6.5 mm | Badan sahaja |
| Berat badan | 1.7 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V-0 berkadar |
| Jenis Pemasangan | Lubang tembus | Penyolderan gelombang / manual |
| Suhu pematerian (gelombang) | 255 ± 15 ℃ | 4–6 saat, disyorkan |
| Suhu pematerian (Manual) | 360 ± 10 ℃ | 2–5 saat, disyorkan |
| Suhu pematerian (aliran semula) | 245 ± 15 ℃ | 180 ℃ panaskan 40–70 s; 245 ℃ 3 s; maks 3 pas |
| Tekanan Persekitaran | Kerentanan SMD | Kelebihan Lubang Melalui |
| Getaran mekanikal | Keletihan sendi pateri, detasmen komponen di bawah getaran 5G+ yang berterusan | Plumbum membentuk penambat mekanikal melalui PCB, mengedarkan tekanan merentasi ketebalan papan |
| Berbasikal haba | CTE tidak padan antara substrat seramik dan FR4 menyebabkan keretakan mikro | Plumbum yang patuh menyerap pengembangan haba berbeza antara komponen dan papan |
| Pembaikan dan perkhidmatan lapangan | Penyahpaterian berisiko kerosakan pad, pengangkatan surih dan penembusan lapisan | Penyingkiran satu titik dengan trauma papan minimum; pad lubang tembus secara mekanikalnya teguh |
| Transien arus tinggi | Arus tertumpu dalam fillet pateri kecil menjana pemanasan setempat | Keratan rentas plumbum yang lebih besar mengagihkan arus dan mengurangkan kehilangan rintangan |
| Keserasian papan warisan | Ketakpadanan jejak SMD memerlukan reka bentuk semula PCB | Diameter standard 12 mm serasi dengan potongan panel hadapan sedia ada dan corak lubang |
Jisim 1.7 g HMB1206-03 menyumbang kepada kestabilan inersia yang menentang kesan mikrofonik yang disebabkan oleh getaran. Kawasan diafragma yang lebih besar yang didayakan oleh perumah 12 mm menjana SPL yang lebih tinggi dengan tarikan arus yang lebih rendah bagi setiap desibel, meningkatkan kecekapan elektrik dalam aplikasi berkuasa bateri.
PLC dan panel kawalan industri — penggera kerosakan, maklum balas boleh didengar berhenti kecemasan, makluman penyiapan kitaran dalam automasi pembuatan
Automasi jentera dan kilang — Amaran penukar alat CNC, isyarat kerosakan penghantar, petunjuk status sel robotik pada tingkat pengeluaran yang bising
Pengagihan kuasa dan peralatan elektrik — penggera perjalanan pemutus, amaran beban transformer, nada status operasi gear suis
Panel kawalan keselamatan dan akses — amaran pengesanan pencerobohan, amaran pintu terbuka secara paksa, penggera pengubah panel dalam bangunan komersial
Pengangkutan dan peralatan berat — amaran kabin kenderaan, penggera terbalik forklift, amaran alat marin dalam persekitaran yang terdedah kepada getaran
Alat industri mudah alih berkuasa bateri — amaran bateri rendah, makluman beban lampau dan isyarat penyiapan dalam peralatan tanpa wayar
MEIDI mengendalikan barisan pemasangan lubang telus khusus yang dilengkapi dengan mesin penggulungan, pematerian dan enkapsulasi automatik. Pangkalan pembuatan Jiangsu kami mengikut protokol pengurusan kualiti ISO 9001, dengan pemeriksaan dalam proses pada setiap peringkat kritikal. Setiap unit HMB1206‑03 tertakluk kepada pengesahan parameter elektrik 100% dan pengukuran SPL akustik sebelum pembungkusan.
Di luar pengeluaran standard, MEIDI melakukan saringan tekanan persekitaran yang ketat pada kumpulan sampel: berbasikal kejutan haba dari ‑30 °C hingga +80 °C, ketahanan kelembapan pada 50 °C / 95% RH dan ujian getaran setiap IEC 60068‑2‑6. Prosedur ini mengesahkan kebolehpercayaan jangka panjang buzzer dalam tetapan industri yang menuntut.
Pensijilan yang tersedia termasuk RoHS, REACH dan UL94 V‑0 untuk bahan perumahan. Untuk projek volum tinggi, kami boleh membekalkan laporan pematuhan IEC 60950‑1 dan UL 508 atas permintaan. Pasukan kejuruteraan kami juga menyokong pembentukan plumbum tersuai, nada pin alternatif dan frekuensi khusus dari 2.0 hingga 4.0 kHz untuk memadankan keperluan aplikasi yang unik.
MEIDI mengeluarkan Lekapan PCB Buzzer Elektromagnet 3V pada talian pemasangan lubang telus khusus dengan ujian elektrik automatik dan pengesahan akustik 100%. Setiap kumpulan pengeluaran mengalami:
Berbasikal kejutan terma — 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30 minit kekal setiap ekstrem
Ketahanan kelembapan — 48 jam pada 50 ± 5 ℃ / 90–95% RH diikuti dengan pemulihan ambien 2 jam
Ketahanan mekanikal — ujian getaran (10–55 Hz, amplitud 1.0 mm, paksi XYZ, jumlah 0.5 jam) dan jatuh bebas 75 cm pada kayu keras 10 mm (3 hentakan)
Kebolehpaterian — ujian baki pembasahan setiap J-STD-002, kategori 3 (260 ℃)
Rintangan haba pateri — 250 ± 5 ℃ selama 10 ± 0.5 saat dengan kelegaan badan-ke-paterian 2.0 mm
Data ujian kumpulan sampel mengesahkan julat tekanan bunyi 87.0--92.0 dB (10 sampel, 3 VDC, 10 cm, medan bebas). Nota: ini adalah data terukur berdasarkan sampel, bukan nilai spesifikasi yang dijamin. Lembaran data menjamin tekanan bunyi minimum ≥85 dB pada voltan terkadar dan 10 cm.
Pensijilan Tersedia: RoHS, REACH, UL94 V-0 (bahan perumahan). Laporan pematuhan IEC 60950-1 dan UL 508 tersedia atas permintaan untuk pesanan volum tinggi.
S1: Adakah Lekapan PCB Buzzer Elektromagnet 3V serasi dengan logik mikropengawal 5 V, atau adakah ia memerlukan peraturan voltan?
Voltan operasi maksimum 5 V ialah had atas mutlak. Walaupun buzzer akan berfungsi pada 5 V, operasi berterusan pada sempadan ini boleh mengurangkan hayat akustik dan meningkatkan daya tarikan arus melebihi spesifikasi ≤30 mA. Untuk sistem 5 V, perintang siri (biasanya 47–100 Ω) disyorkan untuk menurunkan voltan kepada julat 3–4 V, mengekalkan buzzer dalam sampul operasi optimumnya sambil mengekalkan SPL yang mencukupi. Sebagai alternatif, pilih buzzer aktif berkadar 5 V daripada portfolio MEIDI jika 5 V ialah voltan sistem nominal.
S2: Bolehkah buzzer ini dipasang pada PCB FR4 standard 1.6 mm menggunakan peralatan pemasukan paksi automatik?
ya. Diameter 12.0 mm dan konfigurasi pin lubang telus standard mematuhi spesifikasi komponen paksi untuk mesin pemasukan automatik. Pembentukan plumbum jejari (pemasangan menegak) juga tersedia untuk susun atur PCB terhad ruang di mana pelekap mendatar tidak praktikal. Panjang petunjuk tersuai dan konfigurasi pembentukan disokong untuk pesanan volum tinggi — hubungi jualan industri untuk panduan konfigurasi.
S3: Bolehkah buzzer ini menyokong operasi berterusan 24/7? Apakah jangka hayat akustik jangka panjang?
Lembaran data pengilang tidak menyediakan data sepanjang hayat operasi berterusan jangka panjang. Keadaan ujian seumur hidup yang dinyatakan ialah 96 jam pada 25±10 ℃ dengan voltan terkadar dan 1/2 gelombang persegi frekuensi resonan kitaran tugas. Ujian penyimpanan suhu tinggi ialah 96 jam pada +85 ℃. Untuk data kebolehpercayaan operasi berterusan jangka panjang, sila hubungi kilang untuk meminta data ujian seumur hidup atau pengesahan kebolehpercayaan tersuai. Untuk aplikasi nada berterusan, pengurusan terma kepungan hendaklah dinilai untuk mengelakkan pengumpulan haba di sekeliling buzzer.
S4: Adakah pengubahsuaian OEM seperti panjang plumbum tersuai, pembentukan plumbum atau warna perumahan alternatif disokong?
ya. MEIDI menyokong pemangkasan plumbum tersuai (lurus, bengkok, mengimbangi atau terbentuk), pic pin alternatif untuk PCB bukan standard, dan pengekodan warna perumahan untuk pengenalpastian voltan atau frekuensi. Frekuensi pengayun tersuai dalam 2.0–4.0 kHz tersedia untuk keperluan tonal khusus. Kuantiti pesanan minimum dan masa pendahuluan berbeza mengikut kerumitan pengubahsuaian; serahkan permintaan konfigurasi OEM untuk sebut harga.
S5: Bagaimanakah buzzer aktif lubang tembus ini berbanding dengan alternatif aktif SMD dalam persekitaran getaran tinggi?
Pemasangan lubang melalui memberikan pengekalan mekanikal yang unggul kerana plumbum membentuk penambat fizikal melalui ketebalan PCB, mengedarkan tekanan ke seluruh papan. Plumbum patuh menyerap pengembangan haba berbeza antara komponen dan PCB, mengurangkan kelesuan sambungan pateri di bawah kitaran haba. Dalam persekitaran yang ditekankan secara mekanikal, pembinaan lubang melalui umumnya menawarkan kebolehpercayaan jangka panjang yang lebih besar daripada alternatif pemasangan permukaan. Pembinaan jisim dan plumbum yang lebih besar bagi buzzer lubang telus menyumbang kepada kestabilan inersia yang menentang anjakan akibat getaran. Untuk keperluan gred getaran khusus, ujian khusus aplikasi bagi setiap IEC 60068-2-6 disyorkan.
Untuk harga volum, laporan kebolehpercayaan, konfigurasi petunjuk tersuai atau panduan penyepaduan untuk sistem kawalan industri, hubungi Jualan Perindustrian MEIDI.

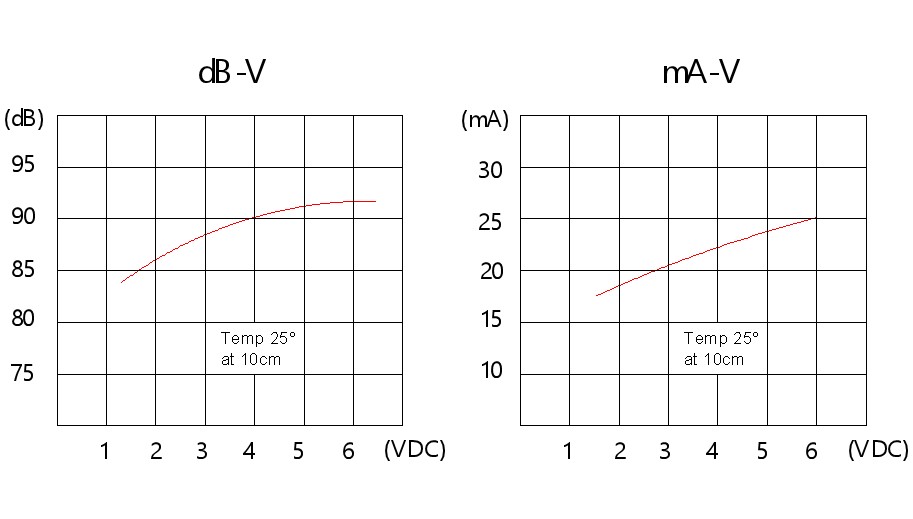

Kejuruteraan aplikasi industri MEIDI biasanya menjawab pertanyaan teknikal dalam satu hari perniagaan dengan lukisan pinout, lengkung voltan-SPL dan peringkat harga volum.
