Tiga varian voltan — 3V (1.5–4.5V), 5V (3–7V) dan 12V (8–16V) — berkongsi spesifikasi frekuensi resonan yang sama iaitu 2700 ± 300 Hz
Litar pengayun bersepadu — Aplikasi DC menjana output nada tetap tanpa PWM luaran atau penyaman isyarat
≥85 dB tekanan bunyi pada 10 cm — ditetapkan minimum merentas ketiga-tiga varian pada voltan terkadar masing-masing
0.71 g badan ringan (mengikut spesifikasi)
Perumahan PBT hitam; suhu operasi -20 °C hingga +70 °C, suhu penyimpanan -30 °C hingga +80 °C
Profil ketinggian 4.2 mm (mengikut spesifikasi)
| Parameter | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| Voltan Ternilai | 3 V DC | 5 V DC | 12 V DC |
| Voltan Kendalian | 1.5 – 4.5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Arus Operasi | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Suhu Operasi | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Suhu Penyimpanan | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| Dimensi (Dia × H) | 9.0 × 4.2 mm | 9.0 × 4.2 mm | 9.0 × 4.2 mm |
| Berat badan | 0.71 g | 0.71 g | 0.71 g |
| Bahan Perumahan | PBT hitam | PBT hitam | PBT hitam |

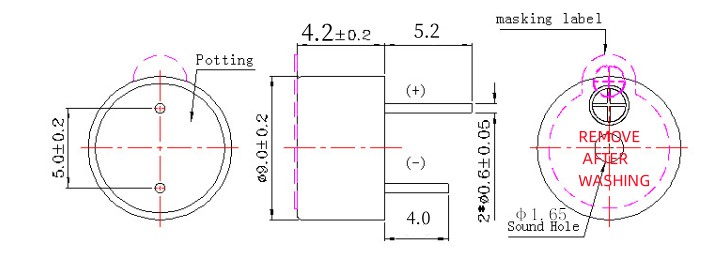

Tapak kaki 9.0 × 4.2 mm padat — dimensi yang ditentukan untuk pemasangan lubang melalui
Pengayun bersepadu menghapuskan pemacu luaran — Aplikasi voltan DC menjana nada tetap 2700 ± 300 Hz tanpa PWM luaran atau penjana isyarat
Tiga peringkat voltan — varian 3V, 5V dan 12V membolehkan pemilihan berdasarkan rel voltan sistem yang tersedia
0.71 g berat — mengikut spesifikasi
Pemasangan lubang telus terkutub — penandaan kekutuban pin menunjukkan orientasi yang betul
Perumahan PBT hitam untuk pemasangan industri — serasi dengan pematerian gelombang pada 255 ± 15 °C dan pematerian manual pada 360 ± 10 °C setiap spesifikasi
≤ 30 mA cabutan arus pada voltan terkadar — arus operasi maksimum yang ditentukan
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif Lubang Melalui Elektromagnet | — |
| Voltan Ternilai | 3 V DC | Titik operasi nominal |
| Voltan Kendalian | 1.5 – 4.5 V DC | Julat berterusan |

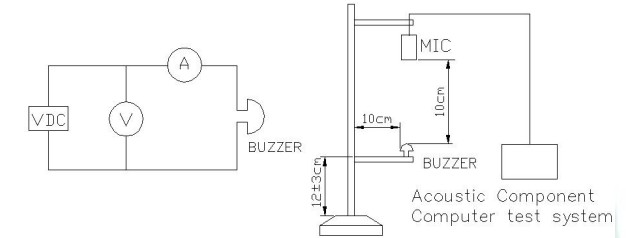

| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3V, medan bebas |
| Arus Operasi | ≤ 30 mA | Pada 3V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -20 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -30 °C ~ +80 °C | Tidak beroperasi |
| Dimensi (Dia × H) | 9.0 × 4.2 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| pematerian (aliran semula) | 245 ± 15 °C, 3 s | 180 °C panaskan 40–70 s; maks 3 pas |
| Memateri (Gelombang) ★ | 255 ± 15 °C, 4–6 s | 2–3 pas disyorkan |
| Memateri (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 pas disyorkan |
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif Lubang Melalui Elektromagnet | — |
| Voltan Ternilai | 5 V DC | Titik operasi nominal |
| Voltan Kendalian | 3 – 7 V DC | Julat berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 5V, medan bebas |
| Arus Operasi | ≤ 30 mA | Pada 5V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -20 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -30 °C ~ +80 °C | Tidak beroperasi |
| Dimensi (Dia × H) | 9.0 × 4.2 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| pematerian (aliran semula) | 245 ± 15 °C, 3 s | 180 °C panaskan 40–70 s; maks 3 pas |
| Memateri (Gelombang) ★ | 255 ± 15 °C, 4–6 s | 2–3 pas disyorkan |
| Memateri (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 pas disyorkan |
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif Lubang Melalui Elektromagnet | — |
| Voltan Ternilai | 12 V DC | Titik operasi nominal |
| Voltan Kendalian | 8 – 16 V DC | Julat berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 12V, medan bebas |
| Arus Operasi | ≤ 30 mA | Pada 12V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -20 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -30 °C ~ +80 °C | Tidak beroperasi |
| Dimensi (Dia × H) | 9.0 × 4.2 mm | Badan tidak termasuk pin |
| Berat badan | 0.71 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| pematerian (aliran semula) | 245 ± 15 °C, 3 s | 180 °C panaskan 40–70 s; maks 3 pas |
| Memateri (Gelombang) ★ | 255 ± 15 °C, 4–6 s | 2–3 pas disyorkan |
| Memateri (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 pas disyorkan |
Nota: Data berikut diekstrak daripada laporan ujian yang dilampirkan pada spesifikasi produk MEIDI. Nilai ini menggambarkan pengedaran biasa daripada kumpulan pengeluaran sampel dan bukan spesifikasi yang dijamin.
| Varian | Julat SPL (dB) | Julat Semasa (mA) | Julat Kekerapan (Hz) | Dia (mm) | H (mm) |
| HNT-9042-03 | 86.5 – 89.5 | 22.8 – 26.5 | 2690 – 2730 | 9.07 – 9.15 | 4.20 – 4.22 |
| HNT-9042-05 | 86.5 – 89.5 | 24.5 – 26.1 | 2677 – 2723 | 9.0 – 9.1 | 4.20 – 4.22 |
| HNT-9042-12 | 87.3 – 89.9 | 24.9 – 26.5 | 2677 – 2723 | 9.11 – 9.12 | 4.25 – 4.21* |
Nota: HNT-9042-12 sampel baris data 2 menunjukkan dimensi H 42.1 mm, yang merupakan ralat tipografi dalam laporan ujian asal; dimensi yang dinyatakan ialah 4.2 ± 0.2 mm.
Spesifikasi terjamin disenaraikan dalam jadual Spesifikasi Teknikal di atas. Hubungi MEIDI untuk data ujian kelompok sebenar.
Instrumen ujian dan pengukuran pegang tangan — amaran penyiapan dan ambang yang boleh didengar dalam multimeter, osiloskop dan penentukuran medan
Peranti perubatan mudah alih — pemantau glukosa kendalian bateri, oksimeter nadi dan nebulizer yang memerlukan makluman akustik berprofil rendah
Elektronik pengguna dan perkakas kecil — pemasa gelombang mikro, loceng penyiapan pembuat kopi dan makluman penggantian penapis penulen udara
Penderia keselamatan bersandarkan bateri — penderia sentuhan pintu/tingkap, pengesan gerakan dan isyarat ujian penggera asap
Peralatan telekomunikasi — makluman kerosakan UPS yang dipasang di rak, nada status suis rangkaian dan maklum balas boleh didengar sistem PBX
Elektronik pendidikan dan hobi - maklum balas audio projek Arduino dan Raspberry Pi
| Pertimbangan Reka Bentuk | Ciri Siri HNT-9042 |
| Jejak yang padat | 9.0 × 4.2 mm dimensi yang ditentukan |
| Voltan sistem berbilang | Tiga varian (3V/5V/12V) berkongsi spesifikasi frekuensi resonan yang sama iaitu 2700 ± 300 Hz |
| Litar pemacu yang dipermudahkan | Pengayun bersepadu menghapuskan penjana PWM luaran atau pemasa mikropengawal |
| Pemasangan melalui lubang | Pemasangan PCB plumbum menyediakan pengekalan mekanikal |
| Perhimpunan teknologi campuran | Perumahan PBT serasi dengan pematerian gelombang dan kerja semula manual mengikut spesifikasi |
Minta sampel untuk menilai tekanan bunyi, penggunaan semasa dan kelegaan ketinggian dalam kandang sasaran anda.
Spesifikasi MEIDI 9042 Electromagnetic Active Buzzer mentakrifkan ujian kebolehpercayaan berikut:
Penyimpanan suhu tinggi — 48 jam pada +80 ± 2 °C, simpan semula pada suhu bilik selama 2 jam sebelum ujian
Penyimpanan suhu rendah — 48 jam pada -30 ± 2 °C, simpan semula pada suhu bilik selama 2 jam sebelum ujian
Berbasikal suhu — 5 kitaran: -30 °C pendedahan 30 min, +80 °C pendedahan 30 min; simpan pada suhu bilik selama 2 jam sebelum ujian
Ujian jatuh - kedudukan mendatar, jatuh bebas dari 75 cm hingga 10 mm papan kayu keras, 3 titik; periksa rupa dan ukur prestasi elektrik
Ujian getaran — 10–55 Hz, amplitud 1.0 mm, paksi XYZ, jumlah 0.5 jam; masa sapuan dari 10 hingga 55 Hz dan belakang di bawah amplitud tunggal 1.0 mm ialah 1 minit
Ujian kelembapan — 48 jam pada 50 ± 5 °C / 90–95% RH, simpan semula pada suhu bilik selama 2 jam sebelum ujian
Rintangan haba pateri — rendamkan plumbum dalam pateri cair pada 250 ± 5 °C selama 10 ± 0.5 saat, badan 2.0 mm dari pateri
Nota: Semua syarat ujian adalah seperti yang dinyatakan dalam spesifikasi produk Siri MEIDI HNT-9042 bertarikh 2023-11-07. Hubungi MEIDI untuk butiran protokol ujian pengeluaran dan data ujian kelompok sebenar.
1. Bagaimanakah cara saya memilih antara HNT-9042-03, HNT-9042-05 dan HNT-9042-12?
Pemilihan bergantung pada voltan bekalan DC anda yang tersedia. HNT-9042-03 (1.5–4.5V) sesuai untuk sistem logik 3.3V dan projek mikropengawal voltan rendah. HNT-9042-05 (3–7V) sepadan dengan logik industri 5V dan voltan kawalan perkakas standard. HNT-9042-12 (8–16V) direka untuk bas kawalan industri 12V dan bekalan kuasa sistem keselamatan. Ketiga-tiga varian berkongsi spesifikasi frekuensi resonan yang sama iaitu 2700 ± 300 Hz dan spesifikasi tekanan bunyi minimum yang sama.
2. Bolehkah saya menggunakan HNT-9042-03 dengan pin GPIO mikropengawal 3.3V?
Julat voltan kendalian HNT-9042-03 ialah 1.5–4.5V DC, yang termasuk 3.3V. Walau bagaimanapun, arus operasi ≤30 mA pada 3V mesti disahkan terhadap keupayaan penyumberan arus pin mikropengawal. Sahkan bahawa punca pemacu boleh memberikan ≤30 mA pada voltan kendalian. Hubungi MEIDI untuk cadangan litar pemacu jika perlu.
3. Berapakah ketinggian kepungan minimum di atas lubang bunyi HNT-9042?
Pastikan kelegaan yang mencukupi di atas lubang bunyi untuk mengelakkan degradasi tekanan bunyi. Rujuk kepada langkah berjaga-jaga dalam spesifikasi produk MEIDI.
4. Adakah Siri HNT-9042 sesuai untuk operasi berterusan?
Julat suhu operasi ialah -20 °C hingga +70 °C setiap spesifikasi. Untuk pertanyaan operasi berterusan, hubungi MEIDI.
5. Bolehkah Siri HNT-9042 menggantikan buzzer pasif dalam reka bentuk sedia ada?
HNT-9042 ialah buzzer aktif dengan pengayun bersepadu, manakala buzzer pasif memerlukan isyarat pemacu AC luaran. Menggantikan buzzer pasif dengan buzzer aktif HNT-9042 memerlukan pengubahsuaian litar: keluarkan litar pemacu luaran dan sambungkan HNT-9042 terus ke rel voltan DC yang sesuai. Konfigurasi pin lubang telus mungkin berbeza daripada jejak buzzer pasif; sahkan diameter pin, pic dan polariti terhadap susun atur PCB asal. Hubungi MEIDI untuk penilaian kebolehlaksanaan penggantian.
1. Jangan gunakan voltan melebihi julat voltan operasi yang ditentukan.
2. Produk ini adalah reka bentuk terbuka dan tidak memenuhi keperluan kalis air atau kebocoran gam.
3. Penggunaan berpanjangan dalam persekitaran dengan gas menghakis boleh menghakis komponen buzzer dan menghalang operasi yang betul.

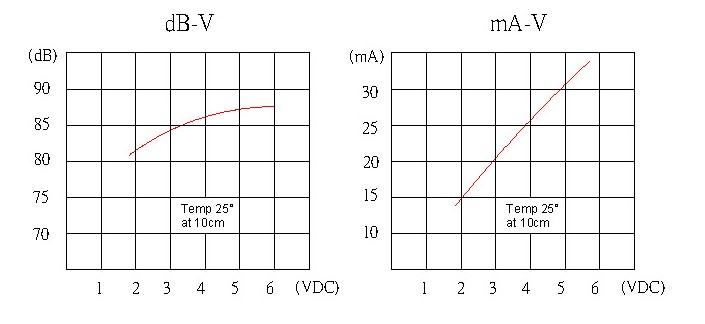

4. Prestasi tekanan bunyi buzzer akan berubah dengan voltan atau arus yang digunakan; memastikan voltan atau arus operasi memenuhi keperluan spesifikasi.
5. Elakkan meletakkan penyekat di hadapan lubang bunyi atau menutupnya, kerana ini boleh menyebabkan operasi tidak stabil.
6. Buzzer hendaklah disimpan dalam pembungkusan yang betul untuk mengelakkan kelembapan, karat dan pengoksidaan terminal pin.
Untuk pengesahan rujukan silang terhadap buzzer lubang telus lama, lembaran data siri, penilaian sampel varian voltan atau konfigurasi plumbum tersuai, hubungi MEIDI Applications Engineering.
