Buzzer Aktif Elektromagnet 9mm 5V

Direka bentuk untuk operasi asli pada bas 12V DC, HNB09A12 menyampaikan nada amaran minimum 85dB pada 2700Hz tanpa memerlukan peraturan voltan atau komponen pemacu luaran. Julat pengendalian 8–16Vnya menjangkau kendur engkol sejuk automotif (turun kepada 8V) dan transien voltan lampau alternator (sehingga 16V), menjadikannya pilihan yang boleh dipercayai untuk sistem aksesori kenderaan, jentera pertanian, panel marin dan modul kawalan industri.

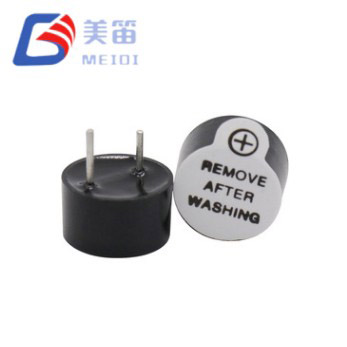

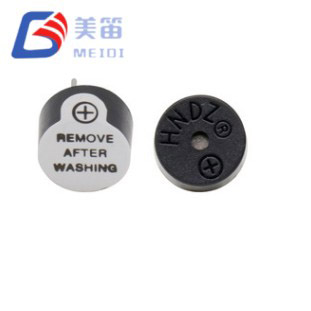

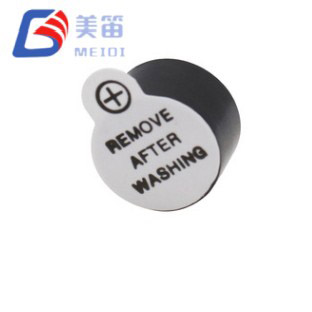

Dihasilkan di kemudahan Jiangsu MEIDI, buzzer aktif berdiameter 9mm ini seberat 0.75g sahaja, mengurangkan pemuatan inersia pada PCB dalam persekitaran getaran tinggi. Pengayun bersepadu dan pembinaan lubang telus menghapuskan penjanaan PWM luaran dan menyediakan penambat mekanikal yang teguh. Setiap unit pengeluaran menjalani 100% pengesahan akustik dan elektrik, dengan data sampel menunjukkan SPL secara konsisten melebihi 87dB dan tarikan semasa di bawah 27mA pada 12V.

Faedah Penyepaduan Utama

Keserasian bas 12V asli – beroperasi terus daripada sistem 12V DC automotif, perindustrian dan marin tanpa litar penukaran voltan

Julat kelangsungan hidup 8–16V yang luas – bertolak ansur dengan kendur voltan engkol sejuk, voltan lampau alternator dan sistem 24V tidak terkawal dengan penurunan pasif

Pengayun terbina dalam dengan output 2700Hz tetap – tiada peruntukan pin PWM MCU atau komponen pemasaan luaran diperlukan

Jisim ultra-ringan 0.75g – meminimumkan beban inersia pada PCB dalam aplikasi kenderaan dan jentera yang terdedah kepada getaran

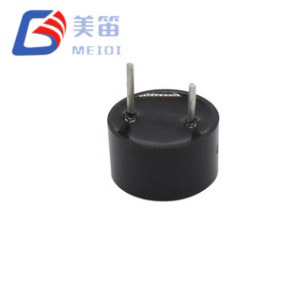

Penambat mekanikal lubang melalui – pengekalan plumbum melalui papan menahan kejutan berterusan dan kitaran haba

Perumah PBT toleran pembaikan – dinilai untuk pematerian gelombang 255°C dan kerja semula manual 360°C tanpa herotan dimensi

Persekitaran Aplikasi

Sistem aksesori 12V automotif – amaran tali pinggang keledar, amaran pintu terbuka, nada kedekatan songsang dan loceng kunci-masuk dalam kenderaan penumpang dan armada komersial

Jentera pertanian dan pembinaan – penggera kehadiran pengendali, penunjuk kerosakan hidraulik, dan melaksanakan amaran kedudukan dalam traktor, jengkaut dan penuai

Panel elektrik marin dan RV – penggera pam bilge, amaran putus sambungan kuasa pantai dan amaran tahap bateri dalam sistem bot dan karavan 12V DC

Modul kawalan industri 12V – makluman antara muka sensor voltan rendah, nada status penggerak DC 12V dan subsistem automasi padat yang beroperasi daripada bateri 12V atau bekalan terkawal

Sistem UPS 12V faktor bentuk kecil – unit sandaran bateri padat, stesen janakuasa mudah alih dan bekalan kuasa tidak terganggu 12V DC di mana ruang dan berat terhad

Pengawal cas suria dan penyongsang – nada kerosakan tatasusunan, isyarat putus sambungan bateri dan pemberitahuan penumpahan beban dalam pemasangan luar grid

Jaminan Kualiti Pembuatan

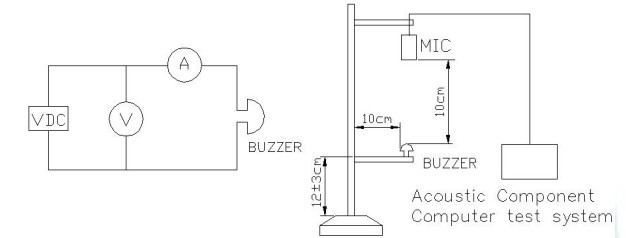

MEIDI menghasilkan Buzzer Aktif Elektromagnet 9mm 5V pada talian pemasangan lubang telus khusus dengan pemeriksaan dalam proses pada setiap peringkat – penggulungan gegelung, pemasangan magnet, penalaan pengayun dan pengkapsulan. Pangkalan pembuatan Jiangsu kami mengikut protokol ISO 9001, dengan peralatan ujian automatik yang mengesahkan parameter elektrik dan output akustik pada setiap unit.

Kelayakan peringkat kelompok termasuk:

Penyimpanan suhu tinggi – 48 jam pada +80 ± 2 ℃; pemulihan parameter penuh selepas penstabilan ambien selama 2 jam

Penyimpanan suhu rendah – 48 jam pada -30 ± 2 ℃; pengaktifan mula sejuk yang disahkan pada minimum 8 V

Berbasikal kejutan terma – 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30‑minit kekal setiap ekstrem

Pengesahan tegasan mekanikal – getaran sinusoidal (10–55 Hz, amplitud 1.0 mm, paksi XYZ, terkumpul 0.5 jam) dan jatuh bebas 75 cm pada kayu keras 10 mm (3 hentakan)

Rintangan kelembapan – 48 jam pada 50 ± 5 ℃ / 90–95% RH diikuti dengan pemulihan 2-jam dan pencirian elektrik

Rintangan haba pateri – 250 ± 5 ℃ selama 10 ± 0.5 saat dengan kelegaan 2.0 mm badan‑ke‑pateri

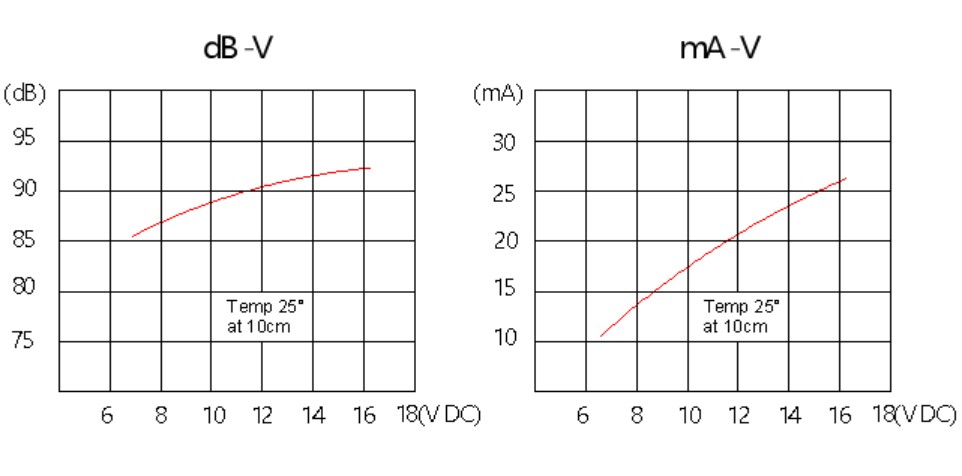

Data kelompok sampel (n=10) mengesahkan prestasi yang konsisten: tekanan bunyi 87.3–89.7dB, semasa 24.9–26.5mA, frekuensi 2677–2723Hz – semua parameter dikelompokkan rapat dalam tetingkap spesifikasi. Pensijilan termasuk RoHS, REACH dan UL94 V‑0 untuk bahan perumahan.

Soalan Lazim Kejuruteraan

S1: Bolehkah HNB09A12 beroperasi dari bas industri 24V tanpa komponen tambahan?

Ya, dengan perintang menjatuhkan siri. Pada nominal 24V, perintang 470Ω 1W mengehadkan arus kepada kira-kira 25mA — dalam spesifikasi ≤30mA. Untuk sistem 24V yang tidak terkawal (julat 20–28V), perintang 680Ω memberikan margin. Sebagai alternatif, pengapit diod zener mudah atau pengawal selia penurunan rendah boleh digunakan untuk aplikasi nada berterusan di mana pelesapan kuasa perintang tidak diingini. Maksimum mutlak 16V tidak boleh melebihi tanpa had semasa.

S2: Bagaimanakah prestasi frekuensi 2700 Hz dalam persekitaran ruang enjin atau teksi jentera?

Kekerapan resonan 2.7kHz berada di bawah spektrum hingar dominan enjin diesel (biasanya 3–8kHz asas dan harmonik) dan pam hidraulik (jalur lebar melebihi 4kHz). Kedudukan spektrum ini menambah baik nisbah isyarat-kepada-bunyi dalam petak enjin pertanian, pembinaan dan marin di mana buzzer frekuensi lebih tinggi mungkin bertopeng. Nada 2700Hz juga merambat dengan pengecilan atmosfera yang kurang daripada alternatif 4kHz pada jarak pendek yang biasa di kabin kenderaan.

S3: Apakah amalan pengendalian yang disyorkan untuk persekitaran suhu tinggi?

HNB09A12 dinilai untuk operasi berterusan dari -20°C hingga +70°C. Pada suhu menghampiri had atas +70°C, kehilangan rintangan gegelung menjana haba tambahan yang menggabungkan tegasan terma ambien. Untuk penggunaan suhu tinggi yang berterusan, MEIDI mengesyorkan beroperasi pada hujung bawah julat 8–16V untuk meminimumkan pelesapan gegelung, atau melaksanakan corak amaran kitaran tugas dan bukannya nada berterusan untuk mengurangkan beban terma terkumpul. Untuk data kebolehpercayaan suhu tinggi tertentu, hubungi kejuruteraan aplikasi kilang.

S4: Adakah pin HNB09A12 serasi dengan buzzer lubang telus 9mm dan 12mm lama daripada pengeluar lain?

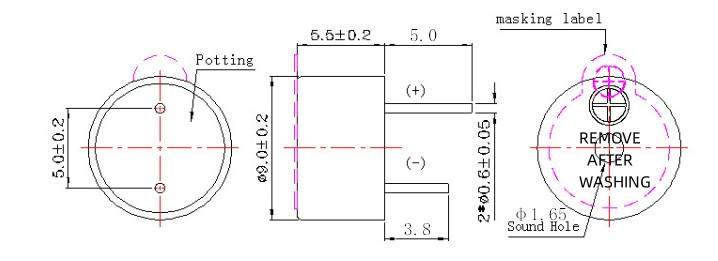

Diameter badan 9.0mm sesuai dengan potongan panel hadapan 9mm standard dan kebanyakan potongan 12mm dengan jurang yang minimum. Jarak pin dan diameter mematuhi konvensyen buzzer lubang telus standard industri, membolehkan penggantian jatuh dalam banyak reka bentuk lama. Untuk pengesahan rujukan silang, MEIDI menyediakan lukisan pinout dan helaian perbandingan dimensi atas permintaan. Pembentukan plumbum tersuai (lurus, bengkok atau mengimbangi) tersedia untuk reka letak PCB bukan standard.

S5: Bagaimanakah faktor bentuk 9mm padat mempengaruhi getaran dan kemandirian kejutan?

Jisim 0.75g dan diameter 9mm yang dikurangkan menyumbang kepada beban inersia yang lebih rendah pada sambungan pateri di bawah kejutan mekanikal dan getaran berbanding alternatif 12mm yang lebih besar. Kawasan diafragma yang lebih kecil dan jisim bergerak yang lebih rendah juga mengurangkan kesan mikrofonik – gandingan getaran mekanikal yang tidak diingini kepada output akustik – membantu mengekalkan kejelasan tona dalam persekitaran yang terdedah kepada getaran. Untuk aplikasi di mana getaran melebihi tahap perindustrian standard, MEIDI mengesyorkan menilai orientasi pelekap dan mempertimbangkan grommet pengasingan mekanikal untuk memisahkan lenturan PCB daripada perumah buzzer.
