Tiga varian voltan — 3V (1.5–4.5V), 5V (3–7V) dan 12V (8–16V) — berkongsi spesifikasi frekuensi resonan yang sama iaitu 2700 ± 300 Hz
Litar pengayun bersepadu — Aplikasi DC menjana output nada tetap tanpa PWM luaran atau penjana isyarat
≥85 dB tekanan bunyi pada 10 cm — ditetapkan minimum merentas ketiga-tiga varian pada voltan terkadar masing-masing
Perumahan PBT hitam; suhu operasi -20 °C hingga +70 °C, suhu penyimpanan -30 °C hingga +80 °C

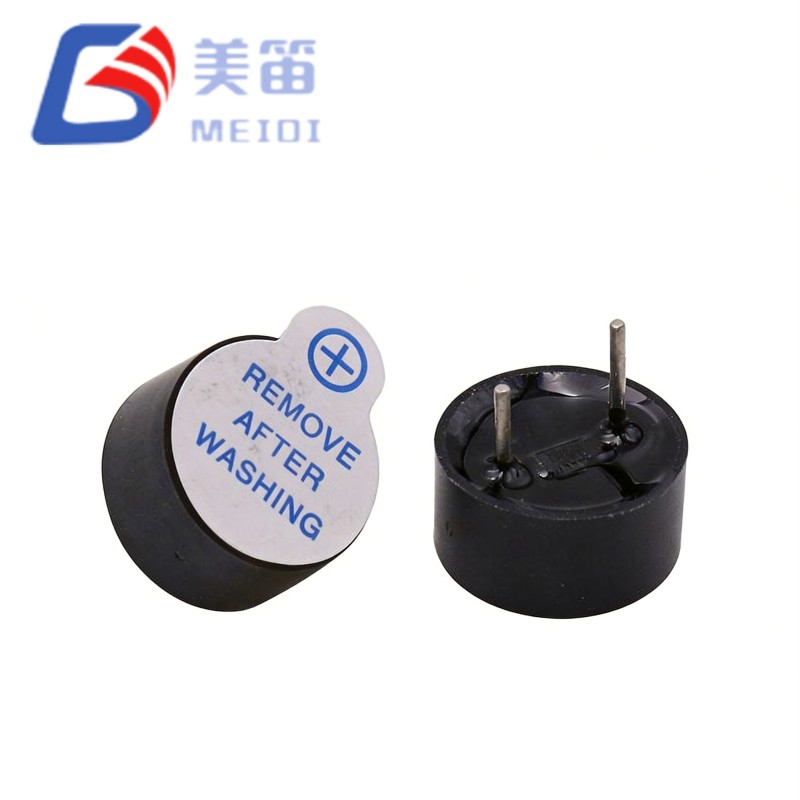

Pemasangan lubang melalui dengan konfigurasi pin terpolarisasi
| Parameter | HNT-9650-03 | HNT-9650-05 | HNT-9650-12 |
| Voltan Ternilai | 3 V DC | 5 V DC | 12 V DC |
| Voltan Kendalian | 1.5 – 4.5 V DC | 3 – 7 V DC | 8 – 16 V DC |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | ≥ 85 dB | ≥ 85 dB |
| Arus Operasi | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| Frekuensi Resonans | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| Suhu Operasi | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| Suhu Penyimpanan | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |

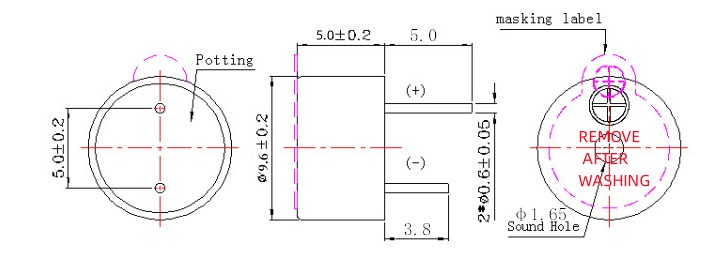

| Dimensi (Dia × H) | 9.6 × 5.0 mm | 9.0 × 5.5 mm (setiap laporan ujian) | 9.6 × 5.0 mm |
| Berat badan | 0.78 g | 0.78 g | 0.78 g |
| Bahan Perumahan | PBT hitam | PBT hitam | PBT hitam |
Pengayun bersepadu menghilangkan pemacu luaran — Aplikasi voltan DC menjana nada tetap 2700 ± 300 Hz tanpa PWM luaran, mikropengawal atau penjana isyarat
Tiga peringkat voltan — varian 3V, 5V dan 12V membolehkan pemilihan berdasarkan rel voltan sistem yang tersedia

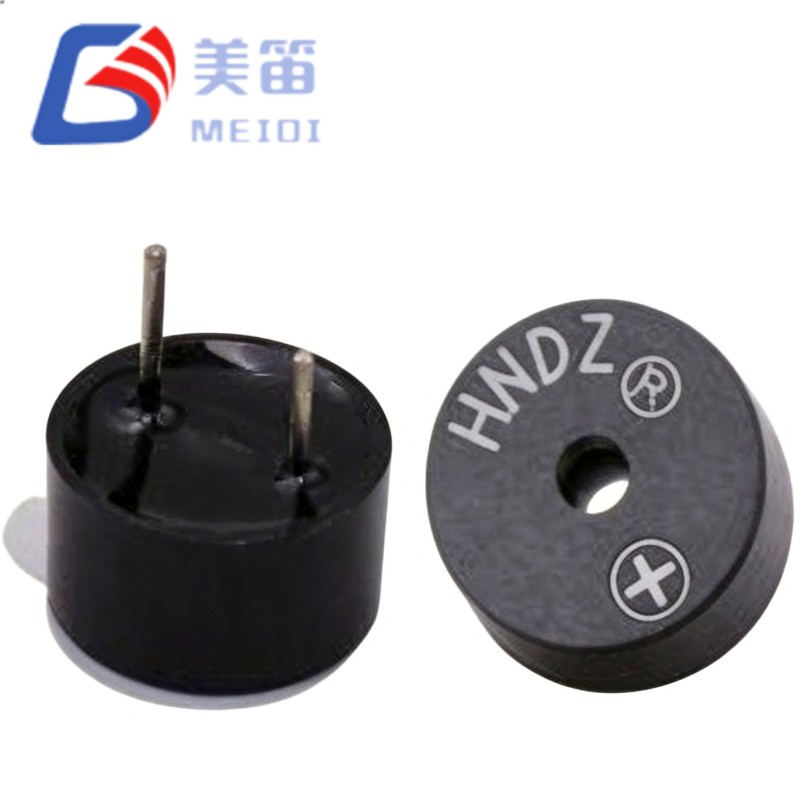

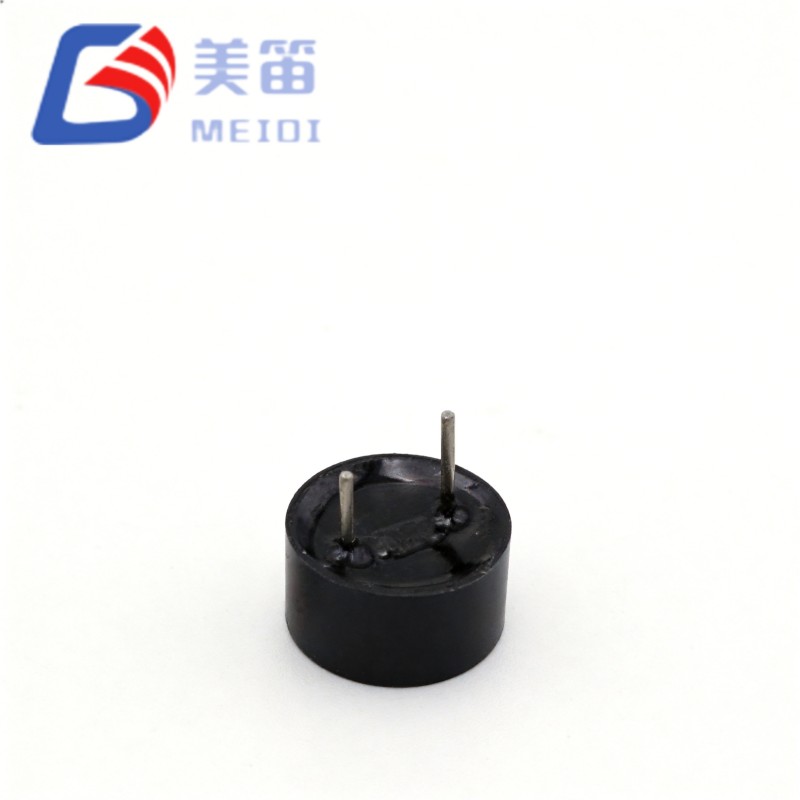

Pemasangan lubang telus terkutub — penandaan kekutuban pin menunjukkan orientasi yang betul
Perumahan PBT hitam untuk pemasangan industri — serasi dengan pematerian gelombang pada 255 ± 15 °C dan pematerian manual pada 360 ± 10 °C setiap spesifikasi
≤ 30 mA cabutan arus pada voltan terkadar — arus operasi maksimum yang ditentukan
2700 ± 300 Hz frekuensi resonans — frekuensi pusat yang ditentukan dengan toleransi yang ditentukan
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif Lubang Melalui Elektromagnet | — |
| Voltan Ternilai | 3 V DC | Titik operasi nominal |
| Voltan Kendalian | 1.5 – 4.5 V DC | Julat berterusan |

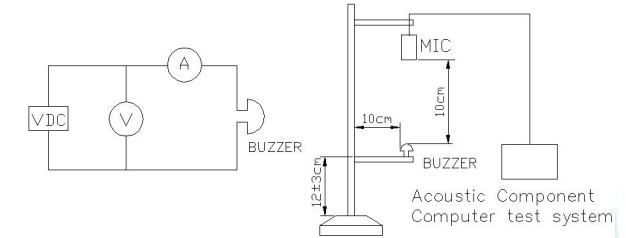

| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 3V, medan bebas |
| Arus Operasi | ≤ 30 mA | Pada 3V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -20 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -30 °C ~ +80 °C | Tidak beroperasi |
| Dimensi (Dia × H) | 9.6 × 5.0 mm | Badan tidak termasuk pin |
| Berat badan | 0.78 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| pematerian (aliran semula) | 245 ± 15 °C, 3 s | 180 °C panaskan 40–70 s; maks 3 pas |
| Memateri (Gelombang) ★ | 255 ± 15 °C, 4–6 s | 2–3 pas disyorkan |
| Memateri (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 pas disyorkan |
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif Lubang Melalui Elektromagnet | — |
| Voltan Ternilai | 5 V DC | Titik operasi nominal |
| Voltan Kendalian | 3 – 7 V DC | Julat berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 5V, medan bebas |
| Arus Operasi | ≤ 30 mA | Pada 5V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -20 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -30 °C ~ +80 °C | Tidak beroperasi |
| Dimensi (Dia × H) | 9.0 × 5.5 mm | Setiap laporan ujian; sahkan untuk permohonan anda |
| Berat badan | 0.78 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| pematerian (aliran semula) | 245 ± 15 °C, 3 s | 180 °C panaskan 40–70 s; maks 3 pas |
| Memateri (Gelombang) ★ | 255 ± 15 °C, 4–6 s | 2–3 pas disyorkan |
| Memateri (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 pas disyorkan |
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Aktif Lubang Melalui Elektromagnet | — |
| Voltan Ternilai | 12 V DC | Titik operasi nominal |
| Voltan Kendalian | 8 – 16 V DC | Julat berterusan |
| Keluaran Bunyi pada 10 cm | ≥ 85 dB | Pada 12V, medan bebas |
| Arus Operasi | ≤ 30 mA | Pada 12V |
| Frekuensi Resonans | 2700 ± 300 Hz | Pada voltan terkadar |
| Suhu Operasi | -20 °C ~ +70 °C | Berterusan |
| Suhu Penyimpanan | -30 °C ~ +80 °C | Tidak beroperasi |
| Dimensi (Dia × H) | 9.6 × 5.0 mm | Badan tidak termasuk pin |
| Berat badan | 0.78 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| pematerian (aliran semula) | 245 ± 15 °C, 3 s | 180 °C panaskan 40–70 s; maks 3 pas |
| Memateri (Gelombang) ★ | 255 ± 15 °C, 4–6 s | 2–3 pas disyorkan |
| Memateri (Manual) ★ | 360 ± 10 °C, 2–5 s | 2–3 pas disyorkan |
Nota: Data berikut diekstrak daripada laporan ujian yang dilampirkan pada spesifikasi produk. Nilai ini menggambarkan pengedaran biasa daripada kumpulan pengeluaran sampel dan bukan spesifikasi yang dijamin. Laporan ujian HNT-9650-05 merujuk model HNB09A03; sila sahkan penetapan model semasa dengan MEIDI.
| Varian | Julat SPL (dB) | Julat Semasa (mA) | Julat Kekerapan (Hz) | Dia (mm) | H (mm) |
| HNT-9650-03 | 86.5 – 89.5 | 24.5 – 26.5 | 2690 – 2730 | 9.59 – 9.61 | 5.09 – 5.10 |
| HNT-9650-05 | 86.5 – 89.5 | 24.5 – 26.5 | 2677 – 2723 | 9.0 – 9.1 | 5.54 – 5.55 |
| HNT-9650-12 | 87.3 – 89.9 | 24.9 – 26.5 | 2677 – 2723 | 9.6 – 9.61 | 5.09 – 5.10 |
Spesifikasi terjamin disenaraikan dalam jadual Spesifikasi Teknikal di atas. Hubungi MEIDI untuk data ujian kelompok sebenar.
Aplikasi berikut dikenal pasti berdasarkan analisis kesesuaian parameter sahaja. Tiada pensijilan automotif, perubatan atau keselamatan tersirat. Hubungi MEIDI untuk pengesahan khusus aplikasi dan pengesahan pematuhan.
Sistem penggera panel kawalan industri — petunjuk kerosakan dan amaran kecemasan dalam penutup PLC, pemacu motor dan sistem kawalan proses di mana rel logik 12V, 5V atau 3.3V tersedia
Panel kawalan keselamatan dan akses — pengesanan pencerobohan, buka paksa pintu, dan isyarat boleh didengari penggera kebakaran; Varian 3V mungkin sesuai dengan panel wayarles bersandarkan bateri, varian 12V sepadan dengan voltan bas keselamatan standard
Pengagihan kuasa dan peralatan elektrik — penggera perjalanan pemutus, amaran beban transformer dan petunjuk status suis
Jentera automasi kilang — Makluman kerosakan CNC, amaran berhenti penghantar dan isyarat status sel robotik
Antara muka perkakas komersial — petunjuk akhir kitaran dalam mesin basuh pinggan mangkuk industri, peralatan dobi dan mesin layan diri
Pembaikan dan pengubahsuaian peralatan lama — calon pengganti yang berpotensi untuk buzzer aktif melalui lubang sedia ada; sahkan keserasian dan dimensi pin terhadap bahagian asal sebelum digunakan
| Pertimbangan Reka Bentuk | Ciri Buzzer Aktif Elektromagnet 9650 |
| Voltan sistem berbilang dalam barisan produk | Tiga varian (3V/5V/12V) berkongsi spesifikasi frekuensi resonan yang sama iaitu 2700 ± 300 Hz |
| Litar pemacu yang dipermudahkan | Pengayun bersepadu menghapuskan penjana PWM luaran, pemasa mikropengawal, atau IC pemacu buzzer khusus |
| Pemasangan melalui lubang | Pemasangan PCB plumbum menyediakan pengekalan mekanikal |
| Pin terpolarisasi | Penandaan kekutuban pin menunjukkan orientasi yang betul |
| Keluarga produk voltan campuran | Spesifikasi frekuensi resonan yang sama merentas varian 3V, 5V dan 12V |
| Perhimpunan suhu tinggi | Perumahan PBT serasi dengan pematerian gelombang pada 255 °C dan pematerian manual pada 360 °C setiap spesifikasi |
Minta sampel untuk menilai tekanan bunyi, penggunaan semasa dan keserasian pin dalam aplikasi sasaran anda.
Spesifikasi Buzzers Aktif Elektromagnet 9650 mentakrifkan ujian kebolehpercayaan berikut:
Penyimpanan suhu tinggi — 48 jam pada +80 ± 2 °C, simpan semula pada suhu bilik selama 2 jam sebelum ujian
Penyimpanan suhu rendah — 48 jam pada -30 ± 2 °C, simpan semula pada suhu bilik selama 2 jam sebelum ujian
Berbasikal suhu — 5 kitaran: -30 °C pendedahan 30 min, +80 °C pendedahan 30 min; simpan pada suhu bilik selama 2 jam sebelum ujian
Ujian jatuh - kedudukan mendatar, jatuh bebas dari 75 cm hingga 10 mm papan kayu keras, 3 titik; periksa rupa dan ukur prestasi elektrik
Ujian getaran — 10–55 Hz, amplitud 1.0 mm, paksi XYZ, jumlah 0.5 jam; masa sapuan dari 10 hingga 55 Hz dan belakang di bawah amplitud tunggal 1.0 mm ialah 1 minit
Ujian kelembapan — 48 jam pada 50 ± 5 °C / 90–95% RH, simpan semula pada suhu bilik selama 2 jam sebelum ujian
Rintangan haba pateri — rendamkan plumbum dalam pateri cair pada 250 ± 5 °C selama 10 ± 0.5 saat, badan 2.0 mm dari pateri
Nota: Semua syarat ujian adalah seperti yang dinyatakan dalam spesifikasi produk MEIDI 9650 Electromagnetic Active Buzzer bertarikh 2023-11-07. Hubungi MEIDI untuk butiran protokol ujian pengeluaran dan data ujian kelompok sebenar.
1. Bagaimanakah saya boleh memilih antara HNT-9650-03, HNT-9650-05 dan HNT-9650-12?
Pemilihan bergantung pada voltan bekalan DC anda yang tersedia. HNT-9650-03 (1.5–4.5V) sesuai untuk sistem logik 3.3V dan projek mikropengawal voltan rendah. HNT-9650-05 (3–7V) sepadan dengan logik industri 5V dan voltan kawalan perkakas standard. HNT-9650-12 (8–16V) direka untuk bas kawalan industri 12V dan bekalan kuasa sistem keselamatan. Ketiga-tiga varian berkongsi spesifikasi frekuensi resonan yang sama iaitu 2700 ± 300 Hz dan spesifikasi tekanan bunyi minimum yang sama.
2. Bolehkah saya menggunakan HNT-9650-03 dalam sistem 5V, atau HNT-9650-12 dalam sistem 24V?
Tidak disyorkan. Voltan operasi maksimum HNT-9650-03 ialah 4.5V; menggunakan risiko 5V melebihi julat operasi yang ditentukan. Voltan operasi maksimum HNT-9650-12 ialah 16V; menggunakan 24V berisiko kerosakan gegelung. Untuk sistem dengan voltan di luar julat pengendalian yang ditentukan, gunakan pengawal selia voltan atau perintang siri untuk membawa voltan yang digunakan dalam had undian varian. Hubungi MEIDI untuk cadangan litar khusus.
3. Apakah perbezaan antara buzzer aktif dan pasif, dan mengapa memilih aktif?
Buzzer aktif mengandungi litar pengayun bersepadu yang menghasilkan bunyi apabila voltan DC digunakan. Buzzer pasif memerlukan isyarat AC luaran (biasanya gelombang persegi atau PWM) pada frekuensi resonans untuk menghasilkan bunyi. Reka bentuk aktif Siri MEIDI HNT-9650 menghapuskan keperluan untuk litar pemacu luaran, penjanaan PWM atau penglibatan mikropengawal.
4. Adakah pin Siri HNT-9650 serasi dengan buzzer lubang telus 9 mm atau 12 mm yang lain?
HNT-9650-03 dan HNT-9650-12 mempunyai badan diameter 9.6 mm; HNT-9650-05 mempunyai badan diameter 9.0 mm. Untuk penggantian terus buzzer lubang telus sedia ada, sahkan diameter pin, pic dan kekutuban terhadap reka letak PCB asal. Hubungi MEIDI untuk pengesahan rujukan silang terhadap nombor bahagian warisan tertentu.
5. Apakah proses pematerian yang disyorkan untuk Siri HNT-9650?
Spesifikasi produk mengenal pasti pematerian gelombang (255 ± 15 °C, 4–6 saat) dan pematerian manual (360 ± 10 °C, 2–5 saat) sebagai proses yang disyorkan, ditunjukkan dengan simbol ★. Pematerian aliran semula dibenarkan (puncak 245 ± 15 °C, 3 saat, 180 °C prapanas 40–70 saat) dengan maksimum 3 pas. Bahan perumahan PBT dipilih untuk keserasian dengan profil suhu ini. Untuk pemasangan automatik volum tinggi, pematerian gelombang adalah kaedah yang disyorkan. Untuk kerja pembaikan dan prototaip, pematerian manual boleh diterima dalam had suhu dan masa yang ditetapkan.
1. Jangan gunakan voltan melebihi julat voltan operasi yang ditentukan.
2. Produk ini adalah reka bentuk terbuka dan tidak memenuhi keperluan kalis air atau kebocoran gam.
3. Penggunaan berpanjangan dalam persekitaran dengan gas menghakis boleh menghakis komponen buzzer dan menghalang operasi yang betul.

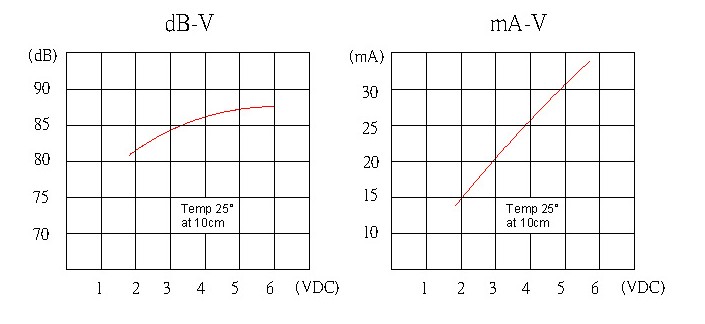

4. Prestasi tekanan bunyi buzzer akan berubah dengan voltan atau arus yang digunakan; memastikan voltan atau arus operasi memenuhi keperluan spesifikasi.
5. Elakkan meletakkan penyekat di hadapan lubang bunyi atau menutupnya, kerana ini boleh menyebabkan operasi tidak stabil.

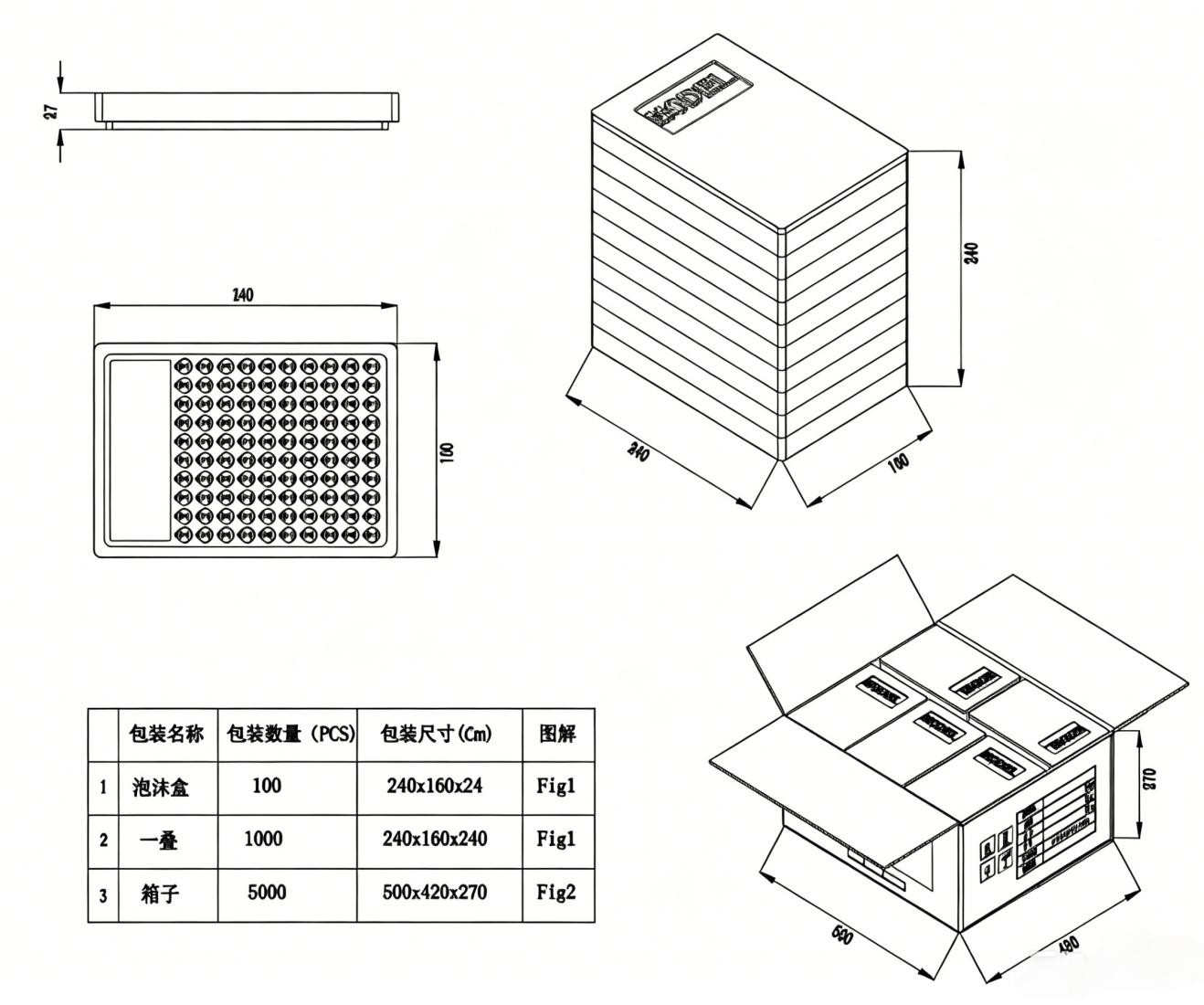

6. Buzzer hendaklah disimpan dalam pembungkusan yang betul untuk mengelakkan kelembapan, karat dan pengoksidaan terminal pin.
Untuk pengesahan rujukan silang terhadap buzzer lubang telus lama, lembaran data siri, penilaian sampel varian voltan atau konfigurasi plumbum tersuai, hubungi MEIDI Applications Engineering.
