Buzzer Pasif Piezoelektrik 17*8mm

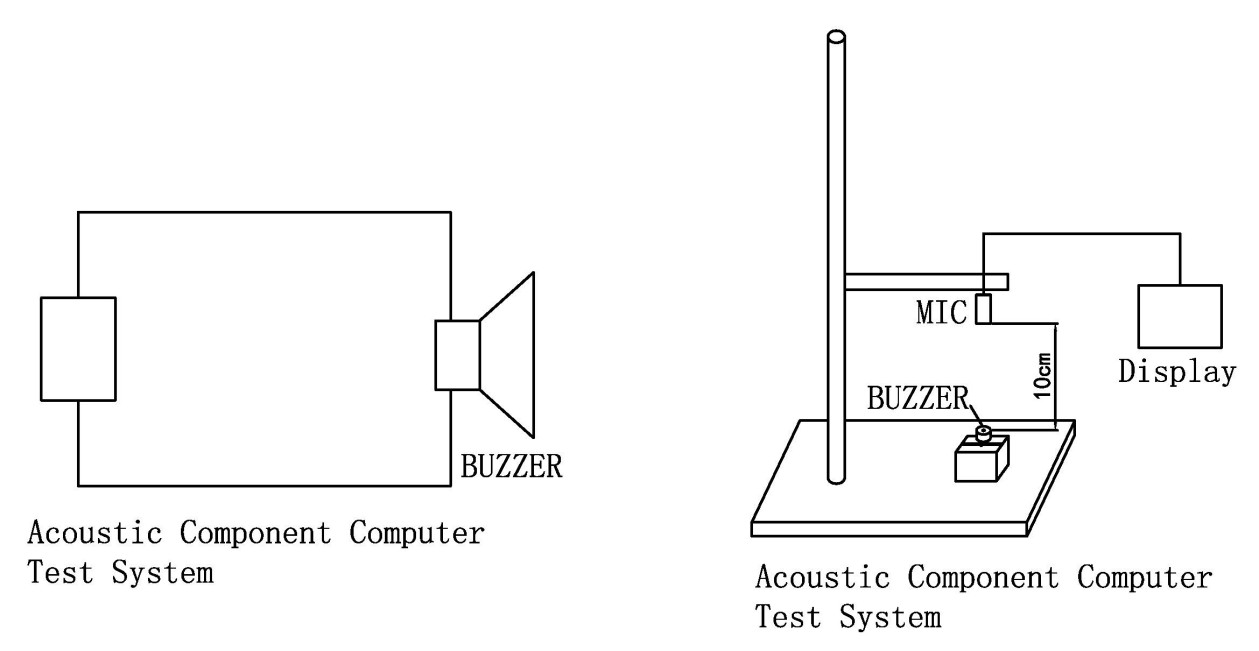

Buzzero Pasif Piezoelektrik 17*8mm menawarkan dua varian frekuensi — 3000Hz dan 2000Hz — dalam pakej lubang telus Φ17×8mm yang sama. Kedua-duanya adalah pembunyi piezoelektrik pasif yang bergantung pada bentuk gelombang pemacu AC luaran untuk menghasilkan nada yang boleh didengar. Kerana jejak, jarak pin dan dimensi perumahan dikongsi antara kedua-dua model, susun atur PCB tunggal boleh menampung sama ada kekerapan tanpa perubahan mekanikal. HNR‑1708 menyampaikan ≥85dB pada 3000Hz, manakala HNR‑1708 PA10 memberikan ≥75dB pada 2000Hz, kedua-duanya diukur pada 10cm dengan gelombang persegi 12Vp‑p. Penggunaan semasa untuk sama ada varian kekal pada atau di bawah 5mA. Perumahan PBT hitam dan 1–30Vp‑p julat operasi menjadikan siri ini sesuai untuk pelbagai peralatan dalaman di mana mikropengawal hos atau pengayun khusus membekalkan isyarat pemanduan.

Dua pilihan frekuensi — 3000Hz (HNR‑1708) atau 2000Hz (HNR‑1708 PA10) — daripada jejak yang sama

Reka bentuk pasif — memerlukan gelombang persegi luaran atau pemacu PWM pada frekuensi resonans

12 Vp‑p berkadar, 1–30 Vp‑p julat pengendalian; ≤5 mA cabutan semasa

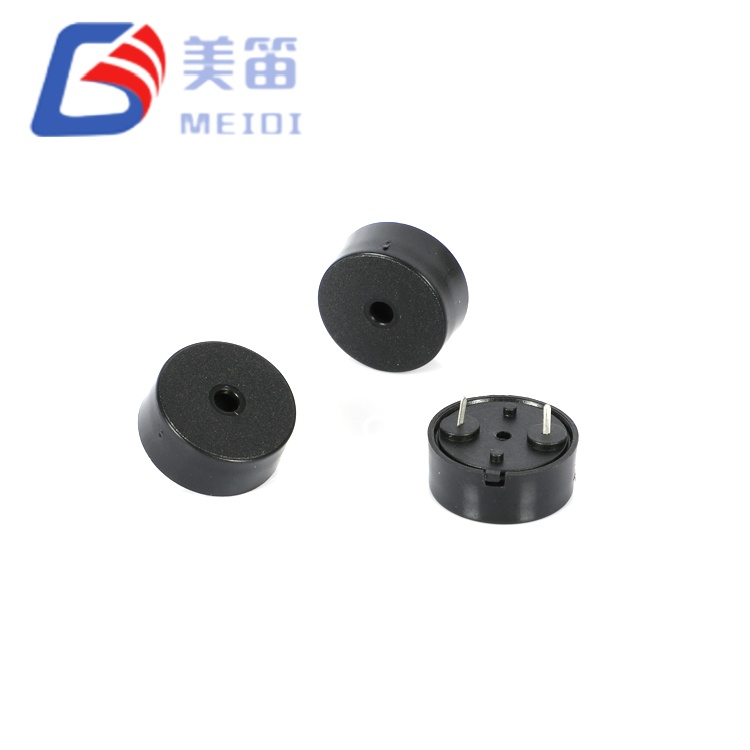

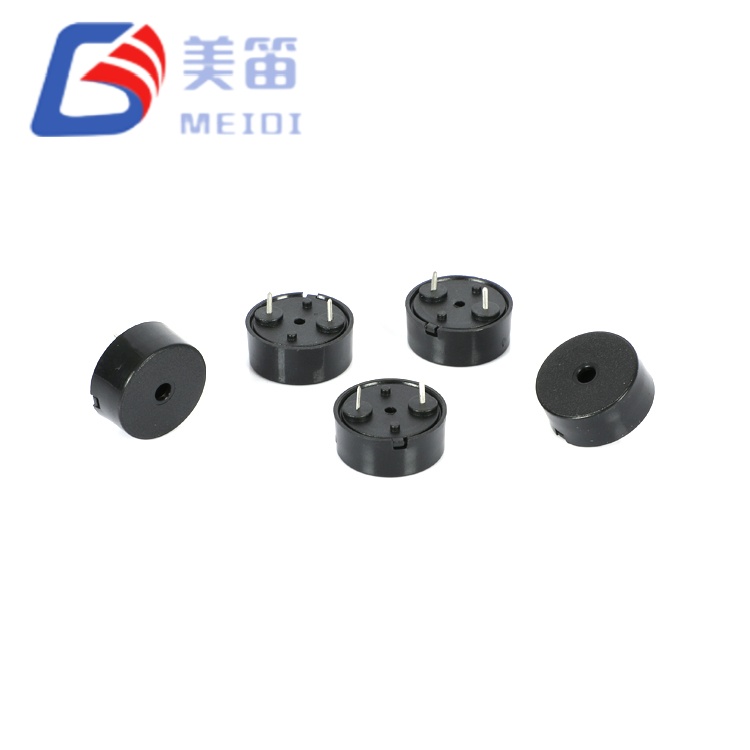

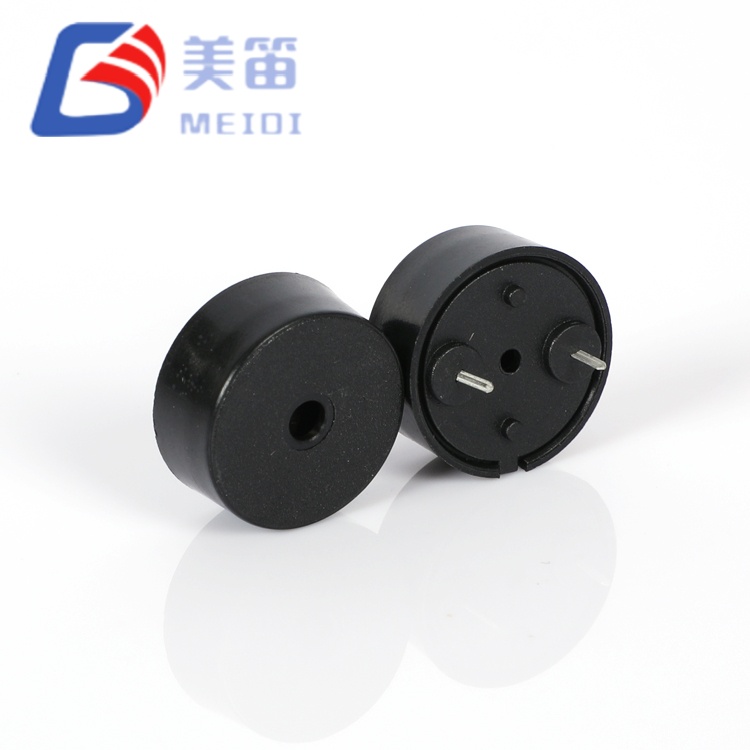

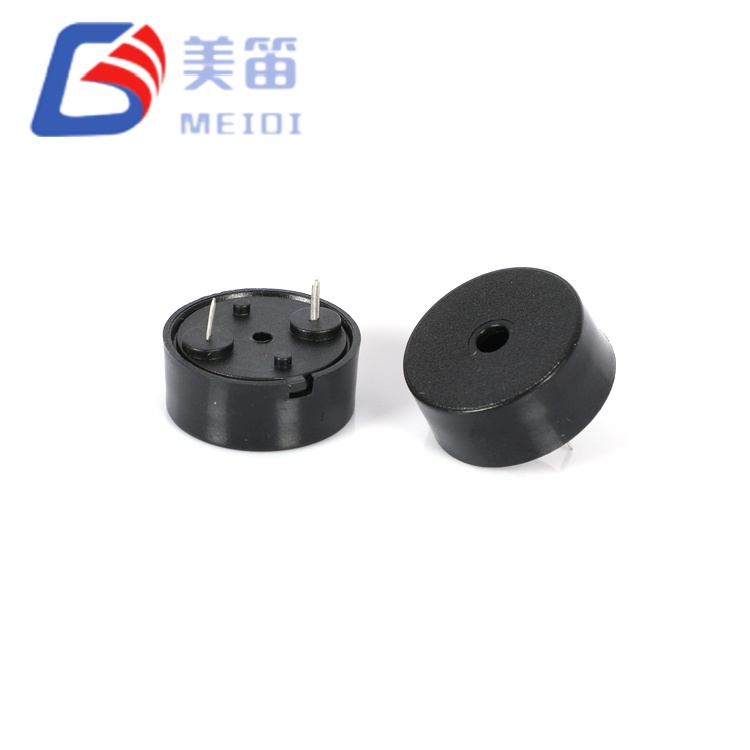

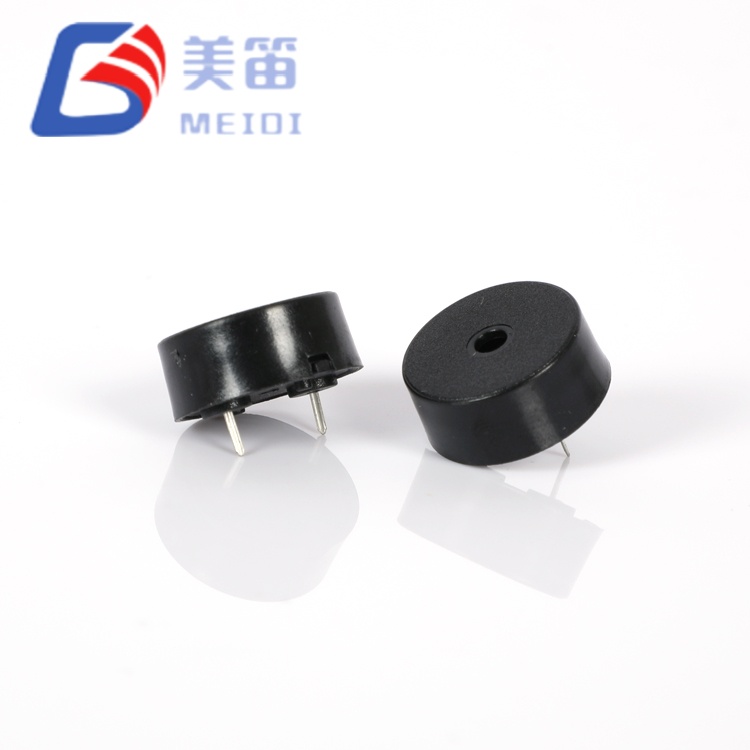

Pakej lubang telus PBT Φ17.0×8.0mm hitam, serasi gelombang dan pateri manual

Suhu operasi: -20 ℃ hingga + 70 ℃ berterusan

Panduan Pemilihan Model

Pilihan antara HNR‑1708 dan HNR‑1708 PA10 terutamanya bergantung pada yang dikehendaki kekerapan amaran dan keperluan tekanan bunyi. HNR‑1708, dengan yang lebih tinggi Nada 3000Hz dan output ≥85dB, lebih sesuai untuk persekitaran di mana bunyi yang lebih tajam dan lebih menembusi adalah berfaedah — seperti amaran industri panel atau peralatan yang beroperasi di kawasan yang mempunyai bunyi latar belakang sederhana. HNR‑1708 PA10 beroperasi pada 2000Hz yang lebih rendah dengan ≥75dB, menghasilkan nada yang kurang mengganggu dan lebih sesuai untuk tetapan senyap seperti peringatan peranti perubatan atau penderia kediaman.

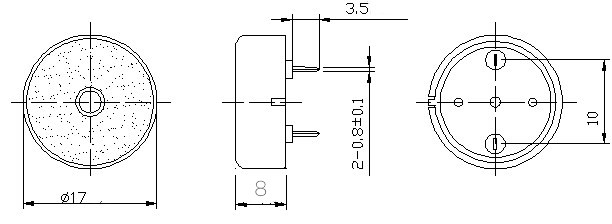

Kerana kedua-dua model berkongsi jejak kaki Φ17mm, susun atur pin dan 8mm yang sama ketinggian, satu reka bentuk PCB boleh disahkan dengan satu varian dan kemudian digunakan bersama yang lain apabila keperluan aplikasi berubah. Kedua-duanya terima isyarat pemacu 1–30Vp‑p dan lukis ≤5mA, jadi litar pemacu yang sama boleh digunakan untuk mana-mana model. Perbezaan berat — 1g untuk HNR‑1708 berbanding 1.4g untuk HNR‑1708 PA10 — mencerminkan sedikit perbezaan pembinaan dalaman yang menghasilkan frekuensi resonan yang lebih rendah.

Untuk aplikasi yang memerlukan kedua-dua frekuensi dalam produk yang sama keluarga, siri HNR‑1708 membenarkan pereka bentuk menyimpan satu PCB dan reka bentuk perumahan sambil menawarkan dua tandatangan akustik, mengurangkan overhed reka bentuk mekanikal.

Syor Litar Pemacu

Sebagai buzzer piezoelektrik pasif, kedua-dua varian HNR‑1708 memerlukan AC luaran isyarat untuk menghasilkan bunyi. GPIO mikropengawal yang dikonfigurasikan untuk output PWM di kekerapan sasaran (3000Hz atau 2000Hz) dengan kitaran tugas 50% adalah yang paling pendekatan biasa. Untuk sistem logik 3.3V atau 5V, penimbal transistor mudah boleh menterjemah isyarat kepada tahap berkadar 12Vp‑p penuh untuk SPL yang lebih tinggi.

Sifat kapasitif beban — kira-kira 12nF untuk HNR‑1708 dan 25nF untuk HNR‑1708 PA10 — bermakna pancang semasa berlaku pada setiap tepi bentuk gelombang pemacu. Perintang siri kecil (biasanya 100–330Ω) boleh hadkan arus puncak tanpa menjejaskan SPL dengan ketara. Untuk berkuasa bateri reka bentuk, cabutan arus purata ≤5mA menjadikan buzzer ini menjimatkan beroperasi walaupun dari sel syiling atau pek Li‑ion kecil.

Pematerian serasi dengan gelombang (260℃, 4–6s) dan manual (350℃, 2–5s) kaedah. Kekalkan ≥2.0mm antara perumah dan tempat mandi pateri.

Senario Aplikasi

Penunjuk amaran industri yang mendapat manfaat daripada nada 3000Hz HNR‑1708 memotong bunyi jentera di atas lantai kilang.

Peringatan peranti perubatan (pam infusi, monitor tanda vital) di mana Nada 2000Hz HNR‑1708 PA10 memberikan amaran yang kurang mengganggu di wad yang sunyi.

Penderia rumah pintar dan loceng pintu, di mana PCB yang sama boleh diisi sama ada varian bergantung pada keutamaan serantau untuk nada amaran.

Instrumen ujian mudah alih yang dikuasakan oleh bateri 3.7V, menggunakan transistor untuk meningkatkan voltan pemacu dan penggunaan ≤5mA untuk memanjangkan masa jalan.

Panel penggera berbilang zon yang memerlukan nada berbeza bagi setiap zon — HNR‑1708 untuk amaran kritikal dan HNR‑1708 PA10 untuk pemberitahuan status — menggunakan a reka bentuk PCB tunggal untuk kedua-duanya.

Langkah berjaga-berjaga

1. Jangan gunakan voltan DC secara langsung. Kedua-dua varian memerlukan isyarat pemacu AC untuk menghasilkan bunyi. DC berterusan boleh merosakkan elemen piezo.

2. Perumahan tidak dimeteraikan. Cegah air, sisa fluks atau pelarut pembersih daripada memasuki port bunyi.

3. Dalam persekitaran yang menghakis, pasangkan buzzer dalam kepungan yang dilindungi atau sapukan salutan konform pada terminal sahaja.

4. SPL bergantung kepada voltan pemacu dan bentuk gelombang. Sahkan bahawa peringkat pemandu memenuhi ayunan voltan yang diperlukan di bawah beban kapasitif.

5. Pastikan port akustik tidak terhalang. Malah penutup separa boleh mengurangkan keluaran oleh beberapa desibel.

6. Simpan dalam pembungkusan tertutup dan kering sehingga pemasangan untuk mengelakkan pengoksidaan pin.

Soalan Lazim

1. Bagaimanakah saya boleh memilih antara HNR‑1708 dan HNR‑1708 PA10?

Pilih HNR‑1708 untuk 3000Hz, ≥85dB — sesuai untuk persekitaran industri atau lebih bising. Pilih HNR‑1708 PA10 untuk 2000Hz, ≥75dB — lebih baik untuk tetapan perubatan atau kediaman. Kedua-duanya berkongsi dimensi dan pinout yang sama, jadi susun atur PCB tidak berubah.

2. Bolehkah saya memacu buzzer ini terus dari pin mikropengawal?

Ya, jika pin boleh membekalkan arus yang mencukupi dan tahap logik jatuh dalam Julat 1–30Vp‑p. Untuk mikropengawal 3.3V atau 5V, penimbal transistor ialah disyorkan untuk mencapai ayunan voltan yang lebih tinggi dan keluaran yang lebih kuat.

3. Apakah kekerapan yang perlu saya gunakan untuk isyarat pemanduan?

Gunakan 3000Hz untuk HNR‑1708 dan 2000Hz untuk HNR‑1708 PA10. Disebabkan oleh ±500Hz toleransi, sapuan kekerapan semasa prototaip boleh mengenal pasti SPL puncak yang tepat untuk kumpulan tertentu. MEIDI boleh menyediakan lengkung pencirian.

4. Mengapakah laporan ujian HNR‑1708 berdasarkan model yang berbeza?

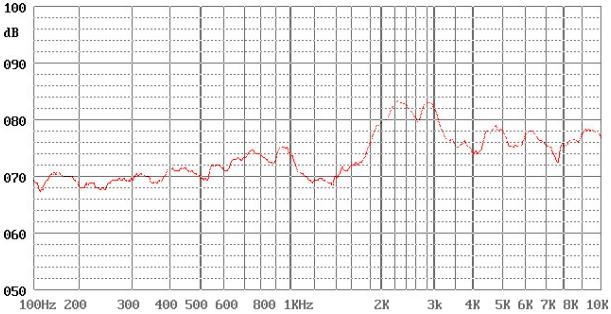

Laporan yang tersedia pada masa ini menggunakan data HNR‑1707 pada 5Vp‑p / 4000Hz sebagai rujukan. Hubungi MEIDI untuk data ujian khusus HNR‑1708‑pada 12Vp‑p / 3000Hz.

5. Adakah siri HNR‑1708 sesuai untuk peranti berkuasa bateri?

ya. Cabutan arus ≤5mA dan julat pengendalian 1–30Vp‑p menjadikannya praktikal untuk operasi bateri. Penukar rangsangan atau penimbal transistor boleh menaikkan pemacu voltan jika SPL yang lebih tinggi diperlukan daripada bateri voltan rendah.

Siasatan Teknikal

Untuk lembaran data, reka bentuk rujukan litar pemacu, data sapu frekuensi atau sokongan pemilihan varian untuk siri HNR‑1708, hubungi MEIDI dengan anda butiran permohonan. Sambutan kejuruteraan biasanya dalam masa satu hari perniagaan.
