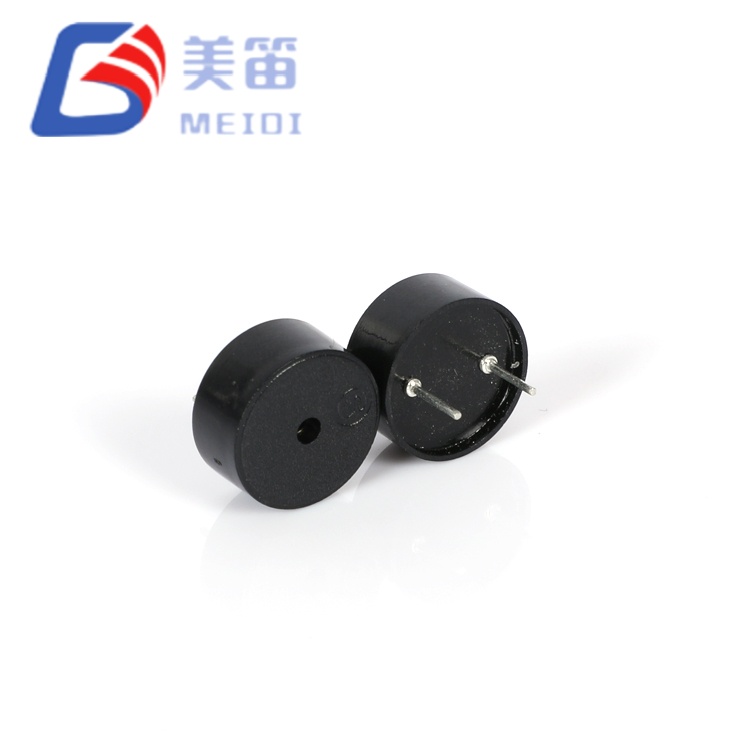

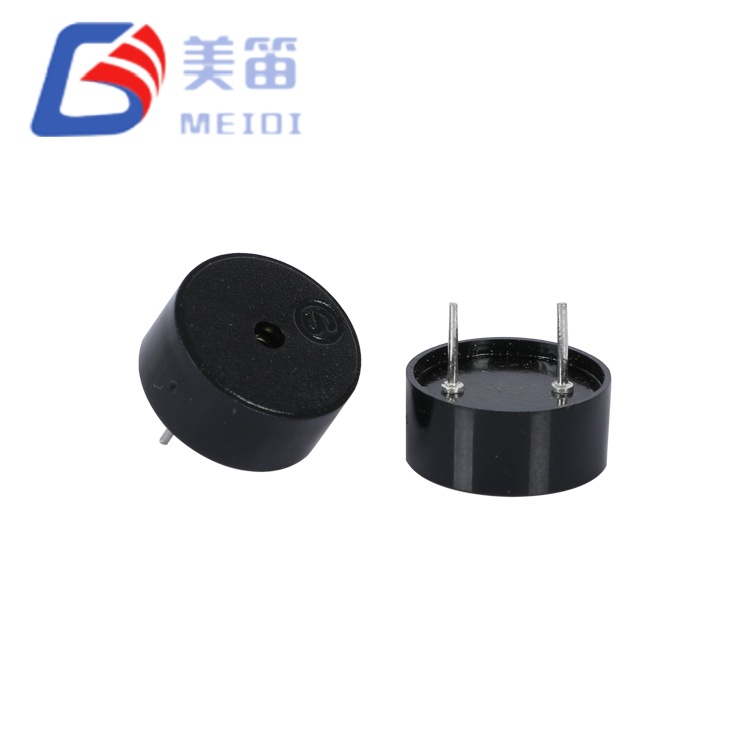

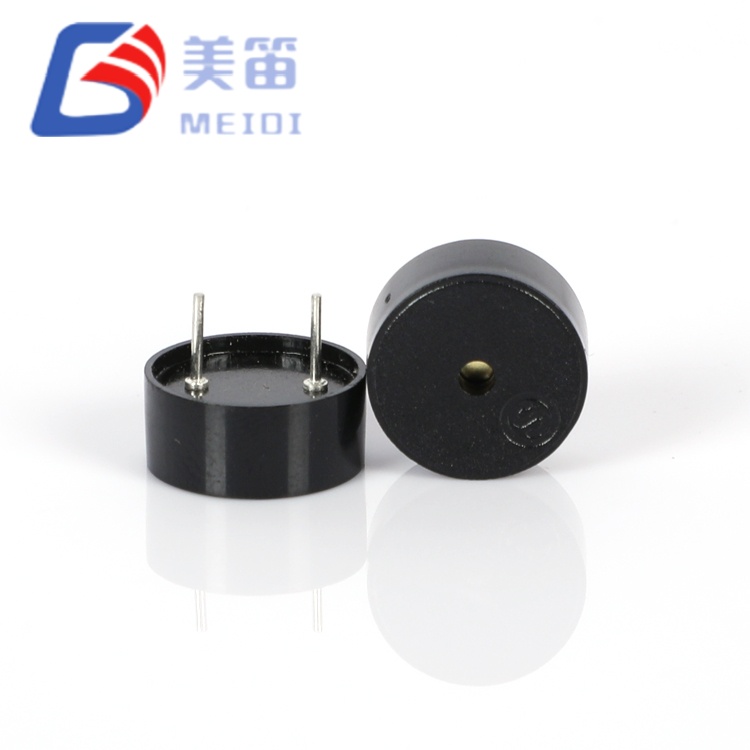

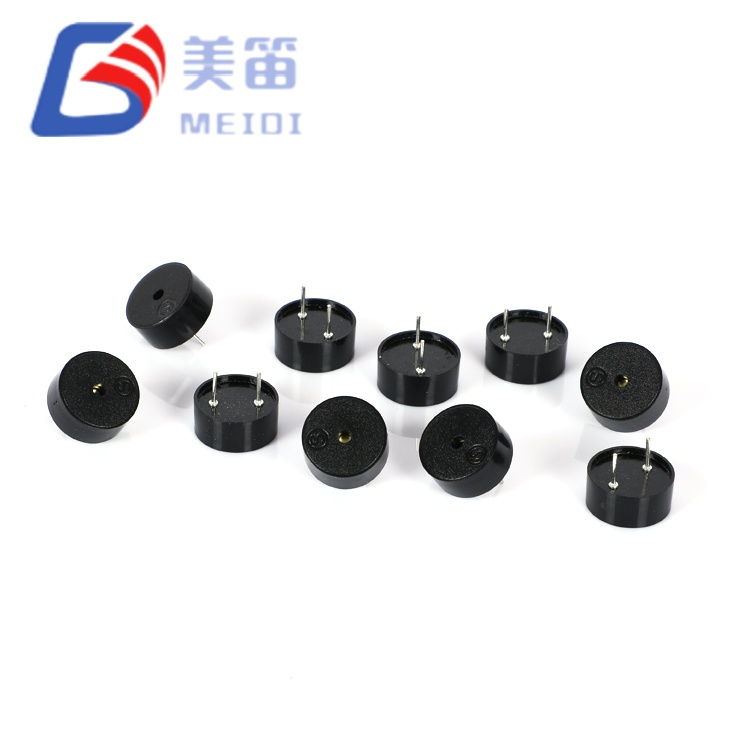

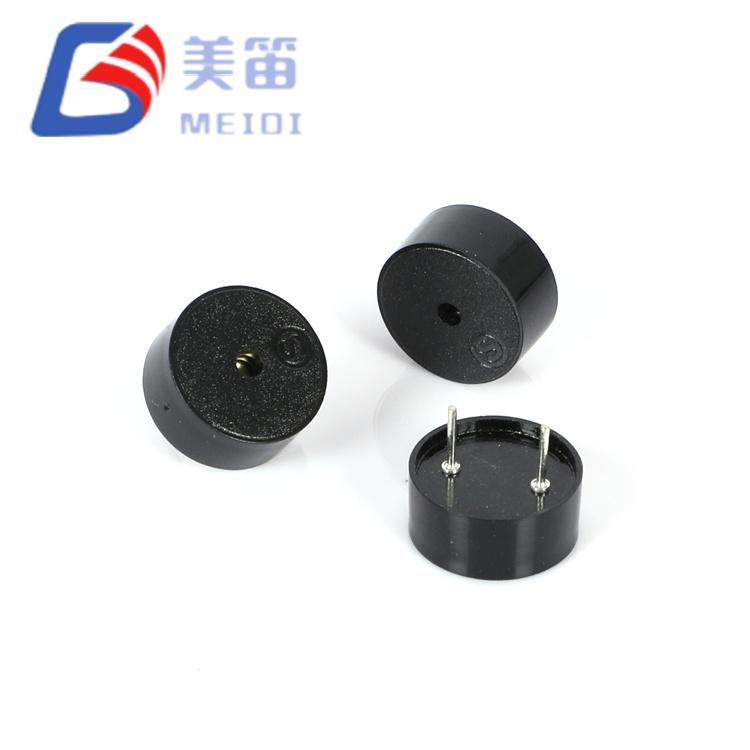

Buzzer Pasif Piezoelektrik 1255 dengan Pin Pogo ialah pembunyi pasif lubang telus yang bergantung pada AC luaran isyarat memandu untuk menghasilkan nada yang boleh didengar. Berukuran 12.5mm diameter dan 5.5mm dalam ketinggian, ia sesuai dengan ruang PCB yang ketat sambil menyampaikan tekanan bunyi minimum sebanyak 80dB pada 10cm apabila didorong dengan gelombang persegi 5Vp‑p pada 4000Hz. semasa penggunaan kekal pada atau di bawah 10mA di bawah keadaan ini, dan pemacu voltan boleh menjangkau dari 1V hingga 30V puncak-ke-puncak, membenarkan sambungan terus kepada output peringkat logik atau bas industri voltan lebih tinggi. PBT hitam perumahan menyokong pematerian gelombang dan manual serta beroperasi merentasi a julat suhu ‑20 ℃ hingga +70 ℃.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Piezoelektrik (Melalui Lubang) | — |
| Voltan Ternilai | 5 Vp‑p | Keadaan ujian rujukan |
| Voltan Kendalian | 1 – 30 Vp‑p | Julat isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz gelombang persegi |
| Penggunaan Semasa | ≤ 10 mA | 5 Vp‑p, 4000 Hz gelombang persegi |
| Frekuensi Resonans | 4000 ± 500 Hz | Pada keadaan yang dinilai |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | 12.5 ± 0.3 × 5.5 ± 0.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.60 ± 0.2 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| Pematerian Gelombang ★ | 260 ± 5 ℃, 4–6 s | 2-3 kitaran disyorkan |
| Memateri Manual ★ | 350 ± 10 ℃, 2–5 s | 2-3 kitaran disyorkan |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s | Badan 2.0 mm dari pateri |
Jadual di bawah mengandungi ukuran daripada sampel 10-unit yang diuji pada 5Vp‑p, 4000Hz gelombang persegi. Hasilnya menggambarkan keseragaman pengeluaran tipikal dan tidak dijamin had. Untuk sampul prestasi yang ditentukan, rujuk kepada spesifikasi teknikal di atas.
| Tidak. | SPL (dB) | Semasa (mA) | Kapasitansi (nF) | Dia (mm) | H (mm) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
Nilai kapasiti berasal daripada pengepala laporan ujian dan bukan sebahagian daripada spesifikasi teras. Hubungi MEIDI untuk data khusus kumpulan pengeluaran.
Oleh kerana Buzzer Pasif Piezoelektrik 1255 dengan Pin Pogo ialah buzzer pasif, ia bergantung pada sistem hos untuk menyediakan gelombang persegi atau isyarat PWM berpusat pada 4000Hz. Sebuah mikropengawal output pemasa boleh berfungsi sebagai sumber langsung, walaupun tekanan bunyi akan lebih rendah pada tahap logik 3.3V atau 5V daripada pada keupayaan 30Vp‑p penuh. Menambah penimbal transistor mudah atau pemacu get logik antara pin MCU dan buzzer membenarkan amplitud pemacu ditingkatkan secara bebas bekalan mikropengawal. Beban kapasitif, biasanya sekitar 12nF, menyebabkan puncak arus ringkas pada setiap tepi isyarat. Perintang siri kecil (100Ω hingga 330Ω) membantu mengehadkan puncak ini sambil mengekalkan output akustik.
Kedua-dua gelombang dan pematerian manual disokong. Penyolderan gelombang dilakukan pada 260℃ selama 4–6 saat, dan pematerian tangan pada 350℃ selama 2–5 saat. Sehingga tiga kitaran haba dibenarkan, dan perumahan mesti kekal di sekurang-kurangnya 2.0mm dari tempat mandi pateri atau hujung besi.
MEIDI menggunakan protokol kebolehpercayaan tujuh item untuk setiap lot pengeluaran HNR‑1255 PA6.5, selaras dengan spesifikasi produk. Ujian itu turutan termasuk pendedahan kelembapan lanjutan, suhu tinggi dan rendah penyimpanan, kitaran haba, kejatuhan mekanikal, getaran, dan haba pateri rintangan. Selepas setiap tekanan, bahagian dibenarkan pulih di dalam bilik suhu selama dua jam sebelum pengesahan elektrik dan dimensi. Semua ujian dijalankan dalam rangka kerja ISO9001 syarikat sistem kualiti yang diperakui, dan laporan peringkat kelompok boleh disediakan penghantaran volum.
Seni bina pasif buzzer ini sesuai untuk reka bentuk yang sudah menjana output gelombang PWM atau persegi. Peralatan mudah alih beroperasi daripada bateri boleh mendapat manfaat daripada arus pemacu 10mA yang sederhana dan ketiadaan beban pengayun senyap. Panel industri dengan 12V atau Bekalan DC 24V boleh memacu buzzer terus dalam voltan lebarnya toleransi. Elektronik pengguna seperti penderia rumah pintar dan pegang tangan alat diagnostik juga menghargai jejak 12.5mm. Untuk permohonan yang memerlukan pensijilan keselamatan atau perubatan khusus, sila rujuk MEIDI untuk mengesahkan status pematuhan semasa.
Apakah isyarat pemacu yang diperlukan oleh HNR‑1255 PA6.5?
Isyarat AC diperlukan, biasanya gelombang persegi atau PWM pada kira-kira 4000Hz. Menggunakan voltan DC yang stabil tidak akan menghasilkan bunyi dan mungkin merosakkan elemen piezoelektrik.
Bolehkah ia didorong terus oleh mikropengawal?
Ya, dengan syarat voltan puncak-ke-puncak pin berada di dalam Julat 1–30V. Pada logik 3.3V atau 5V, paras bunyi akan berada di bawah berkadar 80dB. Penampan transistor boleh digunakan untuk mencapai lebih tinggi memacu voltan apabila keluaran yang lebih kuat diperlukan.
Apakah kaedah pematerian yang disyorkan?
Kedua-dua pematerian gelombang (260 ℃, 4–6s) dan pematerian manual (350 ℃, 2–5s) boleh diterima, dengan maksimum tiga kitaran haba. Kekalkan jarak minimum 2.0mm antara perumahan dan sumber haba.
Untuk lembaran data lengkap, lengkung tindak balas frekuensi atau khusus kelompok data ujian, sila hubungi MEIDI dengan butiran permohonan anda. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
