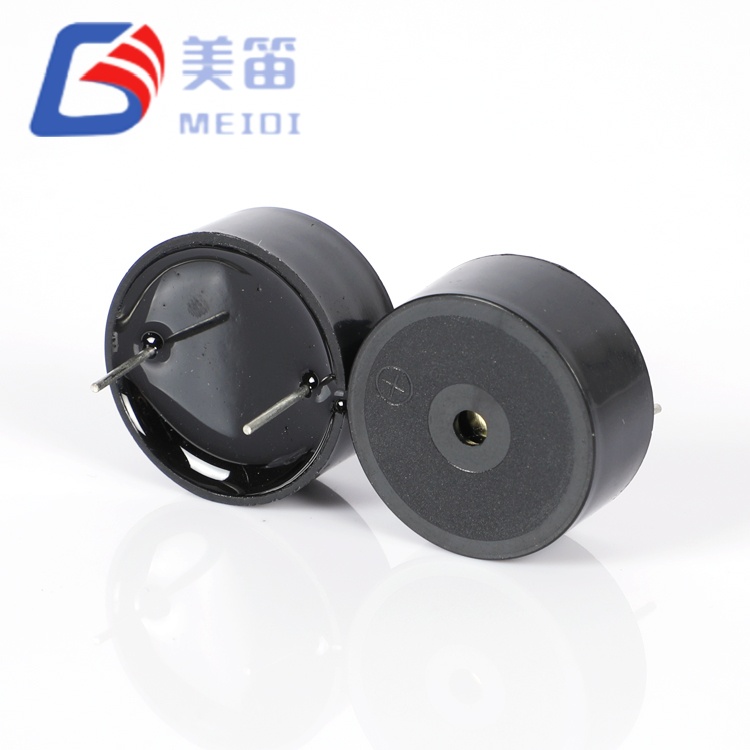

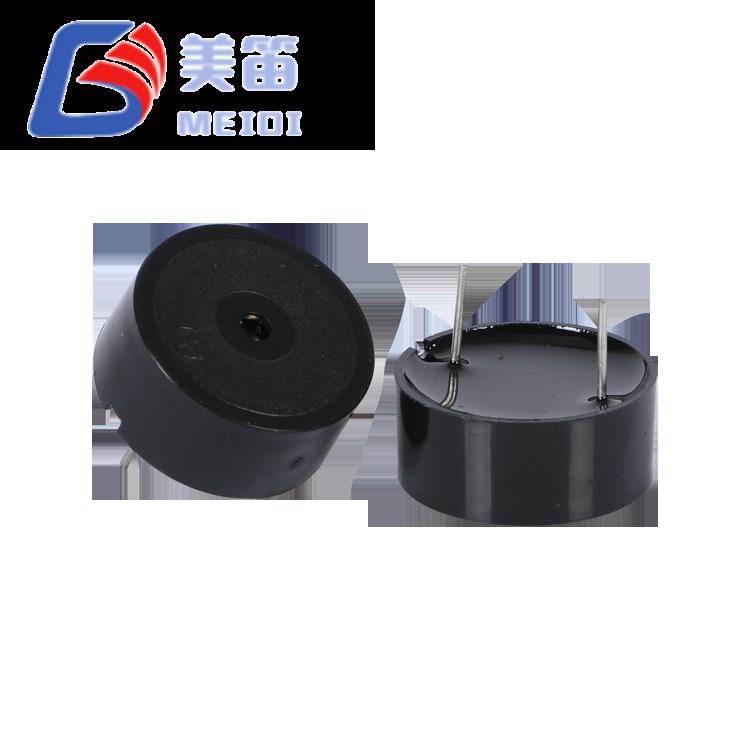

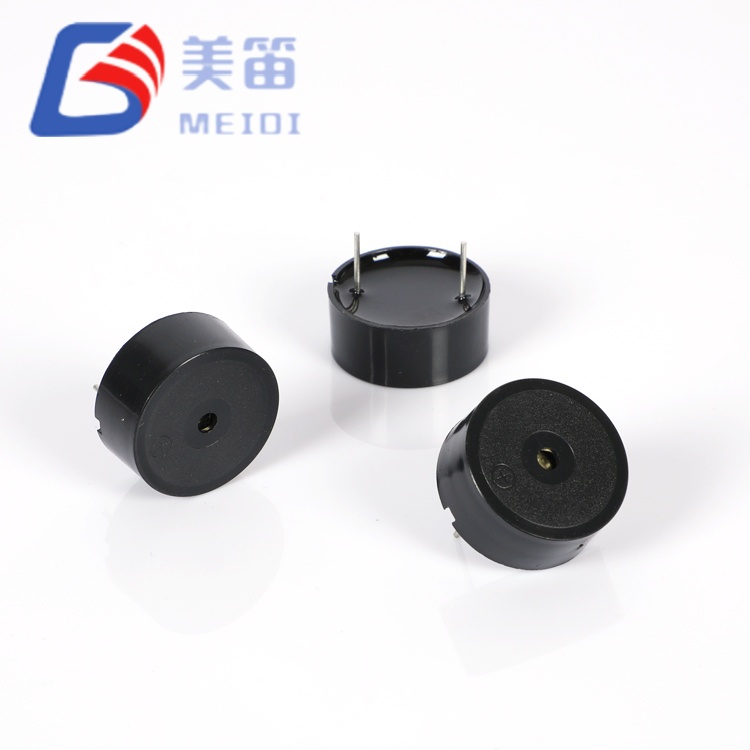

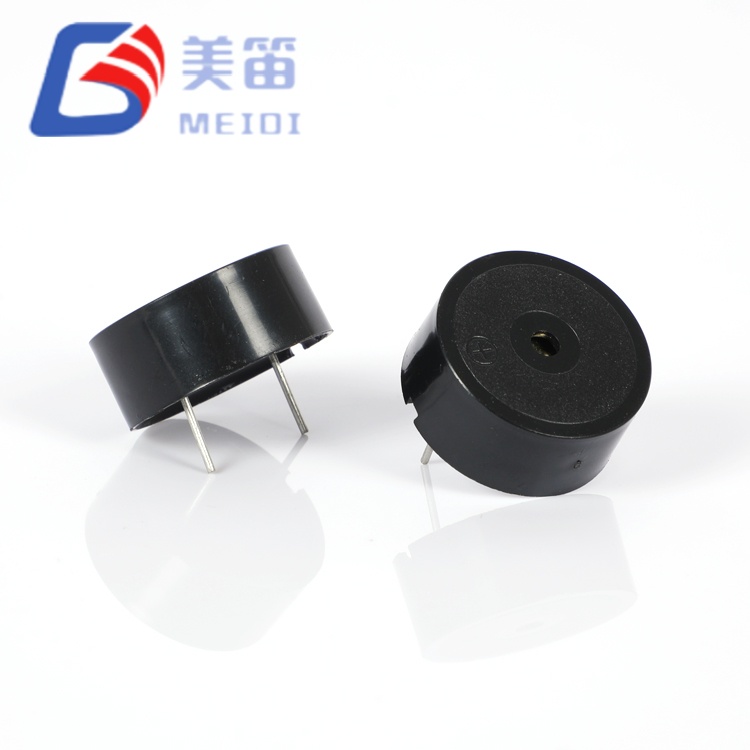

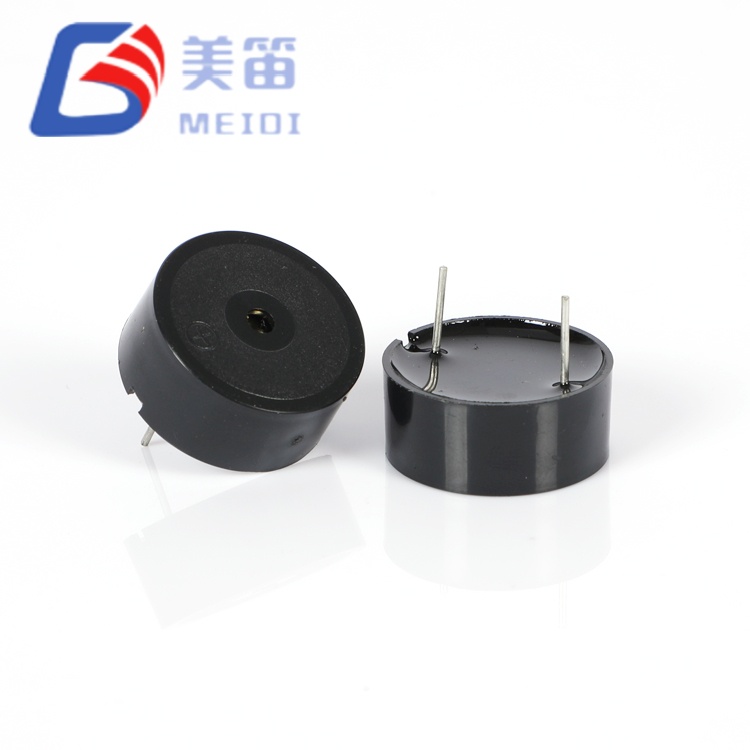

Tidak seperti buzzer aktif yang menjana nadanya sendiri, Buzzer Pasif Piezoelektrik 23*10mm ialah piezoelektrik pasif sounder bertujuan untuk dipacu oleh bentuk gelombang AC luaran — biasanya gelombang persegi atau PWM isyarat yang dibekalkan oleh mikropengawal atau pengayun khusus. Kekerapan resonan 3500Hz membolehkan pereka bentuk menala frekuensi pemanduan untuk output akustik maksimum, mencapai ≥85dB pada 10cm apabila disuap dengan gelombang persegi 12Vp‑p. Langkah-langkah perumahan PBT hitam Φ23mm diameter dan 9.8mm tinggi, menjadikannya salah satu pilihan yang lebih langsing dalam Siri HNR. Dengan cabutan semasa ≤8mA di bawah keadaan berkadar dan voltan operasi julat 1–30Vp‑p, komponen lubang telus ini sesuai dengan reka bentuk kekangan ruang di mana pengawal hos sudah menyediakan pin keluaran yang sesuai.
Reka bentuk pasif — memerlukan pemacu AC luaran pada 3500Hz
12 Vp‑p berkadar, 1–30 Vp‑p julat pengendalian
≥85 dB SPL pada 10cm, penggunaan ≤8 mA pada keadaan undian
Pakej lubang telus Φ23.0×9.8mm hitam PBT, 3g
Operasi berterusan dari -20℃ hingga +70℃
| Parameter | Nilai | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Pasif Piezoelektrik | — |
| Voltan Ternilai | 12 Vp‑p | Puncak-ke-puncak |
| Voltan Kendalian | 1–30 Vp‑p | Julat isyarat memandu |
| Frekuensi Resonans | 3500 ± 500 Hz | Pada voltan terkadar |
| Keluaran Bunyi pada 10 cm | ≥85 dB | 3500 Hz gelombang persegi, 12 Vp‑p |
| Penggunaan Semasa | ≤8 mA | 3500 Hz gelombang persegi, 12 Vp‑p; spesifikasi ≤8mA; pengepala laporan ujian mungkin menyatakan ≤5mA — lihat Laporan Ujian |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

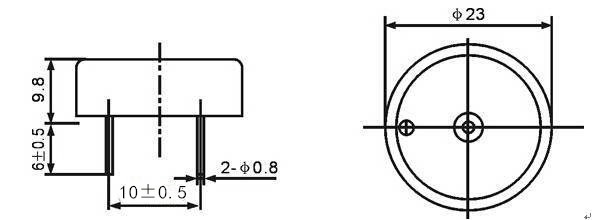

| Dimensi (Dia × H) | Φ23 ± 0.5 × 9.8 ± 0.5 mm | Badan sahaja; toleransi lukisan ±0.5mm melainkan dinyatakan |
| Berat badan | 3 g | — |
| Bahan Perumahan | PBT hitam | — |
| Kapasitansi | 12 ± 40% nF | Nilai rujukan setiap pengepala spesifikasi; tidak disahkan setiap sampel |
| Jenis Pemasangan | Melalui-Lubang | Gelombang / pateri manual |
Oleh kerana Buzzer Pasif Piezoelektrik 23*10mm tidak mempunyai pengayun dalaman, bentuk gelombang pemacu mesti dibekalkan secara luaran. Pendekatan biasa ialah menggunakan pin GPIO mikropengawal yang dikonfigurasikan untuk PWM output pada 3500Hz dengan kitaran tugas 50%, penimbal melalui transistor atau khusus pemacu jika pin tidak dapat menghasilkan arus yang mencukupi. Tahap pemacu berkadar ialah 12Vp‑p, tetapi peranti beroperasi dengan pasti daripada 1Vp‑p hingga 30Vp‑p, membenarkan sambungan terus kepada logik 3.3V atau 5V selepas terjemahan tahap apabila SPL yang lebih tinggi diperlukan.
Kapasiti yang ditentukan kira-kira 12nF (nilai rujukan) harus difaktorkan ke dalam reka bentuk peringkat pemandu, kerana beban reaktif akan menarik lebih tinggi serta-merta arus semasa setiap peralihan tepi. Perintang siri boleh ditambah untuk menghadkan puncak semasa jika bekalan adalah sensitif, walaupun ini mungkin mengurangkan SPL. Kekerapan toleransi ±500Hz bermakna puncak resonan yang tepat boleh berbeza sedikit antara unit; untuk SPL maksimum, sapuan kekerapan semasa prototaip disyorkan untuk dikenal pasti kekerapan pemacu optimum untuk kumpulan tertentu.
Pematerian serasi dengan kedua-dua gelombang (260℃, 4–6s) dan manual (350℃, 2–5s) proses, dengan kelegaan 2.0mm antara perumahan dan mandi pateri.
| Item Ujian | keadaan | Kriteria Penerimaan |
| Kelembapan | 50 ± 5 ℃, 90–95% RH, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Suhu Tinggi | +80 ± 2 ℃, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Suhu Rendah | -30 ± 2 ℃, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Berbasikal Suhu | -30 ℃ ↔ +80 ℃, tinggal 30 minit, 5 kitaran | Semua spesifikasi berpuas hati selepas pemulihan |
| Jatuhkan | 75 cm hingga 10 mm kayu keras, 3 titik | Penampilan dan prestasi elektrik disahkan |
| Getaran | 10–55 Hz, amplitud tunggal 1.0 mm, paksi XYZ, jumlah 0.5 jam | Tiada degradasi mekanikal atau elektrik |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s, 2.0 mm jarak badan ke pateri | Dimensi dan prestasi memenuhi spesifikasi |
Buzzer Pasif Piezoelektrik 23*10mm dipasang dalam kemudahan Jiangsu yang sama yang menghasilkan MEIDI yang aktif julat buzzer, tetapi mengikut aliran proses yang berbeza kerana seni bina pasifnya. Selepas cakera seramik piezo diikat pada substrat logam dan dimasukkan ke dalam Perumahan PBT, pemasangan tertakluk kepada ujian akustik 100% menggunakan piawaian 12Vp‑p, 3500Hz gelombang persegi untuk mengesahkan SPL, kekerapan dan arus. ini adalah ditambah dengan pensampelan kebolehpercayaan berkala yang diterangkan di atas.
Sistem kualiti MEIDI, diperakui ISO9001, meliputi pemeriksaan bahan masuk, semakan dalam proses dan pengelogan data ujian akhir. Penyepaduan menegak kemudahan - termasuk pembuatan acuan dalaman dan pemprosesan seramik — menyokong boleh diulang hasil pembuatan dan membantu mengekalkan masa pendahuluan yang stabil untuk kedua-dua kuantiti percubaan dan pesanan volum.
Litar penggera berasaskan mikrokontroler di mana pin GPIO boleh menjana persegi 3500Hz lambaikan terus, menghapuskan keperluan untuk modul buzzer aktif yang berasingan.
Peranti perubatan mudah alih dan meter pegang tangan yang mendapat manfaat daripada berat 3g yang lebih rendah dan profil 9.8mm tipis, manakala hos MCU sudah menyediakan nada amaran.
Panel penunjuk industri dengan berbilang pembunyi didorong oleh satu berbilang saluran Pengawal PWM, menggunakan tindak balas frekuensi konsisten HNR‑2310A untuk seragam keluaran akustik.
Perkakas pengguna dan penderia rumah pintar di mana buzzer diaktifkan sahaja berselang-seli dan reka bentuk pasif menyumbang kepada arus siap sedia yang lebih rendah (tiada cabutan senyap pengayun dalaman).
Papan pendidikan dan prototaip yang termasuk peranti PWM, membenarkan pelajar dan jurutera untuk bereksperimen dengan penjanaan bunyi yang bergantung kepada frekuensi.

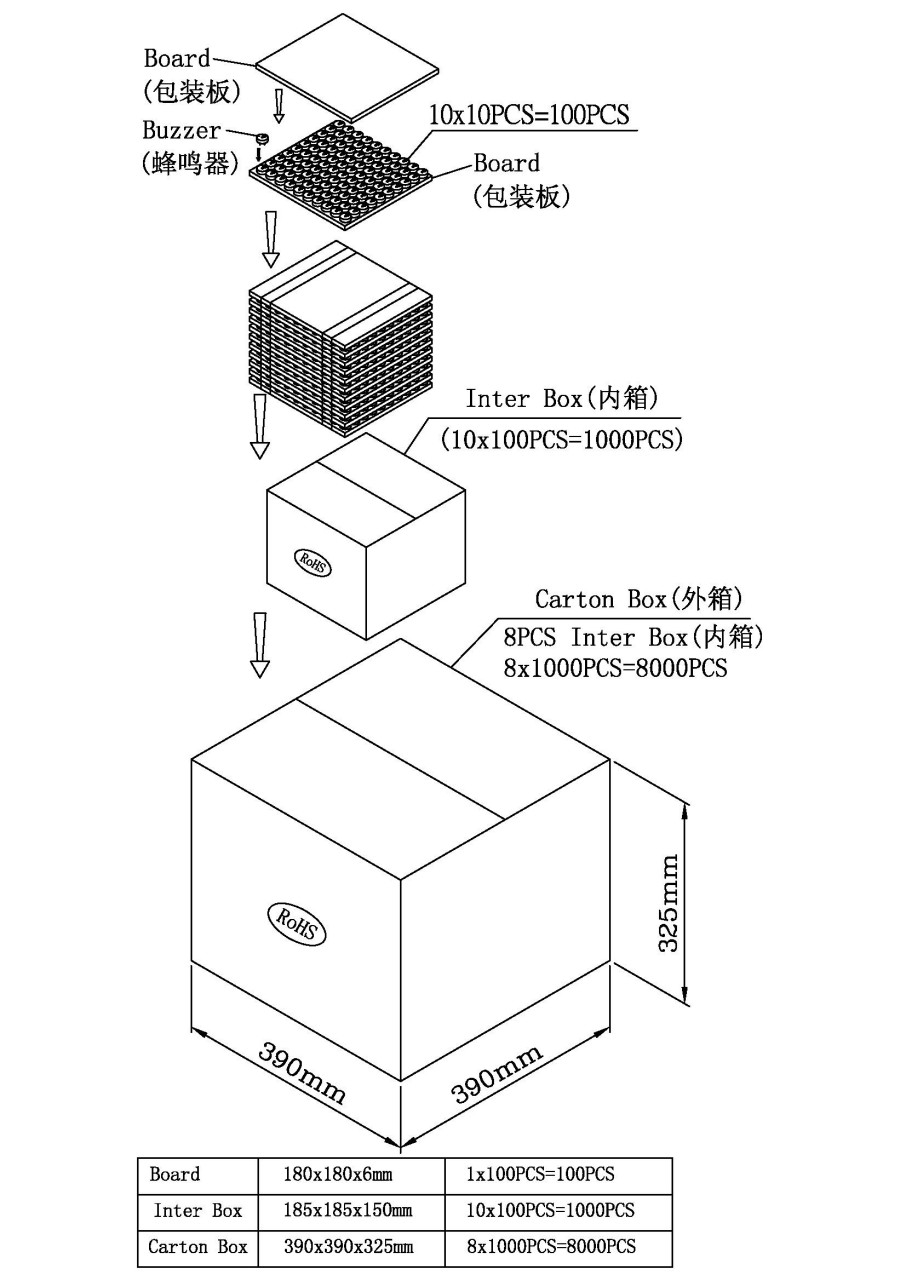

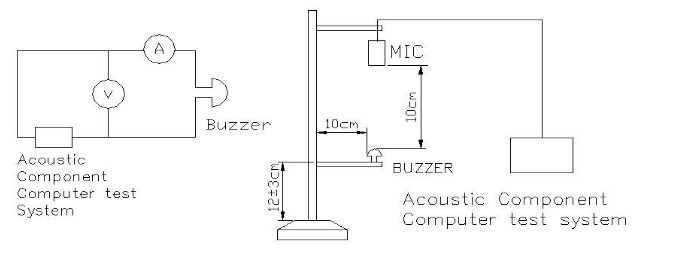

Data sepuluh sampel yang direkodkan dengan gelombang persegi 12Vp‑p pada 3500Hz menunjukkan nilai SPL antara 91–94dB, melebihi ≥85dB minimum. Pengukuran semasa terdiri daripada 3.87–4.00mA, iaitu di bawah kedua-dua had parameter ≤8mA dan angka ≤5mA sekali-sekala dicatat dalam pengepala laporan ujian. Bacaan kekerapan jatuh dalam 3486–3600Hz, berkenaan dengan tetingkap 3500±500Hz. Dimensi disahkan kepada toleransi Φ23×9.8mm.
| Sampel | SPL (dB) | Semasa (mA) | Kekerapan (Hz) | Diameter (mm) | Tinggi (mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
Kesimpulan: LULUS. Penampilan, kekutuban, dan arah pita mematuhi.
1. Jangan gunakan voltan DC terus ke HNR‑2310A; ia memerlukan selang seli bentuk gelombang untuk menghasilkan bunyi. DC berterusan boleh memanaskan unsur piezo.
2. Perumahan tidak dimeteraikan. Elakkan air, fluks atau pelarut pembersih daripada masuk port bunyi.
3. Dalam persekitaran dengan gas menghakis, lindungi buzzer dengan meletakkannya di dalam a kepungan berventilasi atau dengan menggunakan salutan pelindung pada terminal sahaja.
4. Tahap tekanan bunyi bergantung kepada voltan pemacu dan bentuk gelombang. Sahkan bahawa anda peringkat pemandu boleh mencapai SPL yang dikehendaki di bawah beban.
5. Pastikan bukaan akustik jelas. Halangan mengurangkan output dan boleh mengalihkan frekuensi resonans.
6. Simpan dalam pembungkusan yang kering dan tertutup sehingga dipasang untuk mengelakkan pengoksidaan pin.
1. Apakah yang membezakan buzzer pasif seperti Buzzer Pasif Piezoelektrik 23*10mm daripada buzzer aktif?
Buzzer pasif memerlukan isyarat pemacu AC luaran pada frekuensi resonansnya, manakala buzzer aktif mengandungi pengayun dalaman dan hanya memerlukan bekalan DC. HNR‑2310A memberikan pereka kawalan penuh ke atas kekerapan nada dan membenarkan pin mikropengawal yang sama untuk memacu berbilang bunyi.
2. Bolehkah saya memandu HNR‑2310A terus daripada pin mikropengawal 3.3V?
Ya, selagi isyarat puncak-ke-puncak 3.3V berada dalam operasi 1–30Vp‑p julat. Walau bagaimanapun, SPL yang terhasil akan lebih rendah daripada pada 12Vp‑p. Penampan transistor atau level shifter boleh digunakan untuk mencapai ayunan voltan yang lebih tinggi dan output yang lebih kuat.
3. Mengapakah laporan ujian kadangkala menyebut had semasa ≤5mA?
Sesetengah pengepala laporan ujian merujuk ≤5mA, yang merupakan ketidakkonsistenan dokumentasi. Jadual parameter produk menentukan ≤8mA, dan sampel yang diukur biasanya melukis sekitar 4mA. Hubungi MEIDI untuk mengesahkan had yang dikenakan untuk pesanan anda.
4. Apakah kekerapan pemanduan yang disyorkan untuk SPL maksimum?
Frekuensi resonans nominal ialah 3500Hz. Oleh kerana toleransi ±500Hz, ia adalah dinasihatkan untuk menyapu frekuensi pemanduan antara 3000Hz dan 4000Hz semasa prototaip untuk mencari puncak yang tepat untuk unit tertentu. MEIDI boleh memberikan kekerapan keluk tindak balas.
5. Adakah terdapat sebarang pertimbangan susun atur PCB khas untuk HNR‑2310A?
Jejak melalui lubang adalah standard. Pastikan kelegaan sekurang-kurangnya 2.0mm antara perumah dan tempat mandi pateri. Untuk pematerian gelombang, profil yang disyorkan ialah 260 ℃ selama 4–6 saat.
Untuk lembaran data, nota aplikasi litar pemacu, data sapu frekuensi atau a sebut harga untuk HNR‑2310A, hubungi MEIDI dengan keperluan projek anda. Sokongan kejuruteraan biasanya bertindak balas dalam satu hari perniagaan.
