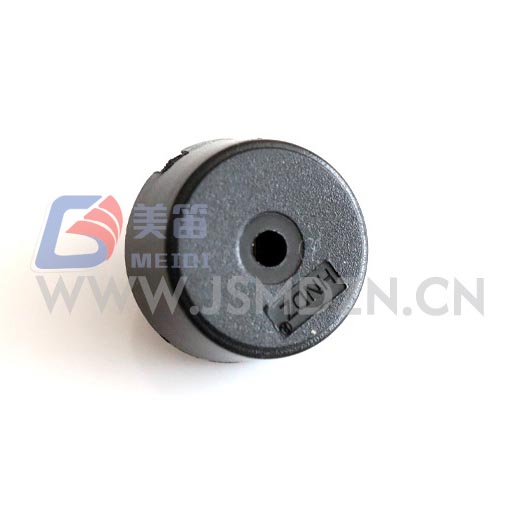

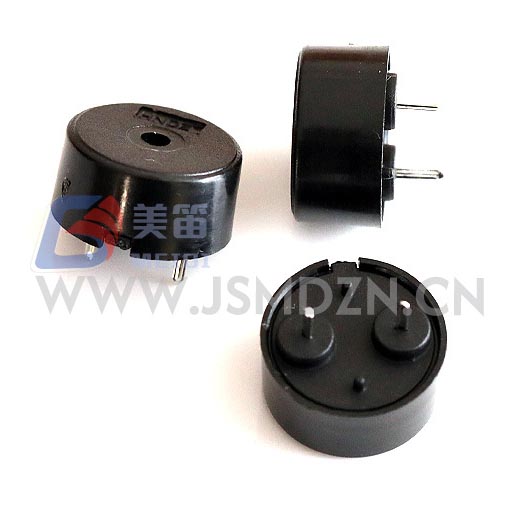

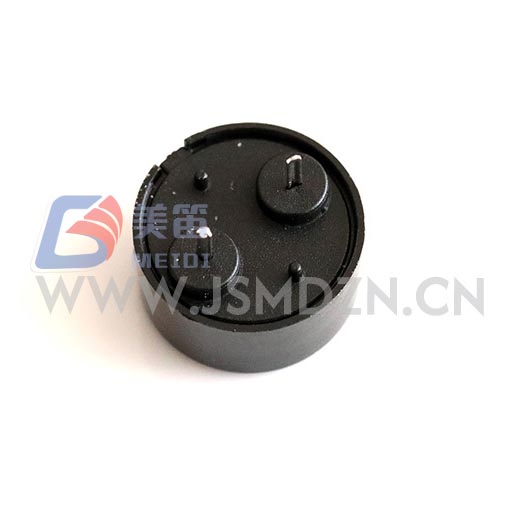

Buzzer Pasif Piezoelektrik 1404 dengan Pin Pogo ialah buzzer pasif lubang tembus padat yang bergantung pada isyarat pemacu AC luaran untuk menjana bunyi. Dengan diameter 13.8mm dan a profil rendah hanya 4.0mm, ia sesuai dengan susun atur PCB yang dikekang ruang. A 5Vp‑p gelombang persegi pada 4000Hz menghasilkan tahap tekanan bunyi sekurang-kurangnya 80dB pada 10cm semasa melukis tidak lebih daripada 10mA. Litar pemacu boleh menerima isyarat dari 1V hingga 30V puncak-ke-puncak, memberikan pereka fleksibiliti untuk menggunakan tahap logik output secara langsung atau meningkatkan voltan untuk volum yang lebih tinggi. Perumahan PBT hitamnya menahan suhu pematerian manual dan beroperasi dengan pasti dari -20℃ hingga +70 ℃.
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Piezoelektrik (Melalui Lubang) | — |
| Voltan Ternilai | 5 Vp‑p | Keadaan ujian rujukan |
| Voltan Kendalian | 1 – 30 Vp‑p | Julat isyarat memandu |
| Keluaran Bunyi pada 10 cm | ≥ 80 dB | 5 Vp‑p, 4000 Hz gelombang persegi |
| Penggunaan Semasa | ≤ 10 mA | 5 Vp‑p, 4000 Hz gelombang persegi |
| Frekuensi Resonans | 4000 Hz | Tiada toleransi dinyatakan dalam spesifikasi |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | 13.8 ± 0.4 × 4.0 ± 0.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.67 ± 0.1 g | tipikal |
| Bahan Perumahan | PBT hitam | — |
| Memateri Manual ★ | 350 ± 10 ℃, 2–5 s | 2-3 kitaran disyorkan |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s | Badan 2.0 mm dari pateri |
| Tidak. | SPL (dB) | Semasa (mA) | Kapasitansi (nF) | Dia (mm) | H (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Keputusan sampel ini menunjukkan taburan pengeluaran biasa. Yang dijamin sempadan prestasi ditakrifkan dalam spesifikasi di atas. Kapasitansi nilai muncul dalam pengepala laporan ujian dan bukan sebahagian daripada parameter utama meja. Hubungi MEIDI untuk data ujian khusus kelompok.
Memandangkan buzzer ini adalah komponen pasif, ia memerlukan bentuk gelombang AC luaran untuk operasi. GPIO mikropengawal dikonfigurasikan sebagai output PWM pada 4000Hz adalah penyelesaian biasa. Apabila voltan logik ialah 3.3V atau 5V, keluaran bunyi akan lebih rendah daripada nilai 80dB; penimbal transistor mudah boleh menaikkan tahap pemacu sehingga voltan yang dikehendaki dalam tetingkap 1–30Vp‑p. The sifat kapasitif buzzer, biasanya sekitar 12nF, menyebabkan arus pendek pancang semasa peralihan isyarat. Perintang siri kecil dalam julat 100–330Ω membantu mengehadkan arus puncak tanpa mengurangkan kenyaringan yang ketara.
Untuk pemasangan pengeluaran, pematerian manual disyorkan pada 350 ℃ untuk 2–5 saat setiap sendi, dengan maksimum tiga kitaran haba. Simpan perumahan sekurang-kurangnya 2.0mm dari besi pateri untuk mengelakkan ubah bentuk.
Buzzer Pasif Piezoelektrik 1404 dengan Pin Pogo dihasilkan di bawah sistem kualiti ISO9001 MEIDI. Setiap lot pengeluaran menjalani satu set ujian kebolehpercayaan yang ditakrifkan dalam spesifikasi produk. Ujian ini termasuk:
Pendedahan kelembapan pada 50℃ dan 90–95% RH selama 48 jam, diikuti dengan 2‑jam pemulihan suhu bilik sebelum pengukuran.
Penyimpanan suhu tinggi pada +80 ℃ selama 48 jam dan penyimpanan suhu rendah pada -30 ℃ selama 48 jam, setiap satu dengan tempoh pemulihan 2 jam.
Berbasikal suhu dari -30℃ hingga +80℃ dengan 30‑minit kekal, berulang selama lima kitaran, kemudian pulih selama 2 jam.
Ujian jatuh dari 75cm ke papan kayu keras (tiga titisan) dan getaran ujian sapuan dari 10Hz hingga 55Hz pada amplitud 1.0mm selama 0.5 jam secara keseluruhan.
Ujian rintangan haba pateri dengan plumbum direndam dalam pateri lebur di 250 ℃ selama 10 saat, mengekalkan kelegaan 2.0mm dari perumah.
Selepas setiap ujian, semua parameter elektrik dan dimensi mesti memenuhi spesifikasi asal. Hubungi MEIDI untuk laporan ujian terperinci daripada kumpulan pengeluaran tertentu.
Reka bentuk pasif HNR‑1404 PA7.5 sangat sesuai untuk peralatan yang sudah menghasilkan isyarat gelombang PWM atau persegi. Instrumen yang dikendalikan oleh bateri mendapat manfaat daripada arus pemacu rendah dan ketiadaan pengayun senyap memuatkan. Panel industri yang berjalan pada rel DC 12V atau 24V boleh terus memandu buzzer dalam toleransi voltan lebarnya. Elektronik pengguna seperti penderia rumah pintar atau penguji pegang tangan juga menghargai jejak kecil dan pemasangan melalui lubang. Untuk sebarang aplikasi yang mungkin memerlukan khusus pensijilan keselamatan atau kawal selia, sila sahkan dengan MEIDI sebelum ini memuktamadkan reka bentuk.
Apakah jenis isyarat pemacu yang diperlukan oleh buzzer ini?
Ia memerlukan isyarat AC, biasanya gelombang persegi atau PWM pada kira-kira 4000Hz. Voltan DC yang stabil tidak akan menghasilkan bunyi dan boleh merosakkan unsur piezoelektrik.
Bolehkah saya memandu terus dari pin mikropengawal?
Ya, jika voltan keluaran pin berada dalam julat 1–30Vp‑p. Pada 3.3V atau tahap logik 5V, output bunyi akan berada di bawah 80dB yang dinilai. A penimbal transistor boleh ditambah untuk meningkatkan voltan pemacu dan kenyaringan.
Apakah kaedah pematerian yang disyorkan?
Penyolderan manual dengan set besi kepada 350 ℃ adalah kaedah standard. setiap satu sendi hendaklah dipanaskan selama 2–5 saat, dan sehingga tiga kitaran kerja semula boleh diterima. Elakkan daripada membiarkan perumah menyentuh pateri secara terus.
Untuk lembaran data lengkap, plot tindak balas kekerapan atau ujian khusus kelompok laporan, sila hubungi MEIDI dengan keperluan projek anda. Kejuruteraan sokongan biasanya bertindak balas dalam satu hari perniagaan.
