Untuk reka bentuk yang ruang papan terhad tetapi amaran boleh didengar yang jelas masih diperlukan, Buzzer Pasif Piezoelektrik 14*4mm menyediakan buzzer pasif 4000Hz dalam lubang telus Φ13.8×4.0mm pakej. Dua pilihan SPL berkongsi jejak yang sama: keluaran varian standard ≥70dB semasa melukis ≤5mA, dan HNR‑1404 PA7.5 meningkatkan tahap bunyi kepada ≥80dB pada ≤10mA. Kedua-dua model menerima isyarat pemacu AC 1–30Vp‑p, memberikan pereka bentuk penuh mengawal frekuensi dan isipadu melalui bentuk gelombang luaran. Perumahan PBT hitam dan sut berat sub‑1‑gram alat mudah alih, penderia padat dan kritikal ruang penunjuk industri di mana mikropengawal atau pengayun khusus sudah ada tersedia untuk menjana nada.
Dua penilaian SPL daripada satu jejak — ≥70dB (standard) atau ≥80dB (PA7.5)
Reka bentuk pasif — memerlukan gelombang persegi luaran atau PWM pada 4000Hz
5 Vp‑p berkadar, 1–30 Vp‑p julat operasi

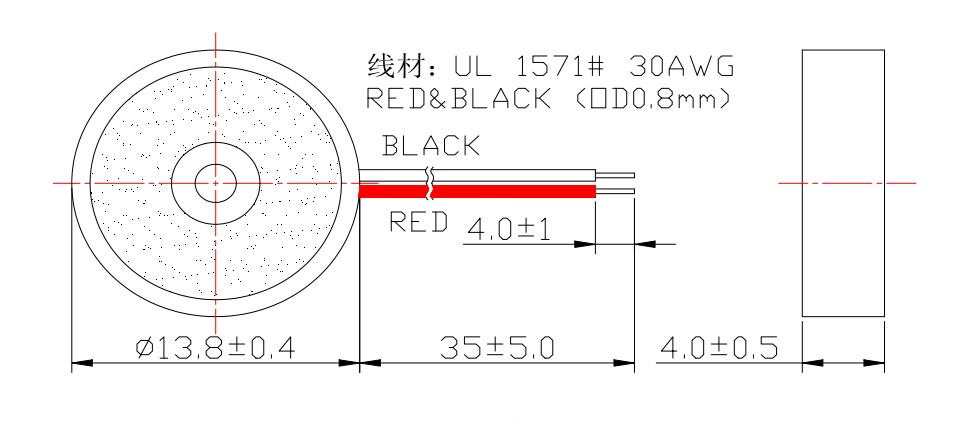

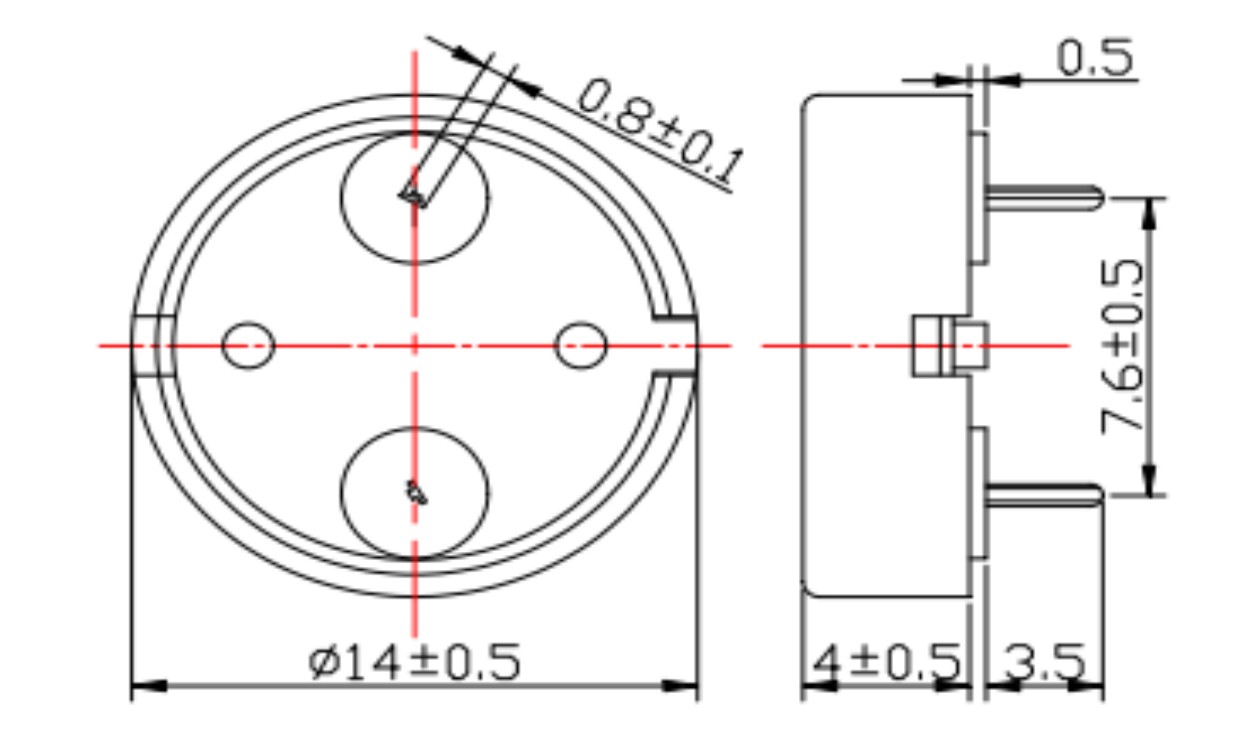

Φ13.8×4.0mm lubang telus PBT hitam, 0.6g (standard) / 0.67g (PA7.5)
| Parameter | HNR‑1404 / HNR‑1404L | HNR‑1404 PA7.5 | Syarat Ujian / Nota |
| Jenis Produk | Buzzer Pasif Piezoelektrik | Buzzer Pasif Piezoelektrik | — |
| Voltan Ternilai | 5 Vp‑p | 5 Vp‑p | Puncak-ke-puncak |
| Voltan Kendalian | 1–30 Vp‑p | 1–30 Vp‑p | Julat isyarat memandu |
| Frekuensi Resonans | 4000 Hz | 4000 Hz | Pada voltan terkadar |
| Keluaran Bunyi pada 10 cm | ≥70 dB | ≥80 dB | 4000 Hz gelombang persegi, 5 Vp‑p |
| Penggunaan Semasa | ≤5 mA | ≤10 mA | 4000 Hz gelombang persegi, 5 Vp‑p |
| Suhu Operasi | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | Tidak beroperasi |
| Dimensi (Dia × H) | Φ13.8 ± 0.4 × 4.0 ± 0.5 mm | Φ13.8 ± 0.4 × 4.0 ± 0.5 mm | Badan sahaja |
| Berat badan | 0.6 ± 0.1 g | 0.67 ± 0.1 g | tipikal |
| Bahan Perumahan | PBT hitam | PBT hitam | — |
| Kapasitansi | 12 ± 40% nF | 12 ± 40% nF | Rujukan sahaja; bukan per-sampel |
| Jenis Pemasangan | Melalui-Lubang | Melalui-Lubang | Pateri manual disyorkan |
Perbezaan teras antara kedua-dua model terletak pada tekanan bunyi dan julat suhu. HNR‑1404/L standard direka untuk penunjuk semasa rendah (≤5mA, ≥70dB) dan beroperasi sehingga +60 ℃. HNR‑1404 PA7.5 memperdagangkan arus yang lebih tinggi (≤10mA) untuk Peningkatan 10dB dalam output dan suhu operasi dilanjutkan kepada +70 ℃, menjadikannya lebih sesuai untuk persekitaran di mana kebolehdengaran atau margin terma menjadi keutamaan. Kedua-duanya berkongsi kekerapan resonans, pinout dan dimensi perumahan yang sama, jadi pilihan tidak menjejaskan susun atur PCB.
Sebagai pembunyi pasif, buzzer ini memerlukan bentuk gelombang AC luaran. GPIO mikropengawal menjana gelombang persegi 4000Hz dengan kitaran tugas 50% adalah konfigurasi biasa. Beban kapasitif (≈12nF) menarik pancang arus pada setiap tepi; perintang siri kecil (100–220Ω) boleh mengehadkan arus puncak tanpa kehilangan SPL yang ketara. Input 1–30Vp‑p julat membenarkan sambungan terus kepada logik 3.3V atau 5V, walaupun penimbal transistor adalah dinasihatkan apabila SPL yang lebih tinggi diperlukan.
Pematerian manual: suhu seterika 350±10℃, 2–5s kekal, sehingga 2–3 kitaran. Kekalkan ≥2.0mm dari perumah ke sambungan pateri.
| Item Ujian | keadaan | Kriteria Penerimaan |
| Kelembapan | 50 ± 5 ℃, 90–95% RH, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Suhu Tinggi | +80 ± 2 ℃, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Suhu Rendah | -30 ± 2 ℃, 48 jam | Semua spesifikasi berpuas hati selepas pemulihan |
| Berbasikal Suhu | -30 ℃ ↔ +80 ℃, tinggal 30 minit, 5 kitaran | Semua spesifikasi berpuas hati selepas pemulihan |
| Jatuhkan | 75 cm hingga 10 mm kayu keras, 3 titik | Penampilan dan prestasi elektrik disahkan |
| Getaran | 10–55 Hz, amplitud 1.0 mm, XYZ, 0.5 j | Tiada degradasi mekanikal atau elektrik |
| Rintangan Haba Pateri | 250 ± 5 ℃, 10 ± 0.5 s, kelegaan 2.0 mm | Dimensi dan prestasi memenuhi spesifikasi |
MEIDI melakukan 100% pemeriksaan akustik pada setiap unit dan sampel setiap lot pengeluaran untuk protokol di atas di bawah sistem ISO9001nya.
Penderia IoT padat dan boleh pakai di mana varian standard ≤5mA diminimumkan longkang kuasa, didorong terus oleh pin MCU voltan rendah.
Terminal pegang tangan industri dan peranti perubatan mudah alih yang memerlukan lebih kuat berjaga-jaga; model PA7.5 menyampaikan ≥80dB sementara masih muat dalam yang sama Sampul surat berketinggian 4mm.
Papan penggera berbilang nada menggunakan PCB yang sama untuk kedua-dua varian dibezakan tahap amaran mengikut SPL dan bukannya kekerapan.
Data rujukan daripada model HNR‑1407 (platform yang sama) menunjukkan nilai SPL antara 83–86dB pada 4000Hz, 5Vp‑p, melebihi minimum ≥70dB. Bacaan semasa kekal di bawah 1mA. Pengukuran kapasiti jatuh dalam 11.2–12.9nF, konsisten dengan nominal 12nF. Hubungi MEIDI untuk data kelompok khusus HNR‑1404‑.
| Sampel | SPL (dB) | Semasa (mA) | Kapasitansi (nF) | Diameter (mm) | Tinggi (mm) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
Kesimpulan: LULUS. Rupa, kekutuban dan arah pita disahkan.
1. Gunakan pemacu AC sahaja. Voltan DC tidak akan menghasilkan bunyi dan boleh merosakkan elemen.
2. Perumahan tidak dimeteraikan. Pastikan port bunyi kering dan bebas daripada bahan cemar.
3. Dalam suasana yang menghakis, lekapkan di dalam kepungan yang dilindungi.
4. SPL bergantung kepada voltan pemacu dan bentuk gelombang; sahkan di bawah keadaan beban sebenar.
5. Jangan sekat bukaan akustik.
6. Simpan dalam bungkusan kering untuk mengelakkan pengoksidaan pin.
1. Bagaimanakah cara saya memilih antara HNR‑1404 standard dan PA7.5?
Pilih model standard untuk keluaran arus rendah (≤5mA) dan ≥70dB; pilih PA7.5 apabila 10dB lebih tekanan bunyi atau had operasi +70 ℃ diperlukan. Kedua-duanya sesuai dengan pad PCB yang sama.
2. Bolehkah saya memacu buzzer ini dengan sumber DC?
Tidak. Mereka memerlukan isyarat AC luaran (gelombang persegi/PWM) pada 4000Hz untuk menjana bunyi.
3. Apakah kekerapan pemacu yang memberikan SPL tertinggi?
Kekerapan resonan ialah 4000Hz. Sapuan kekerapan berhampiran nilai ini akan mengenal pasti puncak yang tepat untuk lot tertentu.
4. Apakah tetapan pematerian yang disyorkan?
Pematerian manual: 350±10℃ besi, 2–5s setiap sambungan, maks 2–3 kitaran. Simpan menempatkan sekurang-kurangnya 2.0mm dari titik pateri.
Untuk lembaran data, lengkung tindak balas frekuensi atau laporan ujian khusus kelompok, hubungi MEIDI dengan butiran permohonan anda. Tindak balas kejuruteraan biasanya dalam satu hari perniagaan.
