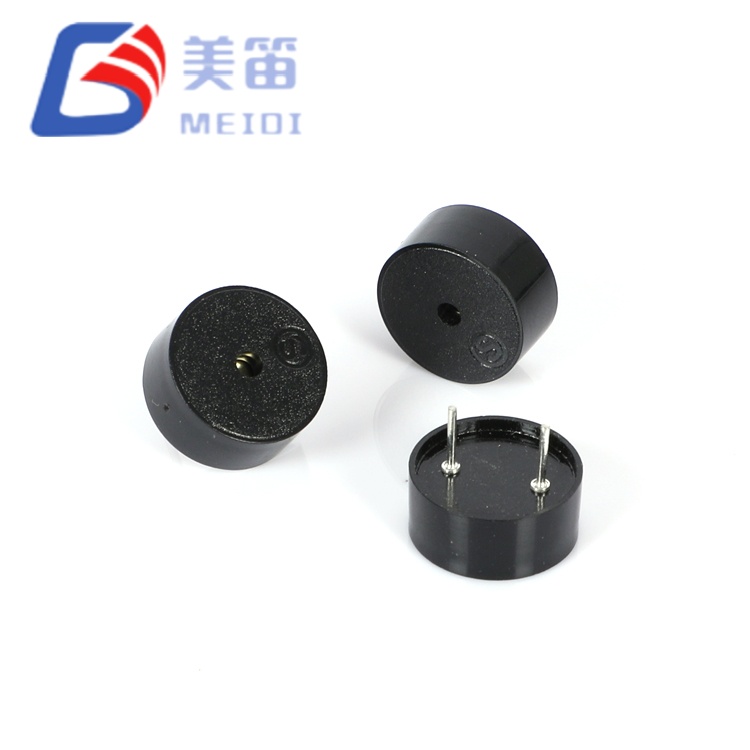

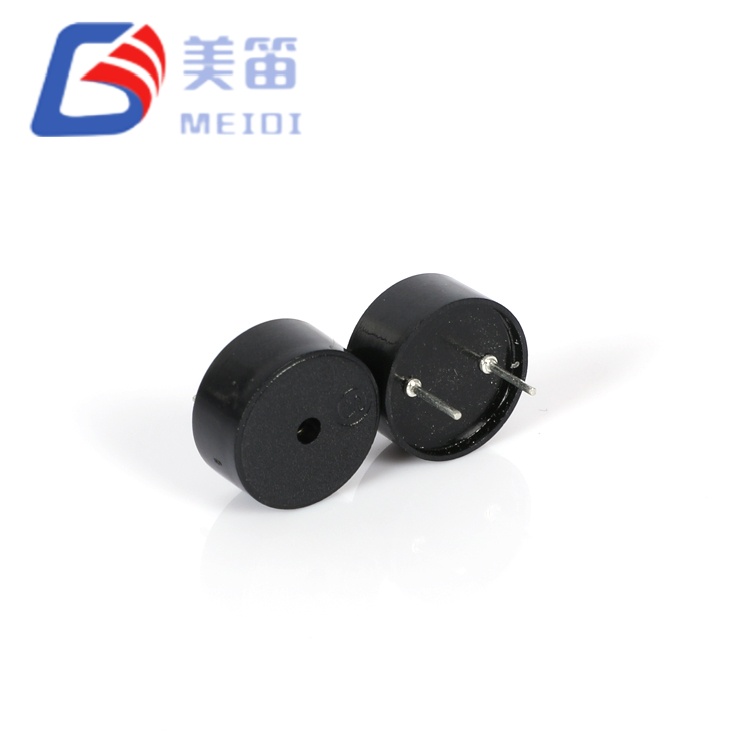

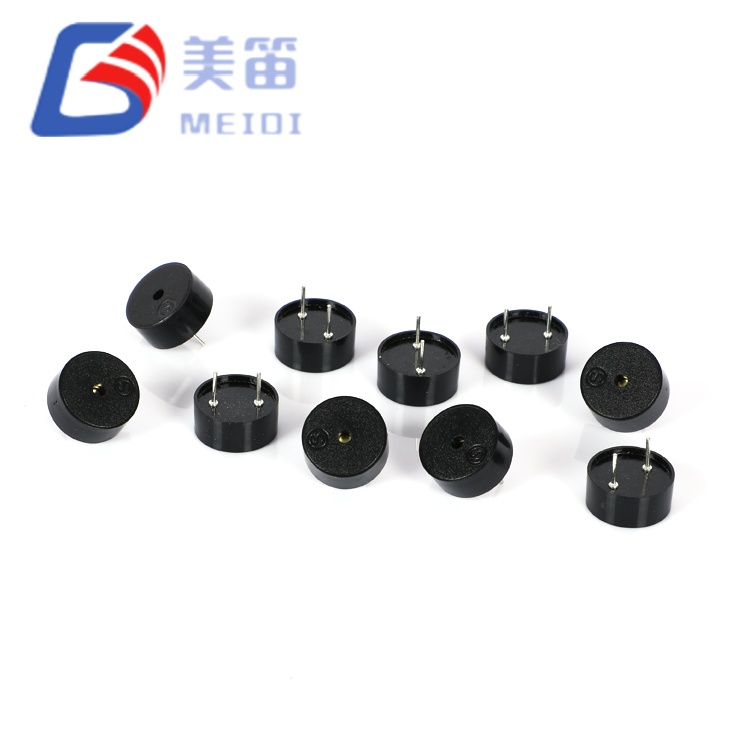

Siri HNR‑1255 terdiri daripada buzzer pasif piezoelektrik lubang telus yang direka bentuk untuk sistem yang voltan bekalan berbeza dengan ketara merentas varian produk atau keadaan operasi. Dengan julat pemacu ultra-lebar 1–30V, satu komponen menampung segala-galanya daripada bateri Li-ion sel tunggal (3.0–4.2V) kepada rel logik 5V, litar aksesori automotif 12V dan bas kawalan industri 24V — menghapuskan litar pengawalan voltan dan memudahkan pengurusan BOM global.
Dihasilkan oleh MEIDI di Wilayah Jiangsu, buzzer ini menampilkan diafragma seramik piezoelektrik 12.5mm — jauh lebih besar daripada varian ekonomi 9mm — memberikan ≥80dB SPL pada 4000Hz dengan hanya ≤10mA cabutan semasa. Frekuensi resonans 4000Hz terletak di pinggir atas puncak kepekaan pendengaran manusia (2–4kHz), memberikan amaran yang jelas dan boleh dilihat dengan perbelanjaan kuasa yang minimum. Dua varian mekanikal berkongsi prestasi elektrik yang sama: PA5.0 untuk pemasangan PCB siram dan PA6.5 untuk aplikasi standoff atau panel yang tinggi.
Buzzer Pasif Piezoelektrik 12*5.5mm ialah platform buzzer pasif piezoelektrik telus 12.5 mm yang direka bentuk untuk sistem yang memerlukan maklum balas akustik merentas voltan bekalan yang tidak dapat diramalkan atau berubah-ubah. Tidak seperti buzzer piezo konvensional yang dikekang kepada tingkap voltan sempit, siri ini menerima isyarat pemacu dari 1 V hingga 30 V puncak ke puncak — membolehkan penggunaan terus merentasi pek bateri Li-ion, rel logik 5V, litar aksesori automotif 12V dan bas kawalan industri 24V tanpa penukar atau perintang pengehad siri.
Pada frekuensi resonans 4000 Hz, Siri HNR-1255 menyasarkan kawasan pendengaran manusia yang paling sensitif (2–4 kHz), memastikan kebolehpersepan pada ambang SPL yang lebih rendah daripada alternatif sub-2 kHz atau supra-6 kHz. Diafragma seramik berdiameter 12.5 mm — jauh lebih besar daripada varian ekonomi 9 mm — menjana ≥80 dB pada 10 cm dengan hanya ≤10 mA penggunaan semasa, menghasilkan kecekapan akustik yang luar biasa untuk meter berkuasa bateri, peranti perubatan mudah alih dan nod sensor wayarles.

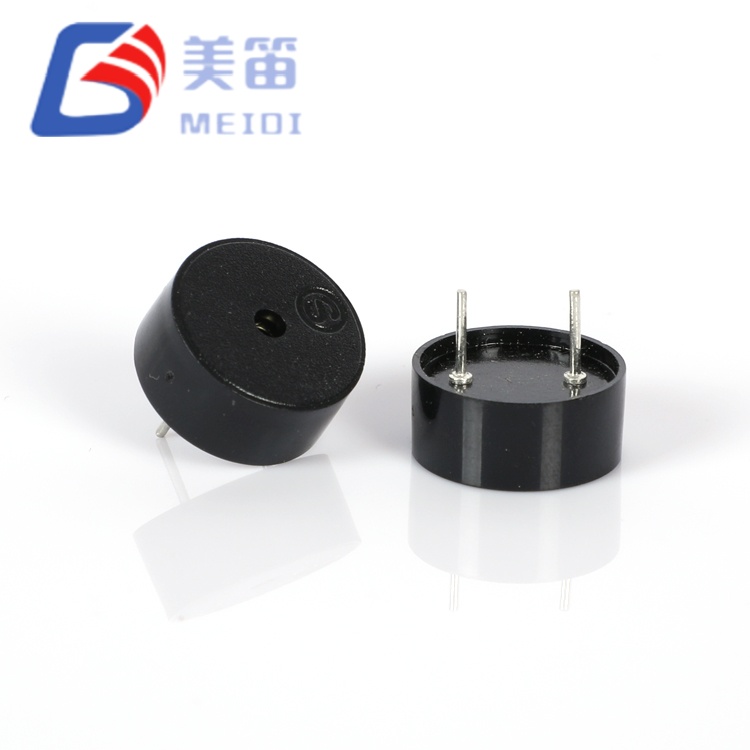

Dua varian mekanikal berkongsi prestasi elektrik yang sama: HNR-1255 PA5.0 dengan panjang plumbum standard untuk pelekap PCB siram, dan HNR-1255 PA6.5 dengan petunjuk lanjutan untuk aplikasi kebuntuan tinggi, sisipan panel hadapan atau kelegaan salutan konformal. Kedua-dua varian menggunakan perumah PBT hitam (UL94 V-0) dan menyokong pematerian gelombang pada 260 ℃ dan kerja semula manual pada 350 ℃.
| Parameter | HNR-1255 PA5.0 | HNR-1255 PA6.5 |
| Panjang Plumbum / Kebuntuan | 5.0 mm standard | 6.5 mm dilanjutkan |
| Pemasangan Biasa | Siram permukaan PCB | Ditingkatkan / melalui panel |
| Frekuensi Resonans | 4000 ± 500 Hz | 4000 ± 500 Hz |
| Voltan Kendalian | 1 – 30 VDC | 1 – 30 VDC |
| Keluaran Bunyi pada 10 cm | ≥ 80 dB | ≥ 80 dB |
| Penggunaan Semasa | ≤ 10 mA | ≤ 10 mA |
| Kapasitansi | 12 ± 40% nF | 12 ± 40% nF |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| Dimensi (Dia × H) | 12.5 × 5.5 mm | 12.5 × 5.5 mm |
| Berat badan | 0.60 ± 0.2 g | 0.60 ± 0.2 g |
| Bahan Perumahan | PBT hitam | PBT hitam |
Keserasian pemacu ultra lebar 1–30 V — menghapuskan litar pengawalan voltan merentas Li-ion sel tunggal (3.0–4.2V), logik 5V, automotif 12V dan bas industri 24V
Resonans titik manis auditori 4000 Hz — diposisikan untuk kebolehpersepan manusia maksimum dengan perbelanjaan kuasa yang minimum; diletakkan untuk persepsi manusia maksimum dengan perbelanjaan kuasa yang minimum"
Cabutan arus sub-10 mA — pada 5Vp-p, gelombang persegi 4000 Hz; membolehkan pemacu GPIO MCU terus dan hayat bateri dilanjutkan dalam pemeteran wayarles
Diameter seramik berkembang 12.5 mm — 54% luas diafragma lebih besar daripada varian 9 mm; kawasan yang lebih besar secara teorinya meningkatkan kecekapan akustik
Platform dwi plumbum — PA5.0 dan PA6.5 berkongsi satu BOM elektrik; pemilihan mekanikal berlaku semasa pemasangan tanpa reka bentuk semula litar
Perumah PBT tahan pembaikan — tahan pematerian gelombang 260 ℃ dan kerja semula manual 350 ℃; Kebolehkesanan kelompok 10 tahun melalui penandaan kod lot
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Piezoelektrik | — |
| Voltan Ternilai | 5 VDC | Rujukan puncak ke puncak |
| Voltan Kendalian | 1 – 30 VDC | Julat isyarat memandu |
| Frekuensi Resonans | 4000 ± 500 Hz | Pada 5Vp-p, 25℃ |
| Toleransi Kekerapan | ±12.5% | Konsistensi kelompok |
| Keluaran Bunyi | ≥ 80 dB | Pada 5Vp-p, 10cm, 4000Hz |
| Penggunaan Semasa | ≤ 10 mA | Pada 5Vp-p, 4000Hz |
| Kapasitansi | 12 ± 40% nF | Pada 1kHz, 25℃ |
| Suhu Operasi | -20 ℃ ~ +70 ℃ | Berterusan |
| Suhu Penyimpanan | -30 ℃ ~ +80 ℃ | Tidak beroperasi |

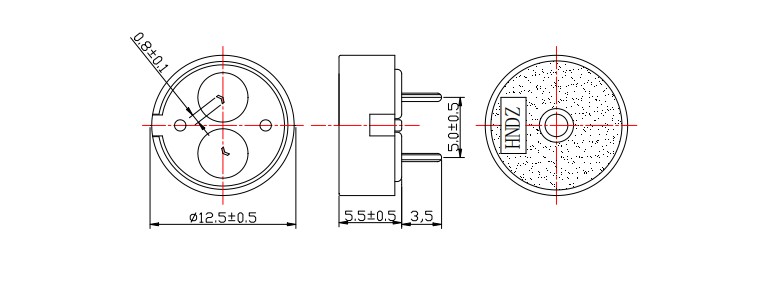

| Dimensi (Dia × H) | 12.5 × 5.5 mm | Badan tidak termasuk pin |
| Berat badan | 0.60 ± 0.2 g | tipikal |
| Bahan Perumahan | PBT hitam | UL94 V-0 |
| Diameter Pin | 0.5 mm biasa | Tembaga bersalut timah |
| Jenis Pemasangan | Lubang tembus | Pilihan petunjuk PA5.0 / PA6.5 |
•Tekanan Bunyi: 83 – 86 dB (min 84.3 dB)
•Arus: 0.63 – 0.78 mA (min 0.70 mA)
•Kapasitansi: 11.7 – 14.2 nF
•Diameter: 11.97 – 12.05 mm
•Ketinggian: 5.51 – 5.55 mm
Meter utiliti pintar — amaran gangguan, amaran kegagalan komunikasi dan bunyi kicauan bateri rendah dalam meter gas, air dan elektrik yang beroperasi daripada sel primer litium 3.6V
Diagnostik perubatan mudah alih — nada penyiapan ujian, bip status penentukuran dan makluman ralat dalam monitor glukosa pegang tangan dan oksimeter nadi
Rangkaian penderia industri — penggera kerosakan dan pemberitahuan ambang pada nod IoT berkuasa bas medan 12V/24V dan unit telemetri jauh
Elektronik selepas pasaran automotif — integrasi bas aksesori 12V untuk penderia tempat letak kereta, monitor tekanan tayar dan gesaan suara dashcam
Sistem pengurusan bateri — amaran cas berlebihan, pelarian haba dan ketidakseimbangan sel dalam litar perlindungan pek Li-ion
Kawalan capaian keselamatan — buka paksa pintu, lencana tidak sah dan isyarat bateri rendah dalam konfigurasi kuasa 12V atau PoE yang diekstrak sendiri
| Keperluan Reka Bentuk | Kelebihan Siri HNR-1255 |
| Voltan sistem akhir yang tidak menentu | Julat 1–30V menjangkau bas sel tunggal hingga 24V; prototaip dengan 5V, gunakan pada 12V tanpa perubahan komponen |
| Aplikasi kritikal hayat bateri | ≤10 mA pada 5Vp-p; memanjangkan hayat bateri dengan ketara dalam aplikasi nada berterusan |
| Reka bentuk amaran faktor manusia | 4000 Hz berada dalam puncak pendengaran 2–4 kHz; diposisikan untuk persepsi manusia yang maksimum |
| Konfigurasi pemasangan dwi | PA5.0 untuk PCB berprofil rendah; PA6.5 untuk keperluan pemasangan panel atau pelepasan salutan — BOM elektrik yang sama |
| Pasaran pembaikan dan pengubahsuaian | PBT hitam bertahan dengan pematerian manual 350 ℃; serasi pin dengan tapak kaki lubang telus 12 mm warisan |
Elemen piezoelektrik Siri HNR-1255 membentangkan beban kapasitif (12 nF nominal) dan bukannya rintangan. Pemilihan litar pemacu bergantung pada tahap voltan dan kerumitan nada:
| Jenis Pemandu | Julat Voltan | Konfigurasi | Varian Disyorkan |
| Pengawal mikro GPIO | 3.3V / 5V | Tolak-tarik gelombang persegi | PA5.0; sahkan keupayaan sumber ≥10 mA |
| Transistor pengumpul terbuka | 5V / 12V | NPN dengan perintang tarik naik | Sama ada varian; Perintang asas 1 kΩ biasa |
| IC pemandu piezo khusus | 5V–30V | Pam cas terbina dalam | PA6.5 untuk pelepasan kebuntuan voltan tinggi |
| Penampan get logik | 5V | 74HC siri totem-tiang | PA5.0; pemacu frekuensi-tepat terus |
| Penguat audio | 5V–30V | Gelombang sinus atau persegi | Sama ada varian; sahkan galangan keluaran << 1 kΩ |

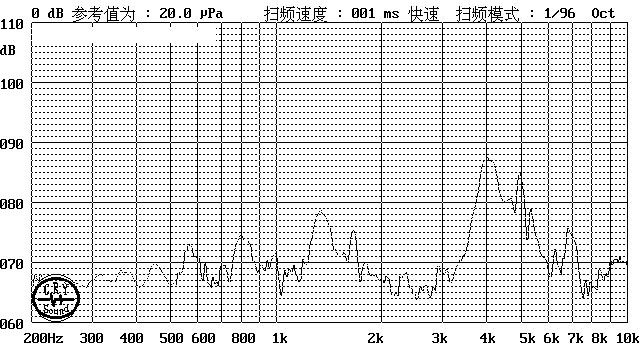

Isyarat pemacu yang disyorkan: Gelombang persegi, 4000 Hz, kitaran tugas 50%, 5Vp-p untuk pengesahan spesifikasi. SPL mengurangkan resonans luar; output menurun dengan ketara pada frekuensi yang jauh dari 4000 Hz.
MEIDI mengeluarkan Buzzer Pasif Piezoelektrik 12*5.5mm pada talian pemasangan piezoelektrik khusus dengan kawalan proses statistik. Setiap lot pengeluaran mengalami:
•Pengesahan kekerapan — 100% ujian frekuensi resonan pada 4000 Hz ±500 Hz

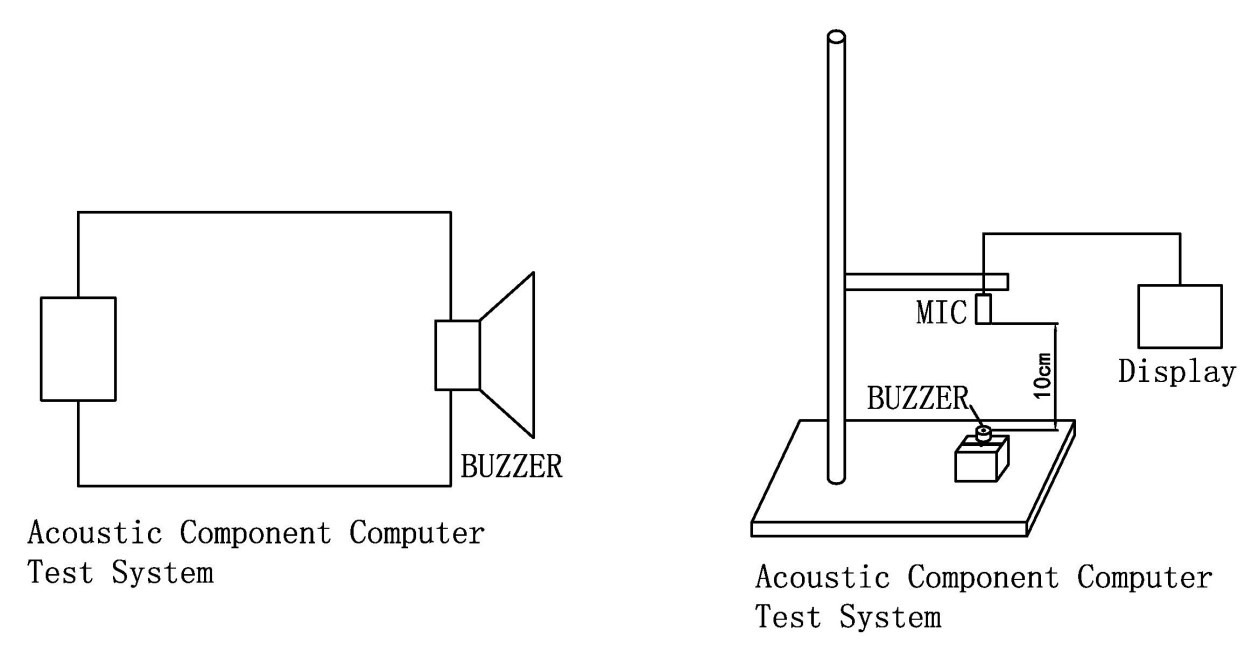

•Pensampelan kelompok SPL — pengesahan tekanan bunyi statistik pada 5Vp-p, 10cm
•Penyaringan kapasitans — Pemeriksaan toleransi 12 nF untuk pemadanan litar pemacu
•Penuaan terma — operasi 48 jam pada +70 ℃ maksimum
•Pendedahan kelembapan — Pendedahan kelembapan 48 jam setiap spesifikasi (50±5°C, 90-95% RH)
•Pengesahan kebolehmaterian — 260 ℃ baki pembasahan
Penandaan kod lot pada perumahan membolehkan kebolehkesanan pada tarikh pengeluaran, data ujian dan kelompok bahan mentah. Tempoh pengekalan: 10 tahun.
1. Bolehkah saya memandu Siri HNR-1255 terus daripada pin GPIO mikropengawal 3.3V?
Ya, dalam had semasa. Pada 3.3Vp-p, beban kapasitif 12 nF menarik anggaran 6-7 mA pada 4000 Hz - sahkan dengan ukuran sebenar. SPL akan berada di bawah spesifikasi 5Vp-p; sahkan output dengan sampel. Untuk output maksimum, gunakan penimbal logik 5V atau peringkat pemacu transistor. Julat pengendalian 1–30V memastikan buzzer tidak akan rosak oleh pemacu 3.3V; ia hanya beroperasi di bawah output akustik berkadar.
2. Apakah perbezaan praktikal antara PA5.0 dan PA6.5 dalam susun atur PCB saya?
Prestasi elektrik dan akustik adalah sama. Perbezaannya adalah mekanikal: PA5.0 mempunyai panjang plumbum standard untuk pemasangan flush pada permukaan PCB), manakala PA6.5 menyediakan petunjuk lanjutan untuk aplikasi yang memerlukan kebuntuan yang lebih besar — seperti sisipan panel hadapan melalui bezel, kelegaan salutan konformal atau jurang aliran udara terma. Kedua-dua varian berkongsi corak lubang PCB yang sama dan zon simpan; penggantian tidak memerlukan perubahan litar atau susun atur.
3. Bagaimanakah frekuensi 4000 Hz berbanding dengan alternatif 2700 Hz dalam persekitaran dunia sebenar?
4000 Hz terletak di pinggir atas puncak sensitiviti pendengaran manusia 2–4 kHz, menjadikannya lebih jelas daripada 2700 Hz dalam bunyi persekitaran yang senyap hingga sederhana (pejabat, rumah, kemudahan perubatan). Walau bagaimanapun, 2700 Hz menembusi hingar industri frekuensi tinggi (motor, pemampat melebihi 3 kHz) dengan lebih berkesan. Untuk pengguna dalaman, perubatan dan persekitaran pejabat, 4000 Hz memberikan watak tona yang lebih tajam dan "mendesak". Untuk lantai kilang dan petak enjin, 2700 Hz mungkin lebih baik. Siri HNR-1255 dioptimumkan untuk senario sebelumnya.
4. Mengapakah toleransi kemuatan ±40%, dan bagaimanakah ini mempengaruhi reka bentuk pemandu saya?
Kapasiti seramik piezoelektrik berbeza dengan kumpulan bahan, kawasan elektrod dan ketebalan dielektrik. Nominal 12 nF dengan toleransi ±40% (7.2–16.8 nF) adalah tipikal untuk kelas buzzer ini. Dalam amalan, Kumpulan sampel mengukur 11.7--14.2 nF. Untuk reka bentuk pemacu, saiz peringkat keluaran untuk julat toleransi kapasitans yang ditentukan. Untuk reka bentuk pemacu, saiz peringkat keluaran untuk kes terburuk beban 16.8 nF pada frekuensi pensuisan anda. Pada 4000 Hz, 16.8 nF memerlukan ~13 mA arus pengecasan puncak, masih dalam keupayaan transistor isyarat kecil. Perintang siri 100 Ω boleh mengehadkan arus masuk jika pemacu GPIO adalah marginal.
5. Bolehkah saya mengendalikan buzzer ini secara berterusan pada 30V, dan apakah jangka hayat yang dijangkakan?
Maksimum 30V ialah penarafan kelangsungan hidup, bukan cadangan operasi berterusan. Pada 30Vp-p, elemen piezoelektrik mengalami tekanan mekanikal maksimum dan pemanasan dielektrik. Untuk aplikasi nada berterusan, MEIDI mengesyorkan mengehadkan voltan pemacu atau melaksanakan kawalan kitaran tugas untuk mengekalkan lekatan elektrod dan integriti seramik. Hubungi MEIDI untuk data sepanjang hayat di bawah keadaan operasi tertentu. Untuk aplikasi penggera berterusan, penurunan voltan atau kitaran tugas memanjangkan hayat secara berkadar.
Untuk lembaran data teknikal, nota aplikasi litar pemacu, data pencirian akustik 4000 Hz atau perbincangan konfigurasi OEM, serahkan keperluan anda. Kejuruteraan aplikasi MEIDI biasanya bertindak balas dalam satu hari perniagaan dengan dokumentasi teknikal dan harga volum.
