Buzzer Pasif Piezoelektrik dengan Pin Pogo Bermuatan Spring

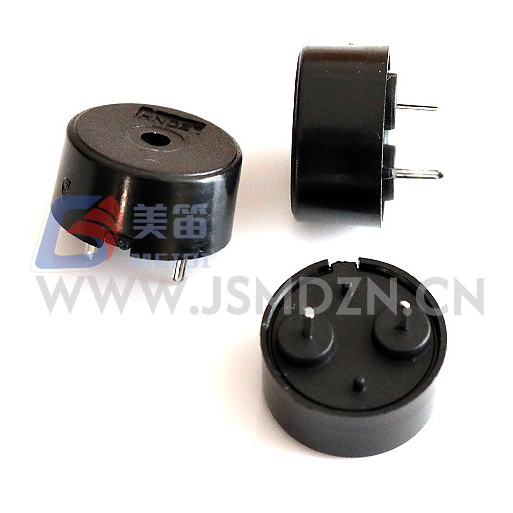

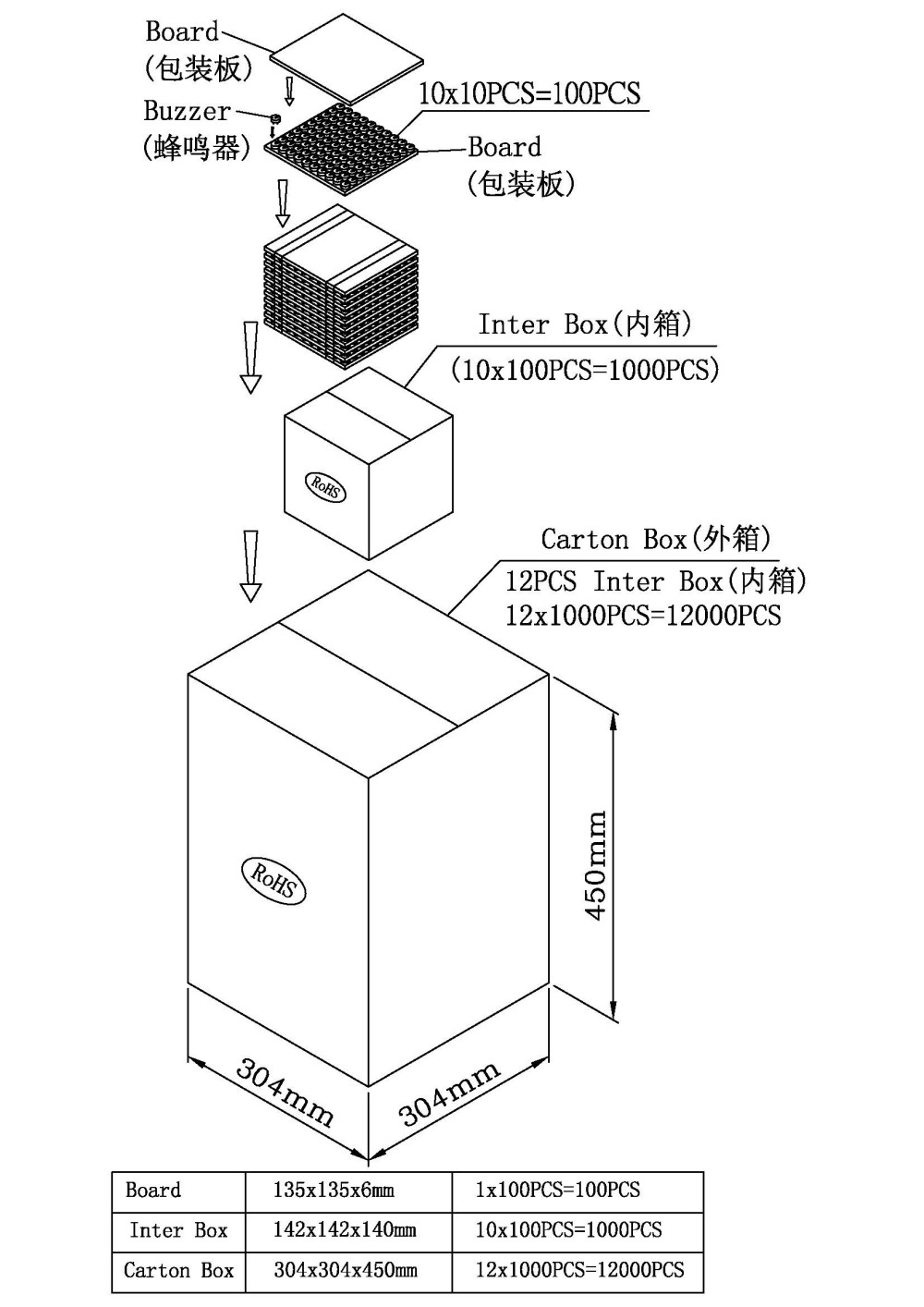

Buzzer Pasif Piezoelektrik HNR‑1207 PA6.5 dengan Pin Pogo Bermuatan Spring ialah buzzer pasif piezoelektrik lubang telus yang direka bentuk untuk sistem pengendalian bateri dan penuaian tenaga di mana setiap mikroampere mempengaruhi masa jalan. Menggunakan 0.45–0.54mA yang diukur pada 5Vp‑p (4000Hz), komponen ini menyampaikan ≥80dB SPL dengan kurang daripada satu persepuluh arus buzzer aktif elektromagnet biasa, memanjangkan hayat bateri dengan ketara dalam peranti perubatan mudah alih, monitor boleh pakai dan nod sensor wayarles.

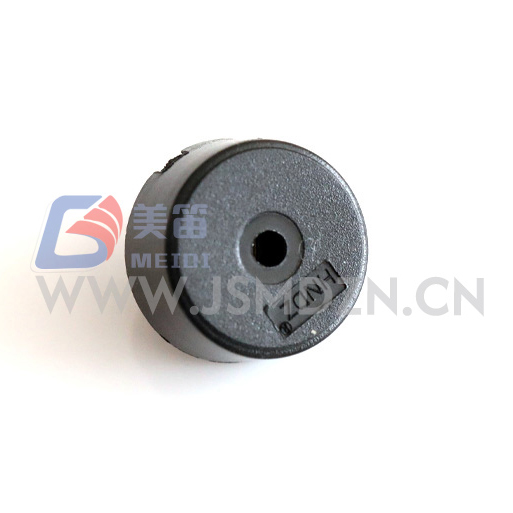

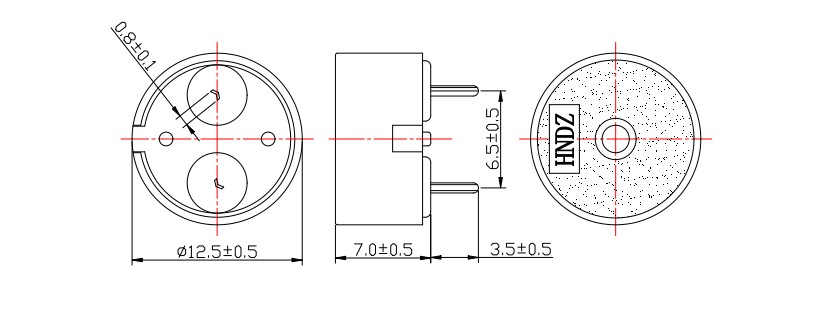

Dikilangkan di kemudahan Jiangsu MEIDI, HNR‑1207 PA6.5 menampilkan diafragma seramik piezoelektrik 12.5mm dalam perumah setinggi 7.0mm, dengan berat hanya 0.66g. Beban kapasitifnya (nominal 10nF) membolehkan pemacu terus daripada kebanyakan pin GPIO mikropengawal tanpa transistor luaran, manakala julat pengendalian 1–30V menyatukan berbilang SKU khusus voltan menjadi satu komponen untuk sistem 3.3V, 5V, 12V dan 24V. Perumahan PBT hitam tahan pematerian gelombang pada 260°C dan kerja semula manual pada 350°C, menyokong pemasangan automatik dan pembaikan medan.

Kelebihan Kejuruteraan Teras

Cabutan arus sub‑miliampere – diukur 0.45–0.54mA pada keadaan terkadar; penggunaan yang jauh lebih rendah daripada alternatif elektromagnet

Julat pengendalian ultra lebar 1–30V – SKU tunggal menyediakan sistem 3.3V, 5V, 12V dan 24V tanpa penukaran voltan

Beban kapasitif 10nF – pemacu GPIO MCU terus dalam kebanyakan aplikasi; tiada transistor luaran atau IC pemacu diperlukan

Output tonal 4000Hz yang jelas – frekuensi titik manis pendengaran manusia dengan herotan harmonik yang rendah daripada penggerak piezoelektrik

Jisim ultra-ringan 0.66g – pemuatan inersia minimum untuk pemasangan PCB boleh pakai, pegang tangan dan getaran-sensitif

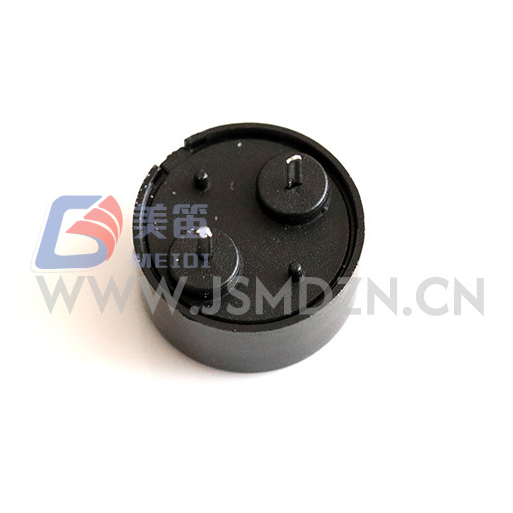

Pemasangan terkutub melalui lubang – pengekalan mekanikal dan perlindungan kekutuban dalam pemasangan industri dan automotif

Kawalan Kualiti & Proses Pembuatan

MEIDI mengeluarkan HNR‑1207 PA6.5 pada talian pemasangan piezoelektrik khusus dengan ikatan seramik automatik, penamatan elektrod dan stesen penalaan frekuensi. Pangkalan pembuatan Jiangsu kami mengikut protokol pengurusan kualiti ISO 9001, dengan kawalan proses statistik pada setiap peringkat pengeluaran.

Setiap lot pengeluaran menjalani pengesahan menyeluruh:

Ujian kapasiti 100% – pengesahan 10nF ±40% pada 1kHz untuk pemadanan litar pemacu; julat diukur 11.2–12.5nF dalam sampel pengeluaran

Persampelan frekuensi resonan – 4000Hz ±12.5% ​​pengesahan statistik; julat ukuran biasa 3900–4080Hz

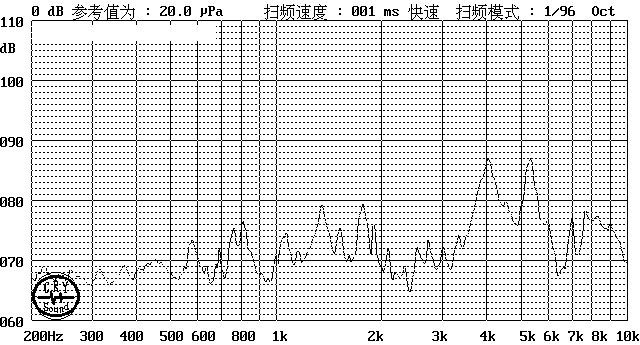

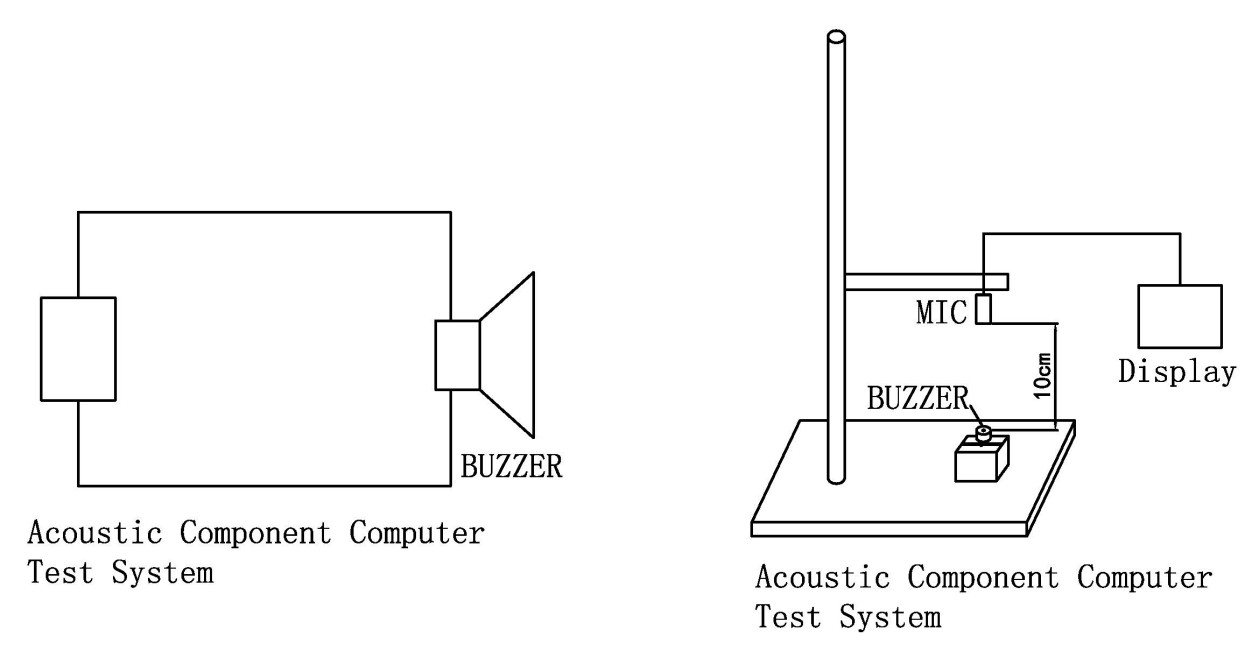

Pengesahan kelompok SPL – ≥80dB minimum pada 5Vp‑p, 4000Hz; julat sampel yang diukur 83–86dB

Pengesahan penggunaan semasa – maksimum ≤10mA; diukur 0.45–0.54mA mengesahkan prestasi sub-miliampere

Penyimpanan suhu tinggi – 48 jam pada +80±2 ℃ (ujian storan, tidak beroperasi); pemulihan parameter selepas penstabilan ambien selama 2 jam

Penyimpanan suhu rendah – 48 jam pada -30±2℃; pengaktifan disahkan pada 1V minimum

Kitaran kejutan terma – 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30‑minit kekal setiap ekstrem

Pengesahan tegasan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, kumulatif 0.5jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)

Rintangan kelembapan – 48 jam pada 50±5℃ / 90–95% RH diikuti dengan pemulihan 2-jam dan pencirian elektrik

Rintangan haba pateri – 250±5℃ selama 10±0.5saat dengan kelegaan 2.0mm badan‑ke‑pateri

Pensijilan yang tersedia: RoHS, REACH dan UL94 V‑0 untuk perumahan PBT. Penandaan kod lot pada setiap unit membolehkan kebolehkesanan 10 tahun ke tarikh pengeluaran, rekod ujian dan kelompok bahan mentah.

Soalan Lazim Kejuruteraan – Panduan Reka Bentuk Praktikal

S1: Bolehkah HNR‑1207 PA6.5 dipacu terus dari pin GPIO mikropengawal 3.3V?

Ya, dalam kebanyakan kes. Beban kapasitif 10nF mengeluarkan anggaran RMS 0.13mA pada 3.3Vp‑p dan 4000Hz — dalam keupayaan 8–20mA pin GPIO MCU standard. Tiada transistor luaran atau IC pemacu diperlukan. Untuk SPL maksimum, pandu pada 5Vp‑p jika MCU menyokong pin tahan 5V atau beroperasi dari rel 5V. Pada 3.3V, output boleh didengar untuk amaran kedekatan dan status, walaupun di bawah ambang spesifikasi 80dB yang disahkan pada 5Vp‑p.

S2: Bagaimanakah skala penggunaan semasa dengan voltan dan kekerapan?

Penggunaan semasa dalam buzzer piezoelektrik adalah kapasitif terutamanya: I ≈ 2πfCV. Pada frekuensi malar, skala arus secara linear dengan voltan. Pada 10Vp‑p, arus teori adalah lebih kurang 1.0mA; pada 24Vp‑p, lebih kurang 2.4mA — masih boleh diabaikan berbanding alternatif elektromagnet. Penggandaan kekerapan (cth., 8000Hz) menggandakan arus pada voltan malar. Untuk belanjawan bateri, anggap kapasitans 10nF kes terburuk dan voltan pemacu sasaran.

S3: Apakah perbezaan praktikal antara buzzer pasif piezo ini dan buzzer aktif elektromagnet dalam reka bentuk berkuasa bateri?

HNR‑1207 PA6.5 menggunakan 0.45–0.54mA berbanding 20–30mA untuk buzzer aktif elektromagnet 3V biasa — pengurangan 40–60×. Untuk sel syiling CR2032 (220mAh), ini diterjemahkan kepada masa jalan yang dilanjutkan dengan ketara untuk kegunaan sekejap-sekejap. Tukar ganti ialah litar pemacu luaran: buzzer piezo memerlukan gelombang persegi 4000Hz daripada pin atau pengayun PWM, manakala buzzer aktif hanya memerlukan voltan DC. Untuk reka bentuk dengan sumber PWM yang tersedia, keuntungan kecekapan adalah besar.

S4: Bolehkah saya mengubah frekuensi pemacu untuk isyarat berbilang nada atau termodulat volum?

Ya, dalam had. SPL maksimum berlaku pada frekuensi resonans 4000Hz. Memandu pada 3500Hz atau 4500Hz mengurangkan output kira-kira 6–10dB. Untuk jujukan berbilang nada, modulasi frekuensi dalam ±500Hz resonans menghasilkan nada yang berbeza dengan ketara sambil mengekalkan kenyaringan yang mencukupi. Modulasi kitaran tugas (25%–75%) mengubah volum yang dirasakan dengan melaraskan penghantaran tenaga purata tanpa mengubah frekuensi. Untuk aplikasi melodi atau muzik, ambil perhatian bahawa buzzer piezo mempunyai lebar jalur yang sempit; bentuk gelombang yang kompleks tidak akan menghasilkan semula dengan setia.

S5: Adakah HNR‑1207 PA6.5 sesuai untuk aplikasi PLC industri 24V tanpa perintang pengehad arus?

ya. Sifat kapasitif unsur piezo bermakna arus menghadkan diri oleh reaktansi, bukan rintangan. Pada 24Vp‑p dan 4000Hz, anggaran arus kekal di bawah 1mA — tiada perintang siri diperlukan untuk pengehadan arus. Walau bagaimanapun, perintang siri 100–330Ω disyorkan untuk melembapkan deringan dan melindungi transistor pemacu daripada transien beban reaktif. Pastikan litar pemacu boleh menahan paras 24V; pin MCU standard 3.3V atau 5V memerlukan transistor atau optocoupler yang boleh mengubah tahap.

S6: Apakah susun atur PCB yang disyorkan untuk meminimumkan gandingan bunyi?

Letakkan buzzer jauh dari nod pensuisan high‑di/dt (penukar buck, pemacu motor) untuk mengelakkan gandingan kapasitif ke dalam elemen piezoelektrik. Pastikan jejak isyarat pemacu pendek dan, jika boleh, halakannya pada lapisan dalaman dengan satah tanah di bawahnya. Perintang 100Ω secara bersiri dengan pin GPIO, diletakkan berdekatan dengan MCU, mengurangkan deringan dan EMI. Untuk perlindungan ESD, perintang siri 1kΩ dan kapasitor kecil (cth., 100pF) boleh ditambah pada talian pemacu.
