1407 Buzzer Pasif Piezoelektrik dengan Pin Pogo

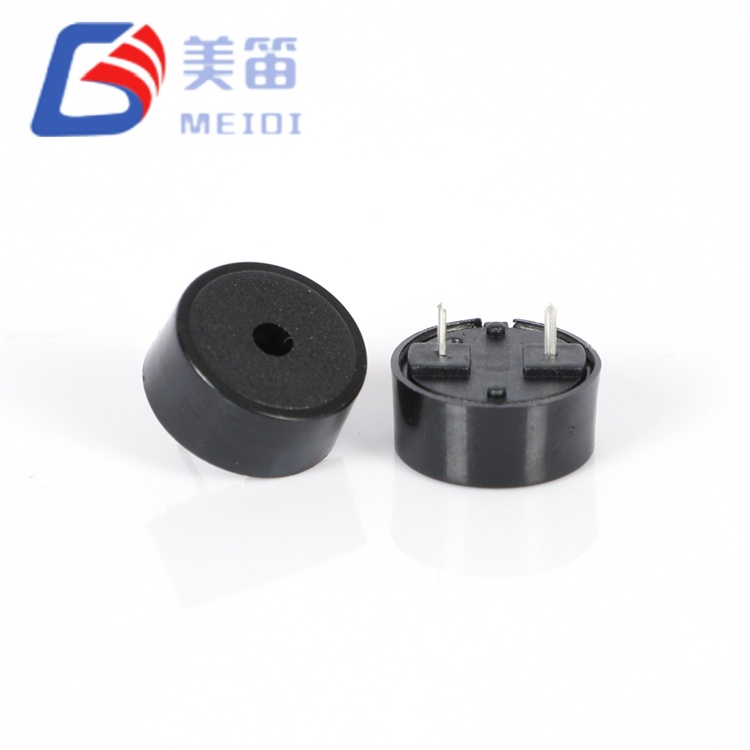

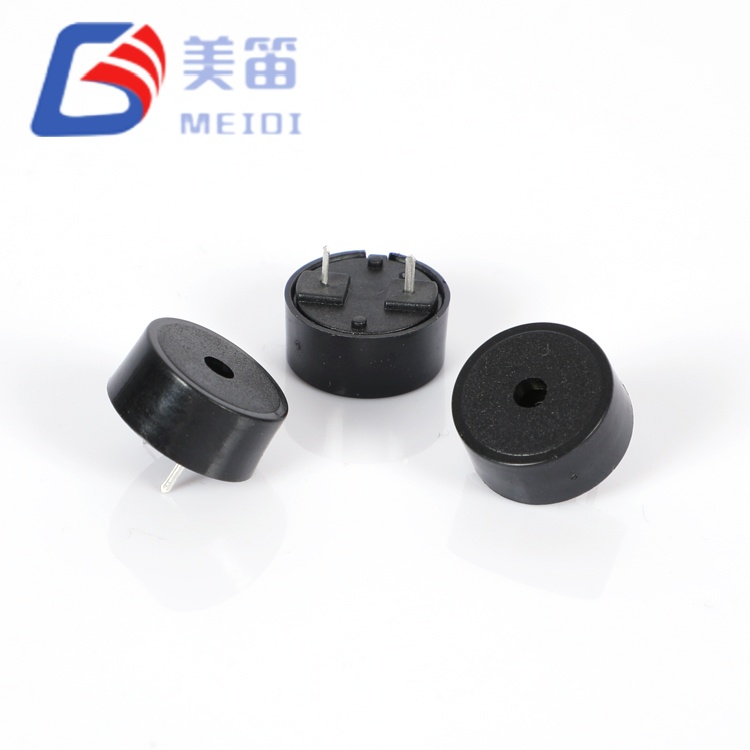

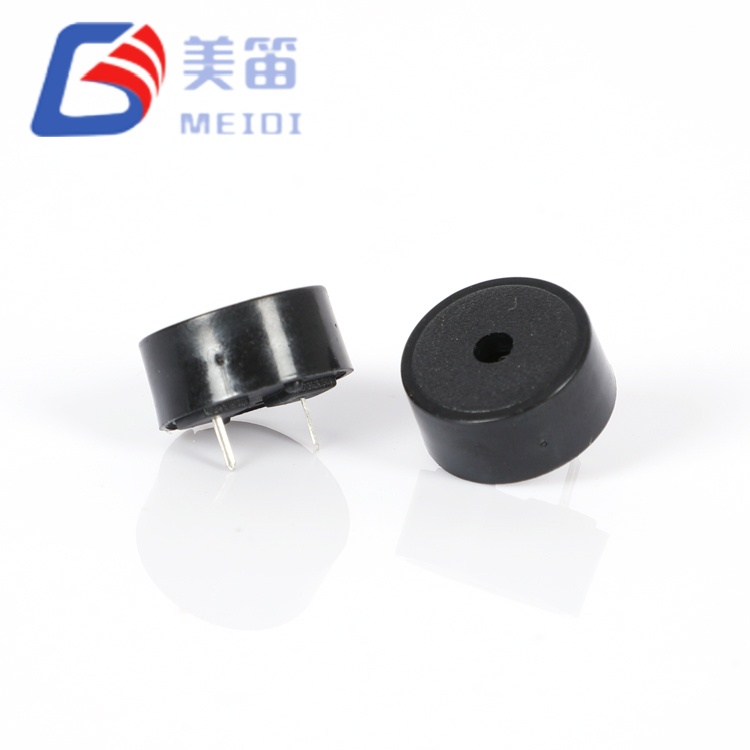

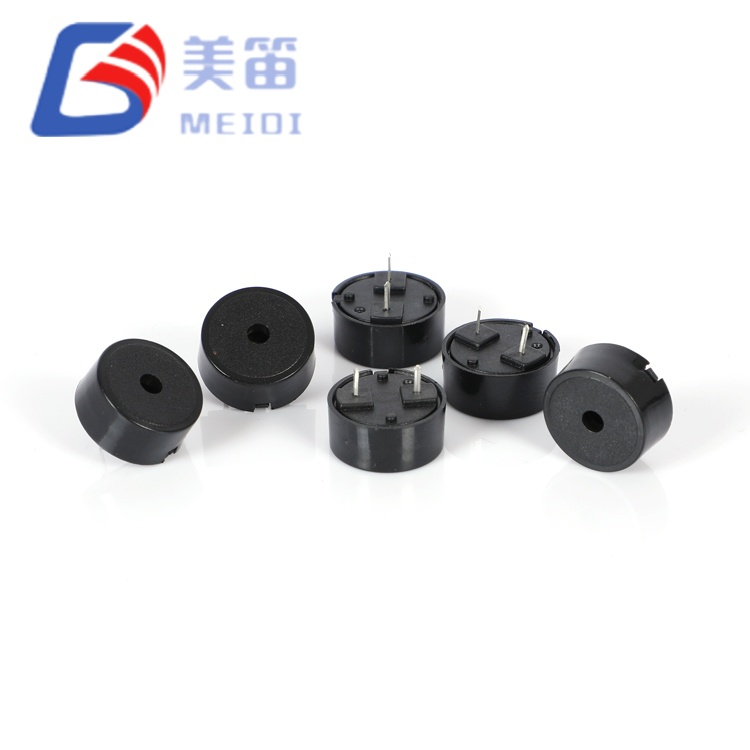

Buzzer Pasif Piezoelektrik 1407 dengan Pin Pogo ialah buzzer pasif piezoelektrik lubang telus yang menduduki kedudukan format pertengahan yang disengajakan antara peranti 12.5mm padat dan model 22mm besar. Dengan diafragma berdiameter 14mm dan ketinggian 6.7mm, ia memberikan output akustik terukur 89–94dB pada 4000Hz dan 5Vp‑p – mengatasi alternatif yang lebih kecil sambil mengekalkan jejak dengan ketara kurang menuntut daripada penyelesaian bersaiz besar.

Dikilangkan di kemudahan diperakui ISO‑9001 MEIDI di Wilayah Jiangsu, komponen ini mendapat manfaat daripada pengalaman dekad‑plus kami dalam kejuruteraan transduser piezoelektrik. Elemen seramik 14mm memberikan luas diafragma 25% lebih besar daripada varian 12.5mm, diterjemahkan kepada kecekapan sinaran akustik yang lebih tinggi tanpa komitmen hartanah PCB bagi alternatif 22mm. Julat pengendalian ultra-lebar 1–30V menyatukan berbilang SKU khusus voltan, manakala penggunaan arus yang diukur hanya 0.63–0.78mA pada 5Vp‑p memastikan kesan minimum pada masa jalan bateri dalam aplikasi mudah alih dan pegang tangan.

Kelebihan Kejuruteraan Teras

Diameter format pertengahan 14mm – 25% lebih luas kawasan diafragma daripada alternatif 12.5mm; memberikan SPL yang lebih tinggi tanpa penalti jejak 22mm

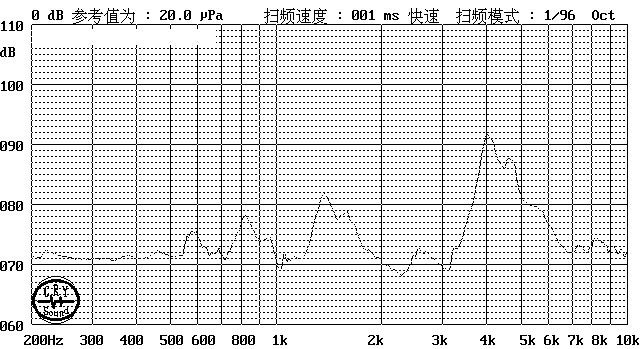

Diukur output akustik 89–94dB – pada 5Vp‑p, 4000Hz, 10cm; menyediakan margin reka bentuk melebihi spesifikasi ≥85dB

4000Hz perwatakan ton yang tajam – diletakkan di tempat yang indah pendengaran manusia dengan persepsi yang kuat di pejabat dan persekitaran perubatan

Julat ultra lebar 1–30V – SKU tunggal menghilangkan talian BOM khusus voltan merentasi sistem 3.3V, 5V, 12V dan 24V

0.63–0.78mA cabutan sub-miliampere – pada 5Vp‑p; skala semasa dengan voltan dan kitaran tugas untuk belanjawan bateri yang boleh diramal

Profil tipis 6.7mm pada 0.85g – faktor bentuk seimbang untuk peranti perubatan pegang tangan, instrumen mudah alih dan nod IoT bersaiz sederhana

Persekitaran Aplikasi

Peranti perubatan pegang tangan – amaran demam termometer digital, nada had oksimeter nadi, dan bip penyiapan ECG mudah alih di mana diameter 14mm sesuai dengan perumah ergonomik

Gerbang penderia IoT bersaiz sederhana – amaran ambang persekitaran, bunyi status ketersambungan dan makluman gangguan dalam peranti yang lebih besar daripada nod sel syiling tetapi lebih kecil daripada pengawal industri

Panel kawalan perkakas komersial – isyarat pemasa ketuhar, nada tamat kitaran mesin basuh pinggan mangkuk dan amaran kerosakan peti sejuk dalam potongan panel hadapan standard 15–18mm

Modul dalaman automotif – peringatan tali pinggang keledar, loceng pintu terbuka dan maklum balas alat diagnostik pada bas aksesori 12V

Sistem kawalan 24V perindustrian – juruhebah kerosakan PLC, nada pengesahan butang HMI dan amaran boleh didengar had proses

Instrumen ujian dan pengukuran mudah alih – nada kesinambungan multimeter, amaran pencetus osiloskop dan amaran had bekalan kuasa pada peranti atas bangku bersaiz sederhana

Kawalan Kualiti & Proses Pembuatan

MEIDI mengeluarkan HNR‑1407PA75 pada talian pemasangan piezoelektrik khusus dengan penekan seramik automatik, nyalaan elektrod dan pengkapsulan perumahan. Pangkalan pembuatan Jiangsu kami beroperasi di bawah pengurusan kualiti ISO 9001:2015, dengan kawalan proses statistik pada setiap peringkat - daripada pemeriksaan bahan mentah hingga pengesahan akustik akhir.

Setiap lot pengeluaran menjalani kelayakan komprehensif:

Pengesahan kekerapan resonan – 4000Hz ±12.5% ​​persampelan statistik; julat ukuran biasa 3900–4080Hz

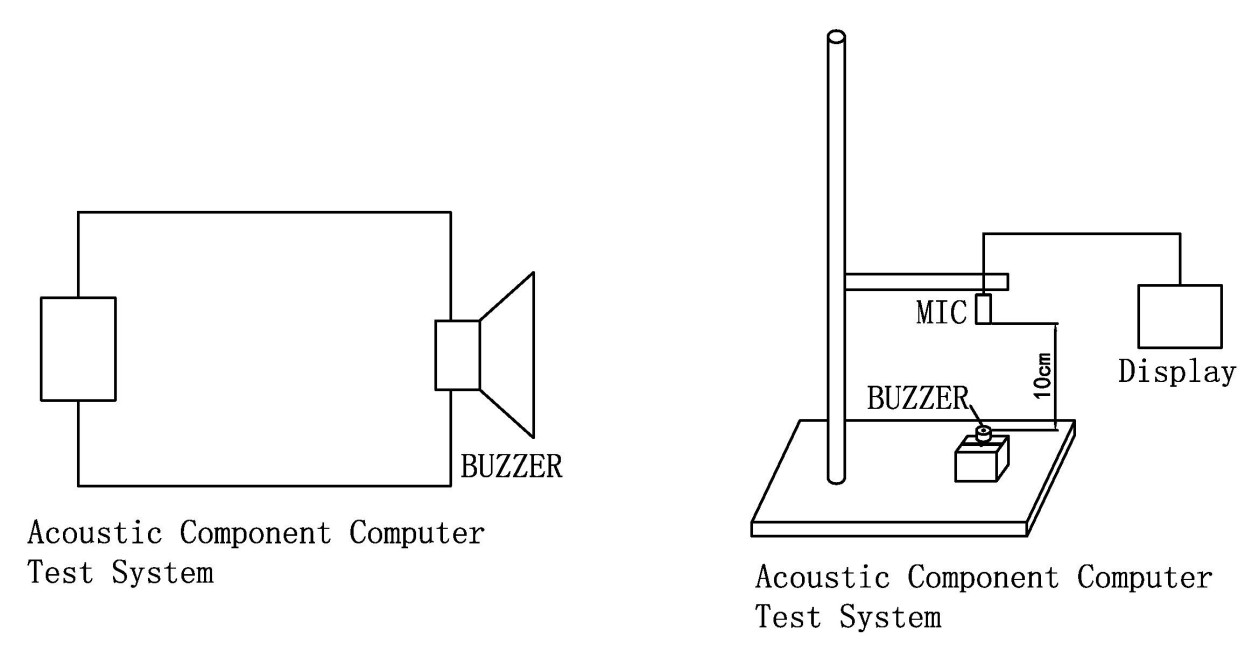

Pengesahan kelompok SPL – ≥85dB minimum pada 5Vp‑p, 4000Hz, 10cm; julat sampel diukur 89–94dB

Pengesahan penggunaan semasa – maksimum ≤10mA; diukur 0.63–0.78mA mengesahkan kecekapan sub-miliampere

Penapisan kapasitans – 12nF ±40% pada 1kHz untuk pemadanan litar pemacu; diukur 11.7–14.2nF

Penyimpanan suhu tinggi – 48 jam pada +80±2℃; pemulihan parameter selepas penstabilan ambien selama 2 jam

Penyimpanan suhu rendah – 48 jam pada -30±2℃; pengaktifan disahkan pada 1V minimum

Kitaran kejutan terma – 5 kitaran antara -30 ℃ dan +80 ℃ dengan 30‑minit kekal setiap ekstrem

Pengesahan tegasan mekanikal – getaran sinusoidal (10–55Hz, amplitud 1.0mm, paksi XYZ, kumulatif 0.5jam) dan jatuh bebas 75cm pada kayu keras 10mm (3 hentakan)

Rintangan kelembapan – 48 jam pada 50±5℃ / 90–95% RH diikuti dengan pemulihan 2-jam dan pencirian elektrik

Rintangan haba pateri – 250±5℃ selama 10±0.5saat dengan kelegaan 2.0mm badan‑ke‑pateri

Semua komponen mematuhi RoHS, REACH dan UL94 V‑0. Penandaan kod lot pada setiap unit membolehkan kebolehkesanan 10 tahun ke tarikh pengeluaran, data ujian dan sijil bahan mentah.

Soalan Lazim Kejuruteraan – Panduan Praktikal untuk Pereka Sistem

S1: Bagaimanakah HNR‑1407PA75 14mm berbanding dengan alternatif 12.5mm dan 22mm dalam aplikasi yang sama?

Diameter 14mm menyediakan 89–94dB yang diukur pada 5Vp‑p, 4000Hz, 10cm – peningkatan ketara berbanding peranti 12.5mm biasa (biasanya 83–86dB) sambil mengekalkan jejak yang jauh lebih kecil daripada alternatif 22mm (biasanya 95–100dB). Format 14mm adalah optimum apabila output 12mm kecil tetapi 22mm tidak sesuai secara mekanikal atau estetik. Untuk perbandingan khusus dengan faktor bentuk alternatif, hubungi MEIDI untuk mendapatkan data rujukan silang terperinci.

S2: Bolehkah buzzer ini dipacu terus dari GPIO mikropengawal 3.3V?

Ya, dalam kebanyakan kes. Pada 3.3Vp‑p dan 4000Hz, beban kapasitif 12nF menarik kira-kira 0.16mA RMS – baik dalam keupayaan penyumberan 8–20mA pin GPIO MCU standard. Tiada transistor luaran atau IC pemacu diperlukan untuk banyak aplikasi 3.3V. Walau bagaimanapun, SPL pada 3.3V akan lebih rendah daripada 89–94dB yang diukur pada 5Vp‑p; output biasa pada 3.3V ialah lebih kurang 76–80dB. Untuk output maksimum daripada sistem 3.3V, pertimbangkan pengganda voltan pam cas atau pemacu piezo khusus dengan rangsangan bersepadu.

S3: Apakah kesan hayat bateri praktikal daripada cabutan 0.63–0.78mA?

Hayat bateri dikira dengan membahagikan kapasiti sel (mAh) dengan arus operasi (mA) untuk tempoh nada berterusan. Untuk sel syiling CR2032 biasa (220mAh), nada berterusan pada 5Vp‑p secara teorinya akan bertahan lebih kurang 280–350jam. Untuk kitaran tugas terputus-putus (cth., 1 saat hidup, 4 saat dimatikan), darab dengan nisbah kitaran tugas (20% tugas memanjangkan hayat kepada kira-kira 1400–1750 jam). Hayat bateri sebenar bergantung pada ciri sel, voltan pemacu, suhu dan umur – anggap angka ini sebagai anggaran pesanan pertama.

S4: Bagaimanakah toleransi 4000±500Hz mempengaruhi pemasangan berbilang unit?

Toleransi frekuensi ±12.5% ​​adalah tipikal untuk buzzer piezoelektrik dalam kelas saiz ini. Dalam pemasangan berbilang unit yang ketekalan tona adalah kritikal (cth. tatasusunan berfasa atau penggera selari), variasi frekuensi boleh menghasilkan degupan yang boleh didengar antara unit. Untuk aplikasi sedemikian, MEIDI menawarkan pilihan toleransi yang diperketatkan (±5% atau ±3%) untuk pesanan volum. Hubungi pasukan kejuruteraan kami untuk membincangkan penggredan frekuensi dan penalaan tersuai untuk keperluan berbilang unit khusus anda.

S5: Adakah diameter 14mm serasi dengan potongan panel hadapan standard?

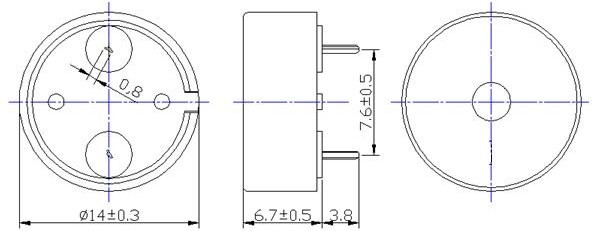

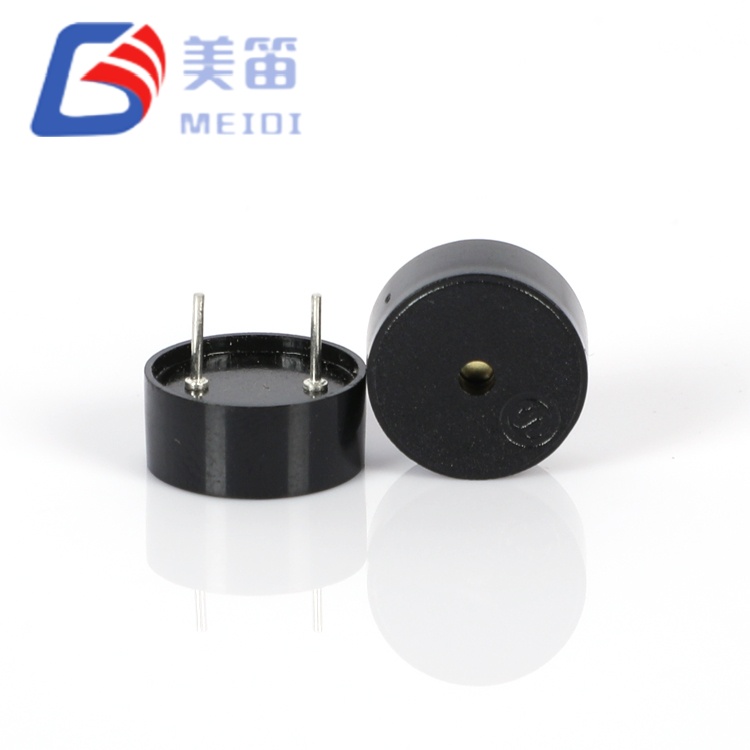

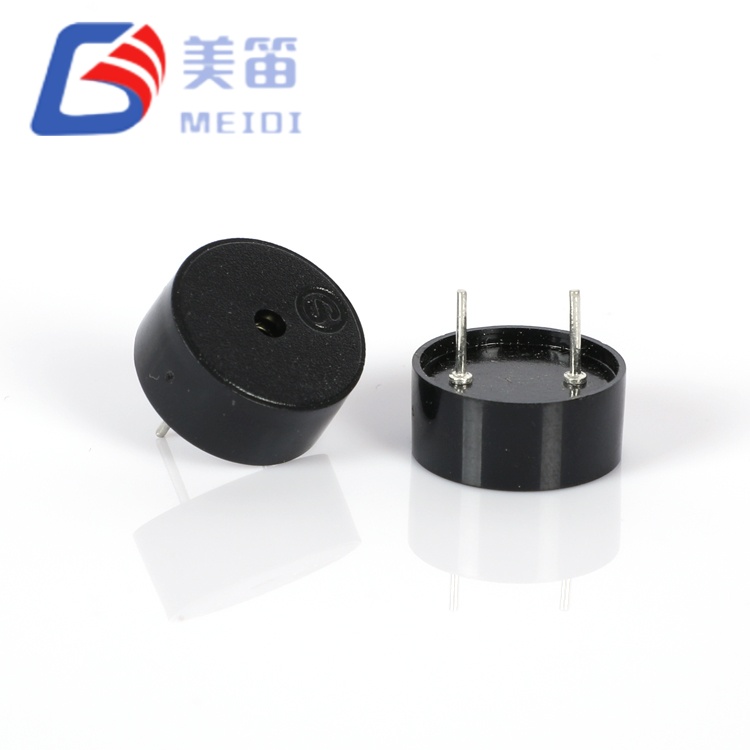

Diameter badan 14mm memerlukan potongan panel minimum 14.5mm dengan kelegaan 0.25mm setiap sisi. Ini sesuai dengan kebanyakan perkakas 15mm standard dan bezel instrumen tanpa pengubahsuaian. Untuk aplikasi pengubahsuaian menggantikan buzzer 12mm, diameter 14mm mungkin memerlukan pembesaran potongan sebanyak 1.0–1.5mm. MEIDI menyediakan lukisan dimensi dan templat potongan panel atas permintaan. Untuk aplikasi yang memerlukan keserasian mekanikal 12mm tanpa pengubahsuaian, kami menawarkan siri HNR‑1255 (diameter 12.5mm) sebagai alternatif.

S6: Apakah bentuk gelombang pemacu yang disyorkan untuk output akustik maksimum?

Gelombang persegi pada 4000Hz dengan kitaran tugas 50% menghasilkan SPL tertinggi disebabkan oleh peralihan voltan pantas yang memaksimumkan anjakan elemen piezoelektrik. Gelombang sinus menghasilkan nada yang lebih bersih tetapi biasanya mengurangkan SPL sebanyak 3–5dB pada voltan puncak yang sama. Untuk output maksimum, gunakan gelombang persegi dengan masa naik dan turun serendah yang dibenarkan oleh pemandu anda. Perintang siri 100–330Ω disyorkan untuk melembapkan deringan dan mengurangkan EMI, tetapi ini mungkin mengurangkan sedikit SPL – nilai melebihi 330Ω akan melemahkan output dengan ketara.
