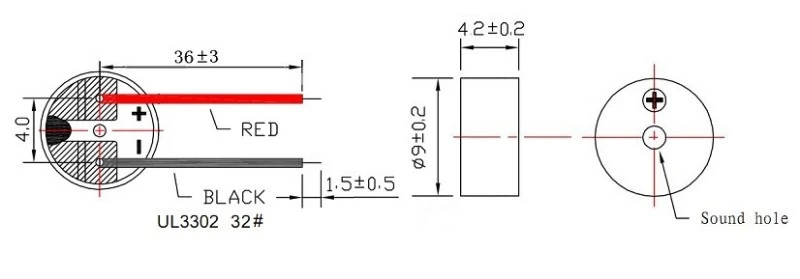

Jejak lekap permukaan 9 mm × 4.2 mm untuk pemasangan PCB
Kekerapan resonan 2730Hz untuk penjanaan nada dengan pemacu luaran
Impedans gegelung rendah 16Ω untuk antara muka GPIO mikropengawal 3.3V
Min. Tekanan bunyi 85dB pada 10cm apabila dipacu pada 3Vo-p, 2730Hz, 50% kitaran tugas
Perumahan LCP hitam dengan kestabilan terma untuk profil aliran semula tanpa plumbum
Julat pengendalian 2-4Vo-p untuk tahap bekalan logik 3.3V

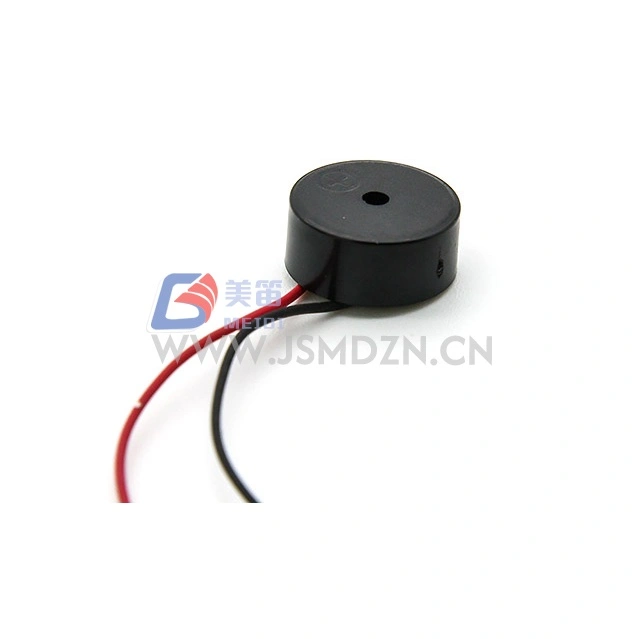

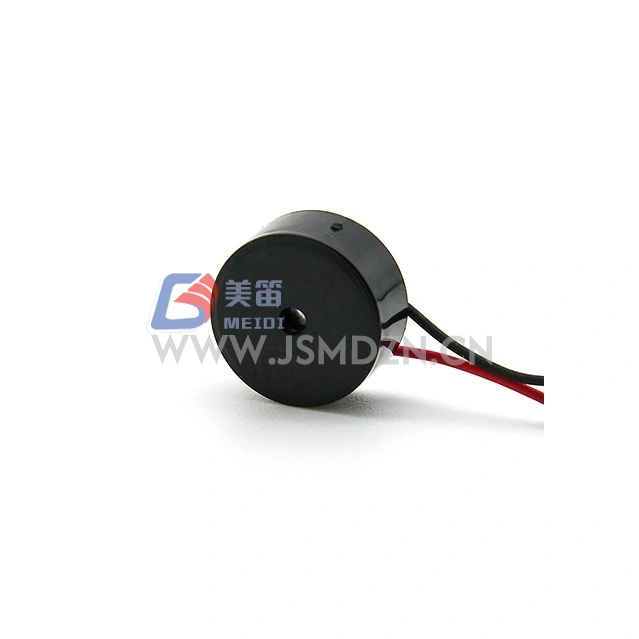

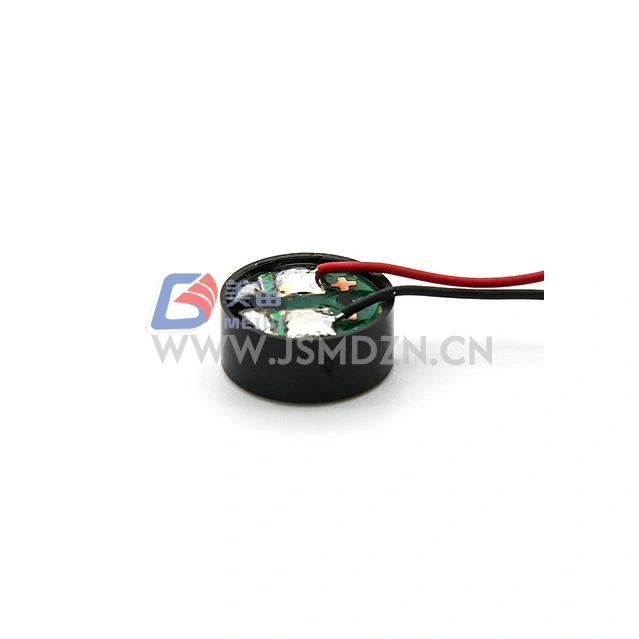

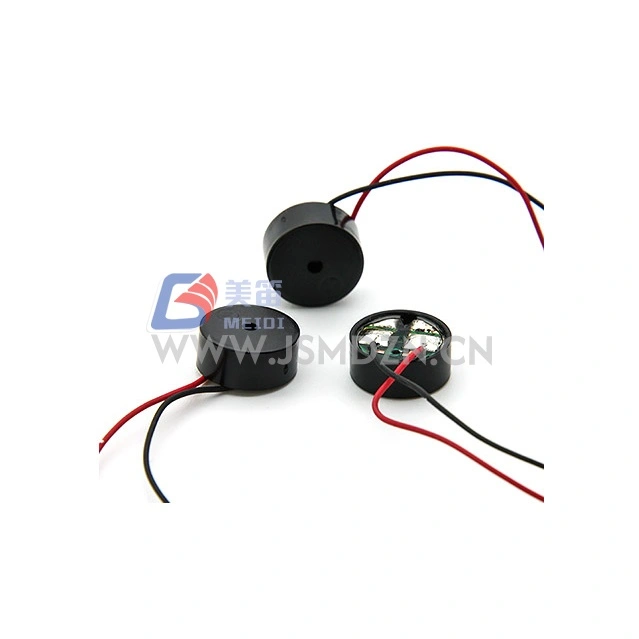

MEIDI HN-9042W 9x4.2mm SMD Electromagnetic Passive Buzzer ialah buzzer pasif elektromagnet pelekap permukaan dalam pakej 9 mm × 4.2 mm, untuk sistem digital 3.3V. Frekuensi resonans 2730Hz memberikan nada yang sesuai untuk maklum balas pengguna, petunjuk penggera dan amaran status sistem dalam peranti elektronik padat.
Dengan voltan terkadar 3Vo-p dan 2-4Vo-p rentang operasi, HN-9042W sejajar dengan rel logik 3.3V standard. Rintangan gegelung 16Ω membolehkan penilaian pemacu daripada port mikropengawal berkebolehan. Perumahan LCP hitam menawarkan pengekalan dimensi pada suhu aliran semula yang tinggi.
Hubungi MEIDI untuk mendapatkan bantuan rujukan silang apabila berhijrah daripada produk buzzer 3V SMD alternatif.
Reka bentuk yang dioptimumkan 3.3V --- penarafan 3Vo-p dengan julat 2-4Vo-p untuk penyepaduan dengan bekalan logik voltan rendah
Impedans gegelung 16Ω --- rintangan rendah untuk penilaian dengan pemacu GPIO langsung; mengesahkan penarafan semasa port untuk operasi berterusan
Kekerapan resonan 2730Hz --- pengujaan gelombang persegi luaran pada frekuensi undian menghasilkan output akustik; Voltan DC tidak akan menghasilkan bunyi
SPL tinggi dalam pakej padat --- Min. 85dB pada 10cm di bawah 3Vo-p, 2730Hz, 50% keadaan pemacu kitaran tugas
Bahan perumah LCP --- perumah polimer kristal cecair hitam mengekalkan kestabilan dimensi di bawah keadaan aliran semula pelekap permukaan
Pembinaan ringan --- lebih kurang 1.0g seunit
| Parameter | Nilai | Syarat Ujian |
| Jenis Produk | Buzzer Pasif Elektromagnet | --- |
| Voltan Ternilai | 3Vo-p | Rujukan frekuensi resonans |
| Voltan Kendalian | 2-4Vo-p | Puncak isyarat memandu |
| Dinilai Semasa | Maks. 80mA | Pada 2730Hz, tugas 50%, gelombang persegi 3Vo-p |

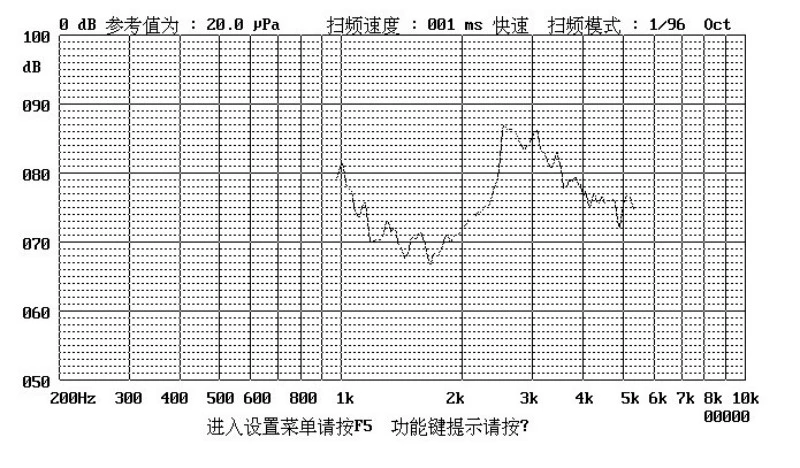

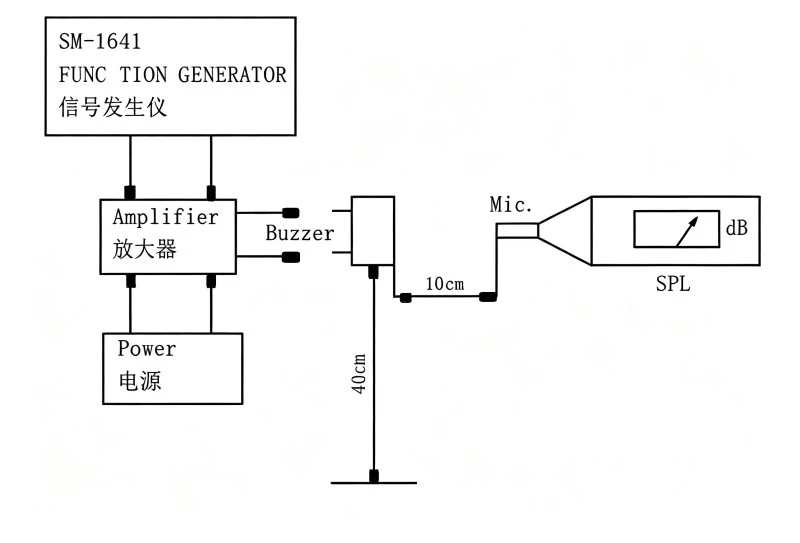

| Tahap Tekanan Bunyi | Min. 85dB | Pada 2730Hz, tugas 50%, 3Vo-p, 10cm |
| Rintangan Gegelung | 16 ± 3Ω | --- |
| Frekuensi Resonans | 2730Hz | Pada voltan terkadar |
| Suhu Operasi | -20℃ ~ +70℃ | --- |
| Suhu Penyimpanan | -30℃ ~ +80℃ | --- |
| Berat Bersih | lebih kurang 1.0g | --- |
| Bahan Perumahan | LCP hitam | --- |
| Perlindungan Alam Sekitar | RoHS | --- |
Keadaan Ujian Standard: Suhu 25±3℃, Kelembapan 60±10% R.H., Tekanan 860-1060hPa
Nod penderia IoT berkuasa bateri dan modul wayarles yang memerlukan makluman boleh didengar serasi 3.3V
Papan pembangunan terbenam dan kit penilaian untuk penjanaan nada dan maklum balas interaksi pengguna
Modul kawalan industri voltan rendah dengan kad pengembangan 3.3V I/O untuk pengumuman status dan kerosakan
Pemeteran pintar dan peranti pemantauan tenaga untuk nada amaran tamper dan ambang
Alat kawalan jauh elektronik pengguna dan perkakasan pegang tangan untuk bunyi pengesahan tekan butang
Papan pengawal pencetak 3D dan antara muka mesin CNC untuk operasi lengkap dan amaran keadaan ralat
| Keperluan Reka Bentuk | Kelebihan HN-9042W |
| integrasi sistem 3.3V | Penarafan 3Vo-p untuk landasan logik standard |
| Penilaian pemacu GPIO langsung | Gegelung 16Ω membenarkan prototaip awal tanpa komponen pemacu luaran pada port yang mampu |
| Keserasian aliran semula suhu tinggi | Perumahan LCP menahan ubah bentuk di bawah suhu puncak pematerian tanpa plumbum |
| Keluaran akustik padat | Min. 85dB SPL daripada pakej 9 mm × 4.2 mm |
| Fleksibiliti voltan rendah | Julat 2-4Vo-p menampung keluk nyahcas bateri Li-ion dan bekalan 3.3V terkawal |
MEIDI mengeluarkan HN-9042W dengan proses kawalan kualiti termasuk pengesahan bahan masuk, pemeriksaan dimensi dalam proses dan ujian akhir elektrik di bawah keadaan standard 25±3℃, 60±10% R.H. dan 860-1060hPa. Sifat bahan perumahan LCP disahkan untuk kestabilan dimensi sebelum pemasangan.
Selepas mana-mana ujian berikut, produk hendaklah memenuhi kriteria penerimaan: tiada kecacatan atau kemerosotan dalam rupa dan sifat elektrik (kecuali SPL); SPL tidak boleh berkurangan lebih daripada 10dB daripada SPL minimum yang dinyatakan dalam lembaran data.
| Item Ujian | Syarat Ujian |
| Ujian Kehidupan | 25±10℃, voltan terkadar, gelombang persegi frekuensi resonan tugas 1/2, 96 jam |
| Ujian Suhu Tinggi | Penyimpanan +80 ℃ selama 96 jam, pulihkan pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Suhu Rendah | -40 ℃ penyimpanan selama 96 jam, pulih pada suhu bilik selama 3 jam sebelum ujian |
| Ujian Kelembapan | +40±3℃, 90%–95% RH, 48 jam, pulih pada suhu bilik selama 6 jam sebelum ujian |
| Ujian Kejutan Terma | 70℃ 2 jam → -20℃ 2 jam (1 kitaran), selang 1 jam antara kitaran, jumlah 10 kitaran |
| Ujian Gugur | Pembungkusan standard, kesemua 6 muka dan 3 tepi, jatuh dari ketinggian 1.2m ke papan kayu tebal |
| Ujian Getaran | 1000 kitaran/min, amplitud 1.5mm, 1 jam setiap paksi, 3 paksi jumlah |
Awas: Elakkan bahan asing memasuki produk, termasuk bahan magnet, bahan larut air dan gas menghakis, kerana ini akan menjejaskan prestasi elektrik produk.
1. Apakah perbezaan praktikal antara bahan perumah LCP dan Noryl untuk buzzer SMD?
LCP mempamerkan suhu pesongan haba yang lebih tinggi dan penyerapan lembapan yang lebih rendah daripada Noryl, memberikan kestabilan dimensi yang dipertingkatkan semasa pematerian aliran semula tanpa plumbum dan dalam persekitaran operasi yang lembap. Untuk aplikasi di mana suhu puncak aliran semula melebihi profil standard atau di mana kepekaan lembapan membimbangkan, perumahan LCP menawarkan kelebihan.
2. Bolehkah HN-9042W beroperasi daripada bekalan 5V dengan perintang siri?
Voltan terkadar ialah 3Vo-p dengan julat operasi 2-4Vo-p. Operasi pada 5Vo-p melebihi voltan operasi maksimum dan boleh mengakibatkan arus gegelung yang berlebihan, terlalu panas atau kerosakan kekal. Jika hanya bekalan 5V yang tersedia, gunakan pembahagi voltan atau perintang siri untuk mengehadkan voltan gegelung kepada maksimum 4Vo-p, mengambil kira rintangan gegelung 16Ω dan voltan tepu pemacu.
3. Bagaimanakah cara saya mengesahkan sama ada GPIO mikropengawal saya boleh memacu buzzer ini secara langsung?

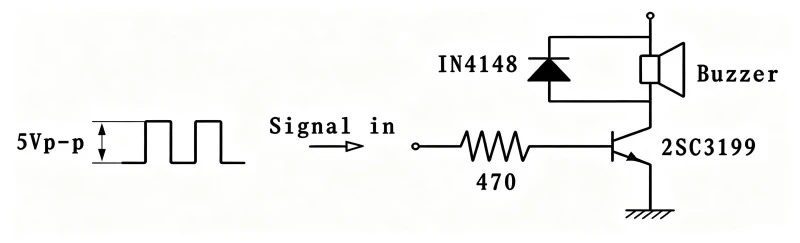

Semak lembaran data mikropengawal anda untuk arus maksimum mutlak bagi setiap pin GPIO dan jumlah had arus port. HN-9042W menarik sehingga 80mA pada 3Vo-p. Banyak mikropengawal 3.3V mengehadkan arus GPIO kepada 8-25mA setiap pin. Melebihi had ini berisiko kerosakan pelabuhan atau mengurangkan jangka hayat. Untuk reka bentuk pengeluaran, pemacu transistor luaran adalah pendekatan yang disyorkan.
4. Apakah variasi kitaran tugas yang boleh diterima sambil mengekalkan SPL yang boleh diterima?
Lembaran data menentukan 50% kitaran tugas untuk pengukuran SPL yang dinilai. Sisihan kecil daripada 50% akan menghasilkan variasi SPL kecil. Sisihan ketara ke arah kitaran tugas yang sangat rendah atau sangat tinggi mengurangkan purata arus gegelung dan output akustik yang sepadan. Untuk prestasi yang konsisten, kekalkan 50% kitaran tugas pada 2730Hz.
5. Adakah MEIDI menawarkan pembungkusan pita dan kekili untuk pemasangan automatik?
Hubungi MEIDI untuk pilihan pembungkusan termasuk spesifikasi pita dan gelendong, kuantiti gelendong dan konfigurasi pendahulu/treler untuk keperluan peralatan pilih dan letak anda.
Untuk lembaran data teknikal, profil pematerian aliran semula, nota aplikasi pemacu GPIO atau perbincangan konfigurasi OEM, hubungi kejuruteraan aplikasi MEIDI.
